Redüktör İçin Elektrik Motorları

Bir redüktör, motordan gelen yüksek devri makinenin istediği düşük devre indirir ve bu sırada çıkış milindeki momenti aynı oranda büyütür. Redüktörün çıkışında ne kadar moment olacağı, girişine bağlanan motorun gücüne ve devrine bağlıdır. Bu sayfa, sonsuz vidalı, helisel, helisel-konik ve paralel milli redüktörlere bağlanan standart trifaze asenkron motorların nasıl seçildiğini anlatır; diğer uygulama sayfalarımız sektörler için elektrik motorları listesindedir.

Motor ile Redüktör Arasındaki İş Bölümü

Asenkron motor kendi devrinde rahat çalışır: iki kutuplu motor yaklaşık 3000, dört kutuplu 1500, altı kutuplu 1000 d/d senkron devirdedir. Bir konveyör tamburu, bir karıştırıcı kanadı ya da bir vinç tamburu ise dakikada birkaç on devirle döner. Aradaki farkı redüktör kapatır. Redüktör oranı (tahvil oranı) motor devrini çıkış devrine böler; kayıpları bir kenara bırakırsak çıkış momenti de yaklaşık aynı oranla çarpılır.

Bu ilişki motor seçiminde iki sonuç doğurur. Birincisi, motorun gücü makinenin istediği çıkış momenti ve çıkış devrinden gelir; yalnız redüktör gövdesinin büyüklüğüne bakarak motor seçilmez. İkincisi, motorun kutup sayısı değiştirildiğinde redüktör oranı aynı kaldığı sürece makinenin hızı da değişir. Değişim motoru bu yüzden eski motorla aynı devir sınıfında olmalıdır.

Redüktör Tipleri ve Motora Etkileri

Sonsuz vidalı redüktör

Motor milindeki vida, çıkış milindeki bronz dişliyi çevirir; giriş ve çıkış birbirine diktir. Küçük hacimde yüksek oran verir, sessizdir ve paketleme, küçük konveyör, kapı ve dozaj tahriklerinde yaygındır. Kayma sürtünmesi yüksek olduğundan verimi dişli redüktörlere göre düşüktür; bu kayıp motor gücüne eklenmelidir. Bazı yüksek oranlı tiplerde çıkış milinden geri döndürme zorlaşır, ama bu özellik fren yerine kullanılmamalıdır.

Helisel ve paralel milli redüktör

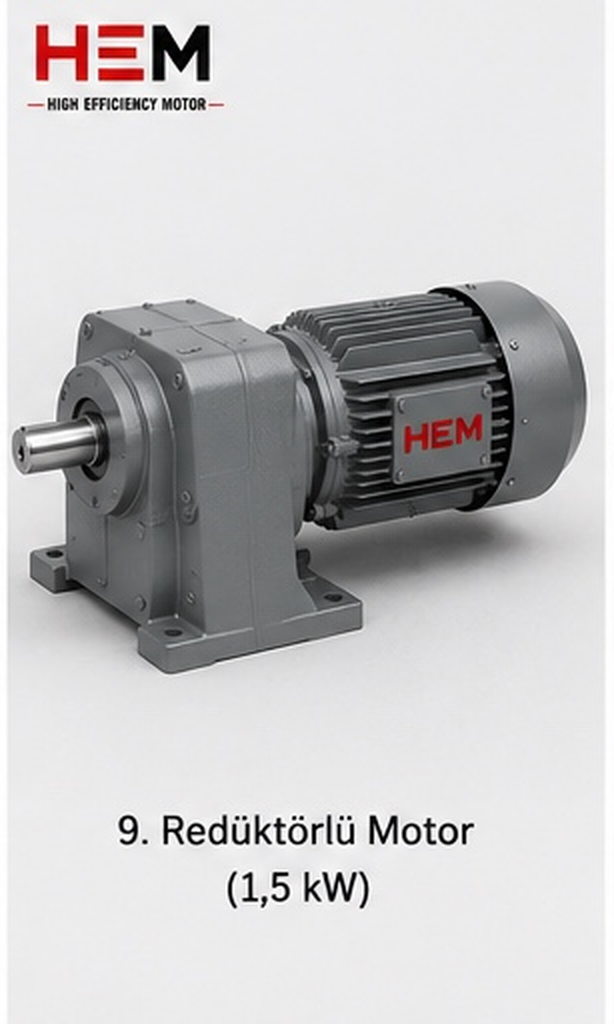

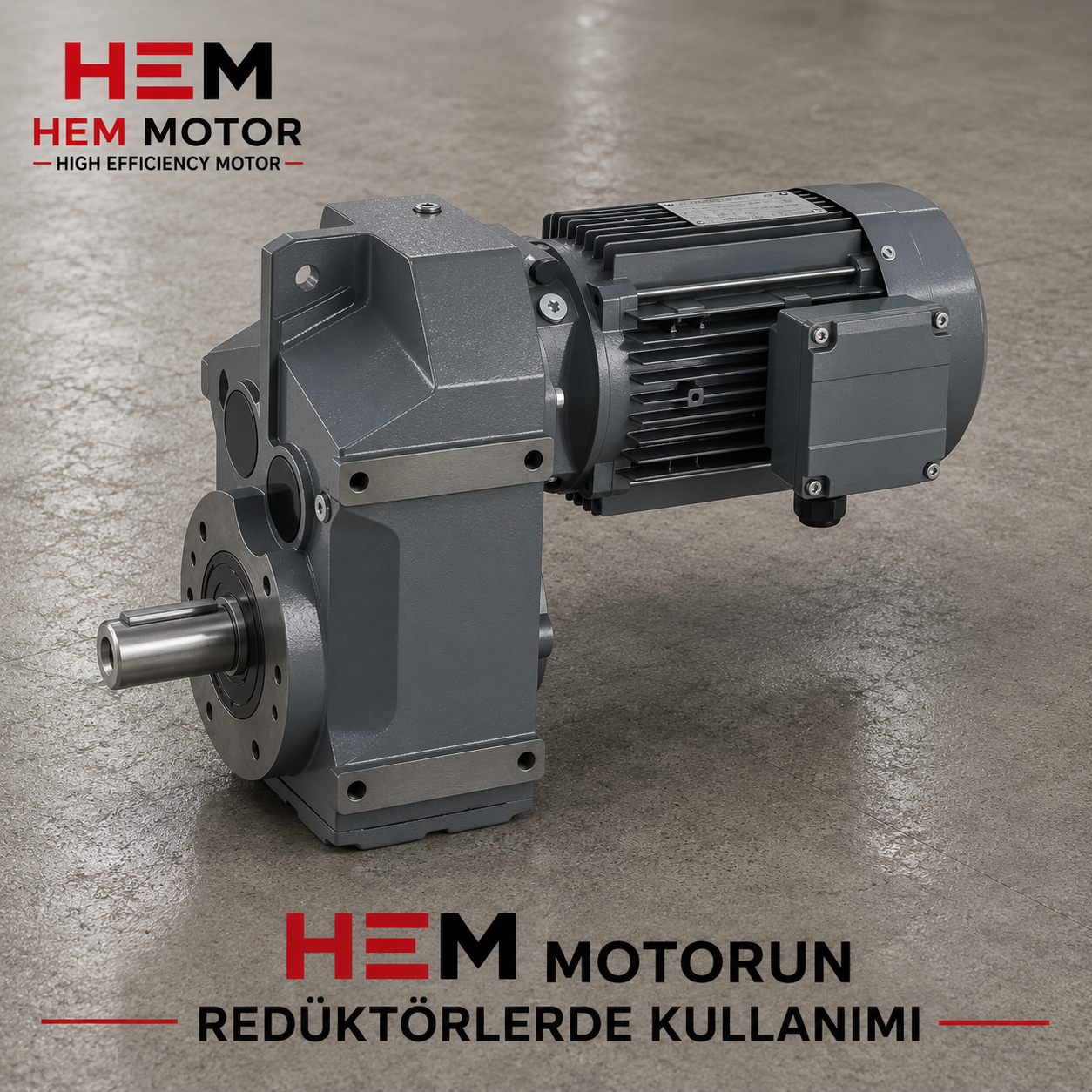

Eğik dişli çarklar kademeli olarak devir düşürür. Verimleri yüksektir, büyük momentleri taşırlar ve sürekli çalışan bant, elevatör, karıştırıcı ve ekstrüder tahriklerinde tercih edilirler. Paralel milli yassı tipler mile takma olarak konveyör tamburuna doğrudan geçirilebilir.

Helisel-konik redüktör

İlk kademedeki konik dişli hareketi 90° çevirir, sonraki helisel kademeler oranı tamamlar. Hem dik açılı yerleşim hem de yüksek verim istenen yerlerde, sonsuz vidalının yerine kullanılır; ağır konveyör ve vinç yürütme tahriklerinde sık görülür.

Redüktör Girişi İçin Doğru Devir

Redüktör üreticilerinin kataloglarında oranlar ve çıkış momentleri genellikle dört kutuplu, yaklaşık 1500 d/d giriş için verilir. Bu yüzden redüktörlü tahriklerin çoğunda dört kutuplu motor kullanılır. İki kutuplu motor aynı güçte daha küçük ve hafif olsa da redüktör girişindeki yüksek devir dişli ve rulman ömrü açısından her redüktöre uygun değildir; redüktörün izin verdiği en yüksek giriş devrini kontrol edin. Altı kutuplu motor ise aynı güçte daha fazla moment verir ve çok yüksek oran gerektiren düşük hızlı tahriklerde redüktör kademe sayısını azaltabilir.

Örnek olarak HEM Motor'un 4 kW 112M-4 alüminyum modeli 1.450 d/d nominal devirde 26,3 Nm nominal moment verir. Aynı güçte iki kutuplu 4 kW 112M-2 pik döküm model 2.905 d/d'de 13,1 Nm verir. Redüktör oranıyla çarpılacak giriş momenti bu yüzden kutup sayısına göre neredeyse iki katı fark eder; ayrıntılı değerler tork tablosu yazımızdadır.

Flanş, Mil ve Montaj Uyumu

Redüktörlü tahriklerde ilk kontrol edilmesi gereken şey mekanik bağlantıdır. Motor redüktörün giriş flanşına doğrudan oturuyorsa motor flanşının merkezleme çapı, bağlantı delikleri ve mil çapı ile kama ölçüsü redüktör girişiyle birebir aynı olmalıdır. Küçük ve orta boy redüktörlerde küçük flanşlı B14, büyük redüktörlerde büyük flanşlı B5 bağlantı yaygındır. Ayaklı motor ile redüktörün kaplinle ayrı ayrı bağlandığı düzende ise B3 ya da ayak ve flanşın birlikte kullanıldığı B34, B35 seçilir.

HEM Motor bu bağlantıların hepsini ve dikey çalışan tahrikler için V1, V3, V5, V6, V15 konumlarını gövdeye göre sunar; flanş ve mil ölçüsü siparişte tarafınızla birlikte doğrulanır. Ölçü kontrolü için teknik çizimler ve flanşlı B5 ve B14 motorlar sayfalarına, ayaklı-flanşlı düzen için B34 ve B35 motorlar sayfasına bakabilirsiniz.

Motor mil aşağı ya da mil yukarı bağlanıyorsa rulman yükü ve sızdırmazlık koşulları değişir; konumu siparişte açıkça yazın.

Alüminyum mu, Pik Döküm Gövde mi?

HEM Motor'un alüminyum gövdeli serisi 0,25–11 kW, pik döküm gövdeli serisi 0,55–355 kW aralığındadır. Flanşla redüktöre asılan küçük ve orta güçlü motorlarda alüminyum gövdenin hafifliği redüktör flanşına binen yükü azaltır; paketleme, dolum ve hafif bant tahrikleri bu gruba girer. Darbeli yük taşıyan kırıcı besleyicileri, ağır bantlar, mikserler ve titreşimli makinelerdeki redüktörlerde ise pik döküm gövdenin sağlamlığı öne çıkar. Bu seçimin ayrıntısı alüminyum mu pik döküm mü sorusunda anlatılır.

Kalkış, Konvertör ve Isınma

Redüktör motorun kalkış momentini de aynı oranla büyütür. Dolu bir helezon ya da yüklü bir bant direkt yol vermeyle kalkarken redüktör dişlilerine ani bir darbe biner. Frekans konvertörü ya da yumuşak yol verici bu darbeyi azaltır; konvertör ayrıca çıkış hızını oranı değiştirmeden ayarlamaya izin verir. Konvertörle düşük frekansta uzun süre tam momentle çalışılacaksa motorun mile bağlı fanı yavaşlar ve ek bir soğutma fanı gerekebilir; motor ile sürücü arasındaki kablo uzunsa dv/dt veya sinüs filtresi düşünülür. Bu durumları siparişte bize bildirin; ayrıntılar inverter uyumlu motorlar sayfasındadır.

Sık durup kalkan redüktörlü tahriklerde sargı sıcaklığını izlemek için PTC ya da PT100 sensörü, nemli ortamda duran motorlar için yoğuşma ısıtıcısı sipariş seçeneğidir. Fren gerektiren kaldırma veya eğimli taşıma tahriklerinde frenli motor ihtiyacını siparişte belirtin.

Redüktörlü Tahrikler İçin Örnek HEM Modelleri

Tablo yalnızca yön göstermek içindir. Doğru motor; makinenin istediği çıkış momenti ve devri, redüktör oranı ve verimi, bağlantı biçimi ve çalışma ortamı birlikte değerlendirilerek belirlenir.

Makineye Göre Redüktörlü Uygulamalar

Redüktörlü motorların en kalabalık kullanıcıları taşıma hatlarıdır; bu konu konveyör bant elektrik motorları ve taşıma sistemleri elektrik motorları sayfalarında ayrıca işlenir. Beton santrali mikserleri, yem karma makineleri ve un fabrikası helezonları da redüktörlü motorla çalışır.

Teklif İçin Gereken Bilgiler

Redüktörün bağlı olduğu makineyi, motor gücünü (kW) ve devrini (d/d), şebeke gerilimini, montaj şeklini (B14, B5, B3, B34, B35 ya da dikey konum), redüktör giriş flanşının ölçüsünü ve mil çapını, ayrıca kaç adet motor istediğinizi yazın. Eski motorun ve redüktörün etiket fotoğrafları muadil seçimini çoğu zaman tek adımda çözer. Model fiyatları mağaza sayfalarındadır; WhatsApp ve telefon bilgilerimiz iletişim sayfasında yer alır.

Sık Sorulan Sorular

Redüktörlü tahrikte 1500 d/d motor yerine 3000 d/d motor takabilir miyim?

Redüktör oranı değişmezse makine iki kat hızlı döner ve çıkış momenti yarıya iner. Ayrıca redüktörün izin verdiği giriş devri aşılabilir. Eski motorla aynı devir sınıfını koruyun.

Motor flanşı redüktöre uymuyor; ne yapmalıyım?

Redüktör giriş flanşının merkezleme çapını, delik dairesini ve mil-kama ölçüsünü bize iletin. Gövde büyüklüğüne uygun B5 ya da B14 flanşlı motoru bu ölçülere göre birlikte belirleriz.

Sonsuz vidalı redüktörde motor neden daha güçlü seçiliyor?

Vida ile dişli arasındaki kayma sürtünmesi, özellikle yüksek oranlarda, dişli redüktörlere göre daha fazla güç kaybettirir. Bu kayıp redüktör üreticisinin verdiği verimle hesaba katılmalıdır.

Redüktörlü motoru frekans konvertörüyle çalıştırabilir miyim?

Evet, üç fazlı serilerimiz konvertörle hız ayarına uygundur. Düşük hızda uzun süre tam yük ya da uzun motor kablosu varsa soğutma ve filtre ihtiyacını siparişte belirtin.
