Bu Sayfadaki Motor Grupları Nasıl Okunur?

Yukarıdaki listede monofaze seri dışındaki bütün sayfalar üç fazlı motorları anlatır ve aynı motor gamına farklı bir pencereden bakar. HEM Motor, İzmir Buca'da elektrik motoru üreten, tedarik eden ve satan bir firma olarak üç fazlı asenkron motorları 0,25–355 kW arasında sunar. Bu gamın içinde 117 model satışta; 29 güç basamağı ve 3000, 1500, 1000 d/d olmak üzere üç senkron devir seçeneği bulunur. Aileler arasındaki fark çoğu zaman motorun kendisinde değil, sorunun hangi taraftan sorulduğundadır: gövde malzemesi mi, verim seviyesi mi, şebeke mi, yoksa makinenin türü mü?

Ortak zemin şudur: bütün serilerde koruma derecesi IP55, yalıtım F sınıfıdır ve motorlar 50 Hz şebekeye göre sarılır. 75 kW ve üzerindeki modellerde servis faktörü 1,15'tir. Kataloğumuzda her ailede IE3 Premium, IE4 Super Premium ve IE5 Ultra Premium (IEC 60034-30-1) seçenekleri yer alır.

Gruplar Arasındaki Asıl Farklar

Gövdeyi belirleyen soru: ağırlık mı, dayanım mı?

Küçük güçte hafif ve kompakt bir gövde arıyorsanız Alüminyum Gövdeli Elektrik Motoru Serisi (0,25–11 kW) sayfası doğru başlangıçtır; IEC 63M ile 160L arasındaki gövdeleri kapsar. Titreşimli, darbeli ya da tozlu bir ortamda çalışacak motorlar ve 11 kW'ı aşan güçler için Pik Döküm Gövdeli Elektrik Motoru Serisi (0,55–355 kW) devreye girer. İki seri 0,55–11 kW aralığında kesişir; bu bölgede karar, montaj yeri ve ortamın sertliğine göre verilir.

Verim seviyesi: IE4 ve IE5

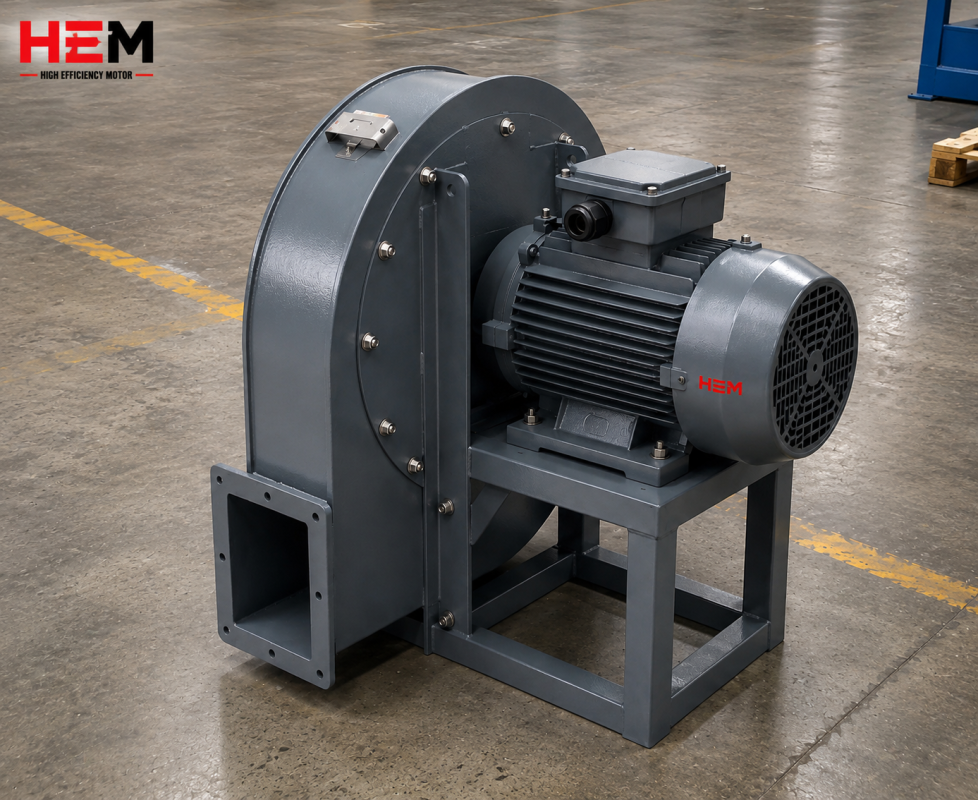

Günde uzun saatler çalışan pompa, fan ve kompresör tahriklerinde verim sınıfı seçimi öne çıkar. IE4 Super Premium Verimli Elektrik Motorları ve IE5 Ultra Premium Verimli Elektrik Motorları sayfaları bu iki sınıfı ayrı ayrı ele alır. Satıştaki model sayfalarında IE sınıfı ayrıca belirtilmez; istediğiniz sınıfı teklif aşamasında yazmanız yeterlidir.

IE3 temeli, flanşlı yapı ve hız kontrolü

Satıştaki modellerin hangi verim listesinden geldiğini ve IE3'ün ne zaman yeterli olduğunu IE3 Premium Verimli Elektrik Motorları sayfası anlatır. Motor makineye ayaksız, doğrudan flanşından bağlanacaksa Flanşlı Elektrik Motorları – B5 ve B14; hem tabana hem makineye bağlanacaksa Ayaklı ve Flanşlı Elektrik Motorları – B34 ve B35 sayfasına bakın. Motor frekans sürücüsüyle farklı devirlerde çalışacaksa düşük hızda soğutma ve kablo konuları İnverter Uyumlu Elektrik Motorları sayfasında toplanır.

Şebeke, rotor yapısı ve model dökümü

Tesisinizde 400 V üç fazlı hat varsa bağlantı, yol verme ve gerilim etiketi konuları için 400 V Şebeke İçin 3 Fazlı Elektrik Motorları sayfasına bakın. Asenkron motorun çalışma mantığını, kaymayı ve torku merak ediyorsanız 3 Fazlı Asenkron Elektrik Motorları sayfası bu konuyu işler. Güç, gövde ve devir üçlüsünü model model görmek isteyenler için Trifaze Elektrik Motorları: 0,25–355 kW Model Haritası hazırlandı. Makine türü ve sanayi ortamı üzerinden düşünüyorsanız Sanayi Tipi Genel Maksatlı Elektrik Motorları sayfası daha uygun bir giriş olur.

Monofaze Seri Ayrı Bir Kapıdır

Üç fazlı hat bulunmayan atölye, küçük işletme ve tarım uygulamaları için 0,18–5,5 kW aralığında ayrı bir monofaze seri bulunur. Bu seri listede ayrı bir kart olarak yer alır ve üç fazlı ailelerden farklıdır; ayrıntılar Monofaze 220 Volt Elektrik Motorları sayfasındadır. Hattınız üç fazlıysa monofaze motora yönelmek için genellikle bir neden yoktur.

Seçime Nereden Başlamalı?

Doğru motoru bulmanın en kısa yolu, mevcut motorun etiketini okumaktır. Etiket yoksa ya da yeni bir makine kuruyorsanız aşağıdaki sırayı izleyin.

1. Güç

Makinenin ihtiyaç duyduğu mil gücünü, makine üreticisinin verdiği değerden ya da eski motorun etiketinden alın. Kesin güç, makinenin yüküne göre belirlenir; tahminle küçük motor seçmek en sık yapılan hatadır.

2. Devir

Aynı güçte 2 kutuplu motor hızlı döner ama daha düşük tork verir; 6 kutuplu motor yavaş döner, torku yüksektir ve genellikle daha büyük gövdeye oturur. Makinenin mil devrini ve aradaki kayış ya da redüktör oranını birlikte düşünün.

3. Gerilim

Satıştaki HEM modellerinde 0,25–3 kW arası motorların etiketi 230/400 V, 4–355 kW arası motorlarınki 400/690 V yazar. Bu fark, panodaki yol vermeyi etkiler: 400 V hatta 400/690 V motor üçgen bağlanır ve yıldız-üçgen kalkışa izin verir; sürücüyle çalışacaksanız bunu da baştan söyleyin.

4. Montaj

Motorlar B3, B5, B14, B34, B35 ve dikey V1/V3/V5/V6/V15 olarak gövdeye göre sunulur; flanş ve mil ölçüsü siparişte teyit edilir. Seçenekler için montaj şekilleri sorusuna göz atabilirsiniz.

5. Kullanım koşulları

Ortam tozlu, nemli ya da sıcaksa bunu baştan belirtin. Standart IP55 motor su altında çalışma veya basınçlı suyla yıkama için tasarlanmamıştır; böyle bir koşulda makine tarafında koruma önlemi ya da özel motor gerekir. Üç fazlı serilerimiz frekans konvertörüyle hız kontrolüne uygundur; uzun süre düşük devirde tam torkla çalışmada harici fan gerekebilir, kablo uzunsa dv/dt veya sinüs filtresi değerlendirilir. PTC/PT100 sargı sensörü ve yoğuşma ısıtıcısı sipariş seçeneğidir.

Bilgileri Toplayın, Sonra Adım Atın

Teklif isterken makine türünü, güç (kW), devir (d/d), gerilim, montaj tipi ve adet bilgisini birlikte iletin. Eski motorun etiket fotoğrafı varsa etiketi gönderip muadilini bulma yolunu kullanmak işi hızlandırır. Hazır bir model seçtiyseniz güncel fiyat her ürünün kendi sayfasındadır.
