HEM Motor Teknik Çizimleri: Projeye Doğru Motoru Yerleştirin

Bir elektrik motorunun doğru seçildiğini kanıtlayan son adım, makineye fiziksel olarak oturduğunu görmektir. Bu bölümde HEM Motor üç fazlı asenkron motorlarına ait ölçülü 2D boyut çizimlerini, 3D STEP modellerini ve tüm serileri kapsayan teknik kataloğu bir arada bulursunuz. Makine tasarımcıları, proje mühendisleri ve yedek motor arayan bakım ekipleri için hazırlanan bu dosyalar, motoru satın almadan önce montaj uyumunu doğrulamanızı sağlar.

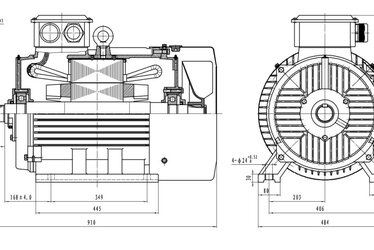

2D çizimler: ölçülü boyut çizimi

2D teknik çizimler PDF formatında, motorun yandan ve ön/flanş görünüşünü ölçüleriyle birlikte verir. Temel ve şasi delik düzenini planlamak, kaplin ve kasnak hizasını kontrol etmek ya da mevcut motorla yeni motoru karşılaştırmak için en hızlı başvuru kaynağıdır. Farklı bir dosya biçimine ihtiyacınız varsa bize iletmeniz yeterlidir.

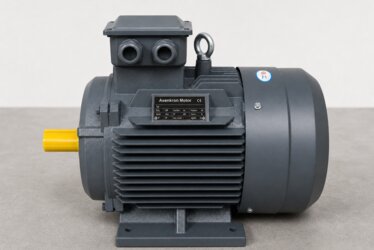

3D STEP modeller

3D teknik çizimler sayfasındaki STEP (.stp) dosyaları yazılımdan bağımsızdır ve yaygın CAD programlarının tamamında açılır. Modeli makinenizin montajına yerleştirerek klemens kutusu, fan kapağı ve çevre parçalarla çakışma olup olmadığını üretimden önce görebilirsiniz.

Çizimde hangi ölçülere bakılmalı?

  • Mil çapı, mil boyu ve kama ölçüsü: kaplin, kasnak veya redüktör girişine uyumu belirler.

  • Flanş ölçüleri: flanş dış çapı, merkezleme çapı, cıvata delik dairesi ve delik adedi flanşlı bağlantıda birebir tutmalıdır.

  • Ayak delik aralığı: ayaklı motorlarda temel veya şasi üzerindeki mevcut deliklerle karşılaştırılır.

  • Gövde yüksekliği (IEC gövde kodu): 90L, 132M, 180L gibi kodlardaki sayı mil merkez yüksekliğini milimetre cinsinden verir; değiştirilecek motorla aynı kod genellikle aynı bağlantı ölçüsü demektir.

Montaj tipine göre doğru çizimi seçin

Aynı güçteki bir motorun ölçüleri bağlantı şekline göre değişir. B3 ayaklı motorda ayak delikleri, B5 flanşlı motorda büyük flanş, B14 motorda küçük ön flanş, B35 ve B34 motorlarda ise hem ayak hem flanş ölçüleri önemlidir. Önce montaj şeklinizi belirleyin, ardından o koda ait çizimi açın. Montaj tiplerinin farkını elektrik motoru montaj tipleri sayfasında bulabilirsiniz.

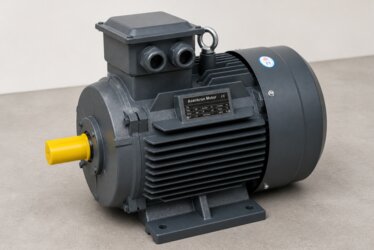

Katalogla birlikte kullanın

Güç, devir, anma akımı ve verim gibi elektriksel veriler HEM Motor Teknik ve Ürün Kataloğu 2026 içindedir. Önerilen sıra şöyledir: katalogdan güç, devir ve verim sınıfına göre tip kodunu seçin, sonra o tipin 2D çizimiyle mekanik uyumu kontrol edin, gerekirse 3D modeli tasarımınıza ekleyin. Ürün ailelerinin genel özellikleri için asenkron elektrik motorları ve pik döküm gövdeli elektrik motorları sayfalarına bakabilirsiniz.

Çizimi olmayan model için

Aradığınız güç, gövde veya montaj tipine ait çizim bu bölümde yoksa motor gücünü, devri, montaj şeklini ve mümkünse mevcut motorun etiket fotoğrafını WhatsApp veya 0532 345 49 86 üzerinden gönderin; teknik ekibimiz ilgili çizimi sizinle paylaşsın.

Sık Sorulan Sorular

Teknik çizimleri indirmek ücretli mi?

Hayır. Bu bölümdeki 2D çizimler, 3D modeller ve teknik katalog ücretsiz olarak indirilebilir.

2D çizim mi, 3D model mi kullanmalıyım?

Ölçü kontrolü, temel planı ve yedek motor karşılaştırması için 2D çizim yeterlidir. Motoru CAD ortamında makine montajına yerleştirecek ve çakışma kontrolü yapacaksanız 3D STEP modeli kullanın.

Eski motorumun yerine hangi HEM Motor modeli oturur?

Etiketteki güç, devir ve IEC gövde kodunu, ardından mil çapı, flanş ve ayak delik aralığını çizimlerle karşılaştırın. Emin olamadığınızda etiket fotoğrafını bize gönderin.

Çizimlerdeki ölçüler hangi montaj şekli için geçerli?

Her çizim belirli bir montaj şekline aittir. Çizimi açmadan önce B3, B5, B14, B34 veya B35 gibi montaj kodunuzu belirleyin ve o koda ait dosyayı kullanın.
