Bir elektrik motorunu yatay sipariş edip dikey bir pompaya veya fana takmaya çalışmak, sahada en sık yaşanan ve en pahalı hatalardan biridir. Çünkü motorun montaj konumu yalnızca bir tercih değil; yağ keçesi yönünü, rulman yükünü ve su/sızıntı korumasını doğrudan belirleyen bir tasarım kararıdır. Bu yazıda dikey montajlı elektrik motoru seçimini, V1/V5/V3 gibi montaj konumlarını, mil aşağı/yukarı farkını, dikey konumda kritik olan yağ keçesi ve su atma şapkasını (drip cover), flanş tiplerini ve en önemlisi siparişte yanlış motor gelmemesi için doğru IM kodunu nasıl belirteceğinizi alıcı gözüyle anlatıyoruz.

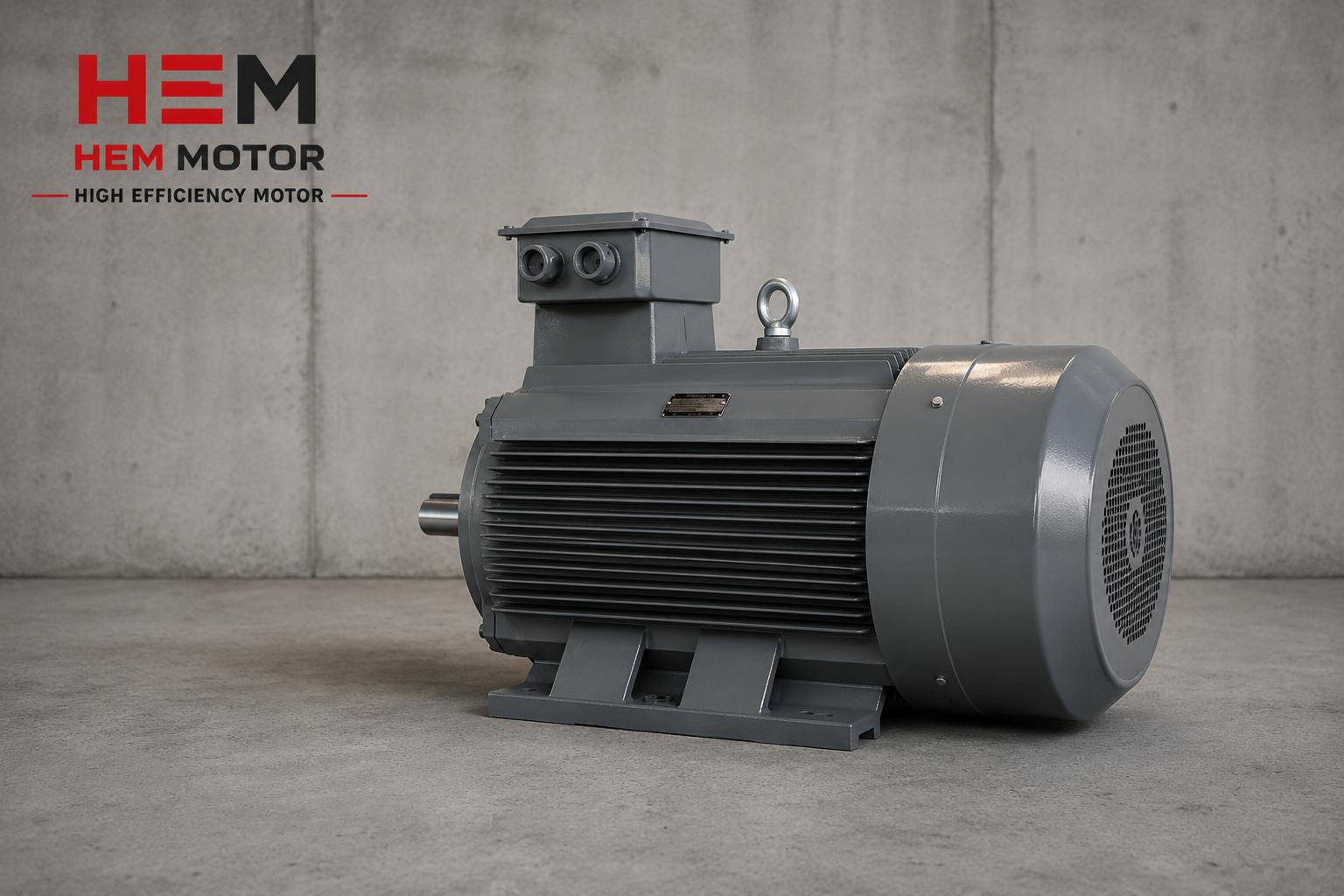

Dikey montajlı elektrik motoru V1 mil aşağı konumda flanş bağlantısı

Montaj Konumu Neden Bir Tasarım Kararıdır?

Elektrik motorunun montaj konumu, milin ve flanşın hangi yöne baktığını tanımlar. Yatay (ayaklı B3, flanşlı B5/B14) konumlar yaygındır; ancak pompa ve fan uygulamalarının çoğu motoru dikey konumda ister. Dikey montajda yer çekimi, rulmanlara ve sızdırmazlık elemanlarına yatay konumdan farklı yük bindirir. Bu yüzden dikey motor, sadece çevrilmiş bir yatay motor değildir; rulman seçimi, yağlama ve keçe yönü dikey konuma göre tasarlanır. Montaj tiplerinin genel mantığını B5 mi B14 mü bağlantı tipi seçimi ve ürün tarafında elektrik motoru bağlantı şekilleri sayfasında bulabilirsiniz.

V1, V5 ve V3 Dikey Montaj Konumları

Dikey montaj konumları IEC standardında IM (International Mounting) kodlarıyla tanımlanır. En yaygın dikey konumlar şunlardır:

  • V1 (IM 3011 / IM V1): Büyük flanş üstte, mil aşağı bakar. Dikey pompalarda en yaygın konumdur. Motor üstte, pompa altta olacak şekilde flanştan bağlanır.
  • V5: Ayaklı motorun mil aşağı bakacak şekilde dikey duvara/konsola monte edilmesi. Genelde ayaklı (B3 türevi) gövdelerde kullanılır.
  • V3 (IM 3031 / IM V3): Flanş altta, mil yukarı bakar. Bazı fan ve karıştırıcı uygulamalarında tercih edilir.
  • V6: Ayaklı motorun mil yukarı bakacak şekilde dikey montajı.

Burada kritik ayrım milin aşağı mı yukarı mı baktığıdır; çünkü bu, sızdırmazlık ve koruma ihtiyacını tümüyle değiştirir.

Mil Aşağı Konumda Yağ Keçesi ve Su Atma Şapkası

Dikey ve mil aşağı (V1, V5) konumda en büyük risk, yukarıdan gelen su, toz ve sızıntının mil boyunca motorun içine girmesidir. Bunu önlemek için iki kritik eleman vardır:

Yağ Keçesi (Mil Keçesi)

Mil çıkışındaki yağ keçesi, dikey konumda hem motorun içini dışarıdan korur hem de gres/yağ kaçağını engeller. Dikey mil aşağı uygulamada keçe sürekli yer çekimi ve olası su damlasıyla karşı karşıyadır; bu yüzden dikey motorlarda güçlendirilmiş veya çift keçe tercih edilir. Konuyu yağ keçesi ve sızdırmazlık yazımızda ayrıntılı işledik.

Su Atma Şapkası (Drip Cover / Yağmurluk)

Mil aşağı dikey konumda, motorun üst tarafındaki fan kapağına bir su atma şapkası (drip cover) takılır. Bu şapka, yukarıdan düşen su ve katı parçacıkların fan girişinden içeri girmesini engeller. Açık sahada, soğutma kulesinde veya yıkanan ortamlarda dikey motor siparişinde drip cover neredeyse zorunludur. IP koruma sınıfı ile birlikte değerlendirilmesi gerekir; IP koruma sınıfı seçimi yazısı bu konuda yol gösterir. Dış ortam ve fan motorlarında bu detay özellikle önemlidir; soğutma kulesi ve chiller fan motorları yazımıza bakabilirsiniz.

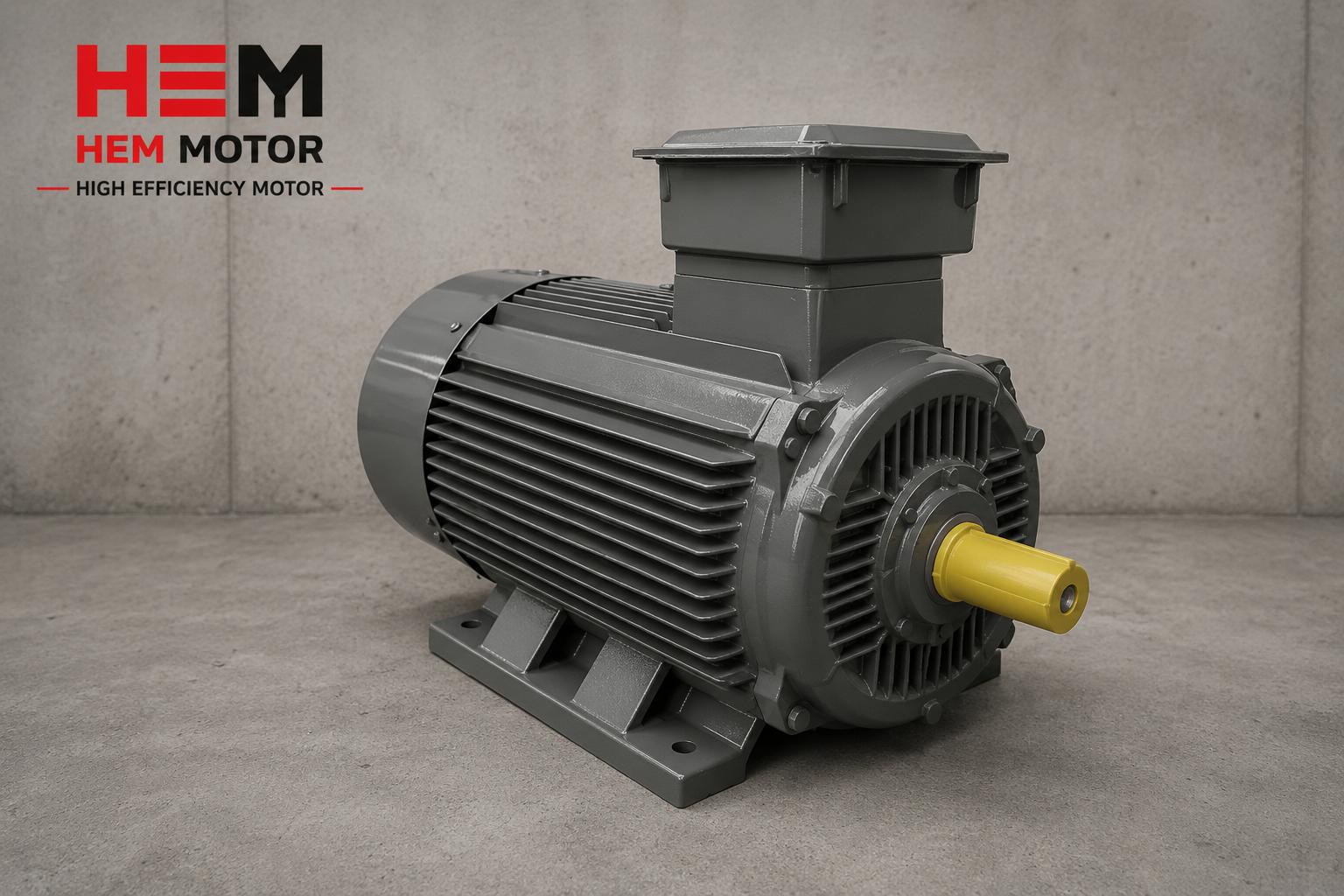

Dikey mil aşağı motorda su atma şapkası ve yağ keçesi koruması

Flanş Tipleri ve Dikey Bağlantı

Dikey motorlar genellikle flanştan bağlanır. İki temel flanş tipi vardır: büyük flanş (B5 türevi) ve küçük flanş (B14 türevi). Dikey V1 konumunda büyük flanş üstte olur ve motor pompaya bu flanştan oturur. Flanş seçiminde delik dairesi, pilot çap ve flanş kalınlığı uyumu kritiktir; yanlış flanş motorun pompaya oturmamasına yol açar. Flanş uyumunu B5 mi B14 mü yazısında ele aldık. Mil çapı, kama ve kaplin uyumu da pompa bağlantısı için belirleyicidir; mil çapı ve kama ölçüleri yazısına bakın.

Pompa ve Fanda Dikey Tahrik

Dikey motorların en yaygın kullanım alanı dikey milli pompalar ve aksiyal fanlardır. Dikey milli santrifüj pompalar, derin kuyu pompaları ve hidroforlarda motor genellikle V1 konumunda mil aşağı çalışır. Bu uygulamalarda doğru motor seçimi için santrifüj pompa motoru seçimi, derin kuyu pompa motoru seçimi ve hidrofor motoru değişimi yazılarımıza bakın. Fan tarafında dikey aksiyal fanlar için santrifüj ve aksiyal fan motoru seçimi yazısı yol gösterir. HEM Motor ürün gamında pompa elektrik motorları ve endüstriyel fan motorları dikey konumlara uygun seçeneklerle sunulur.

Doğru Sipariş Kodu (IM Kodu)

Dikey motor siparişinde en kritik adım, montaj konumunu IM kodu ile net belirtmektir. Sadece dikey demek yetmez; mil aşağı mı yukarı mı, ayaklı mı flanşlı mı, drip cover gerekli mi açıkça yazılmalıdır. Örneğin V1 konumu için IM V1 (IM 3011) kodu, su atma şapkası ihtiyacı ve flanş tipi siparişte belirtilmelidir. Yanlış IM kodu, sahaya monte edilemeyen bir motorun gelmesine yol açar. Bu hatayı önlemek için yanlış motor gelmesini önleyin: etiket eşleştirme ve teklif öncesi teklif isterken verilecek bilgiler yazılarımız işinizi kolaylaştırır. Eski bir dikey motoru değiştirirken eski marka motoru birebir değiştirme yazısındaki adımları izleyin.

Dikey Montajda Rulman ve Eksenel Yük

Dikey montaj, rulmanlara yatay konumdan farklı bir yük bindirir. Yatay motorda ağırlık radyal (yana) yönde rulmana biner; dikey motorda ise milin ve bağlı pompa çarkının ağırlığı eksenel (boyuna) yönde rulmana yüklenir. Bu yüzden dikey motorlarda çoğu zaman eksenel yükü taşıyabilen rulman düzeni gerekir. Yanlış seçilmiş rulman, dikey konumda hızla aşınır ve titreşim verir. Rulman tipi ve ömrü konusunu rulman tipi ve ömrü ve pik döküm motorlarda rulman ve yatak ömrü yazılarında ele aldık. Dikey pompa uygulamalarında, pompa çarkının yarattığı eksenel itme kuvvetini de hesaba katmak gerekir; bu yüzden dikey motoru pompa üreticisinin önerdiği rulman düzeniyle sipariş etmek en güvenlisidir.

IP Koruma ve Dış Ortam Koşulları

Dikey mil aşağı motorlar çoğu zaman açık sahada, soğutma kulesinde veya yıkanan ortamlarda çalışır. Bu nedenle IP koruma sınıfı seçimi dikey montajda kritiktir. Standart IP55 birçok ortam için yeterliyken, doğrudan su püskürtmesi veya yoğun toz olan yerlerde IP65/IP66 gerekebilir. Drip cover ve doğru IP sınıfı birlikte, motorun içini yukarıdan gelen su ve tozdan korur. Konuyu IP koruma sınıfı seçimi yazısında ayrıntılı ele aldık. Açık saha ve nemli ortamda korozyon da bir risktir; korozyon koruması ve açık saha kullanımı yazısı bu konuda yol gösterir. Pik döküm gövde, dikey dış ortam uygulamalarında hem mekanik dayanım hem de korozyon direnci sağlar.

Dikey Redüktörlü Tahrik ve Karıştırıcılar

Dikey motorlar yalnızca pompa ve fanda değil, dikey karıştırıcılarda ve redüktörlü tahriklerde de kullanılır. Karıştırıcı ve mikser uygulamalarında motor genellikle dikey konumda, bir redüktörle birlikte düşük devirde çalışır. Bu durumda motor ile redüktörün montaj konumu ve flanş uyumu birlikte planlanmalıdır. Redüktör seçimi ve montaj pozisyonları için redüktör montaj pozisyonları ve yağlama ve sonsuz dişli redüktöre motor eşleştirme yazılarına bakın. Düşük devir gereken dikey tahriklerde redüktörlü çözüm için redüktörlü motor mu ayrı motor + redüktör mü yazısı yardımcı olur. HEM Motor sonsuz dişli redüktörler gamı, dikey motorlarla uyumlu IEC flanş seçenekleriyle sunulur.

Dikey Motorda Devreye Alma ve Kontrol

Dikey bir motoru sahaya monte ederken, drip cover'ın takılı olduğundan, mil yönünün doğru olduğundan ve flanşın pompaya tam oturduğundan emin olun. Dönüş yönünü kontrol etmek de önemlidir; yanlış yön pompa veya fanı ters çalıştırır. Devreye alma adımlarını devreye alma ve ilk çalıştırma kontrol listesi ve dönüş yönünü dönüş yönü ve faz sırası yazılarında bulabilirsiniz. Nakliyede dikey motorun mil ve flanşının zarar görmediğini teslimatta kontrol edin; nakliye hasar kontrol listesi bu konuda pratik bir rehberdir.

Dikey Motorda Güç, Devir ve Soğutma

Dikey montaj, motorun güç ve devir seçimini doğrudan değiştirmez; bunlar yine uygulamanın (pompa, fan, karıştırıcı) gerektirdiği torka ve debiye göre belirlenir. Ancak dikey konumda soğutma akışı farklı olabilir; özellikle mil yukarı (V3) konumda fan kapağının yönü ve hava akışı dikkate alınmalıdır. Motorun anma değerlerini ve verim sınıfını doğru seçmek, dikey uygulamada da uzun ömür sağlar. Güç ve devir seçimini motor gücü hesabı ve verim sınıfını pompa, fan ve kompresörde IE4 eşiği yazılarında ele aldık. Pompa uygulamalarında debi-basma eşleştirmesi için santrifüj pompa motoru seçimi yazısına başvurun.

Dikey Motorda Yanlış Siparişin Maliyeti

Dikey motor siparişinde en pahalı hata, IM kodunu veya mil yönünü belirtmeyi unutmaktır. Bu durumda sahaya gelen motor pompaya oturmaz, drip cover eksik olur veya rulman düzeni eksenel yükü taşıyamaz. Sonuç; iade, gecikme ve duruş maliyetidir. Bu hatayı önlemenin yolu, sipariş öncesi tüm montaj bilgilerini net yazmaktır. Genel satın alma hatalarını elektrik motoru alırken yapılan hatalar yazısında, doğru teklif için gereken bilgileri ise teklif isterken verilecek bilgiler yazısında topladık. Hidrofor gibi yaygın dikey uygulamalarda motoru etiketinden doğru seçmek için hidrofor motoru değişimi yazısı yol gösterir. Doğru IM kodu, doğru flanş ve doğru rulman düzeniyle sipariş edilen bir dikey motor, ilk montajda sorunsuz oturur ve yıllarca güvenle çalışır.

Dikey Motor Seçiminde Özet Yaklaşım

Dikey montajlı motor seçimi, aslında birbirine bağlı birkaç kararın toplamıdır: montaj konumu (IM kodu), mil yönü, flanş tipi, sızdırmazlık (yağ keçesi ve drip cover), IP koruma sınıfı ve rulman düzeni. Bu kararların her biri uygulamanıza ve ortamınıza göre verilmelidir. Dikey pompa için V1 mil aşağı, açık saha için drip cover ve yüksek IP, dikey karıştırıcı için uygun rulman düzeni tipik örneklerdir. Tüm bu seçimleri tek bir doğru sipariş kodunda toplamak, yanlış motor riskini ortadan kaldırır. Genel bağlantı tipi mantığını B5 mi B14 mü bağlantı tipi seçimi ve montaj seçeneklerini ürün tarafında elektrik motoru bağlantı şekilleri sayfasında bulabilirsiniz. Doğru planlanmış bir dikey motor siparişi, hem montaj sürecini hızlandırır hem de uzun vadede en güvenilir çözümü sunar.

Dikey montaj, yatay montaja göre biraz daha fazla planlama gerektirir; ancak doğru yapıldığında pompa, fan ve karıştırıcı uygulamalarında en uygun ve en kompakt çözümü sunar. Mil aşağı konumda yağ keçesi ve drip cover ile korunan, doğru rulman düzeniyle eksenel yükü taşıyan bir motor, dikey uygulamada yatay bir motordan daha iyi performans verir. Bu nedenle dikey bir tahrik tasarlarken motoru baştan dikey konuma uygun seçmek; sonradan yatay bir motoru zorla dikey kullanmaya çalışmaktan çok daha güvenli ve ekonomiktir. HEM Motor pompa elektrik motorları ve endüstriyel fan motorları, dikey montaj konumlarına uygun seçenekleriyle bu ihtiyacı karşılar. Doğru montaj konumu, doğru sızdırmazlık ve doğru sipariş kodu bir araya geldiğinde, dikey motorunuz uzun yıllar güvenle ve sorunsuz çalışır; bu da hem montaj kolaylığı hem de düşük bakım maliyeti demektir.

Sıkça Sorulan Sorular

Yatay motoru dikey konumda kullanabilir miyim?

Çoğu motor mekanik olarak dikey monte edilebilse de, mil aşağı dikey kullanımda yağ keçesi yönü, rulman yükü ve su koruması farklıdır. Üreticinin o motoru hangi IM konumları için onayladığını teyit etmeden dikey kullanmak rulman ve sızdırmazlık ömrünü kısaltabilir. En doğrusu, dikey konum için sipariş edilmiş motoru kullanmaktır.

Su atma şapkası (drip cover) her dikey motorda gerekli mi?

Mil aşağı dikey konumda, üstten su veya toz gelen ortamlarda neredeyse her zaman gereklidir. Kapalı, temiz ve kuru bir ortamda gerek olmayabilir; ancak açık saha, yıkama yapılan hat veya soğutma kulesi gibi ortamlarda mutlaka istenmelidir.

Siparişte sadece dikey demek yeterli mi?

Hayır. Dikey ifadesi mil yönünü ve flanş/ayak tipini netleştirmez. Mutlaka IM kodunu (örneğin IM V1) ve mil yönünü, flanş tipini, drip cover ihtiyacını belirtin. Aksi halde yanlış konumda bir motor gelebilir.

Teklif Alın

Dikey pompa veya fan uygulamanız için doğru IM konumunda, su atma şapkalı ve uygun flanşlı bir motor seçmek istiyorsanız ihtiyacınızı paylaşın. HEM Motor ekibi montaj konumu, mil yönü, flanş tipi ve uygulama bilginize göre en uygun dikey motoru önerir. Teklif almak için +90 (532) 345 49 86 numarasından bize ulaşın veya iletişim sayfamızı kullanın.

Dikey Motor Sipariş Kontrol Listesi

  • Montaj konumu IM kodu ile belirtildi mi (örn. IM V1)?
  • Mil aşağı mı yukarı mı bakıyor netleştirildi mi?
  • Flanş tipi ve ölçüleri pompaya/fana uygun mu?
  • Su atma şapkası (drip cover) gerekiyor mu, siparişe eklendi mi?
  • Yağ keçesi dikey konuma uygun (güçlendirilmiş/çift) mi?
  • IP koruma sınıfı ortama göre doğru seçildi mi?
  • Mil çapı, kama ve kaplin pompa miliyle uyumlu mu?
