Büyük güçlü elektrik motorlarında gövde, sadece sargıyı içeren bir kabuk değildir; motorun rijitliğini, titreşim sönümlemesini, ısı dağıtımını ve sahadaki uzun ömrünü belirleyen taşıyıcı yapıdır. Özellikle yüksek güç sınıflarında karşımıza iki ana üretim yöntemi çıkar: pik döküm (cast iron) gövde ve kaynaklı çelik konstrüksiyon (fabricated steel) gövde. Bu yazıda iki gövde tipini dayanım, rijitlik, titreşim sönümleme, ağırlık, üretim ve maliyet açısından karşılaştırıyor; hangi güç sınıfında hangisinin daha doğru olduğunu ve ısı dağıtımının nasıl değiştiğini ele alıyoruz. Karşılaştırma alüminyum ile değil, doğrudan çelik konstrüksiyonla yapılmaktadır. Amacımız, büyük güç projelerinde doğru gövdeyi seçerken hangi kriterlerin gerçekten belirleyici olduğunu net biçimde ortaya koymaktır; çünkü yanlış gövde seçimi, motorun ömrü boyunca titreşim, gürültü ve erken arıza olarak geri döner.

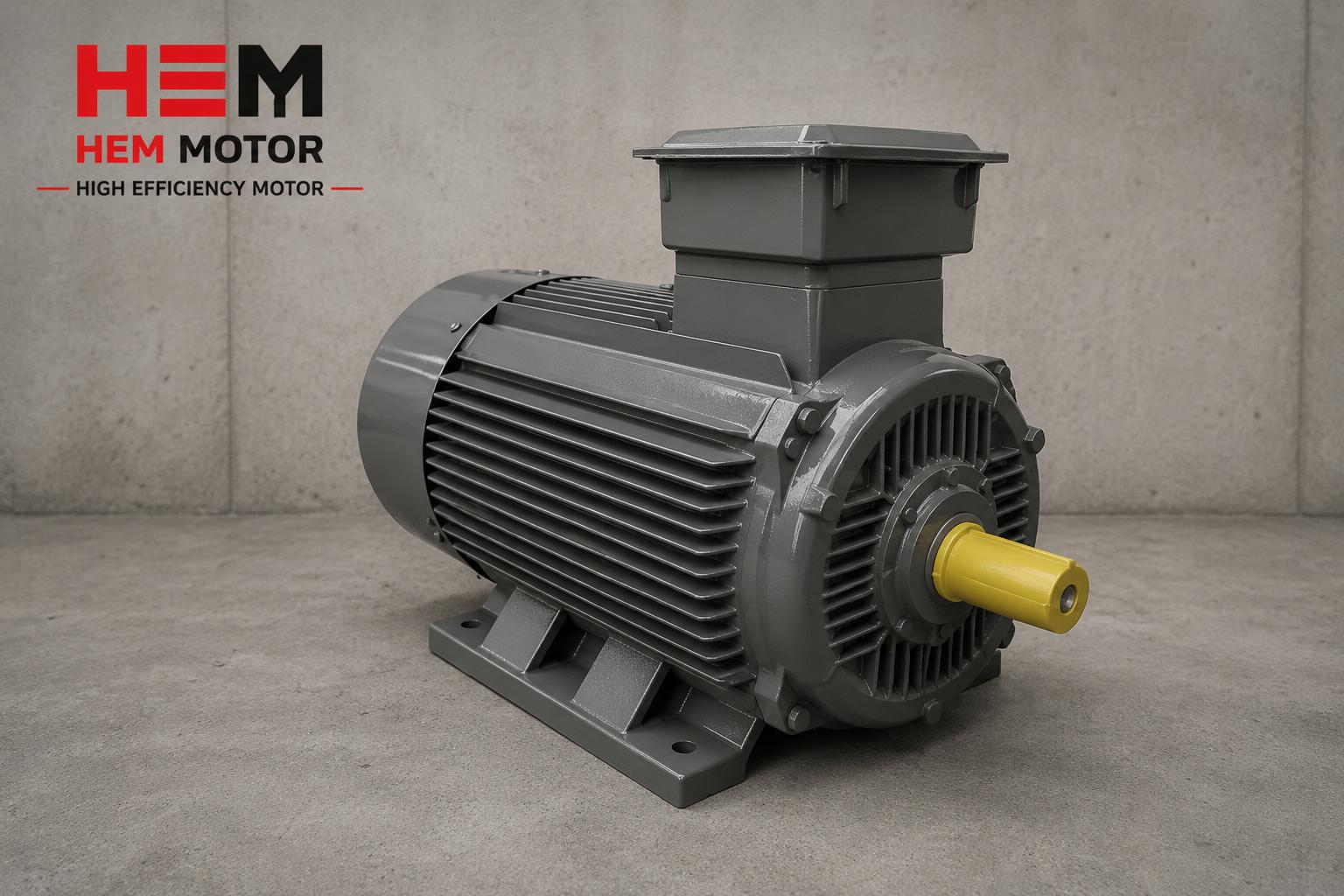

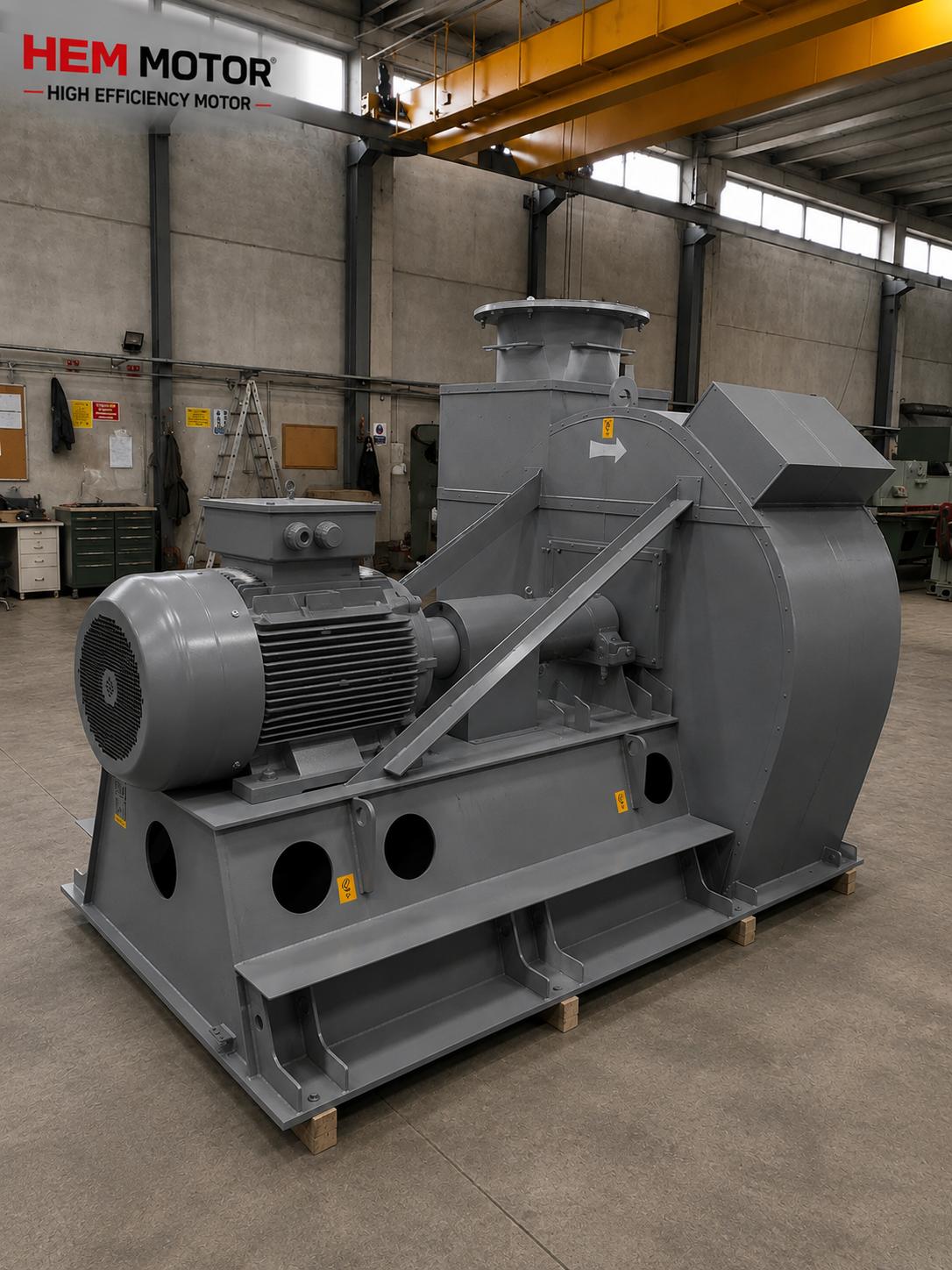

Büyük güçlü motorlarda pik döküm gövde ile kaynaklı çelik konstrüksiyon gövdenin karşılaştırılması

İki Gövde Tipinin Temel Farkı

Pik döküm gövde, erimiş dökme demirin kalıba dökülmesiyle tek parça olarak üretilir. Bu yapı, soğutma kanatçıkları, ayaklar ve klemens kutusu yatağı dahil her şeyin tek dökümle bütünleşmesini sağlar. Çelik konstrüksiyon gövde ise çelik saç ve profillerin kesilip kaynakla birleştirilmesiyle oluşturulur; gövde, ayaklar ve takviyeler ayrı parçalar olarak kaynaklanır. HEM Motor ürün gamında standart motorlar pik döküm gövdeyle üretilir; pik döküm gövdenin genel avantajlarını pik döküm mü alüminyum gövde mi yazısında bulabilirsiniz. Ancak çok büyük güçlerde ve özel projelerde çelik konstrüksiyon gövde de gündeme gelir.

Bu iki yöntem arasındaki seçim, çoğunlukla güç sınıfı ve gövde büyüklüğüyle belirlenir. Küçük ve orta güçlerde pik döküm neredeyse her zaman tercih edilir; çünkü seri üretimde döküm kalıbı ekonomiktir ve sonuç son derece rijit bir yapıdır. Çok büyük gövdelerde ise dökümün pratik sınırları zorlanır ve kaynaklı çelik konstrüksiyon avantaj kazanır. Gövde büyüklüğü ile güç ilişkisini gövde boyu ve güç eşleşmesi ve IEC 56-355 ağırlık ve taşıma yazılarında ele aldık.

Dayanım ve Rijitlik

Rijitlik, gövdenin yük altında şekil değiştirmeye karşı gösterdiği dirençtir. Bir motorda rijitlik kritiktir; çünkü rotor ve stator arasındaki hava aralığının (air gap) her noktada eşit kalması gerekir. Gövde yük altında esnerse hava aralığı bozulur, bu da titreşim ve verim kaybı doğurur. Pik döküm, yüksek karbon içeriği sayesinde basmaya karşı çok dayanıklı ve doğal olarak rijit bir malzemedir; tek parça döküm yapısı, gövdeye yüksek bütünlük kazandırır. Döküm gövdede yük yolları süreklidir; ayrı parçaların birleştiği bir ek yeri olmadığı için gerilmeler gövde boyunca düzgün dağılır. Bu da özellikle uzun yıllar değişken yük altında çalışan motorlarda yorulma açısından bir güvence sağlar.

Çelik konstrüksiyon gövde ise çekme dayanımı yüksek bir malzemeyle üretilir ve doğru tasarlanmış takviyelerle çok büyük gövdelerde bile yeterli rijitlik sağlanabilir. Ancak rijitlik, kaynak kalitesine ve takviye yerleşimine bağlıdır; iyi mühendislik yapılmazsa kaynak bölgelerinde lokal zayıflık oluşabilir. Pik döküm darbeli yüklerde daha öngörülebilir davranır; bu konuyu darbe dayanımı ve gövde rijitliği yazısında ayrıntılandırdık. Ağır darbeli uygulamalar için ağır hizmet konveyör tahrik motoru içeriği de yararlıdır.

Konkasör ve Değirmen Gibi Darbeli Yüklerde

Taş kırma, değirmen ve benzeri darbeli yük üreten uygulamalarda gövdenin titreşimi sönümleme yeteneği belirleyici olur. Bu uygulamalarda pik döküm, içsel sönümleme özelliği sayesinde öne çıkar. Konkasör tahriki için darbeli yükte motor seçimi ve konkasör motoru kW seçimi yazılarını öneririz. Bilyalı değirmen ana tahriki için ise bilyalı ve çubuklu değirmen ana tahrik motoru içeriği kapsamlı bilgi verir.

Darbeli yükte gövde, sadece kendi titreşimini değil, kaplin veya kayış üzerinden gelen geri tepme darbelerini de karşılamak zorundadır. Pik dökümün yüksek kütlesi ve içsel sönümlemesi, bu darbeleri yumuşatarak rulmana ve mile binen yükü azaltır. Bu da dolaylı olarak rulman ömrünü uzatır; konkasör ve değirmende rulman ömrünü rulman ömrü, darbe ve toz yazısında ele aldık. Pik döküm motorlarda rulman ve yatak ömrü kalite işaretleri için rulman ve yatak ömrü içeriğini de okuyabilirsiniz.

Titreşim Sönümleme

Pik dökümün en güçlü teknik özelliklerinden biri, içsel titreşim sönümleme kabiliyetidir. Dökme demirin grafit yapısı, mekanik titreşimleri ve gürültüyü emer; bu sayede motor daha sessiz ve daha kararlı çalışır. Çelik konstrüksiyon gövde, malzeme olarak daha az içsel sönümlemeye sahiptir, ancak kütle ve takviye eklenerek titreşim seviyesi kabul edilebilir sınırlara çekilebilir. Düşük titreşim ve sessizlik öncelikliyse, bu farkı dikkate almak gerekir. Titreşimin düşük olması yalnızca konfor meselesi değildir; titreşim, rulmana ve kapline binen dinamik yükü artırır ve zamanla bu parçaların aşınmasını hızlandırır. Bu nedenle içsel sönümlemesi yüksek bir gövde, motorun toplam bakım maliyetini de düşürür.

Titreşim, hem motorun ömrünü hem de bağlı makinenin kalitesini etkiler. Kabul değerlerinin standartlara uygunluğu için titreşim ve balans ISO 10816/20816 yazısını okuyun. Düşük sesli motor seçimi için gürültü ve titreşim düşük sesli seçim ve gürültü kaynakları içerikleri de yol gösterir.

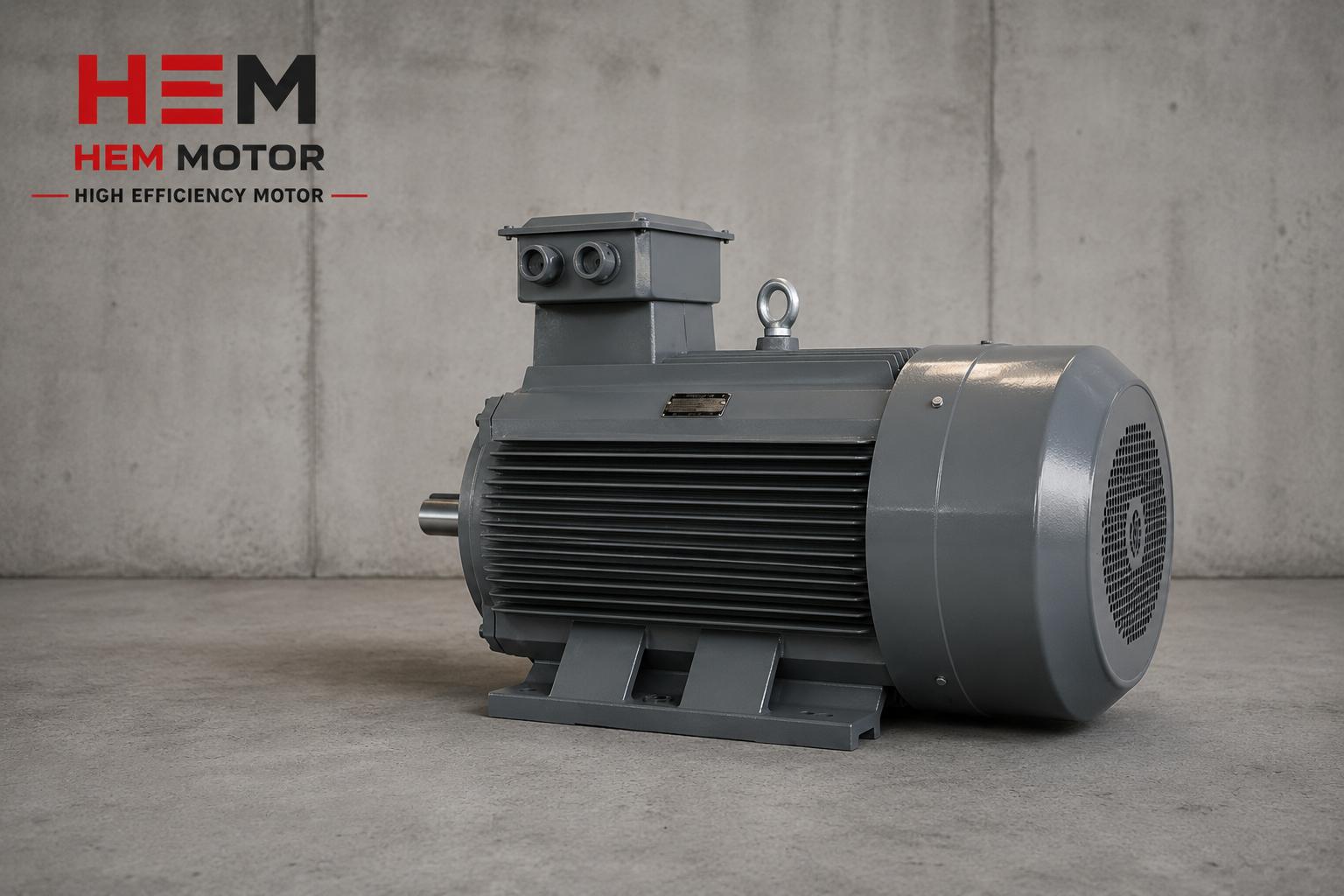

Pik döküm gövde soğutma kanatçıkları ve çelik konstrüksiyon gövde takviye yapısının ısı dağıtımı

Ayak, Mil ve Bağlantı Yüzeyleri

Gövde tipi, motorun makineye bağlanma biçimini de etkiler. Pik dökümde ayaklar, flanş yüzeyi ve mil yatağı tek dökümle gövdeyle bütünleşir; bu da bağlantı yüzeylerinin birbirine göre konumunun yüksek hassasiyette ve kararlı olmasını sağlar. Mil ekseni ile ayak tabanı arasındaki ilişki (mil merkez yüksekliği) döküm kalıbıyla garanti altına alınır. Çelik konstrüksiyonda bu yüzeyler kaynak sonrası işlenir; doğru işleme yapılırsa hassasiyet sağlanır, ancak süreç daha fazla işçilik gerektirir. Montaj tipi seçimi için B5 mi B14 mü bağlantı tipi ve mil-kaplin uyumu için mil çapı, kama ve kaplin yazılarını öneririz.

Klemens kutusu ve kablo girişleri de gövde yapısıyla ilişkilidir. Pik dökümde klemens kutusu yatağı çoğunlukla gövdeyle dökülür ve IP koruma bütünlüğü daha kolay sağlanır. Doğru rakor ve IP koruma için klemens kutusu ve kablo bağlantısı yazısını inceleyin. Topraklama ve elektriksel güvenlik için ise topraklama ve elektriksel güvenlik içeriği yol gösterir.

Ağırlık ve Taşıma

Pik döküm gövde, çelik konstrüksiyona göre genellikle daha ağırdır. Bu ağırlık, küçük ve orta güçlerde bir dezavantaj değil aksine rijitlik ve sönümleme açısından avantajdır. Ancak çok büyük güçlerde toplam motor ağırlığı taşıma, vinçleme ve montaj açısından zorlayıcı hale gelir. İşte bu noktada çelik konstrüksiyon gövde, aynı dayanımı daha düşük ağırlıkla sunabildiği için tercih edilir; özellikle 355 gövdenin üzerindeki çok büyük makinelerde bu avantaj belirginleşir.

Motorun kaldırılması ve taşınması, ağırlık arttıkça ayrı bir mühendislik konusu olur. Kaldırma mapası, vinç kapasitesi ve dengeli taşıma için kaldırma mapası ve güvenli taşıma yazısını inceleyin. Büyük güç tedarikinde nakliye planlaması için 90 kW üzeri büyük güç motor tedariki içeriği de süreci planlamanıza yardımcı olur. Pratikte ağırlık, sahadaki kaldırma ekipmanını ve montaj kaidesini de belirler; bu yüzden gövde tipi kararı verilirken yalnızca motorun kendisi değil, montaj sahasının taşıma kapasitesi de hesaba katılmalıdır. 250 kW ve üzeri büyük güç projeleri için 250 kW büyük güç motor tedariki yazısı termin ve nakliye planını ayrıntılandırır.

Üretim ve Maliyet

Maliyet, üretim adedine ve gövde büyüklüğüne göre değişir. Pik döküm için kalıp hazırlığı bir başlangıç yatırımıdır; ancak kalıp hazır olduğunda seri üretim çok ekonomiktir. Bu yüzden standart güçlerde, yüksek hacimli üretimde pik döküm maliyet açısından üstündür. Çelik konstrüksiyonda kalıp gerekmez; her gövde kesim ve kaynakla tek tek üretilir. Bu nedenle düşük adetli, çok büyük ve özel projelerde çelik konstrüksiyon daha esnek ve bazen daha ekonomik olur. Ayrıca çelik konstrüksiyon, müşteriye özel gövde ölçüleri veya alışılmadık bağlantı yüzeyleri gerektiren projelerde, yeni bir kalıp yatırımı yapmadan üretim imkânı verir; bu da özel makine imalatçıları için zaman ve maliyet avantajı sağlayabilir.

Yani karar tek bir kalemle verilmez; üretim adedi, gövde büyüklüğü, teslim süresi ve uygulama bir arada değerlendirilir. Fiyatı etkileyen faktörlerin bütününü elektrik motoru fiyatlarını etkileyen faktörler yazısında derledik. Stoktan teslim ile üretim siparişi arasındaki farkı ise stoktan teslim mi üretim siparişi mi içeriğinde bulabilirsiniz.

Isı Dağıtımı

Isı dağıtımı, gövde malzemesi ve geometrisinin birlikte belirlediği bir konudur. Pik döküm, soğutma kanatçıklarının tek dökümle gövdeyle bütünleşmesini sağlar; bu da ısının gövdeden çevreye verimli aktarılmasına yardımcı olur. Dökme demirin ısı iletkenliği ve yüksek kütlesi, ısıl atalet sayesinde ani sıcaklık dalgalanmalarını da yumuşatır. Yani motor kısa süreli aşırı yüklendiğinde sargı sıcaklığı bir anda fırlamaz; gövde, ısının bir kısmını geçici olarak depolayarak izolasyona zaman kazandırır. Bu özellik, sık yol alan veya değişken yükte çalışan motorlarda sargı ömrünü dolaylı olarak korur. Çelik konstrüksiyonda soğutma yüzeyleri kaynaklı kanatçıklar veya ayrı soğutucularla sağlanır; doğru tasarlanırsa yeterli soğutma elde edilir, ancak geometri pik döküm kadar bütünleşik değildir.

Soğutmanın motor ömrüne etkisi büyüktür; aşırı ısınma sargı izolasyonunu yıpratır. Soğutma yöntemlerini soğutma yöntemleri IC411 ve IC416 yazısında ele aldık. İzolasyon sınıfının dayanıma etkisi için sargı ve izolasyon sınıfı F/H içeriğini, sıcak ve tozlu ortamda gövde seçimi için sıcak ve tozlu ortamda motor yazısını okuyun.

Korozyon ve Yüzey Koruması

Gövde malzemesi, korozyona karşı davranışı da etkiler. Pik döküm, doğru boyandığında ve kataforez gibi kaplama uygulandığında açık sahada uzun süre dayanır; dökme demirin yoğun yapısı yüzey korumasını destekler. Boyama ve kataforez kaplamanın korozyona etkisini boyama ve kataforez kaplama yazısında ele aldık. Çelik konstrüksiyonda kaynak bölgeleri korozyona karşı daha hassastır ve bu bölgelerin yüzey koruması özel itina ister; aksi halde kaynak dikişlerinde lokal korozyon başlayabilir.

Deniz kıyısı, tuzlu ve nemli ortamlarda gövde koruması daha da kritiktir. Bu koşullar için deniz ve kıyı tesislerinde koruma yazısını, soğutma kanatçıklarında kir birikiminin verime etkisi için soğutma kanatçıkları ve kir birikimi içeriğini öneririz. Yüksek ortam sıcaklığında güç düşümü için ise yüksek ortam sıcaklığı ve derating yazısı yol gösterir.

Hangi Güç Sınıfında Hangisi?

Genel bir çerçeve çizmek gerekirse: küçük, orta ve büyük güçlerin önemli bölümünde pik döküm gövde standarttır ve en dengeli seçimdir; rijitlik, sönümleme ve ısı dağıtımı bir aradadır. Çok büyük gövde boylarına çıkıldığında, ağırlık ve dökümün üretim sınırları nedeniyle kaynaklı çelik konstrüksiyon gövde devreye girer; bu uygulamalar genellikle proje bazlı, düşük adetli ve özel taleplerdir. Büyük güç seçim ve tedarik planlaması için 160 ve 200 kW büyük güç motor ve 315 kW motor seçimi yazılarını öneririz. Korozyon ve açık saha kullanımında gövde koruması için korozyon koruması ve açık saha içeriği de değerlidir. Ürün gamımızı verimli elektrik motorları sayfasından inceleyebilir, ana sayfamız HEM Motor üzerinden diğer kategorilere ulaşabilirsiniz.

Sıkça Sorulan Sorular

Pik döküm gövde her zaman çelik konstrüksiyondan daha iyi midir?

Hayır, ama küçük ve orta güçlerin büyük çoğunluğunda en dengeli seçimdir. Rijitlik, titreşim sönümleme ve bütünleşik ısı dağıtımını bir arada sunar. Çelik konstrüksiyonun avantajı, çok büyük gövde boylarında ağırlık ve üretim esnekliği gerektiren özel projelerde ortaya çıkar. Standart sanayi uygulamalarının neredeyse tamamında pik döküm gövde, ihtiyacınızı fazlasıyla karşılar ve stoktan hızlı temin avantajı da sunar.

Çelik konstrüksiyon gövde daha mı dayanıksızdır?

Doğru tasarlandığında değildir. Çelik yüksek çekme dayanımına sahiptir ve uygun takviyelerle çok büyük gövdelerde bile yeterli rijitlik sağlar. Fark, içsel titreşim sönümleme ve darbeli yükteki öngörülebilir davranıştadır; bu konularda pik döküm avantajlıdır. Ayrıca kaynaklı yapıda kaynak kalitesi doğrudan dayanımı etkilediği için, üreticinin mühendislik ve kaynak kalitesi çelik konstrüksiyonda kritik önem taşır.

Titreşim açısından hangisi daha sessizdir?

Pik döküm, grafit yapısı sayesinde titreşimi ve gürültüyü daha iyi emer, bu nedenle genellikle daha sessiz çalışır. Çelik konstrüksiyonda kütle ve takviye eklenerek titreşim kabul edilebilir sınırlara çekilebilir, ancak malzemenin doğal sönümlemesi daha düşüktür. Bu nedenle gürültü hassasiyeti yüksek tesislerde, aynı güçte pik döküm gövde genellikle daha konforlu bir çalışma sağlar ve ek ses yalıtımı ihtiyacını belirgin biçimde azaltır.
