Elektrik motorlarının anma gücü, standart bir referans koşula göre belirlenir: genellikle 40°C ortam sıcaklığı ve 1000 metreye kadar rakım. Ortam sıcaklığı bu standardın üzerine çıktığında, motorun verebileceği güç düşer; buna güç düşümü ya da derating denir. Fırın çevresi, döküm ve haddehane hatları, sıcak proses bölgeleri ve yetersiz havalandırılan kapalı mahallerde ortam sıcaklığı kolayca 40°C'yi aşar. Böyle ortamlarda motoru doğru seçmek için ya gücü düşürmek ya gövdeyi büyütmek ya da daha yüksek izolasyon sınıfıyla termal rezerv sağlamak gerekir. Bu yazıda, yüksek ortam sıcaklığında pik döküm (cast iron) motor seçimini, 40°C üstü derating mantığını ve ısınma sınıfı ve sıcaklık artışı kavramlarını ele alıyoruz.

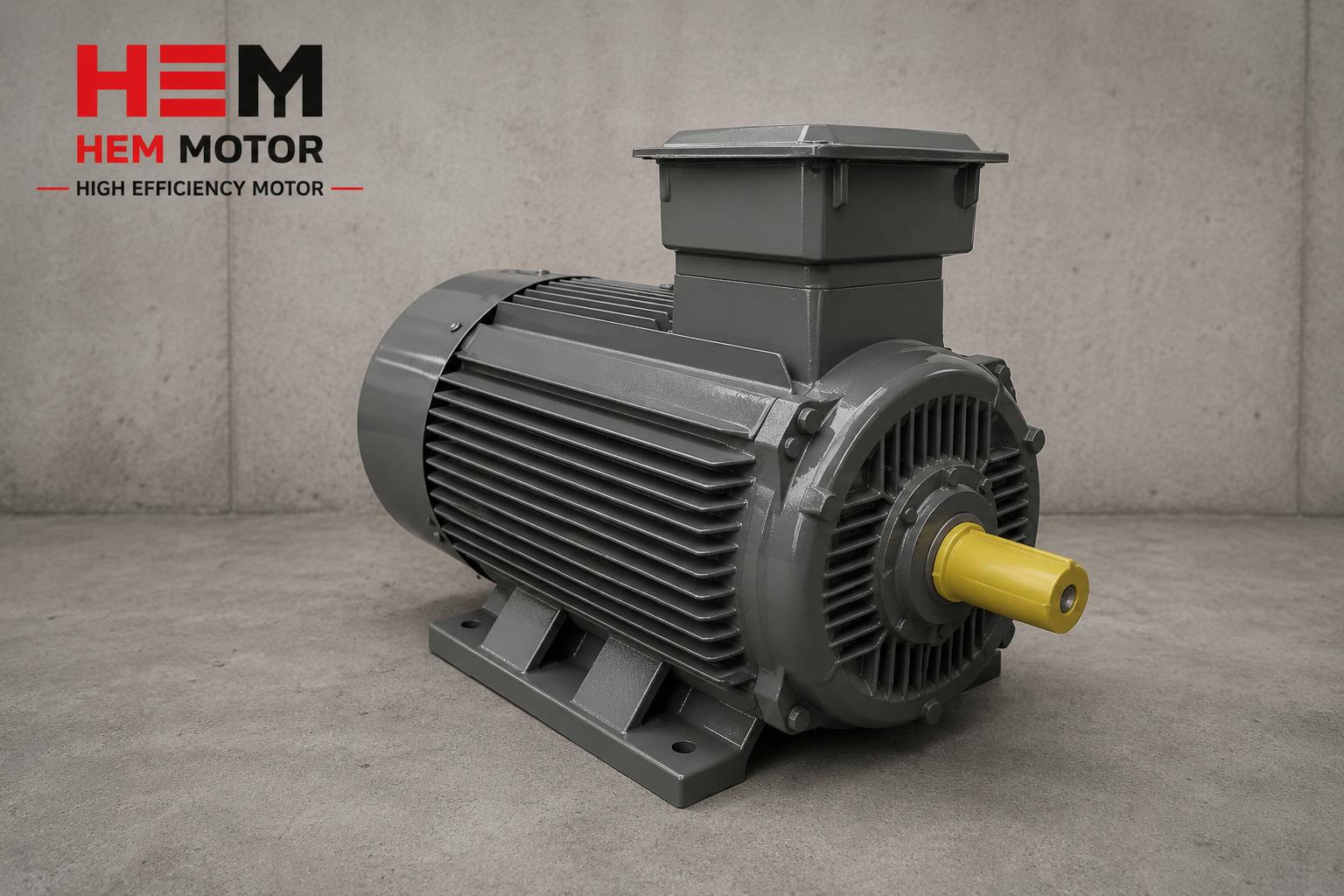

Yüksek ortam sıcaklığında pik döküm motor 40 derece üstü güç düşümü derating

Derating Nedir, Neden Gereklidir?

Bir motorun verdiği güç, sargıda üretilen ısının dışarı atılabilmesiyle sınırlıdır. Motor, anma gücünde çalışırken sargı sıcaklığı izolasyon sınıfının izin verdiği sınıra kadar yükselir. Ortam sıcaklığı yükseldiğinde, motorun ısıyı dışarı atması zorlaşır; aynı gücü verirken sargı daha da ısınır ve izolasyon sınırı aşılabilir. Bu nedenle, yüksek ortam sıcaklığında motorun güvenle verebileceği güç düşürülür. Derating, motorun ısıl ömrünü korumak için zorunlu bir önlemdir. İzolasyon malzemesinin ömrü, sıcaklıkla ters orantılıdır: sargı sıcaklığı izin verilen sınırın üzerine çıktıkça, izolasyonun yaşlanması hızlanır ve motorun ömrü kısalır. Yaygın bir kural olarak, sargı sıcaklığındaki belirli bir artış, izolasyon ömrünü kabaca yarıya indirir. Bu yüzden yüksek ortam sıcaklığında gücü düşürmemek, kısa vadede daha fazla güç almak gibi görünse de, uzun vadede motorun erken arızalanmasına ve plansız duruşlara yol açar.

Burada anahtar kavram, sıcaklık artışıdır (temperature rise): motorun sargısının ortam sıcaklığının ne kadar üzerine çıktığı. İzolasyon sınıfı, izin verilen toplam sargı sıcaklığını belirler. Ortam sıcaklığı yükseldikçe, izin verilen sıcaklık artışı payı daralır; bu da daha düşük güçte çalışmayı ya da daha yüksek termal rezervli bir motor seçmeyi gerektirir.

40°C Standardı ve Üstü

Standart motorlar 40°C ortam sıcaklığına göre tasarlanır. Ortam 40°C'nin üzerine çıktıkça, motorun anma gücüne göre uygulanması gereken bir güç düşüm faktörü devreye girer: sıcaklık ne kadar yüksekse, motorun verebileceği güç o kadar azalır. Bu yüzden 50°C veya 60°C gibi yüksek ortam sıcaklıklarında, aynı işi yapmak için ya daha büyük bir motor seçmek ya da motorun gücünü düşürerek kullanmak gerekir. Doğru seçim, ortam sıcaklığının gerçekçi ölçülmesiyle başlar. Burada sık yapılan bir hata, ortam sıcaklığını tesisin genel sıcaklığıyla karıştırmaktır; oysa motorun çalıştığı yerel nokta, fırın, kazan veya sıcak hat yakınında çok daha yüksek olabilir. Motorun bulunduğu mahallin gerçek tepe sıcaklığı, mümkünse yaz koşulları ve havalandırmanın en zayıf olduğu an dikkate alınarak ölçülmelidir. Aksi halde standart bir motor, kâğıt üzerinde yeterli görünse de sahada sürekli aşırı ısınarak beklenenden çok daha kısa ömürlü olur.

Pik Döküm Gövdenin Termal Avantajı

Yüksek sıcaklık ortamında gövde malzemesi, motorun ısı yönetimini doğrudan etkiler. Pik döküm gövde, yüksek ısıl kütlesi ve gövde üzerindeki soğutma kanatçıkları sayesinde ısıyı etkili biçimde dağıtır. Pik döküm ile alüminyum gövde karşılaştırıldığında, pik döküm sıcak ve zorlu ortamlarda daha kararlı bir ısıl davranış sunar. Bu, fırın ve döküm çevresi gibi yüksek radyan ısı bulunan ortamlarda önemli bir avantajdır. Alüminyum gövde ısıyı hızlı iletse de, sıcak ve aşındırıcı ortamlarda mekanik olarak pik döküm kadar dayanıklı değildir; ayrıca radyan ısı kaynağına yakın çalışan motorlarda pik dökümün kütlesi, sıcaklık dalgalanmalarını yumuşatarak sargı üzerindeki ani ısıl stresi azaltır. Bu yüzden sıcak hat çevresindeki motorlarda gövde malzemesi, sadece bir mekanik tercih değil; aynı zamanda ısıl güvenilirlik kararıdır.

Pik döküm gövdenin yüksek ısıl kütlesi, kısa süreli sıcaklık dalgalanmalarında sargı sıcaklığının daha yavaş yükselmesini sağlar. Ancak sürekli yüksek ortam sıcaklığında bu avantaj tek başına yeterli değildir; izolasyon sınıfı ve derating birlikte değerlendirilmelidir. Sıcak ve tozlu ortamda izolasyon sınıfı ve pik döküm gövde seçimi, bu iki faktörü bir arada ele alır.

Yüksek sıcaklıkta pik döküm motor izolasyon sınıfı F H termal rezerv ve gövde büyütme

İzolasyon Sınıfı ve Termal Rezerv

İzolasyon sınıfı, yüksek ortam sıcaklığında en güçlü kozlardan biridir. F ve H izolasyon sınıfı arasındaki fark, izin verilen sargı sıcaklığında ortaya çıkar: H sınıfı, F sınıfına göre daha yüksek sıcaklığa dayanır ve dolayısıyla daha geniş termal rezerv sağlar. Bu rezerv, yüksek ortam sıcaklığında derating ihtiyacını azaltabilir.

Yaygın bir yaklaşım, motoru F sınıfı sıcaklık artışına göre tasarlayıp H sınıfı izolasyon kullanmaktır; bu, sargıyla izolasyon sınırı arasında ek bir güvenlik payı bırakır. Yüksek ortam sıcaklığında bu pay, motorun aynı güçte daha güvenli çalışmasını ya da gücün daha az düşürülmesini sağlar. İzolasyon sınıfı seçimi, ortam sıcaklığı ve yük profiliyle birlikte yapılmalıdır. Termal rezerv yalnızca güvenlik için değil; aynı zamanda motorun beklenmedik aşırı yük veya kısa süreli sıcaklık artışlarına dayanması için de işe yarar. Sıcak bir ortamda dar termal payla çalışan bir motor, küçük bir yük artışında bile koruma sınırına dayanırken, geniş rezervli bir motor bu dalgalanmaları sorunsuz karşılar.

Gövde Büyütmek mi, Gücü Düşürmek mi?

Yüksek ortam sıcaklığında iki temel strateji vardır. İlki, motorun gücünü düşürerek (derating) kullanmaktır: motor anma gücünün altında çalıştırılır, böylece sargı daha az ısınır. İkincisi, bir üst gövde büyüklüğüne geçerek aynı işi daha düşük yük oranında yaptırmaktır; bu, motorun ısıl olarak rahatlamasını sağlar. Pik döküm motor gövde büyüklükleri (IEC 56-355), bu seçim için referans oluşturur.

Hangi stratejinin daha uygun olduğu, uygulamanın güç ihtiyacına ve mekanik kısıtlarına bağlıdır. Gövde büyütmek daha fazla yer ve maliyet gerektirebilirken, gücü düşürmek mevcut işin gerçekten daha düşük güçle yapılabildiği durumlarda ekonomiktir. Doğru yük oranı ve boyutlandırma, bu kararın temelini oluşturur.

Rakım ve Sıcaklığın Birlikte Etkisi

Derating yalnızca sıcaklıkla sınırlı değildir; yüksek rakım da motorun soğutmasını etkiler. 1000 metrenin üzerinde hava yoğunluğu azaldığından, motorun fanının sağladığı soğutma zayıflar ve ek bir derating gerekebilir. Yüksek rakımda ve sıcak ortamda çalışan bir motorda bu iki etki birleşir. Yüksek rakım ve sıcak ortamda motor seçimi ve derating, her iki faktörü bir arada değerlendirmeyi gerektirir.

Bu durum, motorun çalışacağı ortamın gerçek koşullarını önceden bilmenin önemini gösterir. Hem sıcaklık hem rakım yüksekse, derating faktörleri çarpışarak motorun verebileceği gücü daha da sınırlar; bu yüzden seçim, en kötü durum koşuluna göre yapılmalıdır. Yüksek rakımda hava daha seyrek olduğundan, motorun gövdesi etrafından geçen hava daha az ısı taşır; aynı zamanda yüksek ortam sıcaklığı bu havanın soğutma kapasitesini daha da azaltır. İki etkinin birleşimi, deniz seviyesinde ve serin ortamda sorunsuz çalışacak bir motorun, yüksek rakımlı ve sıcak bir tesiste belirgin biçimde güç düşümüne ihtiyaç duymasına yol açar. Bu nedenle özellikle yüksek platolardaki maden, çimento ve enerji tesislerinde motor seçimi yaparken her iki faktör de hesaba katılmalıdır.

Sıcak Hat Çevresi Uygulamaları

Yüksek ortam sıcaklığı en çok belirli sektörlerde karşımıza çıkar. Haddehane ve döküm tesislerinde motorlar sıcak metale ve fırın radyan ısısına yakın çalışır; burada derating ve yüksek izolasyon sınıfı zorunludur. Dökümhane ve döküm kalıp tesislerinde de benzer şekilde ortam sıcaklığı yüksektir.

Fırın fanları, kurutma hatları ve sıcak proses çevresindeki motorlar da bu kategoriye girer. Örneğin galvaniz ve sıcak daldırma kaplama tesislerinde ve kireç ocağı ve kalsinasyon tesislerinde motorlar yüksek sıcaklığa maruz kalır. Bu uygulamalarda pik döküm gövde, hem termal dayanım hem de mekanik sağlamlık açısından tercih edilir. Bu tür sıcak hat çevrelerinde motor genellikle yalnızca yüksek ortam sıcaklığına değil; aynı zamanda toza, titreşime ve zaman zaman radyan ısıya da maruz kalır. Dolayısıyla seçim, tek bir faktöre değil; sıcaklık, koruma sınıfı, izolasyon ve gövde dayanımının birlikte ele alındığı bütüncül bir değerlendirmeye dayanmalıdır. Pik döküm gövdenin sağlam yapısı, bu çok faktörlü zorlu ortamların ortak ihtiyacını tek bir tercihle karşılar.

Görev Tipi ve Sürekli Yükle Etkileşim

Yüksek ortam sıcaklığının etkisi, motorun görev tipiyle birlikte değerlendirilmelidir. Sürekli (S1) çalışan bir motor, sargı sıcaklığını kararlı bir tepe değere ulaştırır; ortam sıcaklığı yüksekse bu tepe değer izolasyon sınırına çok daha yakın olur. Görev tipi (S1-S6) seçimi, sıcak ortamda derating ihtiyacını doğrudan etkiler: kesintili görev tiplerinde motor soğuma fırsatı bulurken, sürekli yükte bu fırsat yoktur.

Bu nedenle sıcak ortamda sürekli çalışan bir motorda derating, kesintili çalışan bir motora göre daha belirleyicidir. Yük profili sürekli ve tam yüke yakınsa, hem izolasyon sınıfını yükseltmek hem de gücü düşürmek birlikte gerekebilir. Motorun gerçek yük oranını bilmek, gereğinden fazla derating uygulayıp motoru büyütmenin önüne geçer; saha verimi ve gerçek yük tespiti bu noktada yol gösterir.

Derating Faktörü Nasıl Ölçeklenir?

Güç düşüm faktörü, ortam sıcaklığı arttıkça kademeli olarak büyür. Kavramsal olarak: 40°C'de motor tam gücünü verirken, sıcaklık her bir kademe arttığında verilebilen güç belirli bir oranda azalır. Örneğin 50°C'de motor anma gücünün bir miktar altında, 60°C'de ise daha da altında çalıştırılır. Bu oranlar motor üreticisinin tablolarıyla netleşse de, mantık her zaman aynıdır: sıcaklık arttıkça termal pay daralır, güç düşer.

Bu ölçeklenme, neden ortam sıcaklığını gerçekçi ölçmenin kritik olduğunu gösterir. Birkaç derecelik hatalı bir tahmin, motorun ya gereksiz yere büyük seçilmesine ya da yetersiz kalıp ısınmasına yol açar. Doğru ölçüm, hem maliyet hem de güvenilirlik açısından doğru seçim için temeldir. Gereksiz büyük bir motor hem yatırım hem de düşük yük oranında verim ve güç faktörü kaybı demektir; yetersiz bir motor ise sürekli ısınma ve erken arıza demektir. Yük profili ve sıcaklık birlikte bilindiğinde, motor gücü hesabı daha sağlam yapılır.

Sıcak Ortamda Korozyon ve Sızdırmazlık

Sıcak hat çevresinde yalnızca sıcaklık değil; nem, buhar ve aşındırıcı gazlar da bulunabilir. Bu durumda gövdenin korozyona karşı korunması da önem kazanır. Kataforez kaplama ve boyama, sıcak ve nemli ortamda pik döküm gövdeyi korur. Ayrıca yağ keçesi ve sızdırmazlık çözümleri, sıcak ortamda tozun ve nemin içeri girmesini engelleyerek motorun ömrünü uzatır.

Sıcaklık İzleme ve Koruma

Yüksek ortam sıcaklığında çalışan bir motorda sargı sıcaklığını izlemek, ömrü korumanın etkili bir yoludur. PT100 ve termistör ile sıcaklık izleme, sargı sıcaklığı kritik seviyeye yaklaştığında uyarı veya durdurma sağlar. Bu, derating ile birlikte kullanıldığında motorun termal güvenliğini katmanlı hale getirir. Ayrıca soğutma kanatçıklarının temiz tutulması, sıcak ve tozlu ortamda soğutma kapasitesini korur.

Satın Alma ve Seçim Kontrol Listesi

  • Motorun çalışacağı gerçek ortam sıcaklığını ölçün (40°C üstü mü?).
  • Rakımı kontrol edin; 1000 m üzerinde ek derating gerekebilir.
  • Ortam sıcaklığına göre uygulanacak güç düşüm faktörünü belirleyin.
  • İzolasyon sınıfını (F/H) termal rezerv ihtiyacına göre seçin.
  • Gövde büyütmek mi gücü düşürmek mi olduğuna güç ve yer kısıtına göre karar verin.
  • Pik döküm gövdeyi sıcak ve zorlu ortamda termal dayanım için tercih edin.
  • Sıcak ve tozlu ortamda IP koruma ve sızdırmazlığı doğrulayın.
  • Sargı sıcaklığı izleme (PT100/termistör) ekleyin.
  • Seçimi en kötü durum (en yüksek sıcaklık + rakım) koşuluna göre yapın.

Ürün gamımızdan verimli elektrik motorları ve sıcak ortamlar için IE4 pik döküm motorlar sayfalarını inceleyebilir, doğru derating ve izolasyon sınıfı için HEM Motor ana sayfasından bize ulaşabilirsiniz.

Sıkça Sorulan Sorular

Ortam sıcaklığı 40°C'yi geçince motor gücü neden düşürülür?

Motorun verdiği güç, sargıdaki ısının dışarı atılabilmesiyle sınırlıdır. Ortam sıcaklığı yükseldiğinde motor ısıyı daha zor atar; aynı gücü verirse sargı izolasyon sınırını aşabilir. Bu yüzden 40°C üstünde, sargıyı korumak için motorun verebileceği güç bir faktörle düşürülür (derating).

Yüksek sıcaklıkta gövde büyütmek mi gücü düşürmek mi daha iyi?

İkisi de geçerli stratejidir. İş gerçekten daha düşük güçle yapılabiliyorsa gücü düşürmek ekonomiktir. Aynı işin tam güçte yapılması gerekiyorsa, bir üst gövdeye geçip motoru daha düşük yük oranında çalıştırmak ısıl olarak rahatlatır. Karar, güç ihtiyacına ve yer kısıtına bağlıdır.

İzolasyon sınıfı yüksek ortam sıcaklığında neyi değiştirir?

İzolasyon sınıfı, izin verilen sargı sıcaklığını belirler. H sınıfı, F sınıfına göre daha yüksek sıcaklığa dayanır ve daha geniş termal rezerv sağlar. Bu rezerv, yüksek ortam sıcaklığında gerekli derating miktarını azaltabilir veya motorun aynı güçte daha güvenli çalışmasını sağlar.
