Pik döküm gövdeli bir elektrik motoru satın alırken çoğu alıcı güç, devir ve verim sınıfına odaklanır; topraklama ve elektriksel güvenlik ayrıntısı ise genellikle devreye almaya bırakılır. Oysa motorun gövdesi pik döküm gibi iletken bir malzemeyse, doğru topraklama hem personel güvenliği hem de garanti ve sigorta açısından satın alma anında düşünülmesi gereken bir konudur. HEM Motor olarak hem üretici hem tedarikçi kimliğimizle, teslim ettiğimiz pik döküm motor gövdelerinde topraklama vidasının, klemens düzeninin ve koruma sınıfının uygulamaya uygun olmasını önemsiyoruz. Bu yazı, pik döküm motorda topraklama ve elektriksel güvenliği satın alma ve doğru bağlantı açısından ele alır.

Pik döküm motor klemens kutusunda topraklama vidası ve koruma iletkeni bağlantısı

Neden Pik Döküm Gövdede Topraklama Bu Kadar Önemli?

Pik döküm (cast iron) gövde, alüminyuma göre daha ağır ve mekanik olarak daha dayanıklıdır; ancak elektriksel olarak da iletkendir. Sargı izolasyonunda bir zayıflama veya kaçak oluştuğunda, gerilim doğrudan motor gövdesine geçebilir. Eğer gövde düzgün topraklanmamışsa, motora dokunan kişi üzerinden tehlikeli bir kaçak akım akabilir. Koruma topraklaması, tam da bu durumda kaçağı toprağa yönlendirip koruma cihazının (sigorta veya kaçak akım rölesi) devreyi açmasını sağlar. Bu nedenle pik döküm motorlarda gövde-toprak sürekliliği bir lüks değil, temel bir güvenlik şartıdır. Pik döküm gövdenin diğer avantajları ve seçimi için pik döküm mü alüminyum gövde mi yazımızı inceleyebilirsiniz.

Pik Döküm Gövdenin Elektriksel Güvenlikteki Rolü

Pik döküm gövde, mekanik dayanımının yanında elektriksel güvenlik açısından da kendine özgü bir davranış gösterir. Malzeme iletken olduğu için, doğru topraklandığında tüm gövde tek bir eşit potansiyel yüzey haline gelir; yani gövdenin herhangi bir noktasına dokunulduğunda potansiyel fark oluşmaz. Bu, alüminyuma kıyasla daha kütleli gövdenin avantajıdır: ısıyı ve mekanik darbeyi taşırken, topraklandığında güvenli bir referans yüzeyi sunar. Ancak bu avantaj yalnızca sürekli ve düşük dirençli bir topraklama bağlantısıyla anlam kazanır. Boyalı yüzey, kötü temas eden vida veya kopmuş iletken, bu eşit potansiyel yapısını bozar ve gövdenin bir kısmı gerilim altında kalabilir.

Sanayi sahalarında pik döküm motorlar genellikle metal şaseler, platformlar ve makine gövdeleriyle temas halindedir. Bu temas noktaları kendiliğinden bir topraklama gibi görünse de güvenilir değildir; boya, conta veya titreşimle gevşeyen bağlantılar süreklilik sağlamaz. Bu nedenle motorun kendi topraklama klemensinden tesisin koruma iletkenine doğrudan ve tasarlanmış bir bağlantı her zaman şarttır. HEM Motor olarak motor gövdesindeki topraklama noktalarını net biçimde belirtir ve sipariş aşamasında bu konuda yönlendirme yaparız.

Koruma Topraklaması (PE) ve Klemens Topraklama Vidası

HEM Motor pik döküm motorlarında topraklama iki noktada sağlanır: klemens kutusu içindeki topraklama vidası (PE klemensi) ve çoğu gövdede dış tarafta bulunan ikinci bir topraklama noktası. Doğru bağlantı, besleme kablosunun yeşil-sarı koruma iletkenini klemens kutusundaki topraklama vidasına, tam temas sağlayacak şekilde sıkmaktır. Vida altındaki boya veya oksit tabakası temizlenmeli, iletkenin kesiti faz iletkenleriyle uyumlu olmalıdır. Klemens kutusu ve kablo bağlantısının doğru yapılması, IP korumasının da korunması anlamına gelir; bu konuyu klemens kutusu ve kablo bağlantısı yazımızda ayrıntılandırdık.

Sipariş aşamasında motorun kaç kablo girişi (rakor) gerektireceği, klemens kutusunun yönü ve topraklama klemensinin kesiti netleştirilmelidir. Büyük güçlerde ayrı bir dış topraklama bağlantısı şart olabilir. HEM Motor olarak teklif verirken bu ayrıntıları sorar, projeye uygun klemens ve rakor düzenini öneririz.

Nötr ile Topraklama Karıştırılmamalı

Sahada en tehlikeli yanlış anlamalardan biri, nötr iletkeni ile koruma topraklamasının aynı şey sanılmasıdır. Nötr, normal çalışmada akım taşıyan bir iletkendir; koruma topraklaması ise yalnızca arıza anında akım taşıması beklenen, gövdeyi güvene alan ayrı bir iletkendir. Motorun gövdesini nötr hattına bağlamak, görünürde çalışsa da ciddi bir güvenlik açığıdır: nötr kopması durumunda gövde gerilim altında kalır. Bu nedenle pik döküm motorda topraklama vidasına yalnızca yeşil-sarı koruma iletkeni bağlanmalı, nötr ile asla karıştırılmamalıdır. Üç fazlı bağlantı ve uçların doğru kavranması için faz sırası ve dönüş yönü yazımız, klemens üzerindeki uçların yapısını anlamanıza yardımcı olur.

Doğru bağlantı şeması, motorun yıldız mı üçgen mi bağlanacağına ve besleme gerilimine göre değişir. Bu seçim hem performansı hem de güvenliği etkiler; yıldız-üçgen bağlantı şeması yazımız klemens bağlantısını adım adım açıklar. Topraklama vidası ise bu güç bağlantılarından bağımsız olarak her durumda bağlanmalıdır.

Gövde-Toprak Sürekliliği: Devreye Almada Ölçülmesi Gereken Değer

Topraklama vidasını sıkmak tek başına yeterli değildir; gerçek güvenlik, gövde ile tesis toprağı arasında düşük dirençli sürekli bir yolun var olmasıyla sağlanır. Devreye alma sırasında bu süreklilik bir ölçü aletiyle kontrol edilmelidir. Boyalı yüzeyler, paslı bağlantılar veya gevşek vidalar süreklilik direncini yükseltir ve koruma cihazının zamanında açmasını engelleyebilir. Motorun ilk çalıştırması ve devreye alma kontrolleri konusunda devreye alma kontrol listesi yazımız adım adım bir kontrol sırası sunar.

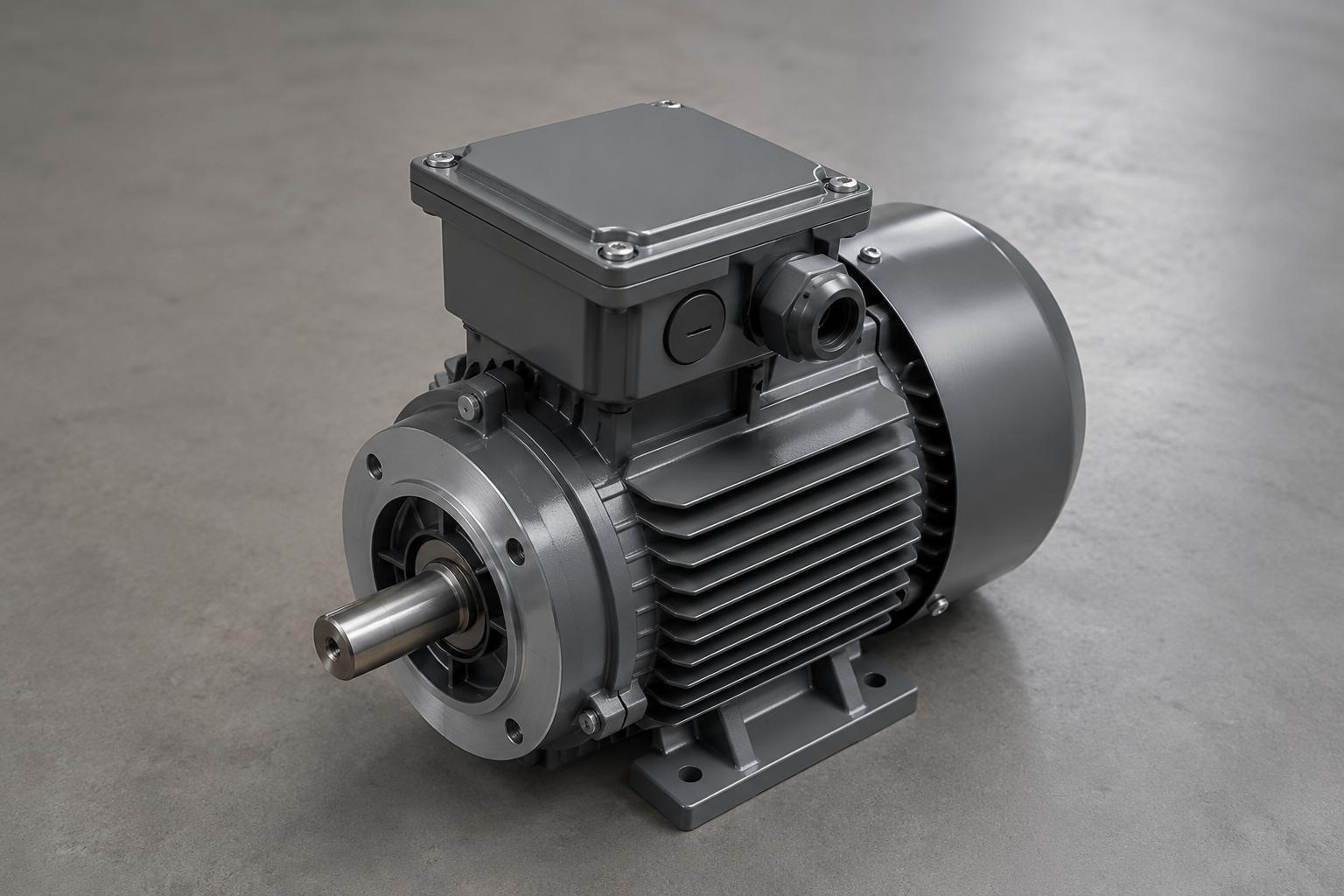

Pik döküm motorda gövde-toprak sürekliliği ve kaçak akım koruması ölçümü

Kaçak Akım Koruması (RCD) ile İlişki

Koruma topraklaması ve kaçak akım rölesi (RCD/RCCB) birlikte çalışır. Gövdeye geçen bir kaçak, topraklama iletkeni üzerinden akarken RCD bu dengesizliği algılar ve devreyi keser. Frekans sürücüsüyle beslenen motorlarda yüksek frekanslı kaçak akımlar oluşabileceğinden, uygun tip RCD seçimi önemlidir. Motor koruma donanımlarını motorla birlikte talep etmenizi öneririz; koruma donanımları satın alma yazımız bu paketi açıklar. Frekans sürücülü uygulamalar için VFD ile asenkron motor yazımız da yol göstericidir.

IP Koruma Sınıfı ile İlişki

Topraklama güvenliği, motorun IP koruma sınıfıyla doğrudan bağlantılıdır. IP55 veya daha yüksek bir koruma, klemens kutusuna nem ve toz girişini sınırlayarak izolasyon zayıflaması ve kaçak riskini azaltır. Tozlu, nemli veya açık saha ortamlarında doğru IP sınıfı seçmek, topraklama ihtiyacını tamamlar. IP koruma sınıfı seçimi ve sıcak ve tozlu ortamda izolasyon sınıfı yazılarımız bu seçimi destekler.

Topraklama İletkeni Kesiti ve Bağlantı Kalitesi

Koruma iletkeninin (PE) kesiti, faz iletkeninin kesitine göre belirlenir. Genel kuralda, küçük kesitlerde koruma iletkeni faz iletkeniyle aynı kesitte; büyük kesitlerde ise belirli bir oranda seçilir. Yetersiz kesitli bir topraklama iletkeni, kaçak akım anında ısınır ve koruma cihazı açana kadar güvenli yolu sağlayamayabilir. Bu nedenle motor gücü ve kablo kesiti belirlenirken topraklama iletkeninin kesiti de birlikte hesaplanmalıdır. Doğru kablolama, motor etiketindeki anma akımına göre planlanır; etiket bilgisinin doğru okunması için etiket eşleştirme yazımız yardımcı olur.

Bağlantı kalitesi de en az kesit kadar önemlidir. Topraklama vidası, üretici tarafından belirtilen tork değerinde sıkılmalı; gevşek bir bağlantı zamanla oksitlenip süreklilik direncini yükseltir. Titreşimli uygulamalarda (konkasör, kırma-eleme, ağır sanayi) vidaların gevşeme riski daha yüksektir; bu nedenle periyodik kontrol önerilir. Periyodik bakım planı için bakım ve periyodik kontrol takvimi yazımız bir çerçeve sunar.

Frekans Sürücülü Sistemlerde Topraklamaya Özel Dikkat

Frekans sürücüsü (VFD) ile beslenen pik döküm motorlarda topraklama, klasik şebeke beslemesinden farklı bir önem taşır. Sürücünün yüksek frekanslı anahtarlaması, motor gövdesinde ve kablolarda yüksek frekanslı kaçak akımlar oluşturabilir. Bu durumda ekranlı motor kablosu kullanımı, kablo ekranının her iki uçtan düzgün topraklanması ve sürücü-motor arası topraklama sürekliliğinin sağlanması önerilir. Aksi halde hem elektromanyetik girişim hem de rulman üzerinden geçen kaçak akımlar (yatak akımları) sorun yaratabilir. Bu konu, motor seçiminde sürücü gereksinimiyle birlikte değerlendirilmelidir.

Sipariş Öncesi Elektriksel Güvenlik İçin Sorulması Gerekenler

HEM Motor olarak pik döküm motor teklifinde topraklamayla ilgili şu noktaları netleştiriyoruz: besleme gerilimi ve faz sayısı, koruma iletkeni kesiti, klemens kutusu yönü ve rakor sayısı, ortam koşullarına göre IP sınıfı, kaçak akım koruması ihtiyacı ve frekans sürücüsü kullanılıp kullanılmayacağı. Bu bilgiler hem güvenli bir tesisat hem de garanti kapsamının korunması için kritiktir. Motorun gövde boyu ve mekanik bağlantısı için gövde boyu ve güç eşleşmesi yazımız faydalı olacaktır. Tozlu ve zorlu sahalarda motor koruması için taş ocağı ve maden sahasında motor koruma yazımız da konuyu tamamlar.

Ürün gamımızda IE3 elektrik motoru ve IE4 elektrik motoru seçenekleri pik döküm gövdeyle sunulur; montaj tipi için elektrik motoru bağlantı şekilleri sayfasını, redüktörlü çözümler için sonsuz dişli redüktörler ve helisel sonsuz dişli redüktörler sayfalarını inceleyebilirsiniz. Daha fazla rehber için pik döküm motorda korozyon koruması yazımıza ve ana sayfamıza bakabilirsiniz.

Sahada En Sık Karşılaşılan Topraklama Hataları

Tedarik ettiğimiz motorların sahadaki devreye alma süreçlerinde, elektriksel güvenliği zayıflatan tekrar eden hatalar görüyoruz. Birincisi, topraklama vidasının altındaki boya tabakasının temizlenmemesidir; bu durumda iletken görünürde bağlı olsa da gerçek bir süreklilik sağlanmaz. İkincisi, yeşil-sarı koruma iletkeninin yanlışlıkla nötr ile karıştırılması veya hiç bağlanmamasıdır. Üçüncüsü, klemens kutusu kapağının contası eksik veya hasarlı bırakıldığında nem ve tozun içeri girerek izolasyonu zamanla zayıflatmasıdır. Dördüncüsü ise topraklama iletkeninin yetersiz kesitte seçilmesidir.

Bu hataların ortak özelliği, motor ilk çalıştığında belirti vermemeleridir; sorun ancak bir kaçak oluştuğunda veya periyodik ölçümde ortaya çıkar. Bu yüzden topraklamayı devreye alma anında ölçmek ve belgelemek, ileride yaşanabilecek bir kaza veya garanti tartışmasının önüne geçer. HEM Motor olarak motoru teslim ederken klemens düzeni ve topraklama noktaları hakkında bilgi veriyor, doğru bağlantı için yönlendiriyoruz. Motorun genel arıza belirtilerini ve nedenlerini ele aldığımız elektrik motoru arızaları yazımız da bu kontrolleri tamamlar.

Topraklama Ölçümünün Belgelenmesi ve Devir-Teslim

Özellikle konkasör, kırma-eleme, çimento ve maden gibi ağır sanayi tesislerinde, topraklama sürekliliği ölçümünün yazılı olarak belgelenmesi giderek standart hale geliyor. Devreye alma sırasında ölçülen gövde-toprak süreklilik direnci ve kaçak akım koruma testlerinin kayıt altına alınması, hem iş güvenliği denetimlerinde hem de olası bir arıza incelemesinde işletmeyi korur. Bu kayıtlar, motorun teslim alındığı andan itibaren güvenli bir şekilde devreye alındığını gösterir ve sorumluluk zincirini netleştirir.

HEM Motor olarak teslim ettiğimiz motorların etiket bilgilerini, klemens düzenini ve topraklama noktalarını açık biçimde paylaşıyoruz; böylece tesisin elektrik ekibi devreye almayı doğru ve belgelenebilir biçimde yapabilir. Bu yaklaşım, özellikle çok motorlu tesislerde filo yönetimi açısından da değerlidir; benzer bir disiplini motor filosu yönetimi yazımızda ele aldık.

Topraklama, Garanti ve Sigorta İlişkisi

Elektriksel güvenlik yalnızca bir teknik konu değil, aynı zamanda ticari bir konudur. Yanlış veya eksik topraklama nedeniyle hasar gören bir motor çoğu zaman garanti kapsamı dışında kalır; çünkü hasarın kaynağı üründe değil tesisatta olur. Aynı şekilde, iş güvenliği açısından topraklaması yapılmamış bir motor, bir kaza durumunda işletmeyi hukuki ve sigorta açısından zor durumda bırakabilir. Bu nedenle motoru satın alırken topraklama düzenini, koruma donanımını ve IP sınıfını baştan doğru planlamak, hem güvenliği hem de yatırımın garanti güvencesini korur. HEM Motor olarak üretici ve satıcı kimliğimizle bu planlamayı teklif aşamasında birlikte yapıyoruz. Garanti kapsamının ayrıntıları için elektrik motoru garantisi neyi kapsar yazımıza göz atabilirsiniz.

Sıkça Sorulan Sorular

Pik döküm motorda topraklama mecburi mi?

Evet. İletken gövdeli her motorda olduğu gibi pik döküm gövdede de koruma topraklaması güvenlik için zorunludur. İzolasyon zayıfladığında gövdeye geçen gerilim, ancak topraklama iletkeni ve koruma cihazı sayesinde tehlikesiz hale gelir. Topraklamasız çalıştırılan bir motor, hem can güvenliği riski oluşturur hem de garanti ve sigorta kapsamı dışında kalabilir. Teklif aşamasında doğru topraklama düzenini birlikte planlarız.

Klemens kutusundaki topraklama vidası dışında ek topraklama gerekir mi?

Birçok pik döküm motor gövdesinde dış tarafta ikinci bir topraklama noktası bulunur ve özellikle büyük güçlerde bu noktanın da bağlanması önerilir. İhtiyaç, motorun gücüne, tesisin topraklama sistemine ve yerel uygulamaya göre belirlenir. Sipariş bilgilerini ilettiğinizde uygun klemens ve dış topraklama düzenini öneririz.

Kaçak akım rölesi motoru korur mu?

Kaçak akım rölesi (RCD) öncelikle insanı korur; gövdeye geçen kaçağı algılayıp devreyi keserek elektrik çarpması riskini azaltır. Motorun aşırı yük ve termik korumasını ise motor koruma şalteri veya termik röle sağlar. Bu nedenle güvenli bir tesisat için topraklama, RCD ve termik koruma birlikte değerlendirilmelidir. Motorla birlikte uygun koruma donanımı paketini teklif edebiliriz.
