Pik Döküm Gövdeli Motorda Darbe Dayanımı ve Gövde Rijitliği: Ağır Darbeli Yükte Neden Tercih Edilir?

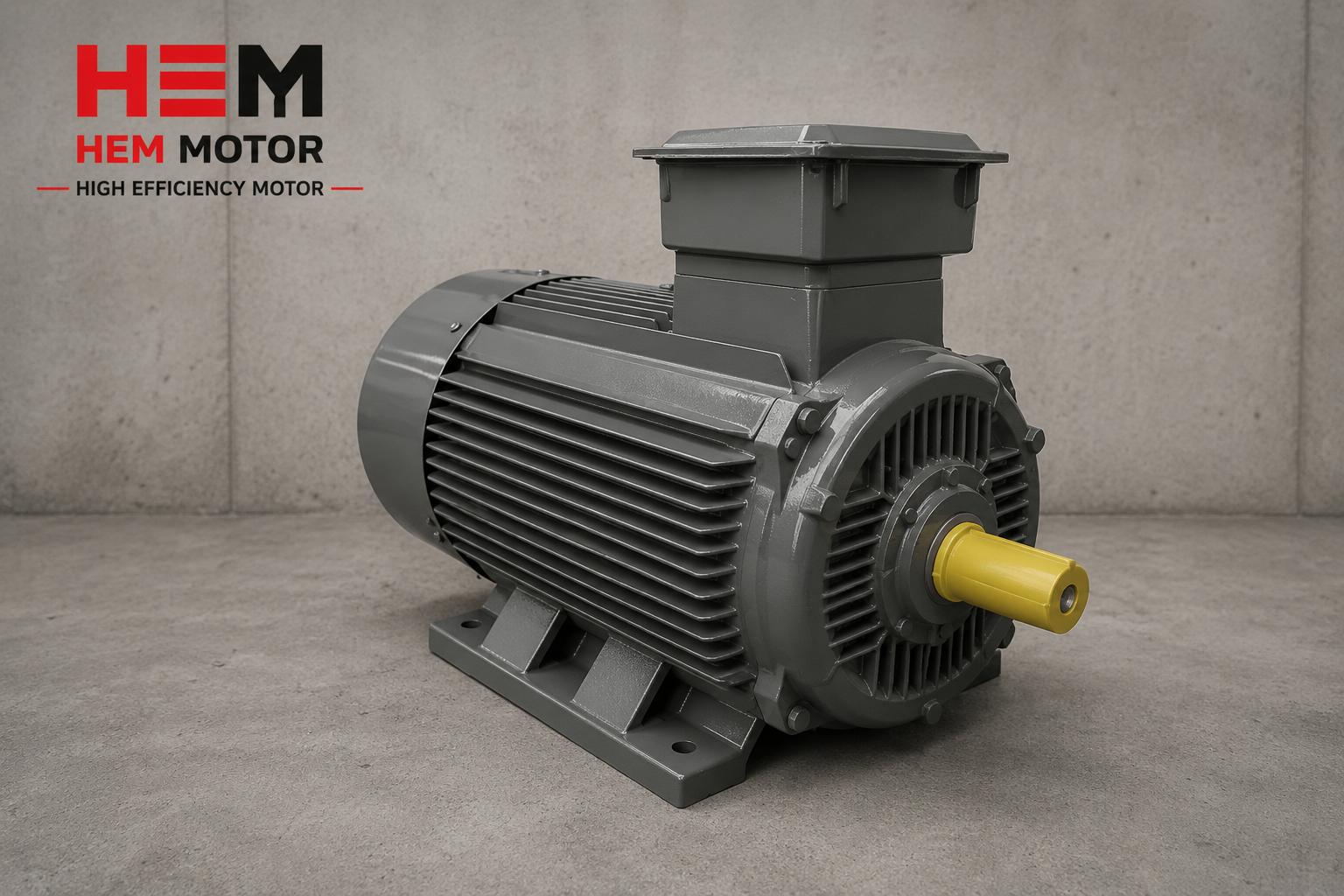

Bir konkasör, pres veya değirmen gibi ağır darbeli yük altında çalışan makinede motor seçimi yapılırken en sık tartışılan konu gövde malzemesidir. Pik döküm (cast iron) gövdeli motorların bu tür uygulamalarda neredeyse standart kabul edilmesinin nedeni çoğu zaman yanlış anlaşılır: mesele sadece “daha sağlam görünmesi” değildir. Asıl fark, pik dökümün titreşim sönümleme, gövde rijitliği ve darbe dayanımı konusunda sunduğu mekanik üstünlüktür. Bu yazıda pik döküm gövdeli motorların ağır ve darbeli yükte neden tercih edildiğini, alüminyum gövdeyle rijitlik ve darbe ekseninde nasıl ayrıştığını ele alıyoruz. Bu içerik, korozyon veya ağırlık değil, özellikle rijitlik ve darbe dayanımı üzerine odaklanır.

Gövde Malzemesi Neden Mekanik Performansı Belirler?

Bir elektrik motorunda gövde, sadece sargıyı ve rotoru içine alan bir kabuk değildir; aynı zamanda rulman yataklarını taşıyan, mili hizada tutan ve makinenin yarattığı kuvvetleri karşılayan taşıyıcı bir yapıdır. Bu nedenle gövde malzemesinin sertliği, kütlesi ve sönümleme kapasitesi, motorun darbeli yük altındaki davranışını doğrudan belirler.

Pik döküm, dökme demir ailesinden bir malzemedir ve içyapısındaki grafit yapı sayesinde titreşim enerjisini emme (sönümleme) kabiliyeti yüksektir. Aynı zamanda yüksek kütlesi ve rijit yapısı, motor gövdesinin darbe altında esnemesini ve rezonansa girmesini zorlaştırır. Pik döküm gövdenin genel avantajlarını Pik Döküm mü Alüminyum Gövde mi? yazımızda da ele aldık; bu yazıda ise konuyu darbe ve rijitlik ekseninde derinleştiriyoruz.

Rijitlik Nedir, Neden Önemlidir?

Rijitlik, bir yapının kuvvet altında ne kadar az deforme olduğunu ifade eder. Yüksek rijitlikli bir gövde, makineden gelen ani kuvvetlerde mili ve rulman yataklarını hizada tutar; düşük rijitlikli bir gövde ise mikro düzeyde esneyerek mil hizasının bozulmasına, rulman yüklerinin artmasına ve titreşimin büyümesine yol açar. Darbeli yükte bu fark, doğrudan motorun ömrünü etkiler.

Titreşim Sönümleme: Pik Dökümün Sessiz Avantajı

Darbeli yük, motora periyodik ya da ani titreşim olarak yansır. Çeneli konkasörün her devirde uyguladığı darbe, presin her vuruşu veya değirmenin içindeki malzeme darbeleri, motora geri tepme olarak gelir. Pik dökümün içyapısı bu titreşim enerjisini emerek hem gürültüyü hem de yapısal yorulmayı azaltır.

Düşük titreşim, sadece konfor değil, ömür meselesidir: titreşim azaldıkça rulman, mil ve sargı üzerindeki mekanik stres de azalır. Motorda titreşim ve balansın kalite üzerindeki etkisini Elektrik Motorunda Titreşim ve Balans (ISO 10816/20816) yazımızda, düşük sesli motor seçimini ise Elektrik Motorunda Gürültü ve Titreşim yazımızda inceledik.

Darbe Dayanımı ve Mekanik Koruma (IK)

Darbe dayanımı, motorun dışarıdan gelen mekanik darbelere (düşen malzeme, çarpma, sıçrayan taş) karşı gösterdiği direnci ifade eder ve genellikle IK koruma kavramıyla ilişkilendirilir. Pik döküm gövde, yüksek sertliği sayesinde bu tür darbelerde çatlamaya ve kalıcı deformasyona karşı belirgin biçimde daha dayanıklıdır. Taş ocağı, maden ve kırma-eleme tesisi gibi ortamlarda bu özellik kritik önemdedir.

Saha koşullarında motoru toz, nem ve darbeye karşı korumayı Taş Ocağı ve Maden Sahasında Motor Koruma yazımızda ele aldık. Darbeli yükte volan ve atalet etkisini ise Darbeli Yükte Motor Seçimi: Volan, Atalet ve Konkasör Tahriki yazımızda inceledik.

Ağır ve Darbeli Yük Uygulamaları

Pik döküm gövdenin rijitlik ve darbe avantajı, şu uygulamalarda doğrudan kendini gösterir:

• Konkasör ve kırıcılar: Çeneli, darbeli ve konik kırıcılarda sürekli darbe yükü vardır. Doğru kW seçimini Konkasör Motoru kW Seçimi yazımızda anlattık.
• Presler ve plastik kırma: Ani yük sıçramaları gövdeyi zorlar. Plastik Enjeksiyon ve Kırma Makinelerinde Motor Seçimi yazımız yük profilini açıklar.
• Değirmenler: İçerideki malzeme darbeleri titreşim üretir. Maden ve Cevher Değirmeni Motorları yazımız yüksek tork ihtiyacını ele alır.
• Madencilik: Ağır hizmet koşulları rijit gövde ister. Çimento Fabrikası Elektrik Motorları yazımız değirmen ve fan tahrikini kapsar.
• Konkasör besleyici ve bunker: Vibrasyon motorları sürekli titreşim altındadır; besleyici ve bunker titreşim motoru seçimine bakabilirsiniz.

Pik Döküm ile Alüminyum: Rijitlik ve Darbe Ekseninde Kıyas

Alüminyum gövdeli motorlar hafif, kompakt ve küçük güçlerde ekonomiktir; redüktör girişi ve hafif uygulamalar için idealdir. Ancak rijitlik ve darbe dayanımı söz konusu olduğunda pik döküm öne çıkar:

• Rijitlik: Pik döküm, aynı gövdede daha yüksek kütle ve sertlik sunarak darbe altında daha az deforme olur.
• Titreşim sönümleme: Pik dökümün grafitli içyapısı titreşimi alüminyuma göre daha iyi emer.
• Darbe (IK) dayanımı: Pik döküm, çarpma ve düşen malzemeye karşı çatlamaya daha dirençlidir.
• Yatak taşıma kararlılığı: Rijit gövde, rulman yataklarını hizada tutarak rulman ömrünü uzatır.

Pik döküm motorlarda rulman ve yatak ömrünü Pik Döküm Motorlarda Rulman ve Yatak Ömrü yazımızda, gövde büyüklükleri ve ağırlık konusunu ise Pik Döküm Motor Gövde Büyüklükleri (IEC 56-355) yazımızda ele aldık. Mil, kama ve kaplin uyumu için Pik Döküm Motorda Mil Çapı, Kama ve Kaplin yazımıza bakabilirsiniz. Genel malzeme seçimini Pik Döküm mü Alüminyum Gövde mi? yazımız özetler.

Darbeli Yükte Motorun Ömrünü Uzatan Diğer Etkenler

Rijit gövde tek başına yeterli değildir; darbeli yükte ömrü uzatmak için bütünsel bir yaklaşım gerekir:

• Doğru kW ve servis faktörü: Ani yük sıçramalarını karşılayacak güç payı bırakın.
• Uygun rulman ve yağlama: Darbe, toz ve yağlamanın rulman ömrüne etkisini Konkasör ve Değirmen Motorunda Rulman Ömrü yazımızda anlattık.
• Doğru yol verme: Yüksek atalet ve darbeli yükte yumuşak kalkış önemlidir; konkasör motoruna yol verme yazımıza bakın.
• Soğutma ve aşırı ısınma kontrolü: Tam yükte sürekli çalışmada motor soğutması ve aşırı ısınma yazımız yol gösterir.
• Toz sızdırmazlığı: Yüksek IP koruma için toz sızdırmazlığı ve IP65/IP66 yazımız faydalıdır.

Sıkça Sorulan Sorular

Pik döküm gövde darbeli yükte alüminyumdan neden daha iyidir?

Çünkü pik döküm daha yüksek kütle ve sertlikle daha rijit bir yapı sunar; darbe altında daha az deforme olur ve grafitli içyapısı sayesinde titreşim enerjisini daha iyi emer. Bu, mil hizasını korur, rulman yüklerini azaltır ve yapısal yorulmayı geciktirir. Konkasör, pres ve değirmen gibi ağır darbeli yüklerde bu üstünlük doğrudan ömür kazancına dönüşür.

Alüminyum gövdeli motor ağır darbeli yükte hiç kullanılamaz mı?

Küçük güçlerde ve hafif darbeli uygulamalarda alüminyum gövde uygun olabilir; hafifliği ve kompaktlığı redüktör girişi gibi yerlerde avantaj sağlar. Ancak yoğun ve sürekli darbeli yükte, rijitlik ve titreşim sönümleme ihtiyacı arttıkça pik döküm gövde daha güvenli ve uzun ömürlü tercihtir.

Pik döküm gövde titreşimi tamamen ortadan kaldırır mı?

Hayır; pik döküm titreşimi azaltır ve enerjisini emer, ancak balans, doğru montaj, uygun yol verme ve sağlam temel de gereklidir. Gövde malzemesi ömrü uzatan önemli bir etkendir, fakat tek başına yeterli değildir; bütünsel bir motor seçimi ve montaj yaklaşımı gerekir.

Teklif Alın

Konkasör, pres, değirmen veya başka bir ağır darbeli yük uygulaması için rijit ve dayanıklı pik döküm gövdeli motor arıyorsanız, ekibimiz yük profilinize ve saha koşullarınıza uygun motoru birlikte belirler. Hemen +90 (532) 345 49 86 numarasından bize ulaşın veya iletişim sayfamız üzerinden teklif talep edin.

Ağır Darbeli Yükte Motor Seçim Kontrol Listesi

• Uygulamanın darbe profilini (periyodik/ani) belirleyin.
• Rijit gövde için pik döküm seçeneğini önceliklendirin.
• Ani yük sıçramaları için yeterli kW ve güç payı bırakın.
• Uygun rulman tipi ve yağlama planını netleştirin.
• Yumuşak kalkış (soft starter/yıldız-üçgen) ihtiyacını değerlendirin.
• Saha tozu ve nemine göre IP koruma sınıfını seçin.
• Montaj zemininin ve şasenin rijitliğini kontrol edin.
• Mil çapı, kama ve flanş ölçülerini doğrulayın.
• Titreşim ve balans kabul değerlerini sorgulayın.
• Teklif isterken yük tipi ve ortam bilgilerini eksiksiz iletin.
