Taş kırma tesisinde ana kırıcı motoru durduğunda bütün hat durur; bu yüzden konkasör motoru kW seçimi, hem üretim kapasitenizi hem de duruş maliyetinizi doğrudan belirleyen ticari bir karardır. Çeneli, darbeli ve konik kırıcılar farklı yük karakterine sahiptir; aynı tonajda bile kırıcı tipine göre gereken motor gücü ve momenti değişir. Bu rehber; her kırıcı tipi için tipik güç aralıklarını, neden yüksek kalkış momenti gerektiğini, volan ve atalet etkisini ve stoktan hızlı tedarik için bize ne göndermeniz gerektiğini alıcı gözüyle özetler. HEM Motor olarak taş kırma ve eleme tesisi motorlarını IE3 ve IE4 verimlilik sınıflarında, pik döküm gövdeli, IP55 korumalı ve 0,55 kW–355 kW güç aralığında stoktan sunuyoruz.

Konkasör motoru kW seçimi: çeneli, darbeli ve konik kırıcı güç aralıkları

Kırıcı Tipine Göre Güç Aralığı: Çeneli, Darbeli, Konik

Konkasör motoru seçiminde ilk adım, hangi kırıcı tipiyle çalıştığınızı ve bu tipin yük profilini bilmektir. Motor gücü her zaman kırıcı üreticisinin tahrik gücü tavsiyesine göre belirlenir; aşağıdaki aralıklar saha tipik değerleridir ve sipariş öncesi mutlaka makine etiketiyle teyit edilir.

Çeneli (Jaw) Kırıcı Motoru

Çeneli kırıcılar genellikle birincil kırma kademesinde, büyük blok malzemeyi kırmak için kullanılır. Yük darbeli ve değişkendir; bu yüzden çeneli kırıcıda motor yüksek kalkış momenti ve güçlü bir volan etkisiyle birlikte çalışır. Tipik güç aralığı küçük mobil tesislerde 30–55 kW'tan başlayıp, orta-büyük sabit tesislerde 90 kW, 110 kW, 132 kW ve üzerine çıkar. Çeneli kırıcının darbeli yük karakteri ve volan-atalet dengesini ayrıntılı incelemek isterseniz darbeli yükte motor seçimi: volan, atalet ve konkasör tahriki yazımız temel kaynaktır.

Darbeli (Impact) Kırıcı Motoru

Darbeli kırıcılar yüksek devirde dönen rotorla malzemeyi çarparak kırar; yumuşak-orta sertlikteki taşta yüksek kapasite sağlar. Rotorun ataleti yüksek olduğundan motor, devre girerken büyük bir kütleyi hızlandırmak zorundadır. Bu da yüksek kalkış akımı ve uzun kalkış süresi demektir. Darbeli kırıcılarda tipik güç aralığı 45–55 kW'tan başlar, orta-büyük tesislerde 110 kW, 132 kW, 160 kW ve üzerine ulaşır. Yol verme yöntemi burada kritik olur; doğru seçim için konkasör motoruna yol verme: soft starter, yıldız-üçgen ve doğrudan yol verme yazımıza bakın.

Konik (Cone) Kırıcı Motoru

Konik kırıcılar ikincil ve üçüncül kademede, daha üniform tane boyutu için kullanılır. Yük daha kararlıdır ama sürekli tam yükte çalışır; bu yüzden konik kırıcı motorunda öncelik sürekli (S1) çalışmada ısı dayanımı ve verimdir. Tipik güç aralığı 75 kW'tan başlayıp 132 kW, 160 kW, 200 kW ve üzerine çıkar. Sürekli tam yükte ısınma yönetimi konik kırıcıda öne çıkar; bu konuda konkasör tesisinde motor soğutması ve aşırı ısınma yazımız yol gösterir.

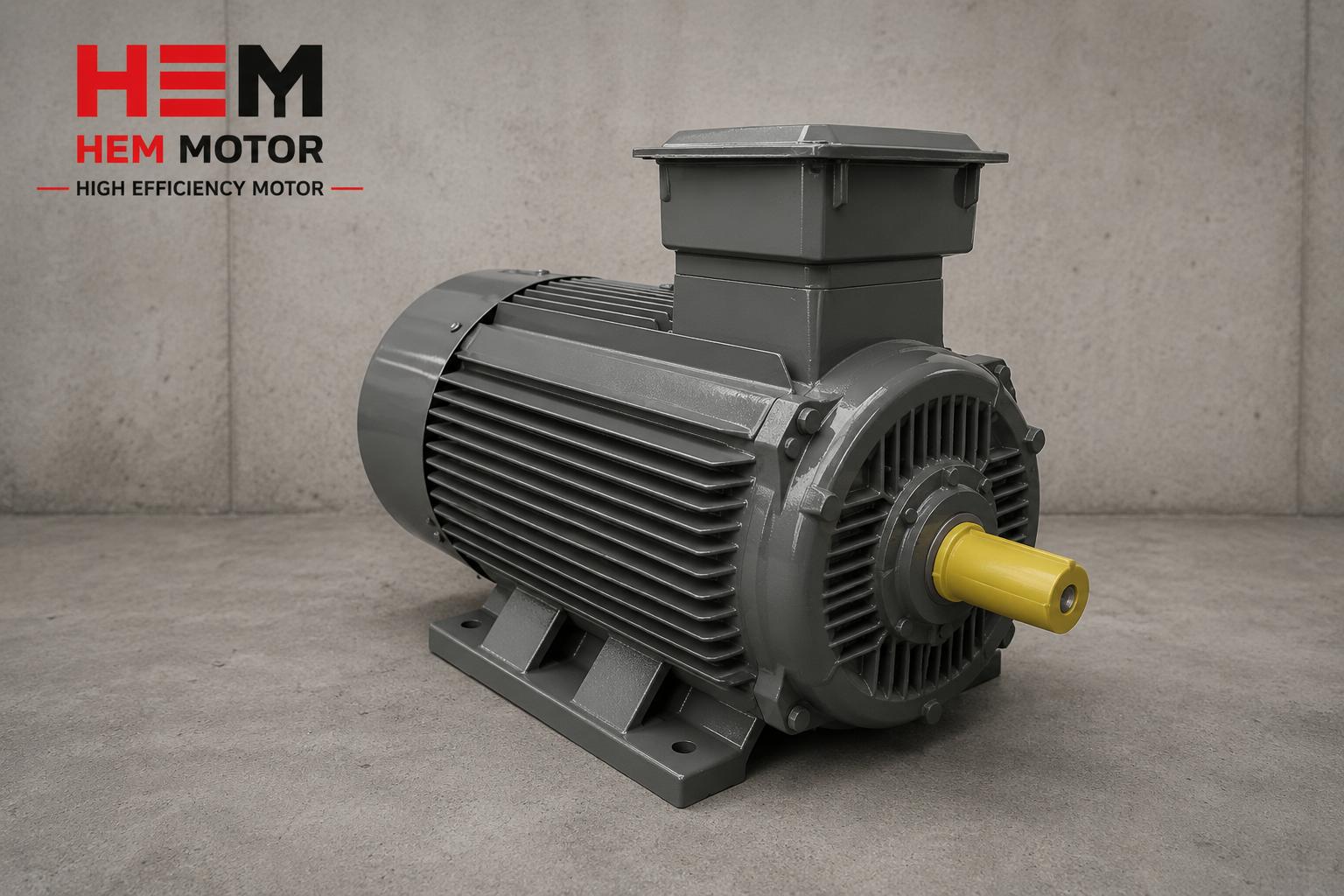

Pik döküm gövdeli konkasör motorunun yüksek kalkış momenti ve volan etkisi

Neden Yüksek Kalkış Momenti? Volan ve Atalet Etkisi

Konkasör motorlarını genel sanayi motorlarından ayıran en önemli özellik kalkış momentidir. Bir konkasör boşta değil, çoğu zaman gövdesinde kalan malzemeyle birlikte yola verilir; ayrıca çeneli ve darbeli kırıcılarda büyük bir volan/rotor kütlesi hızlandırılmalıdır. Bu nedenle:

  • Motorun kalkış momenti, yükün karşı momentini rahatça aşmalıdır; aksi halde motor yola çıkamaz veya kalkışta aşırı ısınır.
  • Volan, kırma anındaki ani yük darbelerini absorbe ederek motorun anlık aşırı zorlanmasını azaltır; bu yüzden volan-atalet dengesi motor seçimini etkiler.
  • Yüksek kalkış akımı, şebeke ve trafo tarafında gerilim çökmesine yol açabilir; bu yüzden yol verme yöntemi (soft starter / yıldız-üçgen) motorla birlikte planlanmalıdır.

Madencilik ve taş kırma uygulamalarında yüksek tork üreten, ağır hizmet koşullarına dayanıklı motorların pik döküm gövdeyle sunulması bu yüzden önemlidir. Pik döküm gövdenin darbe ve titreşim dayanımını pik döküm mü alüminyum gövde mi? motor satın alma kararında ortam koşulları yazımızda karşılaştırdık.

Stok, Duruş Maliyeti ve Hızlı Tedarik

Taş kırma tesisinde her duruş saati doğrudan üretim kaybıdır. Ana kırıcı motoru arızalandığında günlerce beklemek yerine, sahada en çok arızalanan güçlerde yedek motor stoğu bulundurmak en güvenli yoldur. Sık kullanılan konkasör güçlerinde (örneğin 55, 75, 90, 110, 132, 160 kW) stoktan teslim, hattınızı saatler içinde yeniden ayağa kaldırır. Tesisinizde hangi güçleri stokta bekletmeniz gerektiğini işletmeler için kritik yedek motor listesi: hangi güçler stokta bekletilmeli? yazımız planlamanıza yardımcı olur. Arıza anında duruş maliyetini düşürmenin yollarını ise konkasör tesisinde motor arızası ve duruş maliyetini azaltma yazımızda topladık.

Konkasör ürün ailemizi IE4 elektrik motoru ve IE3 elektrik motoru sayfalarından inceleyebilir, taş kırma motorlarının tümüne konkasör ve taş kırma motorları kategorimizden, tüm ürün gamına ise HEM Motor ana sayfası üzerinden ulaşabilirsiniz. Toz ve nemden korunma için konkasör motorunda toz sızdırmazlığı ve IP65/IP66 koruma yazımız saha tedarikinde tamamlayıcıdır.

Sürekli Tam Yük ve Isınma Yönetimi

Konkasör motorları, genel sanayi motorlarından farklı olarak çoğu zaman vardiya boyunca sürekli tam yükte çalışır. Bu rejim, motorun ısı yönetimini doğrudan zorlar ve yanlış seçim erken sargı arızasına yol açar. Sürekli tam yükte güvenilir çalışma için tedarik kararınızda şunları gözetin:

  • F sınıfı izolasyon ve yeterli güç payı: Sürekli tam yükte sargı sıcaklığı yükseldiğinden, izolasyon sınıfı ve doğru boyutlandırma kritik olur.
  • Pik döküm gövde: Pik döküm hem mekanik darbeye dayanır hem de ısıyı iyi atar; ağır hizmet konkasör uygulamasının standart gövde tercihidir.
  • Temiz soğutma yüzeyi: Taş tozu, soğutma kanatçıklarını kapatarak motoru boğabilir; düzenli temizlik verim ve ömrü doğrudan etkiler.

Motoru gereğinden küçük seçmek sürekli tam yükte aşırı ısınmaya, gereğinden büyük seçmek ise düşük yükte verim ve güç faktörü kaybına yol açar; doğru güç payını belirlemek için motoru kaç yükte çalıştırmalı? verim, güç payı ve doğru boyutlandırma yazımız yol gösterir. Sıcak ve tozlu ortamda izolasyon sınıfı seçimini ise sıcak ve tozlu ortamda motor: izolasyon sınıfı (F/H) ve pik döküm gövde seçimi yazımızda ele aldık.

Toz, Nem ve Darbeden Koruma: Saha Koşulları

Taş ocağı ve kırma-eleme tesisi, bir motor için en zorlu ortamlardan biridir: yoğun taş tozu, açık sahada nem ve yağmur, sürekli titreşim ve darbe. Bu koşullarda motor seçerken iki başlık öne çıkar:

  • IP koruma sınıfı: Standart IP55 çoğu konkasör uygulaması için yeterlidir; ancak çok yoğun tozlu veya yıkamalı sahalarda daha yüksek koruma (IP65/IP66) talep edilebilir.
  • Klemens kutusu ve kablo girişi sızdırmazlığı: Tozun ve nemin motora girdiği en zayıf nokta genellikle klemens kutusudur; doğru rakor ve sızdırmazlık şarttır.

Saha koşullarına karşı korumayı taş ocağı ve maden sahasında motor koruma: toz, nem ve darbe yazımızda; toz sızdırmazlığını ise konkasör motorunda toz sızdırmazlığı ve IP65/IP66 koruma yazımızda ayrıntılı işledik. Genel IP koruma sınıfı seçimi için elektrik motorunda IP koruma sınıfı seçimi: IP55, IP65, IP66 temel kaynaktır.

Ana Kırıcı Dışındaki Motorlar: Besleyici, Elek ve Bant

Bir kırma-eleme tesisinde yalnızca ana konkasör motoru yoktur; besleyici (titreşimli bunker), elek, konveyör bant ve toz aspirasyon motorları da hattın çalışmasını birlikte sağlar. Bu motorların güçleri ana kırıcıya göre daha düşüktür ama her biri durduğunda hat yine durur. Bu yüzden tesis bazlı tedarikte tüm motor envanterini birlikte değerlendirmek gerekir:

  • Besleyici/bunker titreşim motorları: Özel vibrasyon motorları veya redüktörlü tahrikler; sürekli titreşim altında çalışır.
  • Elek ve bant motorları: Genellikle 4 veya 6 kutuplu, redüktörle birlikte kullanılan orta güç motorları.
  • Aspirasyon/fan motorları: Toz kontrolü için sürekli çalışan fan motorları.

Ana kırıcı dışındaki motorların seçimini kırma-eleme tesisinde ana kırıcı dışındaki motorlar: elek, besleyici ve bant tahriki yazımızda; besleyici titreşim motorunu ise konkasör besleyici ve bunker titreşim (vibrasyon) motoru seçimi yazımızda ele aldık. Mobil tesis kullanıyorsanız mobil konkasör ve taşınabilir kırma tesisinde elektrik motoru tedariki yazımız tamamlayıcıdır.

Konkasör Motoru Rulman Ömrü: Darbe ve Toz Etkisi

Konkasör motorlarında rulman, sürekli darbeli yük ve titreşim altında çalıştığı için en kritik aşınma noktasıdır. Bir konkasör motorunun erken arızalanmasının arkasında çoğu zaman rulman sorunu yatar. Rulman ömrünü uzatmak için tedarik ve bakımda şunlara dikkat edin:

  • Ağır hizmet rulman seçimi: Darbeli yükte standart rulman yerine güçlendirilmiş, ağır hizmet rulmanı tercih edilir.
  • Doğru gresleme periyodu: Tozlu ortamda gres daha hızlı kirlenir; düzenli gresleme rulman ömrünü doğrudan uzatır.
  • Sızdırmazlık: Yağ keçesi ve sızdırmazlık elemanları, taş tozunun rulmana ulaşmasını engeller.

Konkasör ve değirmen motorlarında rulman ömrünü darbe, toz ve yağlama açısından konkasör ve değirmen motorunda rulman ömrü: darbe, toz ve yağlama yazımızda ayrıntılı ele aldık. Erken arıza belirtilerini ve ne zaman müdahale edilmesi gerektiğini ise elektrik motoru arızaları: belirtiler, nedenler ve ne zaman değişmeli? yazımızda bulabilirsiniz.

Çimento ve Madencilik: Ağır Sanayi Uygulamaları

Konkasör motorları yalnızca agrega tesislerinde değil; çimento fabrikalarında ve madencilik sahalarında da yoğun kullanılır. Bu uygulamalarda motorlar daha da zorlu koşullarla karşılaşır: yüksek sıcaklık, sürekli toz, büyük güçler ve 7/24 çalışma. Bu nedenle ağır sanayi uygulamalarında motor seçerken pik döküm gövde, yüksek izolasyon dayanımı ve güçlü rulman yapısı standart beklentidir.

Çimento fabrikası motorlarını (değirmen, fan ve konveyör) çimento fabrikası elektrik motorları: değirmen, fan ve konveyör yazımızda; madencilik sektörü için yüksek tork ve dayanım gerektiren motor seçimini ise sektörel gam içinde değerlendiriyoruz. Konkasör tesisinde motor soğutması ve aşırı ısınmaya karşı önlemleri konkasör tesisinde motor soğutması ve aşırı ısınma yazımızda topladık.

Yedek Motor Stoğu ve Tedarik Sözleşmeleri

Madencilik ve büyük taş kırma tesislerinde duruş maliyeti çok yüksek olduğu için, kritik motorların yedeğinin garanti altına alınması iş güvenliği kadar önemlidir. Tedarik sözleşmesiyle kritik stok güvencesi, ana kırıcı motoru gibi temin süresi uzun olabilecek büyük güçlerde beklenmedik duruşları önler. Bu yaklaşımı madencilikte motor tedarik sözleşmeleri: yedeklilik ve kritik stok güvencesi yazımızda; büyük güçlü motorların termin ve nakliye planlamasını ise 90 kW üzeri büyük güç elektrik motoru tedariki yazımızda ele aldık. Doğru teklif için kırıcı ve motor bilgilerini eksiksiz iletmenin önemini elektrik motoru teklif isterken verilmesi gereken 8 bilgi yazımız anlatır.

Konkasör Motorunda Verimlilik ve İşletme Maliyeti

Konkasör motorları yüksek güçlü ve sürekli çalıştığı için, verimlilik sınıfı seçimi taş kırma tesisinin işletme maliyetini doğrudan etkiler. Büyük güçlü bir konkasör motoru günde uzun saatler çalıştığında, IE3 yerine IE4 verimli bir motor tercih etmek, zamanla kayda değer bir enerji tasarrufu sağlar. Bu tasarruf, özellikle elektrik maliyetinin işletme giderlerinde büyük yer tuttuğu agrega ve madencilik tesislerinde önemlidir. Konkasör motoru seçerken yalnızca güç ve momenti değil, yaşam boyu enerji maliyetini de hesaba katmak doğru bir alıcı yaklaşımıdır.

Konkasör tesisinde verimlilik, motorun doğru boyutlandırılmasıyla da yakından ilişkilidir. Motor gereğinden büyük seçilirse hem ilk maliyet artar hem de düşük yükte verim ve güç faktörü düşer; gereğinden küçük seçilirse sürekli tam yükte aşırı ısınır. Doğru güç payını belirlemek için motoru kaç yükte çalıştırmalı? verim, güç payı ve doğru boyutlandırma yazımız temel kaynaktır. Yüksek verimli motorla işletme maliyetini düşürmenin bütünsel mantığını ise yüksek verimli motorlarda toplam sahip olma maliyeti (TCO) nasıl hesaplanır? yazımızda ele aldık. Konkasör motorunun gücünü ve devrini doğru anlamak için HP mi kW mı? elektrik motoru gücünü doğru anlama ve sipariş rehberi yazımızdan da faydalanabilirsiniz.

Sıkça Sorulan Sorular

Çeneli kırıcımla aynı tonajdaki darbeli kırıcı neden farklı kW istiyor?

Çünkü iki kırıcı farklı yük profiliyle çalışır. Çeneli kırıcı malzemeyi sıkıştırarak kırar ve darbeli, değişken bir yük üretir; darbeli kırıcı ise yüksek devirli bir rotorla malzemeyi çarparak kırar ve büyük rotor ataletini hızlandırmak için daha yüksek kalkış kabiliyeti ister. Bu yüzden aynı tonajda bile gereken motor gücü ve momenti kırıcı tipine göre değişir. Doğru kW her zaman kırıcı üreticisinin tahrik gücü tavsiyesiyle teyit edilir.

Konkasör motorunda yüksek kalkış momenti neden bu kadar önemli?

Konkasör çoğu zaman gövdesinde malzeme varken yola verilir ve büyük bir volan/rotor kütlesi hızlandırılır. Motorun kalkış momenti yükün karşı momentini aşamazsa motor yola çıkamaz veya kalkışta aşırı ısınır. Bu yüzden konkasör motorları yüksek kalkış momenti ve ağır hizmet koşullarına dayanıklı yapıyla seçilir; yol verme yöntemi de (soft starter veya yıldız-üçgen) motorla birlikte planlanır.

Konkasör motoru için hangi güçleri stokta bulundurmalıyım?

Taş kırma tesislerinde en çok 55, 75, 90, 110, 132 ve 160 kW gibi orta-büyük güçler kullanılır. Hattınızdaki ana kırıcı, besleyici ve bant motorlarının güçlerini çıkararak en kritik birkaç motoru yedekte bulundurmanız, arıza anında günlerce süren teslim beklemesini saatlere indirir. Tesisinize özel kritik yedek listesini birlikte çıkarabiliriz.

Teklif Alın

Çeneli, darbeli veya konik kırıcınız için doğru kW'da konkasör motoruna mı ihtiyacınız var? Kırıcının marka-model bilgisini ve mevcut motorun etiket değerlerini bize iletin; uygun güç, devir ve montaj tipindeki motoru stok durumuyla birlikte hızla teklifleyelim. Hemen arayın: +90 (532) 345 49 86 veya iletişim sayfamız üzerinden ulaşın. Tesis bazlı yedek motor stoku ve hızlı sevkiyat için projenizi değerlendirelim.
