Pik döküm gövdeli bir elektrik motorunu satın aldığınızda, çoğu zaman gözden kaçan ama montaj gününde işin kaderini belirleyen ayrıntı motorun mil çapıdır. Yanlış mil çapı, uyumsuz kama ölçüsü ya da hatalı dengelenmiş bir kaplin; aldığınız motorun gücünü, verimini ve ömrünü tek başına etkileyebilir. HEM Motor olarak hem üretici hem satıcı kimliğimizle en sık karşılaştığımız sipariş hatalarının başında, gövde boyu doğru seçilmiş ama mil ucu, kama ve kaplin uyumu kontrol edilmemiş motorlar geliyor. Bu rehber, bir pik döküm motor satın alırken mil çapı, kama ve kaplin eşleştirmesini doğru yapmanız, böylece sahaya geldiğinde sökme-takma derdi yaşamadan çalışan bir mekanik sistem kurmanız için hazırlandı.

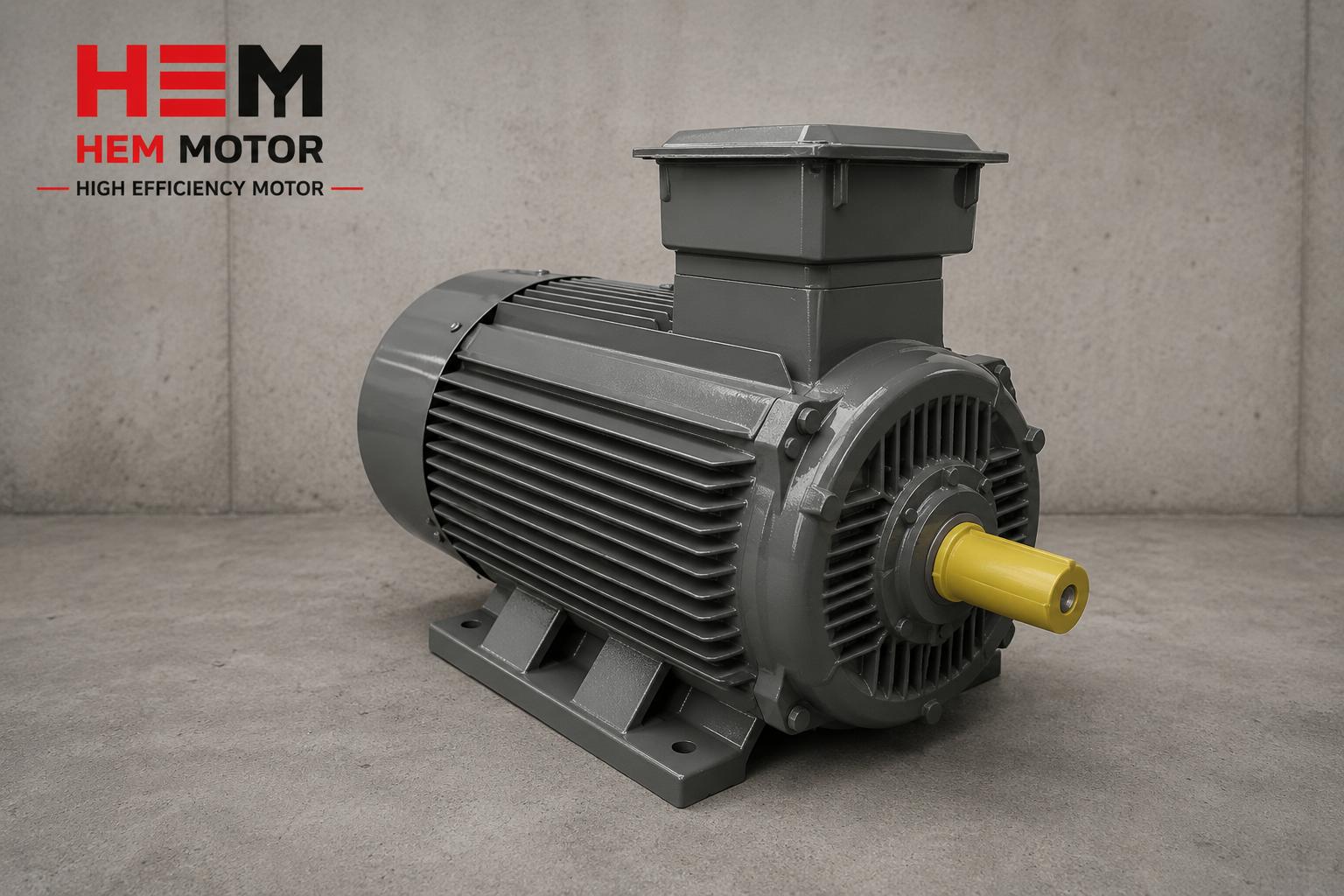

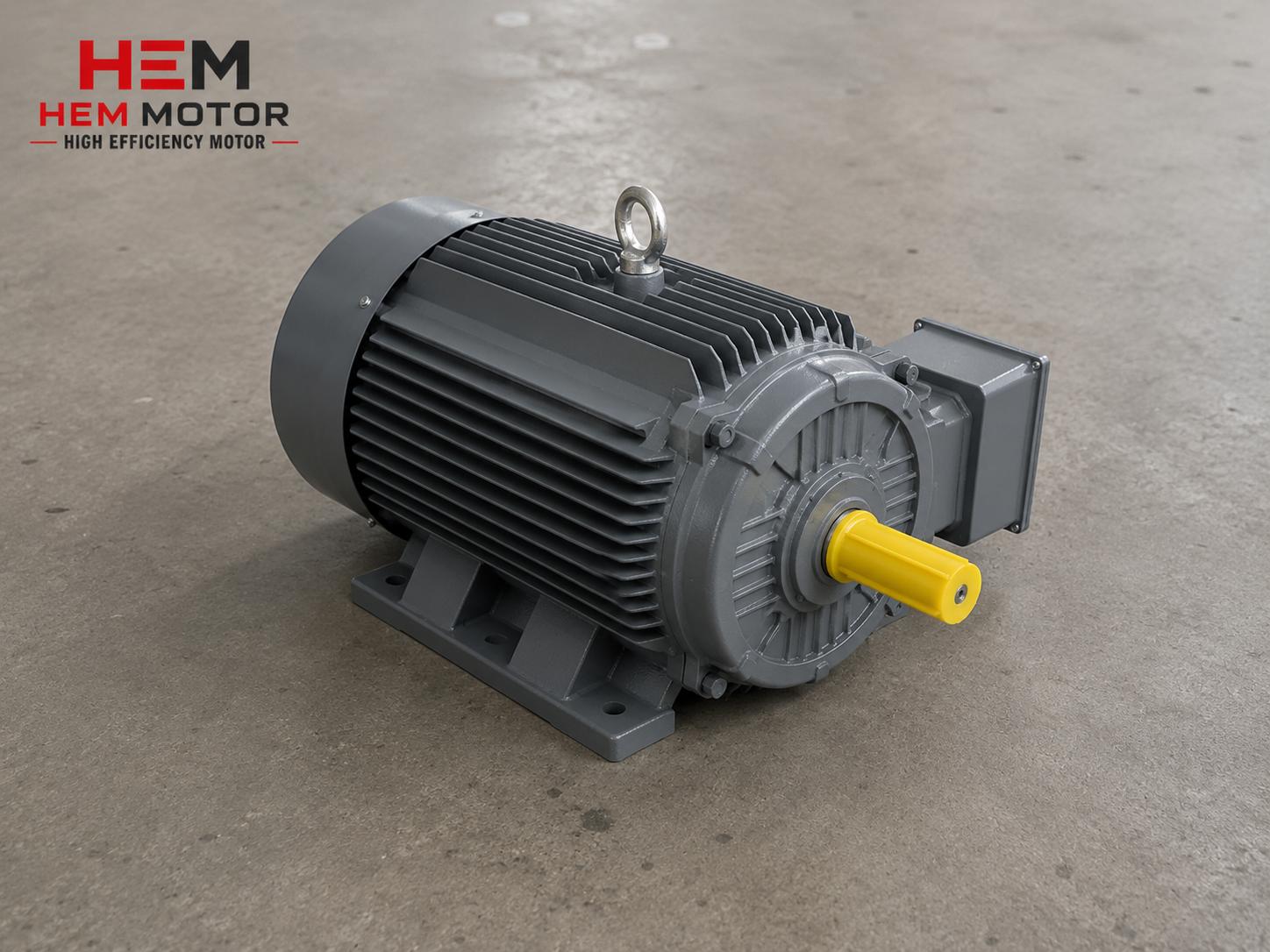

Pik döküm gövdeli elektrik motorunun mil ucu, kama yuvası ve kaplin bağlantısı

IEC Gövde Boyu ile Mil Çapı Arasındaki İlişki

Elektrik motorlarında mil çapı rastgele bir değer değildir; IEC standartlarına göre gövde boyuna (frame size) bağlı olarak belirlenir. Bir motorun gövde boyunu bildiğinizde, mil ucu çapını da büyük ölçüde önceden bilebilirsiniz. Bu, pik döküm gövdeli motorlarda gövde boyu ve güç eşleşmesi konusunun doğrudan devamıdır: gövde boyu önce gücü, sonra mil çapını belirler.

Pratikte sık kullanılan IEC gövde boyu - mil çapı eşleşmeleri şöyledir:

  • 63 gövde: Ø11 mm mil çapı
  • 71 gövde: Ø14 mm mil çapı
  • 80 gövde: Ø19 mm mil çapı
  • 90 gövde: Ø24 mm mil çapı
  • 100-112 gövde: Ø28 mm mil çapı
  • 132 gövde: Ø38 mm mil çapı
  • 160 gövde: Ø42 mm mil çapı
  • 180 gövde: Ø48 mm mil çapı
  • 200 gövde: Ø55 mm mil çapı
  • 225 gövde: Ø60 mm mil çapı
  • 250 gövde: Ø65 mm mil çapı
  • 280 gövde: Ø75 mm mil çapı
  • 315 gövde: Ø80 mm mil çapı
  • 355 gövde: Ø100 mm mil çapı

Türkiye piyasasında özellikle büyük güçlerde (315 kW ve 355 kW, 1500 d/dk) yaygın karşılaşılan kombinasyon, 355 gövde ve Ø100 mm mil çapıdır. Pik döküm gövdeli motorlarımız 63 gövdeden 355L gövdeye (315HT dahil) kadar geniş bir aralıkta üretildiği için, makinenizin ihtiyaç duyduğu güç ve mil çapı kombinasyonunu büyük olasılıkla doğrudan stoktan veya hızlı üretimle karşılayabiliyoruz. Mil çapını yalnızca gücü taşıyacak kadar değil, bağlanacağı kaplinin veya kasnağın göbek çapına da uyacak şekilde seçmek gerekir.

Kama (Anahtar) Ölçüsü: Torku Aktaran Kritik Parça

Mil ucundaki kama (key, anahtar), motorun ürettiği torku kaplin, kasnak veya redüktör girişine aktaran parçadır. Kama yuvası ve kama ölçüsü de IEC'ye göre mil çapıyla orantılı belirlenir. Yanlış kama, en güçlü motoru bile işe yaramaz hale getirir; çünkü tork aktarımı kamadan geçer.

Mil Çapına Göre Tipik Kama Ölçüleri

DIN 6885 / IEC esaslı yaygın kama genişlik x yükseklik değerleri:

  • Ø11 mm mil → 4 x 4 mm kama
  • Ø14 mm mil → 5 x 5 mm kama
  • Ø19 mm mil → 6 x 6 mm kama
  • Ø24 mm mil → 8 x 7 mm kama
  • Ø28 mm mil → 8 x 7 mm kama
  • Ø38 mm mil → 10 x 8 mm kama
  • Ø42 mm mil → 12 x 8 mm kama
  • Ø48 mm mil → 14 x 9 mm kama
  • Ø55 mm mil → 16 x 10 mm kama
  • Ø60 mm mil → 18 x 11 mm kama
  • Ø100 mm mil → 28 x 16 mm kama

Bir motor siparişinde mil çapını belirttiğinizde kama ölçüsü kataloğa göre kendiliğinden gelir; ancak makineniz özel bir kama yüksekliği (örneğin alçaltılmış/yüksek kama) gerektiriyorsa bunu sipariş aşamasında mutlaka belirtmelisiniz. Aksi halde sahaya gelen motorun kaması, mevcut kasnak göbeğinin kanalına oturmayabilir. Motor mil çapı ve kama ölçüleri rehberimizde sipariş öncesi kontrol edilecek tüm boyutları detaylandırdık.

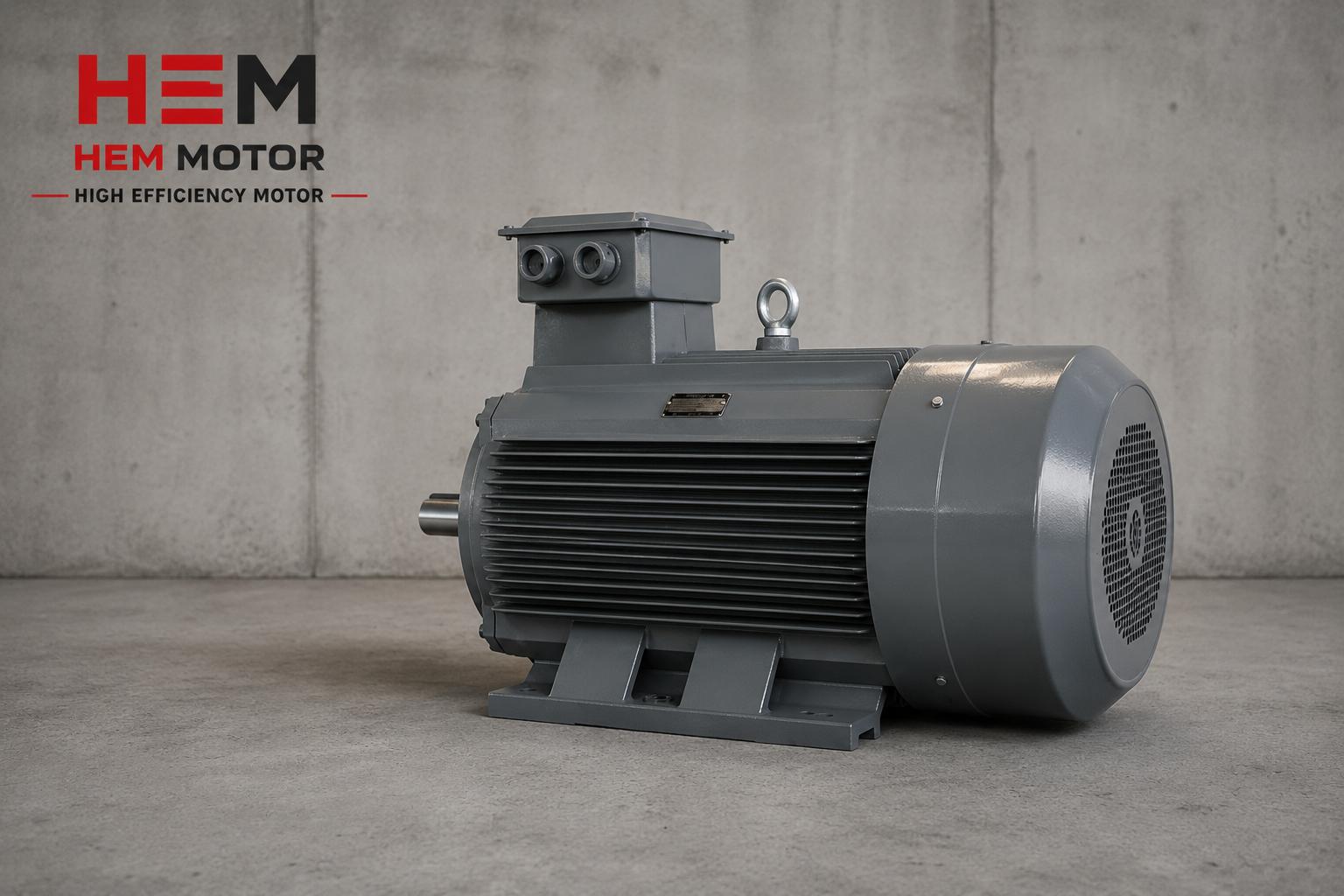

Elektrik motoru mili üzerine takılmış kaplin ve balanslı kasnak bağlantısı

Kaplin ve Kasnak Balansı: Titreşimsiz Çalışmanın Anahtarı

Mekanik eşleştirmenin üçüncü ayağı, milin ucuna takılan elemandır: kaplin (akuple bağlantı) veya kayış-kasnak. Pik döküm gövdenin sağladığı yüksek mekanik dayanım ve düşük titreşim avantajı, ancak doğru dengelenmiş (balanslı) bir kaplin ya da kasnakla anlam kazanır. Dengesiz bir kaplin, motorun rulmanlarına sürekli radyal yük bindirir ve rulman ve yatak ömrünü ciddi biçimde kısaltır.

Kaplinli (Doğrudan) Bağlantı

Pompa, kompresör veya redüktör gibi eksenel hizalı uygulamalarda motor genellikle bir esnek kaplinle akuple edilir. Bu durumda mil çapı, kaplin göbeği iç çapıyla birebir uyumlu olmalı; eksenel hizalama (alignment) lazerle veya komparatörle yapılmalıdır. Kaplinli bağlantı için en sık tercih edilen montaj tipleri B3 ayaklı ve B35 (ayak + büyük flanş) motorlardır. B3 montaj tipi, kayış-kasnak, kaplin ve redüktör bağlantılarına uygun mil ve kama yapısı sunar.

Kasnaklı (Kayış) Bağlantı

Konkasör, fan ve değirmen gibi uygulamalarda güç çoğu zaman V kayışıyla aktarılır. Burada kasnak balansı kadar mil ucuna binen radyal yük de önemlidir; aşırı gergin kayış mili yorar. Pik döküm gövdenin sertliği, kasnaklı uygulamalarda titreşimi düşük tutar. Doğru montaj tipini seçmek için elektrik motoru bağlantı şekilleri sayfamızı inceleyebilir, B3/B5/B35 seçeneklerini uygulamanıza göre değerlendirebilirsiniz.

Montaj Tipi ile Mil-Kaplin Uyumunu Birlikte Düşünmek

Mil çapı ve kama doğru olsa bile montaj tipi makinenize uymuyorsa motor sahada işe yaramaz. Bu yüzden mekanik eşleştirmeyi her zaman montaj tipiyle birlikte değerlendirmek gerekir:

  • B5 (büyük flanşlı, ayaksız): 63-355 gövde aralığında, ön kapaktaki büyük flanşla redüktör veya pompa gövdesine doğrudan cıvatalanır. Verimli elektrik motorlarımızda B5 flanş standart seçeneklerden biridir.
  • B14 (küçük flanşlı, ayaksız): 56-160L gövde aralığında, küçük flanşlı kompakt uygulamalar için.
  • B35 (B3 + B5): Hem ayakla şaseye hem büyük flanşla makineye bağlanır; ağır ve titreşimli uygulamalarda mil-kaplin yükünü dağıtır.

B5 ile B14 flanş ölçüleri farklıdır; birini diğerinin yerine takmak çoğu zaman mümkün değildir. Doğru flanş seçimi için B5 mi B14 mü bağlantı tipi seçim rehberimizi okumanızı öneririz. IE4 verimlilik sınıfına geçerken mil ve ayak ölçülerinin aynı kalıp kalmadığını merak ediyorsanız, IE4 motora geçişte mekanik uyum yazımız bu soruyu doğrudan yanıtlıyor.

Mil Toleransı, Çift Mil ve Özel Mil Talepleri

Mil çapı kadar mil toleransı da kaplin veya kasnak oturmasını belirler. Standart elektrik motoru milleri genellikle k6 toleransında işlenir; bu, kaplin göbeğinin sıkı geçme (interference fit) ile oturmasını sağlar ve dönerken kaymayı önler. Eğer mevcut kasnağınız H7 deliğe sahipse, k6 mil ile birlikte hafif sıkı bir geçme elde edersiniz. Sipariş öncesi hem çapı hem toleransı doğrulamak, sahada zorla takma veya boşluk problemini ortadan kaldırır.

Bazı uygulamalar mil ucunda standart dışı çözümler gerektirir:

  • Çift uçlu mil: Hem ön hem arka uçtan tahrik gereken (örneğin iki taraflı fan veya enkoder bağlantısı olan) uygulamalarda çift mil talep edilebilir. Bu, sipariş aşamasında özellikle belirtilmelidir.
  • Özel mil boyu/çapı: Mevcut bir makineye birebir uyum için milin standart dışı uzunlukta veya çapta işlenmesi gerekebilir. Pik döküm gövdeli motorlarda bu tür özel mil talepleri üretim aşamasında karşılanabilir.
  • Mil ucu dişi (delik/vida): Kaplin veya kasnağın eksenel sabitlenmesi için mil ucunda merkez deliği ve dişli bağlantı bulunur; ağır kasnaklarda bu sabitleme şarttır.

Mevcut motorunuzu birebir değiştiriyorsanız, eski motorun mil çapı, boyu, kama ölçüsü ve mil ucu dişini ölçüp bize iletmeniz en güvenli yoldur. Eski marka motoru birebir değiştirme yazımızda eşdeğer motor seçiminde dikkat edilecek tüm boyutsal noktaları açıkladık. Yanlış motor gelmesini önlemek için etiket bilgisiyle birebir eşleştirme kontrol listemizden de yararlanabilirsiniz.

Devir (Kutup) Sayısının Mil ve Kaplin Seçimine Etkisi

Mil çapı gövde boyuna bağlı olsa da, motorun devir sayısı (kutup sayısı) kaplin ve kasnak seçimini dolaylı olarak etkiler. Aynı güçte 3000 d/dk (2 kutuplu) bir motor, 1500 d/dk (4 kutuplu) bir motora göre daha düşük tork üretir; çünkü tork, güç bölü devirle orantılıdır. Yüksek devirli motorlarda dengeleme (balans) hassasiyeti daha kritiktir, çünkü dengesizlik etkisi devir karesiyle artar. Bu nedenle 3000 d/dk uygulamalarda kaplin ve kasnak balansı, 1000 veya 1500 d/dk uygulamalara göre çok daha titiz tutulmalıdır.

Düşük devirli (1000 d/dk, 6 kutuplu) motorlar ise aynı güçte daha yüksek tork ürettiği için mil ucuna ve kamaya daha fazla yük biner; bu uygulamalarda kama ölçüsü ve mil toleransı kritiktir. Konkasör, değirmen ve karıştırıcı gibi yüksek torklu uygulamalarda genellikle düşük devirli motorlar tercih edilir ve bu motorların kama-mil eşleştirmesi çok daha dikkatli yapılmalıdır. Uygulamanıza uygun devir ve kutup sayısını belirlemek için 2, 4, 6 kutup seçim rehberimizi inceleyebilirsiniz. Devir tercihiniz hem motorun gücünü hem de mil-kaplin yük dağılımını doğrudan belirler.

Sipariş Öncesi Mekanik Eşleştirme Kontrol Listesi

Bir pik döküm motor sipariş etmeden önce aşağıdaki dört mekanik veriyi netleştirmeniz, doğru motorun sahaya gelmesini garanti eder:

  • Gövde boyu (frame): 63'ten 355L'ye kadar; gücü ve mil çapını birlikte belirler.
  • Mil çapı ve toleransı: Örneğin Ø38 mm k6 veya Ø100 mm k6; kaplin/kasnak göbeğine birebir uymalı.
  • Kama ölçüsü: Mil çapına göre standart; özel yükseklik gerekiyorsa belirtin.
  • Montaj tipi: B3, B5, B14, B35 veya B34; makinenize bağlanış biçimini belirler.

Bu dört veriyi doğru ilettiğinizde, motor sahaya geldiğinde ek işleme veya adaptasyon gerekmeden çalışır. Aynı disiplini güç ve devir tarafında da uygulamak için teklif isterken verilmesi gereken bilgiler rehberimiz tamamlayıcı bir kaynaktır.

Pik Döküm Gövdenin Mekanik Eşleştirmedeki Avantajı

Pik döküm (cast iron) gövde, alüminyuma göre daha rijit bir yapı sunar. Bu rijitlik, mil hizalamasının kullanım boyunca bozulmamasını ve kaplin/kasnak balansının korunmasını sağlar. Yüksek tork ve darbeli yük altında alüminyum gövde esneyebilirken, pik döküm gövde formunu korur. Pik döküm ile alüminyum arasında karar veremiyorsanız pik döküm mü alüminyum gövde mi karşılaştırmamız ortam koşullarına göre seçim yapmanıza yardımcı olur. IE4 pik döküm gövdeli motorlarımız 0,25 kW - 355 kW aralığında, IP55 koruma ve F sınıfı izolasyonla sunulur.

Pik döküm gövdenin bir diğer pratik faydası, mil yatak çaplarının daha hassas tutulabilmesidir. Rulmanların oturduğu yatak yuvaları döküm gövdede daha rijit kaldığı için, mil ile rulman arasındaki geometrik ilişki kullanım boyunca korunur. Bu da kaplinli pompa ve kompresör uygulamalarında hizalamanın uzun süre bozulmadan kalmasını sağlar. Trifaze asenkron motor gamımızda bu rijitlik standart olarak sunulduğundan, darbeli ve titreşimli yüklerde dahi mil ucu balansı korunur. Madencilik, taş kırma ve ağır sanayi gibi zorlu uygulamalar için pik döküm gövde, mil-kaplin eşleştirmesinin uzun ömürlü kalmasında belirleyici rol oynar.

Mekanik Eşleştirmede En Sık Yapılan 5 Hata

Saha tecrübemizde, mil çapı ve kaplin uyumuyla ilgili tekrar eden hatalar şunlardır:

  • Gücü doğru, mil çapını yanlış seçmek: Aynı kW farklı gövde boylarında üretilebilir; mil çapı gövdeye bağlı olduğu için sadece gücü söylemek yetmez.
  • Kama yüksekliğini göz ardı etmek: Standart kama, özel işlenmiş bir kasnak göbeğine oturmayabilir; göbek kanalı ölçülmeden sipariş verilmemeli.
  • Mil toleransını atlamak: k6 yerine farklı tolerans beklenen bir göbekle boşluk veya zorla geçme yaşanır.
  • Hizalamayı (alignment) yapmadan kaplinlemek: Eksenel kaçıklık rulmanları yorar ve titreşim yaratır; pik döküm gövdenin düşük titreşim avantajı boşa gider.
  • Montaj tipini sonradan değiştirmeye çalışmak: B3 bir motora flanş eklemek her zaman mümkün değildir; doğru montaj tipi baştan seçilmelidir.

Bu hataların tamamı, sipariş öncesi doğru ölçüm ve doğru bilgi paylaşımıyla önlenebilir. Pik döküm gövdeli motorlarımızda gövde, mil ve montaj tipini birlikte değerlendirerek size en uygun konfigürasyonu öneriyoruz.

Sıkça Sorulan Sorular

355 gövde motorun mil çapı kaç mm?

IEC standardına göre 355 gövde bir motorun mil ucu çapı Ø100 mm'dir. Türkiye'de 315 kW ve 355 kW, 1500 d/dk motorlarda en yaygın kombinasyon 355 gövde ve Ø100 mm mildir. Mevcut kaplin veya kasnak göbeğinizin iç çapının bu değere uyduğunu sipariş öncesi teyit etmenizi öneririz; uyumsuzluk varsa milin işlenmesi yerine doğru göbek seçimi daha sağlıklıdır.

Kama ölçüsünü ayrıca belirtmem gerekir mi?

Standart uygulamalarda hayır; mil çapını belirttiğinizde kama ölçüsü IEC/DIN 6885 kataloğuna göre standart olarak gelir (örneğin Ø100 mm mil için 28 x 16 mm kama). Ancak mevcut kasnak göbeğiniz özel bir kama yüksekliğiyle işlenmişse veya çift kamalı bir mil gerekiyorsa, bunu teklif aşamasında bize bildirmeniz gerekir.

Kaplin balansı motor garantisini etkiler mi?

Dengesiz bir kaplin veya kasnak, rulmanlara aşırı radyal yük bindirerek erken arızaya yol açabilir ve bu, kullanım kaynaklı bir hasar olarak değerlendirilir. Doğru dengelenmiş, mil çapına uygun bir kaplinle hizalı montaj yaparsanız hem motorun ömrü uzar hem de garanti süreciniz sorunsuz işler. Devreye alma öncesi hizalama (alignment) kontrolü şarttır.

Teklif Alın

Makinenizin gövde boyu, mil çapı, kama ölçüsü ve montaj tipini birlikte değerlendirip doğru pik döküm motoru hızlıca temin edelim. Mevcut motorunuzun etiket bilgisini ve bağlantı detaylarını ileterek birebir eşdeğer bir teklif alabilirsiniz. Bizi +90 (532) 345 49 86 numaradan arayın ya da iletişim sayfamız üzerinden ulaşın; mil ve kaplin uyumunu sizin için kontrol edelim, sahaya doğru motoru gönderelim.
