Uzun ve ağır yük taşıyan bant konveyörlerin tahrik motoru, bir tesisteki en kritik ve en zorlanan motorlardan biridir. Bu motor genellikle sürekli (S1) tam yük altında, yüksek kalkış torkuyla ve çoğu zaman tozlu, açık saha koşullarında çalışır. Böyle bir görev profili, motor gövdesinden izolasyon sınıfına, rulman yapısından koruma sınıfına kadar her detayda dayanıklılık ister. İşte bu nedenle ağır hizmet konveyör tahrikinde pik döküm (cast iron) gövdeli motorlar tercih edilir; pik döküm gövde, titreşim sönümleme ve mekanik dayanım açısından ağır darbeli, sürekli yüke en uygun çözümü sunar. Bu yazıda, ağır hizmet konveyör tahrik motorunda sürekli yük, tork ve dayanım seçimini; redüktörlü tahrik mantığını ve pik döküm gövdenin darbe ve rijitlik avantajını ele alıyoruz.

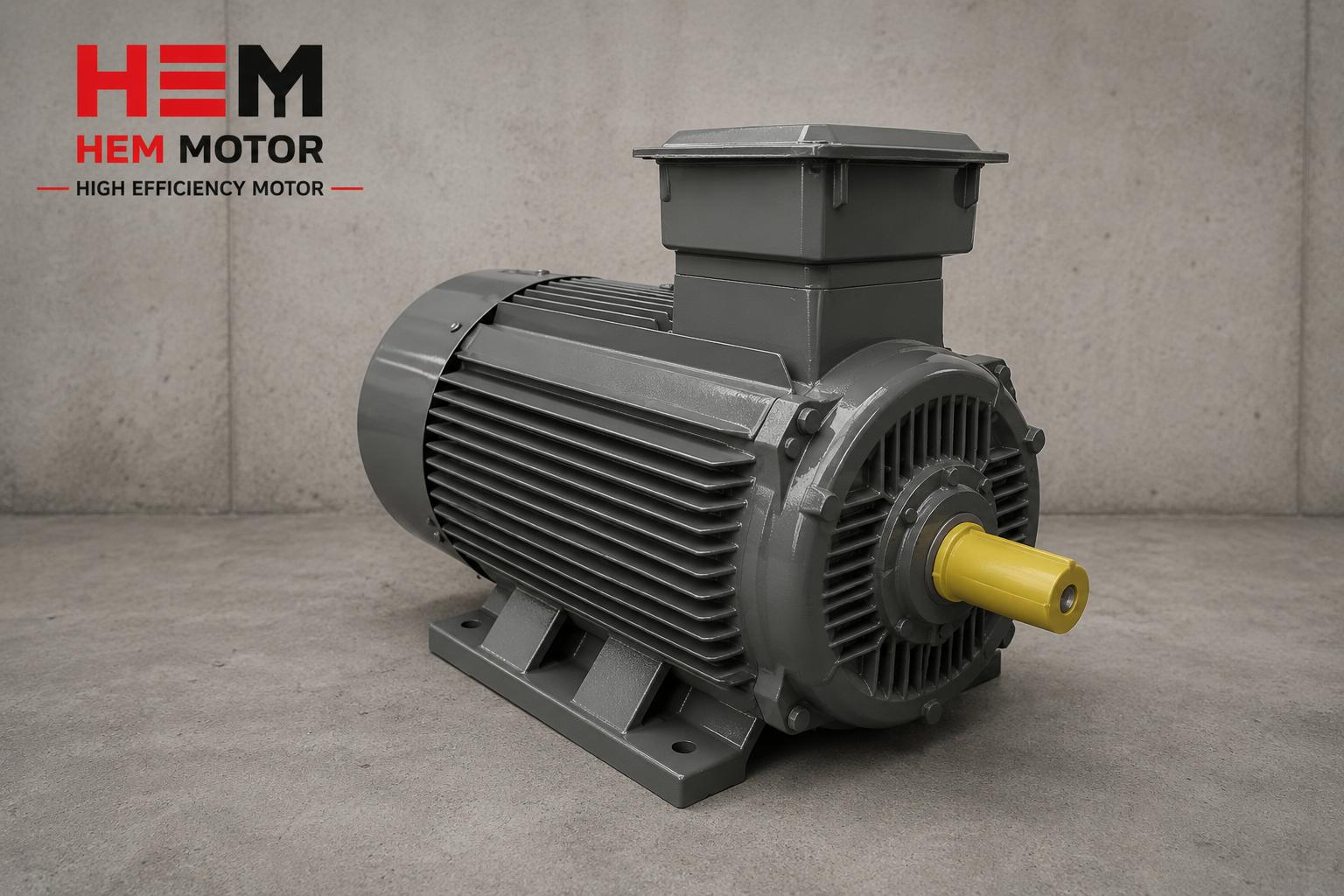

Pik döküm gövdeli ağır hizmet konveyör tahrik motoru sürekli yük ve tork seçimi

Ağır Hizmet Konveyörde Görev Profili

Uzun hat bant konveyörler, yüklü bandı kesintisiz hareket ettirmek zorundadır. Bu da motorun çoğunlukla S1 sürekli görev tipinde, tam yüke yakın bir noktada çalışması demektir. Sürekli tam yük, motorun ısıl olarak sürekli zorlanması anlamına gelir; dolayısıyla soğutma, izolasyon sınıfı ve gövdenin ısı dağıtım kapasitesi kritik hale gelir. Sürekli çalışan bir konveyör motoru, kesintili çalışan bir motora göre çok daha fazla ısı üretir ve bu ısıyı sürekli dışarı atması gerekir. Soğutması yetersiz kalan bir motorda sargı sıcaklığı izolasyon sınırına yaklaşır; bu da hem verimi düşürür hem de izolasyon ömrünü kısaltır. Bu nedenle ağır hizmet konveyör motorunda soğutma ve gövde malzemesi, ilk seçim aşamasında öncelikli olarak değerlendirilmelidir.

Konveyör tahrikinin bir diğer zorlu yönü kalkıştır. Yüklü bir bant, durdurulduktan sonra tekrar harekete geçerken yüksek kalkış torku gerektirir. Bu yüzden konveyör motoru seçilirken yalnızca anma gücü değil, anma momenti ile kalkış momenti dengesi de göz önünde bulundurulmalıdır. Yetersiz kalkış torku, yüklü bandın hareket edememesine ve motorun zorlanmasına yol açar. Özellikle bandın yüklüyken durduğu ve tekrar kalkması gerektiği senaryolarda, motorun devrilme (maksimum) momenti de yeterli olmalıdır; aksi halde motor yükü kaldıramadan devrilir ve aşırı akım çekerek korumaya takılır. Bu nedenle ağır hizmet konveyörde motor seçimi, en zorlu kalkış senaryosu esas alınarak yapılmalıdır.

Neden Pik Döküm Gövde?

Ağır hizmet uygulamalarında gövde malzemesi doğrudan motorun ömrünü ve güvenilirliğini belirler. Pik döküm ile alüminyum gövde karşılaştırıldığında, pik döküm yüksek mekanik dayanım, daha iyi titreşim sönümleme ve darbeye karşı üstün direnç sunar. Konveyör tahrikinde band gerginliği, malzeme yükü değişimleri ve kalkış-duruş çevrimleri sürekli titreşim ve değişken yük yaratır; pik döküm gövde bu koşullarda rijit ve kararlı kalır. Titreşim, motorun yalnızca gövdesini değil; rulmanlarını, sargısını ve bağlantı elemanlarını da yorar. Rijit bir gövde, titreşimi sönümleyerek bu bileşenlerin üzerindeki yükü azaltır ve böylece arıza sıklığını düşürür. Alüminyum gövdeli bir motor hafiflik avantajı sunsa da, ağır darbeli ve sürekli yüklü konveyör tahrikinde pik dökümün sağladığı mekanik kararlılık uzun vadede daha düşük toplam maliyet anlamına gelir.

Tork ve Güç Seçimi

Konveyör tahrik motorunda doğru güç seçimi, bant uzunluğu, eğim, taşınan malzeme ağırlığı ve hız üzerinden yapılır. Konveyör için motor gücü hesabında sürtünme, kaldırma ve hızlanma bileşenleri birlikte değerlendirilmelidir. Eksik güç seçimi motorun sürekli zorlanmasına ve aşırı ısınmaya yol açarken, aşırı güç seçimi de verim ve güç faktörünü düşürür. Konveyörde yük çoğu zaman tahmin edilenden değişkendir; bant üzerine düşen malzeme miktarı ani olarak artabilir. Bu yüzden güç seçiminde, ortalama yükün yanı sıra olası tepe yükü ve servis faktörü de dikkate alınmalıdır. Doğru boyutlandırılmış bir motor, sürekli yükte hem verimli çalışır hem de ani yük artışlarını güvenli bir marjla karşılar; bu da hattın beklenmedik duruşlarını azaltır.

Konveyörde devir genellikle doğrudan motor deviriyle değil, bir redüktör üzerinden düşürülerek elde edilir. Bu nedenle motorun devir seçimi, redüktör oranıyla birlikte düşünülmelidir. Bandın istenen lineer hızını sağlamak için motor + redüktör kombinasyonu bir bütün olarak boyutlandırılır. Düşük devirli yüksek kutuplu motorlar bazı doğrudan tahrik uygulamalarında tercih edilse de, ağır hizmet konveyörde genellikle redüktörlü çözüm öne çıkar.

Redüktörlü Tahrik ve Motor Eşleştirme

Ağır hizmet konveyörde redüktör, hem devri düşürür hem de çıkış torkunu artırır. Bu yüzden tahrik genellikle bir konik helisel redüktör ya da uygulamaya göre sonsuz dişli redüktörle kurulur. Motor + redüktör eşleştirmesinde IEC gövde ve flanş uyumu doğrulanmalıdır. Redüktörlü motor mu yoksa ayrı motor + redüktör mü tercih edileceği, bakım ve yedek parça stratejisine göre belirlenir.

Ağır hizmet konveyör tahrikinde pik döküm motor redüktör eşleştirme ve toz koruma

Dayanım: Rulman, İzolasyon ve Koruma

Ağır hizmet konveyör motorunda dayanım üç ana başlıkta toplanır: rulman yapısı, izolasyon sınıfı ve koruma sınıfı. Sürekli yük ve titreşim altında çalışan bir motorda rulman ömrü, doğru rulman seçimi ve yağlama ile belirlenir. Ağır hizmet uygulamaları için güçlendirilmiş rulman yapısı ve uygun gresleme aralıkları tercih edilir.

İzolasyon sınıfı, sürekli tam yükte ısınan motorun termal dayanımını belirler. F veya H izolasyon sınıfı, yüksek sıcaklık altında daha geniş termal rezerv sağlar. Konveyör tahrikinde sürekli yük göz önüne alındığında, F sınıfı izolasyon yaygın bir standarttır; daha sıcak ortamlarda H sınıfı tercih edilebilir. İzolasyon sınıfı seçimi, ortam sıcaklığı ve sürekli yük birlikte düşünülerek yapılmalıdır; çünkü sürekli tam yük, motorun sargı sıcaklığını ortam sıcaklığının çok üzerine taşır.

Tozlu Ortam ve IP Koruma

Konveyörler çoğunlukla tozlu, açık ya da yarı açık sahalarda çalışır. Bu yüzden motorun koruma sınıfı kritik öneme sahiptir. Standart IP55 koruma birçok uygulamada yeterli olsa da, yoğun tozlu ortamlarda IP65/IP66 toz sızdırmazlığı gerekebilir. Pik döküm gövde, bu koruma sınıflarını destekleyen sağlam ve sızdırmaz bir yapı sunar. Ayrıca yağ keçesi ve sızdırmazlık çözümleri, tozun rulman ve sargıya ulaşmasını engelleyerek ömrü uzatır.

Yol Verme ve Kalkış Yönetimi

Yüklü bir konveyörü harekete geçirmek yüksek kalkış akımı ve torku gerektirir. Doğrudan yol verme (DOL) küçük güçlerde mümkün olsa da, büyük güçlü konveyör motorlarında kalkış akımını düşüren yol verme yöntemleri tercih edilir. Yıldız-üçgen, soft starter veya frekans sürücüsü, hem şebekeyi hem de mekanik aktarımı korur.

Özellikle uzun ve ağır bantlarda, yumuşak kalkış bandın ve redüktörün üzerindeki ani yükü azaltır. Bir frekans sürücüsü (VFD) kullanıldığında, kalkış kontrollü yapılır ve bant gerginliği yönetilir. Bu, hem mekanik ömrü uzatır hem de duruş sonrası yeniden başlatmayı güvenli kılar.

Pik Döküm Gövdenin Isı Dağıtımı ve Soğutma

Sürekli tam yükte çalışan bir konveyör motorunda ısı yönetimi, ömrü belirleyen en önemli faktörlerden biridir. Pik döküm gövde, yüksek ısıl kütlesi ve gövde üzerindeki soğutma kanatçıkları sayesinde ısıyı etkili biçimde dağıtır. Ancak bu kanatçıkların arasında biriken toz, soğutmayı ciddi biçimde zayıflatabilir. Bu nedenle soğutma kanatçıklarının düzenli temizliği, tozlu konveyör ortamlarında periyodik bakımın ayrılmaz parçasıdır.

Pik döküm gövdenin alüminyuma göre daha yüksek ısıl kütlesi, kısa süreli aşırı yük darbelerinde sıcaklığın daha yavaş yükselmesini sağlar. Bu, kalkış-duruş çevrimleri ve değişken malzeme yükü olan konveyörlerde bir avantajdır; motor ani yük artışlarında daha geniş bir termal tampona sahip olur. Yine de sürekli yükte motorun ısıl sınırı, izolasyon sınıfı ve ortam sıcaklığıyla birlikte değerlendirilmelidir.

Klemens Kutusu, Kablo ve Topraklama

Ağır hizmet konveyör motorunda elektriksel bağlantının güvenilirliği, mekanik dayanım kadar önemlidir. Titreşim altında çalışan bir motorda gevşek bağlantılar zamanla arızaya yol açar; bu yüzden klemens kutusu ve kablo bağlantısının doğru rakor ve IP korumasıyla yapılması gerekir. Tozlu ortamda klemens kutusunun sızdırmazlığı, içeri toz ve nem girişini engeller.

Sürekli çalışan ve titreşime maruz bir motorda topraklama ve elektriksel güvenlik de ihmal edilmemelidir. Doğru topraklama, hem operatör güvenliği hem de motorun arıza durumunda korunması açısından kritiktir. Pik döküm gövde, sağlam topraklama bağlantısı için uygun ve dayanıklı bir yüzey sunar.

Açık Saha ve Korozyon Koruması

Konveyörler sıklıkla açık sahada, neme ve hava koşullarına maruz çalışır. Bu durumda gövde yüzeyinin korozyona karşı korunması ömrü doğrudan etkiler. Açık sahada pik döküm motorun korozyon koruması, uygun boya ve kaplama ile sağlanır. Kataforez kaplama ve boyama, nemli ve aşındırıcı ortamlarda gövdeyi koruyarak motorun saha ömrünü uzatır.

Acil İkame ve Yedek Motor Planı

Konveyör tahrik motorunun arızası, tüm hattı durdurabileceğinden duruş maliyeti yüksektir. Bu yüzden ağır hizmet konveyörlerde acil ikame motor bulma ve birebir değişim planı önemlidir. Mevcut motorun etiket değerleri, gövde ölçüsü, mil çapı ve flanş tipi önceden kayıt altına alınmalı; kritik hatlar için yedek motor stoklanmalıdır. Bir konveyör hattının durması, çoğu zaman sadece o motorun değil, ona bağlı tüm üretim zincirinin durması demektir; dolayısıyla yedek motorun maliyeti, olası bir duruşun maliyetinin yanında küçük kalır.

Birebir değişimde mekanik uyum kritiktir. Mil çapı, kama ve kaplin ölçüleri ile IEC gövde büyüklüğü doğrulanmadan yapılan değişim, montaj sorunlarına ve gecikmeye yol açar. Liman ve terminal gibi uzun hat konveyör uygulamalarında bu planlama daha da kritiktir.

Moment Sınıfı ve Yük Karakteri

Konveyör tahriki, sabit tork karakterine sahip bir yüktür: bant hızı değişse de taşınan yükü hareket ettirmek için gereken tork görece sabit kalır. Bu yüzden motorun moment davranışı önemlidir. Moment sınıfı (Design N/H), motorun kalkış ve devrilme momentini belirler; ağır yüklü konveyörlerde yüksek kalkış momenti sağlayan bir sınıf tercih edilebilir. Yükün sabit tork karakteri, redüktör oranı ve motor devri seçiminde de belirleyicidir.

Sabit tork karakteri, frekans sürücüsüyle hız kontrolü yapılacaksa da önemlidir. Sabit ve değişken tork yüklerinde motor seçimi farklılaşır; konveyörde düşük hızlarda bile tam torkun korunabilmesi gerekir, bu da motor ve sürücünün birlikte doğru seçilmesini zorunlu kılar.

Sektöre Göre Ağır Hizmet Konveyör Tahriki

Ağır hizmet konveyör tahrik motoru, sektöre göre farklı zorluklarla karşılaşır. Maden ve açık ocak uzun mesafe bant konveyörlerinde hat uzunluğu kilometrelerce olabilir; burada yüksek tork, yol verme ve toz koruması bir arada gerekir. Çimento tesislerindeki tozlu hatlarda IP koruma öne çıkarken, gıda ve ambalaj hatlarında hijyen ve düşük titreşim önceliklidir.

Bu çeşitlilik, konveyör motorunun tek bir reçeteyle seçilemeyeceğini gösterir. Her uygulamada görev profili, ortam koşulları ve yük karakteri ayrı ayrı değerlendirilmeli; pik döküm gövde, bu zorlu profillerin ortak paydası olan dayanım ihtiyacını karşılayan temel tercih olarak öne çıkar. Taş kırma ve ağır sanayi tesislerinde motorun sürekli tam yükte ve darbeli koşullarda çalışacağı varsayılarak seçim yapılması en güvenli yaklaşımdır.

Satın Alma ve Seçim Kontrol Listesi

  • Bant uzunluğu, eğim, taşınan yük ve hızdan gerçekçi güç hesabı yapın.
  • Kalkış torku ihtiyacını anma momentiyle birlikte değerlendirin.
  • Görev tipini (S1 sürekli) ve sürekli yükte soğutma ihtiyacını netleştirin.
  • Pik döküm gövdeyi titreşim ve darbe dayanımı için tercih edin.
  • Ortama göre IP55/IP65/IP66 koruma sınıfını seçin.
  • F veya H izolasyon sınıfını sürekli yük sıcaklığına göre belirleyin.
  • Motor + redüktör eşleştirmesinde IEC gövde ve flanş uyumunu doğrulayın.
  • Büyük güçte yol verme yöntemini (soft starter/VFD) planlayın.
  • Kritik hat için yedek motor ve birebir ikame bilgisini hazırlayın.

Ürün gamımızdan verimli elektrik motorları ve ağır hizmet için sonsuz dişli redüktörler sayfalarını inceleyebilir, doğru tahrik çözümü için HEM Motor ana sayfasından bize ulaşabilirsiniz.

Sıkça Sorulan Sorular

Ağır hizmet konveyörde neden pik döküm gövdeli motor tercih edilir?

Pik döküm gövde, yüksek mekanik dayanım, üstün titreşim sönümleme ve darbeye karşı direnç sunar. Konveyör tahrikinde sürekli yük, band gerginliği ve kalkış-duruş çevrimleri titreşim yaratır; pik döküm gövde bu koşullarda rijit ve kararlı kalarak motorun ömrünü uzatır.

Konveyör motorunda kalkış torku neden önemlidir?

Yüklü bir bant durdurulduktan sonra tekrar harekete geçerken yüksek kalkış torku gerektirir. Yetersiz kalkış torku, bandın hareket edememesine ve motorun zorlanmasına yol açar. Bu yüzden konveyör motorunda anma gücü kadar kalkış momenti dengesi de değerlendirilir.

Konveyör tahrikinde redüktör neden gereklidir?

Redüktör hem motor devrini istenen bant hızına düşürür hem de çıkış torkunu artırır. Bu sayede ağır yüklü bandı hareket ettirmek için gereken yüksek tork sağlanır. Motor + redüktör kombinasyonu, bandın lineer hızı ve yük ihtiyacına göre bir bütün olarak boyutlandırılır.

Teklif Alın

Ağır hizmet konveyörünüz için doğru güç, tork ve dayanım sınıfında pik döküm motoru birlikte belirleyelim. Motor ve redüktör eşleştirmesi için HEM Motor uzmanlarına +90 (532) 345 49 86 numarasından ulaşın veya iletişim sayfamız üzerinden teklif talep edin.
