Liman ve terminal işletmeleri, dökme yükün (kömür, tahıl, klinker, maden cevheri, gübre) gemiden depoya, depodan vagona veya kamyona taşınmasında uzun hat bant konveyörlere bağımlıdır. Bu konveyörler bazen yüzlerce metre, bazen kilometrelerce uzanır ve sürekli, ağır yük altında çalışır. Bu nedenle liman bant konveyör tahrik motorları yüksek kalkış torku, doğru yol verme yöntemi ve deniz tuzlu ortama karşı korozyon koruması gerektirir. Bu rehberde liman ve terminal uzun hat konveyör motorlarını yükleme-boşaltma senaryolarından redüktörlü tahrike, soft starter ile yol vermeden IP66 korozyon korumasına kadar ele alıyor; satın alma kararını mühendislik temelinde netleştiriyoruz.
Liman ve Terminalde Konveyör Sistemleri ve Motor İhtiyacı
Bir liman terminalinde konveyör hattını motor ihtiyacı açısından planlarken, hattı tahrik (drive) noktalarına ve yardımcı ekipmanlara ayırmak gerekir. Ana tahrik motoru yükü taşırken; gergi (take-up), besleme ve sıyırıcı gibi yardımcı motorlar hattın sürekliliğini sağlar.
Uzun Hat Ana Tahrik (Drive) Motoru
Uzun bir bant konveyörün ana tahrik motoru, yüklü bandı durağan halden harekete geçirmek için yüksek bir kalkış torku üretmek zorundadır. Bant ne kadar uzun ve yüklüyse, başlangıç direnci o kadar yüksektir. Bu nedenle ana tahrik genellikle pik döküm gövdeli, yüksek verimli, sürekli görev tipine (S1) uygun motorlarla yapılır ve motor bir redüktörle eşleştirilerek tamburu düşük devirde yüksek torkla döndürür. Uzun mesafe konveyör tahrik mantığı için maden ve açık ocak uzun mesafe bant konveyör motorları içeriği doğrudan referans oluşturur. Bant motoru genel seçim ilkeleri için verimli elektrik motorları kategorisindeki konveyör bant motorları incelenebilir.
Yükleme ve Boşaltma (Ship Loader / Unloader) Tahrikleri
Gemi yükleyici ve boşaltıcılar; mobil kuleler, bom (boom) konveyörleri ve döner mekanizmalardan oluşur. Bu sistemlerde hareket (slewing), kaldırma (luffing) ve bant tahriki için ayrı motorlar bulunur. Yükleme-boşaltma temposu değişken olduğundan motorlar sık duran-kalkan profile maruz kalabilir; bu yük profilinde doğru güç ve yol verme önemlidir. Konveyör tahrikinde redüktör gerektiğinde sonsuz dişli redüktörler ve K serisi konik helisel redüktörler tercih edilir; redüktör-motor eşleştirmesi için IEC gövde ve flanş eşleştirme rehberi kullanılır.
Gergi, Besleme ve Sıyırıcı Motorları
Uzun hatlarda bant gerginliğini koruyan gergi (take-up) sistemleri, besleme bunkeri tahrikleri ve bant temizleyici/sıyırıcı motorları yardımcı ama kritik ekipmanlardır. Bunların arızası tüm hattı durdurabilir. Bu yüzden kritik yedek motor planlaması yapılmalıdır; kritik yedek motor listesi ve stok planlama içeriği bu konuda yol gösterir. Konveyör motorunun ani arızasında hattı hızla devreye almak için konveyör bant motoru acil ikame ve birebir değişim listesi hazır olmalıdır.
Yüksek Kalkış Torku ve Yol Verme Çözümleri
Uzun hat konveyörün en kritik mühendislik sorunu yol vermedir. Yüklü bir bandı doğrudan yol vermeyle başlatmak, hem yüksek kalkış akımı çekerek şebekeyi zorlar hem de bant ve ekleme yerlerinde ani gerilim oluşturarak mekanik hasara yol açabilir. Bu yüzden kontrollü yol verme yöntemleri kullanılır.
Soft Starter ile Kademeli Yol Verme
Soft starter, motora uygulanan gerilimi kademeli olarak artırarak bandı yumuşak bir şekilde başlatır; kalkış akımını sınırlar ve mekanik şoku azaltır. Uzun ve yüklü bantlarda en yaygın çözümdür. Yol verme yöntemlerinin karşılaştırması için asenkron motorda yıldız-üçgen ve soft starter içeriği yol gösterir. Konveyörle benzer ağır kalkış profiline sahip uygulamalarda konkasör motoruna yol verme içeriğindeki ilkeler de geçerlidir.
Sıvı Dirençli (Likit) Yol Verici
Çok uzun ve çok yüklü bantlarda, bilezikli (slip-ring) rotorlu motorlarla birlikte sıvı dirençli yol verici kullanılarak kalkış torku yumuşatılır ve birden fazla tahrik arasında yük dengelenir. Bu çözüm büyük güçlü liman konveyörlerinde tercih edilir. Çoklu tahrikte yük paylaşımı için motorların birbirine uyumlu seçilmesi gerekir.
Frekans Sürücüsü (VFD) ile Yumuşak Kalkış ve Hız Kontrolü
Frekans sürücüsü, hem kontrollü yol verme hem de bant hızını yüke göre ayarlama imkânı sunar. Değişken yükte enerji tasarrufu sağlar. VFD uygulaması için VFD frekans sürücüsü ile asenkron motor içeriği yol gösterir. Büyük güçlü tahriklerde jeneratörle besleme söz konusu olursa kalkış akımı kritik hale gelir; jeneratör kVA - motor kW eşleştirme rehberi bu durumu çözer.
Deniz Tuzlu Ortam ve Korozyon Koruması

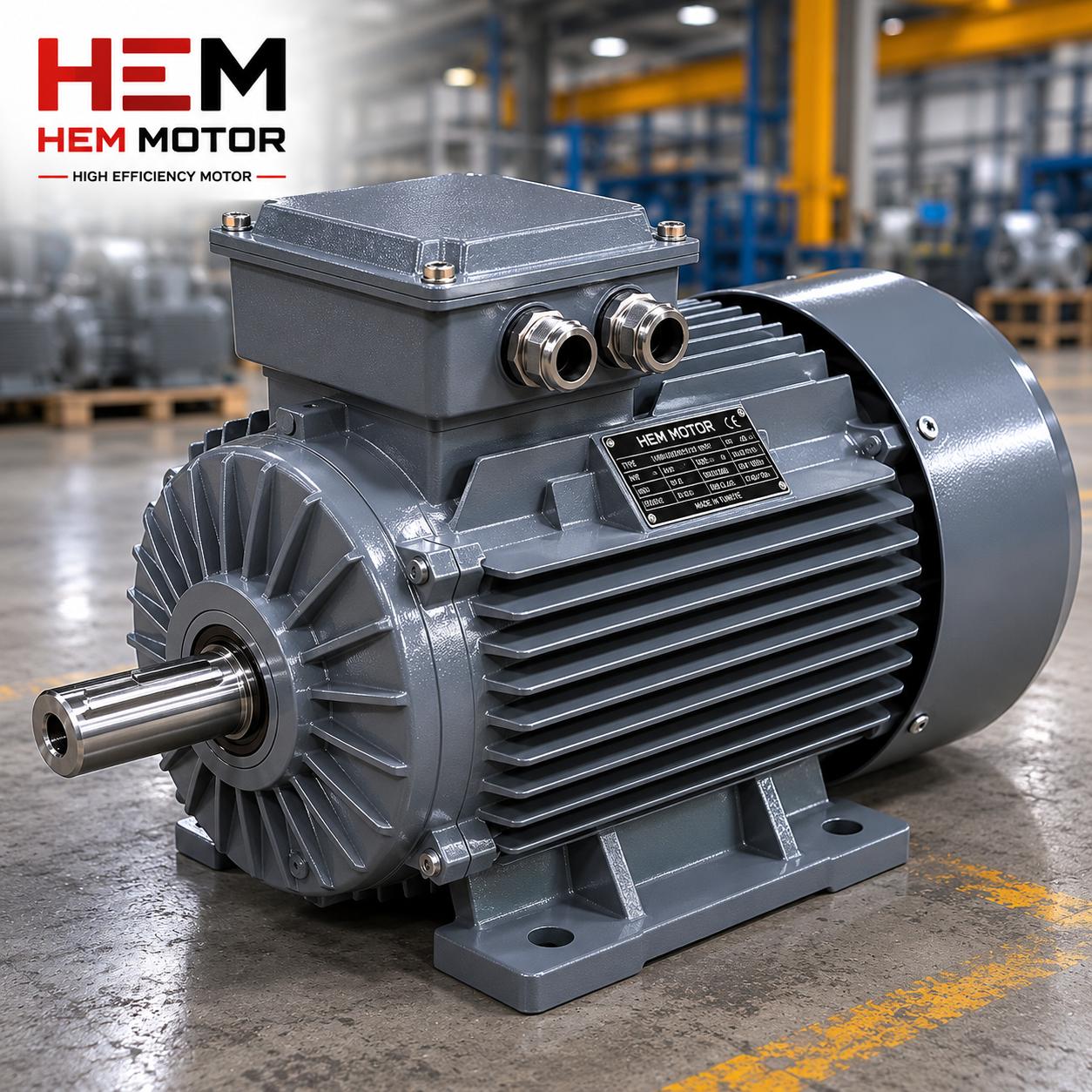

Liman ortamı, motor için en zorlu açık saha koşullarından birini barındırır: tuzlu deniz havası, yüksek nem, yağmur, rüzgârla taşınan toz ve sürekli açık hava. Bu koşullar korozyonu hızlandırır ve standart bir motorun ömrünü kısaltır. Bu yüzden korozyona dayanıklı tasarım şarttır.
IP66 Koruma Sınıfı
Açık sahada, yağmura ve tazyikli su jetlerine maruz kalan liman konveyör motorları için IP66 koruma sınıfı önerilir. IP66, toza karşı tam sızdırmazlık ve güçlü su jetlerine karşı koruma sağlar. IP koruma sınıflarının ayrımı için toz sızdırmazlığı ve IP65/IP66 koruma içeriğindeki sınıflandırma mantığı liman koşulları için de geçerlidir.
Korozyona Karşı Yüzey ve Gövde Koruması
Tuzlu ortamda motor gövdesi, özel boya/kaplama sistemleri (C4/C5 korozyon kategorisi) ile korunur. Pik döküm gövde mekanik dayanım sağlarken, uygun yüzey kaplaması tuzlu havanın aşındırıcı etkisini geciktirir. Açık sahada motor korozyonu yönetimi için pik döküm motorda korozyon ve açık saha içeriği doğrudan başvuru kaynağıdır. Deniz suyu ve tuzlu ortam pompa-motor uygulamalarında benzer ilkeler için deniz suyu ve tuzlu su pompa motorlarında korozyon koruması incelenebilir. Gemi ve denizcilik motorları için gemi ve denizcilik elektrik motorları içeriği de tamamlayıcıdır.
Rulman ve Yağlama
Sürekli ağır yük ve titreşim altında çalışan konveyör tahrik motorlarında rulman ömrü kritiktir. Güçlendirilmiş rulman yapısı ve doğru yağlama, planlanmamış duruşları azaltır. Rulman ömrünü etkileyen faktörler için pik döküm motorda rulman ve yatak ömrü içeriği yol gösterir.
Güç, Devir, Verimlilik ve Tedarik Planlaması
Liman konveyör motorlarını boyutlandırırken bant uzunluğu, eğim, taşınan malzeme yoğunluğu ve kapasite (ton/saat) birlikte değerlendirilir. Büyük güçlü tahriklerde tedarik ve devreye alma planı da kritik öneme sahiptir.
Görev Tipi ve Yük Profili
Liman konveyörleri çoğunlukla S1 sürekli görev tipinde, tam yükte saatlerce çalışır. Doğru yük oranında çalıştırma verim ve ömür için önemlidir; motor yük oranı ve doğru boyutlandırma rehberi yol gösterir. Düşük devirli doğrudan tahrik gerektiğinde düşük devirli yüksek kutuplu motor seçeneği de değerlendirilir.
Verimlilik Sınıfı ve Enerji
Sürekli çalışan büyük güçlü konveyör motorlarında enerji maliyeti yıllık toplamın büyük bölümünü oluşturur. IE3/IE4 verimlilik sınıfı seçimi uzun vadede ciddi tasarruf sağlar; IE3 mü IE4 mü yatırım ve TCO hesabı bu kararı netleştirir. Verimlilik zorunluluğu için IE3/IE4 zorunluluk mevzuatı kaynağına bakılabilir.
Büyük Güç Tedariki ve Termin
Liman konveyör tahrikleri çoğu zaman 90 kW ve üzeri büyük güçlerde olur. Bu motorlarda termin, nakliye ve devreye alma planlaması önceden yapılmalıdır; 90 kW üzeri büyük güç motor tedariki içeriği bu süreci anlatır. Kritik tedarik güvencesi için tedarik sözleşmeleri ve kritik stok güvencesi modeli liman işletmeleri için de uygundur. Mevcut motoru birebir değiştirirken etiket bilgisiyle eşleştirme ve mil-flanş uyumu için mil çapı ve kama ölçüleri rehberleri kullanılır.
Devreye Alma, İzleme ve Bakım
Liman konveyörünün devreye alınması, yol verme ekipmanının (soft starter, sürücü) motorla doğru parametrelenmesini gerektirir. Yüklü kalkışta motor akımı ve rampa süresi izlenmeli; çok kısa rampa bant şokuna, çok uzun rampa motor ısınmasına yol açar. İlk çalıştırma adımları için devreye alma ve ilk çalıştırma kontrol listesi izlenmelidir. Çoklu tahrikli uzun hatlarda motorların yük paylaşımı dengeli olmalı; aksi halde bir motor aşırı yüklenir.
Açık sahada çalışan konveyör motorlarında sıcaklık izleme (PT100 ve termistör) planlanmamış duruşları azaltır; bu konuda motor sıcaklık izleme PT100 ve termistör içeriği yol gösterir. Tuzlu ortamda klemens kutusu nem ve korozyon açısından düzenli kontrol edilmeli, kablo rakorları sızdırmaz olmalıdır. Garanti kapsamındaki ve dışındaki arızaları ayırt etmek için elektrik motoru garantisi neyi kapsar içeriği yararlıdır. Maden ve taş ocağı sahalarındaki benzer açık saha koruma ilkeleri için taş ocağı ve madende motor koruma içeriği de değerlendirilebilir.
Enerji Verimliliği ve Toplam Maliyet
Sürekli çalışan büyük güçlü konveyör tahriklerinde enerji, yıllık işletme maliyetinin en büyük kalemidir. Tesisin motor envanterini verim sınıfına göre çıkarmak ve yatırımı önceliklendirmek için enerji verimliliği denetimi ve motor envanteri çalışması önerilir. Eski motorları yüksek verimli ile değiştirmenin geri ödemesi için eski motoru IE4 ile değiştirme ve geri ödeme içeriği incelenebilir. Frekans sürücüsüyle değişken yükte tasarruf için yüksek verimli motor ve frekans sürücüsü ile tasarruf kaynağı yardımcıdır.
Nakliye, Devreye Alma ve Bölgesel Tedarik
Büyük güçlü liman konveyör motorları ağır ve hacimlidir; nakliye ve devreye alma planı önceden yapılmalıdır. Nakliyede hasar riskini azaltmak için elektrik motoru nakliye hasar kontrol listesi izlenmelidir. Anadolu'daki liman ve terminallere sevkiyat seçenekleri için Anadolu tesislerine motor sevkiyatı rehberi içeriği yol gösterir. Marmara bölgesindeki limanlar için Kocaeli ve Gebze sanayisine tedarik ile Bursa ve Marmara tedariki içerikleri uygundur. Ürün gamımızın tamamına ana sayfamızdan ulaşabilirsiniz.
Stoklama Bölümü ve Yardımcı Ekipman Motorları
Liman terminallerinde uzun hat konveyörlerin yanı sıra stoklama sahasındaki stacker (yığıcı) ve reclaimer (geri alıcı) makineleri, döner dağıtıcılar ve mobil aktarma kuleleri de güçlü motorlarla çalışır. Bu ekipmanlar hem yürütme (travel) hem de malzeme taşıma için ayrı tahriklere sahiptir ve dış ortamda, tuzlu havada çalışır; dolayısıyla IP66 koruma ve korozyon kaplaması bu motorlarda da şarttır. Ek olarak toz bastırma sistemleri, su pompaları ve aydınlatma direği motorları gibi yardımcı ekipmanlar terminalin sürekliliğini sağlar. Açık saha ve maden sahalarındaki benzer ağır hizmet tahrik uygulamaları için maden ve cevher değirmeni motorları ile darbeli ve değişken yük profilleri için darbeli yükte motor seçimi içerikleri yol gösterir. Tüm bu ekipmanlar için kritik yedek motor stoğu, terminal operasyonunun kesintisizliği açısından belirleyicidir.
Sıkça Sorulan Sorular
Uzun bant konveyörde neden doğrudan yol verme yetersiz?
Yüklü ve uzun bir bant, durağan halden harekete geçerken yüksek bir başlangıç direnci gösterir. Doğrudan yol vermede motor yüksek kalkış akımı çeker, şebekede gerilim düşmesine ve bantta ani gerilime yol açar. Soft starter, sıvı dirençli yol verici veya VFD ile kademeli yol verme bu sorunları önler ve bant ömrünü uzatır.
Liman ortamında hangi IP koruma sınıfı gerekir?
Açık sahada yağmura, tuzlu havaya ve gerektiğinde tazyikli yıkamaya maruz kalan motorlar için IP66 önerilir. IP66 toza karşı tam sızdırmazlık ve güçlü su jetlerine karşı koruma sağlar. Ek olarak C4/C5 korozyon kategorisine uygun yüzey kaplaması tuzlu havanın aşındırıcı etkisini geciktirir.
Konveyör motorunu redüktörle mi yoksa doğrudan mı tahrik etmeliyim?
Bant tamburu düşük devirde yüksek tork ister; motor ise yüksek devirde çalışır. Bu yüzden çoğu uzun hat konveyörde motor bir redüktörle (sonsuz dişli veya konik helisel) eşleştirilir. Çok düşük devir ve yüksek kutuplu motorla doğrudan tahrik nadiren ekonomik olur. Redüktör-motor IEC gövde ve flanş uyumu seçim aşamasında doğrulanmalıdır.
Teklif Alın
Liman ve terminal uzun hat bant konveyörleriniz için ana tahrik, yükleme-boşaltma ve yardımcı motorlarda doğru güç, redüktör eşleştirmesi ve yol verme yöntemini birlikte belirleyelim. Deniz tuzlu ortama uygun IP66 korozyon korumalı, pik döküm gövdeli yüksek torklu motorlarda hızlı tedarik için bizimle iletişime geçin: +90 (532) 345 49 86. Bant uzunluğu, eğim ve kapasite bilgilerinizi paylaşın, iletişim sayfamızdan ulaşın; aynı gün teklif hazırlayalım.
Satın Alma ve Seçim Kontrol Listesi
- Bant uzunluğu, eğim, malzeme yoğunluğu ve kapasite (ton/saat) tanımlandı mı?
- Ana tahrik için yüksek kalkış torku ve doğru redüktör oranı hesaplandı mı?
- Yol verme yöntemi (soft starter / sıvı dirençli / VFD) yük profiline göre seçildi mi?
- Açık saha için IP66 koruma ve C4/C5 korozyon kaplaması talep edildi mi?
- Sürekli ekipmanlarda S1 görev tipi ve IE3/IE4 verimlilik sınıfı doğrulandı mı?
- Büyük güçte termin, nakliye ve devreye alma planı yapıldı mı?
- Gergi, besleme ve sıyırıcı gibi kritik yardımcılar için yedek motor planlandı mı?
- Mevcut motor değişiminde etiket, mil çapı ve flanş ölçüleri birebir kontrol edildi mi?
