Elektrik Motoru Devreye Alma: Yerine Bağlandıktan Sonra İlk Enerjiyi Doğru Sırayla Vermek

Ters dönen bir santrifüj fan yine de hava basar. Debisi düşer, akımı etiket değerinin epey altında kalır, kimse bir şey fark etmez. Bir havalandırma tesisinde bu durum ancak aylar sonra, salonun yazın neden serinlemediği araştırılırken ortaya çıkabilir. Devreye alma, tam da bu tür "çalışıyor ama doğru çalışmıyor" durumlarını motor üretime teslim edilmeden yakalamak için yapılır.

Bu yazı, makinesine bağlanmış ve panosuna kablolanmış bir elektrik motorunun ilk kez çalıştırıldığı günü anlatıyor. Motorun teslim alınırkenki muayenesini kabul muayenesi yazısında ayrıca ele aldık. Burada motor artık yerinde; soru, enerjiyi hangi sırayla vereceğimiz ve her adımda neyi doğrulayacağımız.

Enerji vermeden önce: mekanik taraf

İlk çalıştırmada ortaya çıkan titreşim ve rulman sorunlarının çoğu montajdan gelir. Motor klemensine dokunmadan önce mekanik montajı yapan ekiple birlikte şunlar kontrol edilir:

• Kaide ve ayaklar: Motor kaideye dört ayağıyla tam oturmalı. Bir ayak cıvatası gevşetildiğinde komparatörde okunan yükselme, yumuşak ayağı gösterir; gerekirse ince şimle düzeltilir.
• Kaplin hizası: Radyal ve açısal kaçıklık, kaplin üreticisinin verdiği sınırlar içinde olmalı. Motor ısındığında mil ekseninin biraz yükseldiği de hesaba katılır.
• Kayışlı tahrik: Kasnaklar aynı düzlemde, kayış gerginliği üreticinin değerinde olmalı. Fazla gergin kayış ön rulmanı erken tüketir.
• Serbest dönüş: Makine tarafı elle çevrildiğinde takılma, sürtünme sesi olmamalı.
• Soğutma yolu: Fan kapağının arkasında hava alacak boşluk bırakılmış, motorun önüne sıcak hava çıkışı yönlendirilmemiş olmalı.

Hizalama ve kaplin seçimiyle ilgili ayrıntıları esnek ve rijit kaplin yazısında bulabilirsiniz.

Enerji vermeden önce: elektrik tarafı

Pano tarafında kontrol edilecekler, motoru koruyacak zincirin gerçekten kurulu olup olmadığıdır.

• Etiket ile şebeke: Etiketteki gerilim ve bağlantı şebekeye uygun mu? 400 V şebekede 230/400 V etiketli motor yıldız, 400/690 V etiketli motor üçgen çalışır. Yıldız-üçgen yol vericili bir panoya bağlanan motorun 400/690 V olması gerekir. Klemens kutusundaki köprülerin bu duruma göre dizildiği gözle doğrulanır.
• Kablo ve topraklama: Kablo kesiti motor akımına ve mesafeye uygun, koruma iletkeni gövdedeki topraklama klemensine bağlı olmalı. Kablo rakorları sıkılmış, kullanılmayan giriş kör tapayla kapatılmış olmalı; IP55 koruma ancak böyle korunur.
• Koruma ayarı: Termik röle ya da motor koruma şalteri etiketteki anma akımına göre ayarlanmış olmalı. "Atmasın diye" yüksek ayar, devreye almanın ilk hatasıdır. Motorda PTC veya PT100 sensörü varsa uçlarının röleye bağlandığı kontrol edilir.

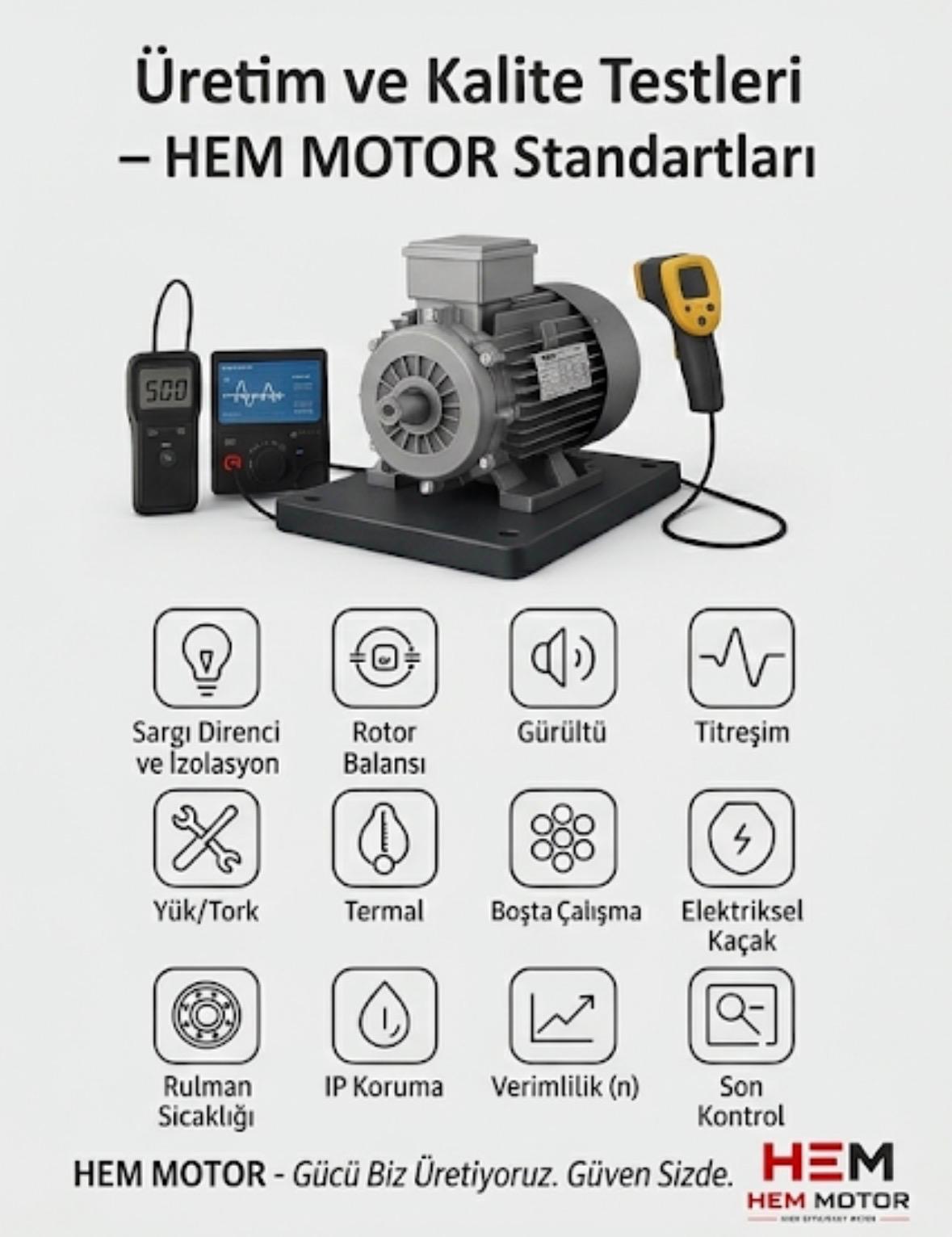

• İzolasyon direnci: Motor uzun süre beklemişse, nemli bir ortamda monte edildiyse ya da montaj sırasında su almış olabilirse enerji öncesi megger ölçümü yapılır. Sürücü bağlıysa ölçümden önce motor kabloları sürücüden ayrılır.

Ayar değerinin etiketten nasıl okunacağını motor koruma şalteri ayarı yazısında örneklerle anlattık.

İlk enerji: kısa darbe ve dönüş yönü

Mümkünse ilk enerji motor makineden ayrılmışken verilir. Kaplin ayrılamıyorsa, ters dönüşün makineye zarar vermeyeceğinden emin olunmalıdır: bazı pompalar, vidalı kompresörler ve geri dönmez kavramalı konveyörler ters dönüşe toleranssızdır.

Motora bir-iki saniyelik kısa bir darbe verilir ve mil ya da fan yönü gözlenir. Dönüş yönü yanlışsa üç fazdan herhangi ikisinin yeri değiştirilir. Bu değişikliğin motor klemensinde mi pano çıkışında mı yapıldığı not edilmelidir; aksi hâlde bir sonraki bakımda kablolar "düzeltilip" yön yeniden ters çevrilebilir.

Fan ve pompalarda yön, gövde üzerindeki okla karşılaştırılır. Açılıştaki örnekte olduğu gibi yalnızca "hava geliyor mu?" diye bakmak yeterli değildir.

Yüksüz çalışma: ilk referans değerler

Yön doğrulandıktan sonra motor, mümkünse yüksüz ya da hafif yükte 15–30 dakika çalıştırılır. Bu sürede:

• Üç fazın akımı ölçülür. Boşta akım etiket akımının altında olur; fazlar arasında belirgin fark varsa besleme ya da bağlantı kontrol edilir.
• Rulman bölgesi dinlenir. Düzgün bir uğultu dışında hırıltı ya da tıkırtı olmamalıdır.
• Yatak noktalarından titreşim ölçülür ve kaydedilir.
• Gövde sıcaklığının yükselişi izlenir; yüksüz çalışmada sıcaklık yavaşça artmalı ve dengelenmelidir.

Bu değerler ileride motorun "sağlıklı" hâlinin referansı olacaktır. Kaydedilmezlerse, altı ay sonra bir belirti ortaya çıktığında karşılaştırma yapılacak bir şey kalmaz.

Yük altında: proses ile birlikte

Motor makineye bağlanıp yüke alındığında kontrol edilecekler uygulamaya göre değişir, ama ortak noktalar şunlardır:

• Kalkış süresi: Motor anma devrine beklenen sürede çıkmalı. Ağır atalete sahip fan, değirmen ve kırıcılarda bu süre birkaç saniyeyi geçebilir; korumanın bu süreye izin verdiği doğrulanır.
• Yük akımı: Normal proses koşulunda ölçülen akım etiket değerine yakın ya da altında olmalı. Etiket akımını sürekli aşan bir motor, ya yanlış seçilmiştir ya da proses tasarlanandan ağırdır.
• Yol verici davranışı: Yıldız-üçgen geçişinde akım sıçraması, soft starter rampa süresi ya da sürücünün hızlanma ayarı gözlenir.
• Sürücülü çalışma: Frekans konvertörüyle düşük devirde uzun süre çalışacak motorlarda, en düşük hızda gövde sıcaklığı izlenir. Milde duran fan düşük devirde yeterli hava veremeyebilir.

Kalkış sırasında akım ve moment ilişkisini merak ediyorsanız devir-tork eğrisi yazısı konuyu ayrıntılı açıklıyor.

İlk günler: ısınan montajı tekrar kontrol etmek

Devreye alma, motor ilk kez yükte döndüğünde bitmez. İlk günlerde birkaç kontrolün tekrarlanması, erken arızaların önemli kısmını önler:

• Birkaç saatlik çalışmadan sonra ayak ve flanş cıvatalarının sıkılığı kontrol edilir. Isınma ve titreşim, ilk gün cıvataları biraz gevşetebilir.
• Kayışlı tahriklerde yeni kayışlar ilk çalışma saatlerinde uzar; gerginlik yeniden ayarlanır.
• Akım, sıcaklık ve titreşim değerleri ilk hafta içinde bir kez daha ölçülür ve ilk kayıtla karşılaştırılır.

Bu kayıtlar, motor periyodik bakım programına alınırken başlangıç noktası olur.

Devreye alma kaydı

İyi bir devreye alma kaydı tek sayfaya sığar ama sonradan en çok aranan belgedir. İçinde bulunması gerekenler: motorun etiket bilgileri ve seri numarası, bağlantı şekli, koruma ayar değeri, izolasyon ölçüm sonucu, dönüş yönünün nasıl düzeltildiği, yüksüz ve yüklü akımlar, titreşim ve sıcaklık değerleri, kontrolü yapan kişi ve tarih. Motor ileride arızalanırsa ya da bir garanti değerlendirmesi gerekirse, bu kayıt motorun doğru kurulduğunu gösteren tek kanıttır.

Sonuç

Devreye alma, motorun ilk kez döndüğü an değil, doğru döndüğünün kanıtlandığı süreçtir: önce mekanik ve elektrik hazırlık, sonra kısa darbe ile yön, yüksüz referans değerler, yük altında proses kontrolü ve ilk günlerde tekrar ölçüm. Yeni bir tesis ya da motor değişimi planlıyorsanız 3 fazlı elektrik motorları sayfasında seçenekleri inceleyebilir, uygulamanıza özel soruları teknik ekibimize iletebilirsiniz.

Sıkça Sorulan Sorular

Yeni motoru doğrudan bağlayıp çalıştırmanın sakıncası nedir?

Yanlış bağlantı, ters dönüş, gevşek bir faz ya da yüksek ayarlı bir koruma fark edilmeden motor yüke alınmış olur. Bu hataların bir kısmı hemen, bir kısmı ise haftalar sonra sargı ya da rulman arızası olarak ortaya çıkar.

Dönüş yönünü motoru makineye bağlamadan nasıl kontrol ederim?

Kaplini ayırıp motora bir-iki saniyelik kısa bir enerji darbesi verin ve mil ucunun ya da fanın dönüş yönüne bakın. Yön yanlışsa üç fazdan herhangi ikisinin yerini değiştirin ve bu değişikliği kayda geçirin.

Yeni motorda da izolasyon ölçümü yapmak gerekir mi?

Motor uzun süre depoda beklemişse, nemli bir ortamda monte edildiyse ya da montaj sırasında suya maruz kalmış olabilirse ölçüm yapılmalıdır. Sürücü bağlı motorlarda ölçümden önce kablolar sürücüden ayrılmalıdır.

Devreye almada ölçtüğüm değerleri neden kaydetmeliyim?

Bu değerler motorun sağlıklı hâlinin referansıdır. Aylar sonra akım, sıcaklık ya da titreşimde bir değişiklik olduğunda, karşılaştırma yapabilmenin tek yolu devreye alma kaydıdır.
