Makine imalatçıları için elektrik motoru seçiminde güç ve devir genellikle doğru hesaplanır; gerçek hatalar çoğunlukla görünüşte basit bir ayrıntıda, yani bağlantı (flanş) tipinde başlar. Doğru güçte ama yanlış flanşlı bir motor sahaya geldiğinde montaj hattınızı durdurur. O an elinizde iki kötü seçenek kalır: motoru iade edip yeni teslimat beklemek ya da apar topar bir adaptör plakası imal ettirip mekanik olarak zorlama bir çözüme razı olmak. İkisi de zaman ve para kaybıdır. Bu rehberde B5 flanş ile B14 flanş arasındaki farkı, hangi makinede hangisinin kullanıldığını ve sipariş öncesinde mutlaka kontrol etmeniz gereken ölçü listesini bir imalatçı gözüyle anlatıyoruz.

Motor Montaj Tipleri ve Flanşın Yeri

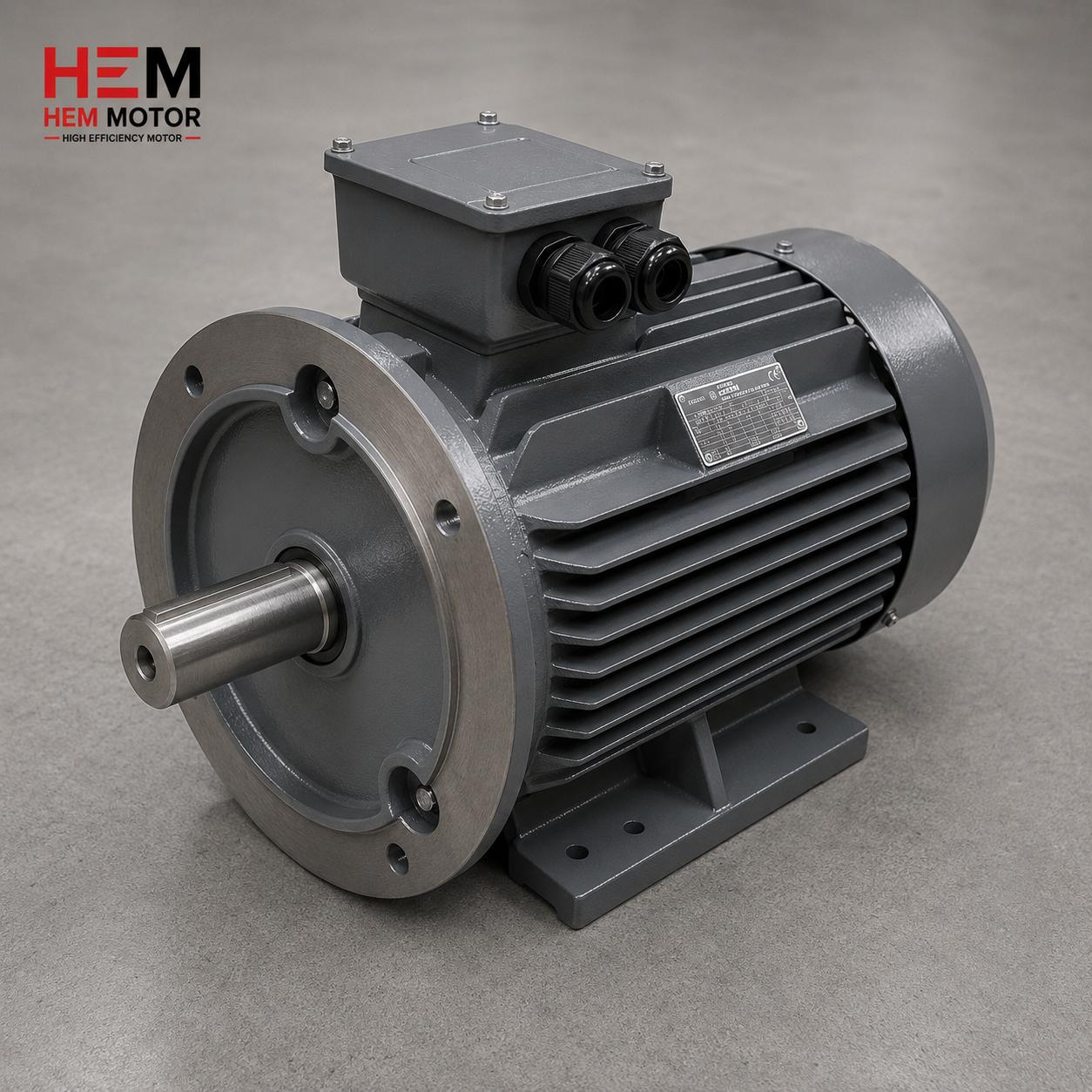

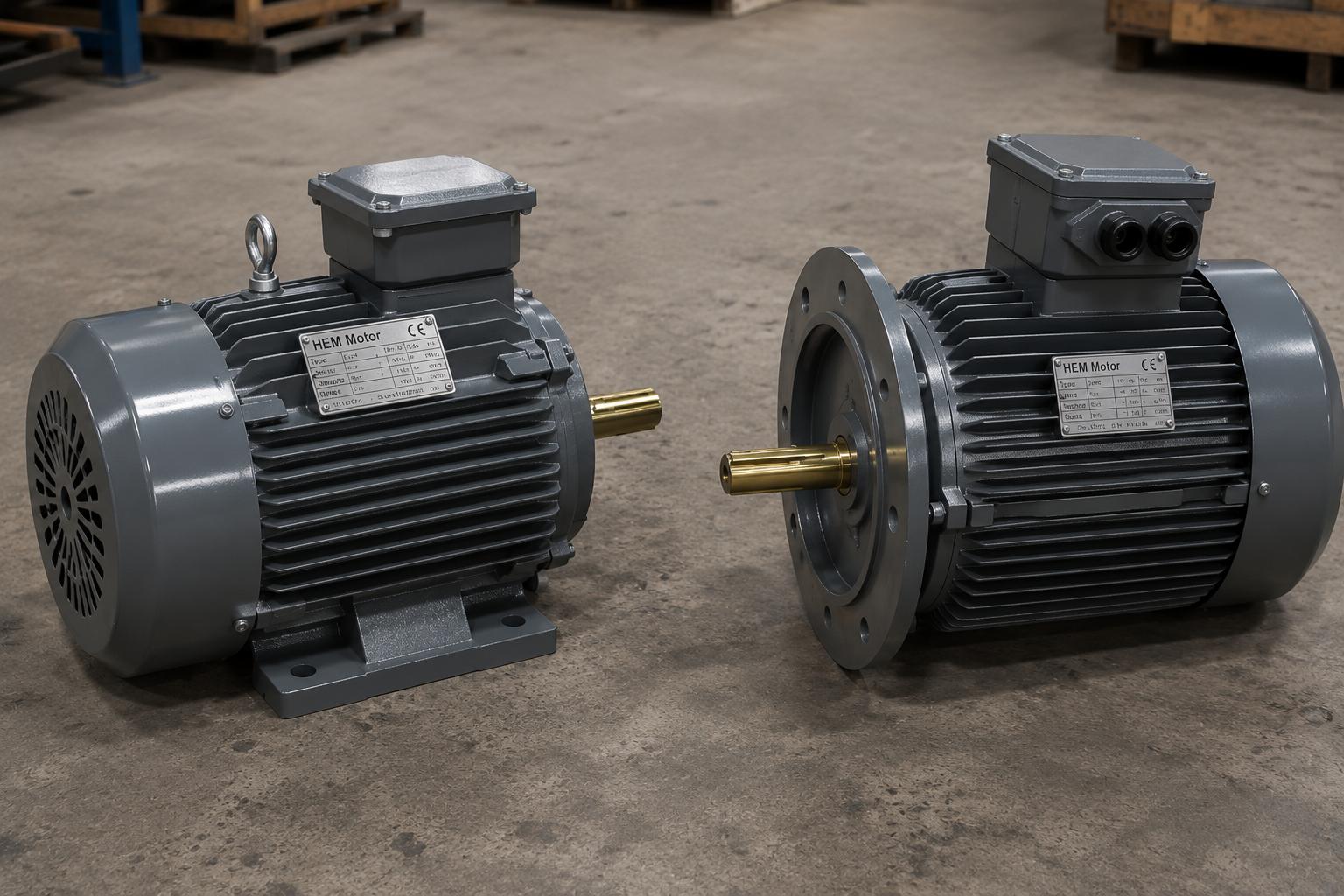

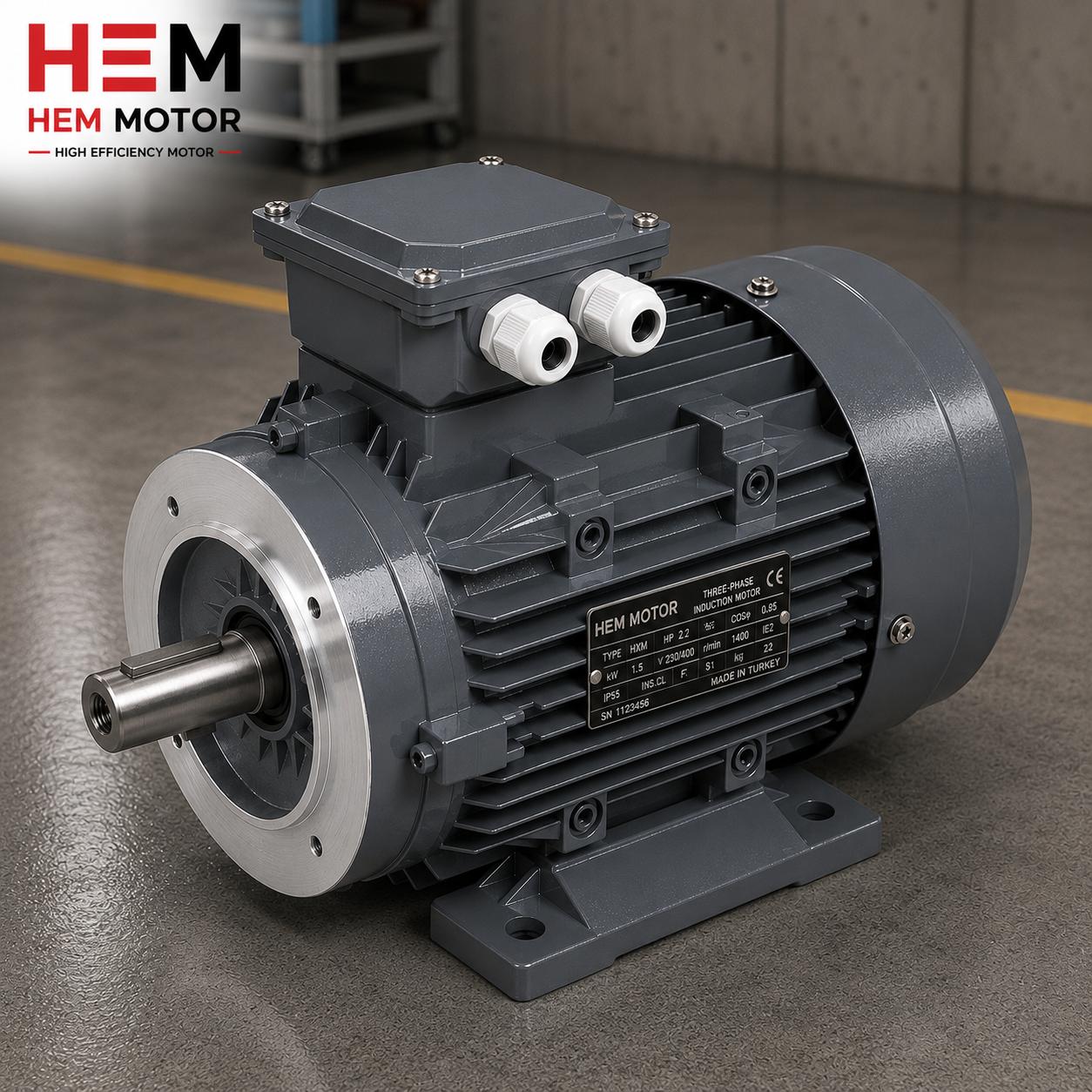

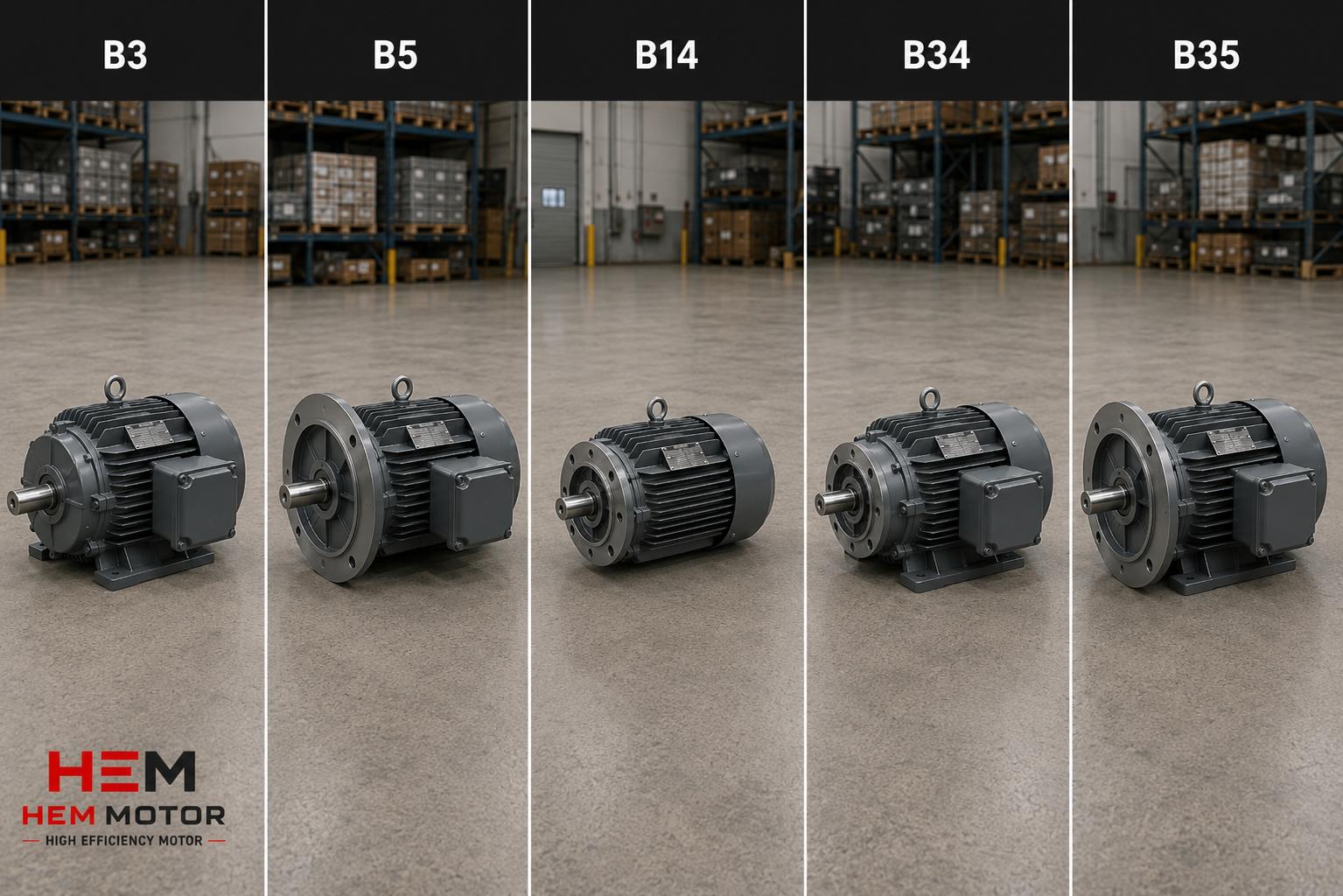

Elektrik motorları farklı montaj biçimlerinde üretilir. En yaygın olanlar ayaklı montaj (B3) ve flanşlı montajdır. Flanşlı motorlar, motorun ön tarafındaki yuvarlak bir plaka aracılığıyla doğrudan bir makineye, redüktöre veya pompa gövdesine cıvatalanır. Bu sayede ayrı bir kaide ve kaplin hizalaması gerekmeden, motor makineye bütünleşik biçimde bağlanır. İşte bu flanşın iki temel standardı vardır: B5 ve B14.

B5 Flanş Nedir?

B5 flanş, büyük çaplı ve cıvataların flanşın arkasından öne doğru (delikli geçiş delikleriyle) takıldığı bir bağlantı tipidir. Flanşın dış çapı büyüktür ve cıvata delikleri flanşın dış kenarına yakın, açık deliklerdir. Genellikle daha büyük güçlerde ve yüksek tork aktarımı gereken uygulamalarda tercih edilir. Pompa ve redüktör bağlantılarında çok yaygındır.

B14 Flanş Nedir?

B14 flanş ise daha küçük çaplı, cıvataların önden arkaya doğru diş açılmış (kör) deliklere takıldığı bir bağlantı tipidir. Flanşın dış çapı motor gövdesine daha yakındır ve daha kompakt bir görünüm sunar. Genellikle daha küçük güçlerde, dar montaj alanlarına sahip makinelerde kullanılır. Diş açılmış delikler sayesinde flanşın ön yüzünden montaj yapılabilir.

Hangi Makinede Hangisi Kullanılır?

Doğru seçimi yapmak için uygulamayı tanımak gerekir. İşte tipik kullanım alanları:

  • B5 tercih edilen yerler: Santrifüj pompalar, sonsuz dişli ve helisel redüktörler, yüksek güçlü konveyör tahrikleri, büyük torkun güvenli aktarımının gerektiği uygulamalar.
  • B14 tercih edilen yerler: Küçük makineler, kompakt pompa grupları, dar montaj alanları, düşük-orta güçlü endüstriyel ekipmanlar, motorun ön yüzeyden vidalanması gereken durumlar.

Önemli olan, motoru bağlayacağınız makinenin karşı flanşıyla birebir uyumlu bir flanş seçmektir. Makineniz B5 deliklerine göre tasarlandıysa B14 motor takılmaz; tersi de geçerlidir. Bu yüzden makine tasarımı ile motor flanşı baştan birlikte düşünülmelidir. Uygun flanş tiplerinde geniş bir motor yelpazesi için elektrik motoru fiyatları sayfamızı inceleyebilirsiniz.

Flanş Boyutları ve IEC Standardı

Hem B5 hem B14 flanşlar, motor gövde boyutuna (frame size) göre standart ölçülerde üretilir. Bu ölçüler IEC standardında tanımlanmıştır. Örneğin bir motorun flanş tanımı genellikle FF veya FT kodlarıyla birlikte bir sayı içerir (B5 için FF, B14 için FT gibi) ve bu sayı cıvata delik dairesinin çapını gösterir. Sipariş verirken yalnızca "B5" veya "B14" demek yeterli değildir; flanşın tam boyut kodunu da belirtmek gerekir.

Sipariş Öncesi Ölçü Kontrol Listesi

Yanlış flanş kaynaklı duruşları önlemek için sipariş öncesinde şu ölçüleri mutlaka doğrulayın:

  • Flanş tipi: B5 mi B14 mü?
  • Flanş dış çapı (M): Flanşın toplam dış çapı.
  • Cıvata delik dairesi çapı (P): Cıvata deliklerinin merkezlerinin oluşturduğu dairenin çapı.
  • Pilot (geçme) çapı (N): Motorun makineye merkezlenmesini sağlayan basamak çapı.
  • Cıvata delik sayısı ve çapı: Genellikle 4 delik, ancak doğrulanmalı.
  • Delik tipi: Açık geçiş deliği (B5) mi, diş açılmış kör delik (B14) mi?
  • Mil çapı ve uzunluğu: Çıkış milinin makineyle uyumu.

Bu listeyi tedarikçinize ileterek tam uyumlu motoru baştan temin edebilir, hatlı bir teslimat sonrası montaj sürprizlerinden kurtulursunuz. Doğru ölçülerle iletilen taleplerde uygun ürün hızlıca stoktan ayrılır. Stok ve hızlı tedarik için elektrik motoru fiyatları üzerinden teklif talep edebilirsiniz.

Adaptör Plakası Neden Geçici Bir Çözümdür?

Yanlış flanş geldiğinde bazı imalatçılar adaptör plakası imal ettirir. Ancak bu çözüm, motoru makineden uzaklaştırarak mil hizasını bozabilir, ek titreşim yaratabilir ve yatak ömrünü kısaltabilir. Mekanik olarak çalışsa da, doğru flanşlı motorun yerini tutmaz. En sağlıklı yol, baştan doğru flanşı seçmektir.

Sıkça Sorulan Sorular

B5 ve B14 motorlar birbirinin yerine kullanılabilir mi?

Hayır. Flanş çapları, delik dairesi ve delik tipi farklıdır. B5 deliklerine göre tasarlanmış bir makineye B14 motor, ya da tersi, doğrudan takılmaz. Yalnızca özel bir adaptör plakasıyla zorlama bir çözüm mümkün olabilir ki bu da önerilmez.

Sipariş verirken sadece "B5" demek yeterli mi?

Hayır. Aynı flanş tipi farklı gövde boyutlarında farklı ölçülerde gelir. Flanş dış çapı, cıvata delik dairesi çapı ve pilot çapını da belirtmelisiniz. Tam ölçü kodu (örneğin FF veya FT sayısı) verilmeden doğru ürün garanti edilemez.

Makinemde hangi flanşın gerektiğini nasıl anlarım?

Mevcut motorun etiketine ve makinenin karşı bağlantı yüzeyine bakın. Cıvataların flanşın arkasından mı (B5) yoksa önünden mi (B14) geçtiğini ve delik dairesi çapını ölçün. En güvenlisi makine tasarım ölçülerini kontrol listesiyle doğrulamaktır.
