Boya ve vernik üretimi, elektrik motoru seçimi açısından kimya sektörünün en hassas alanlarından biridir. Çözücü (solvent) buharları, yanıcı reçineler ve uçucu organik bileşikler, üretim alanını potansiyel patlayıcı ortam haline getirir. Bu tesislerde disolver karıştırıcısından boncuk değirmenine, transfer pompasından dolum hattına kadar motorlar yalnızca yüksek tork ve sürekli görev için değil, aynı zamanda patlamaya karşı korumalı (exproof / ATEX) olarak da seçilmelidir. Bu rehberde boya, vernik ve kaplama kimyası fabrikalarında elektrik motoru seçimini ekipman bazında ele alıyor; disolver ve bilyalı değirmen tahrikinden Ex d / Ex de korumaya, IP65 sızdırmazlıktan doğru güç hesabına kadar satın alma kararını netleştiriyoruz.

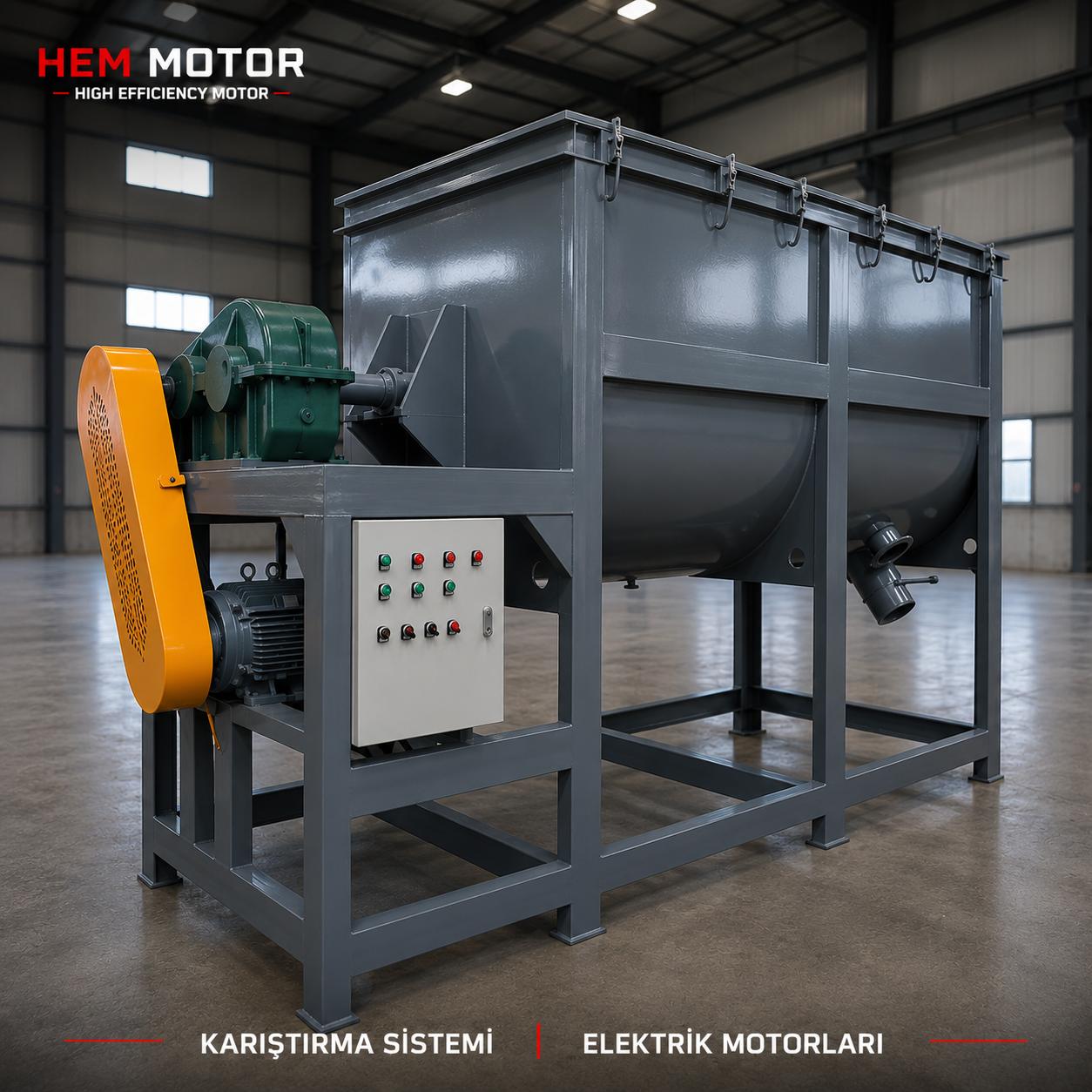

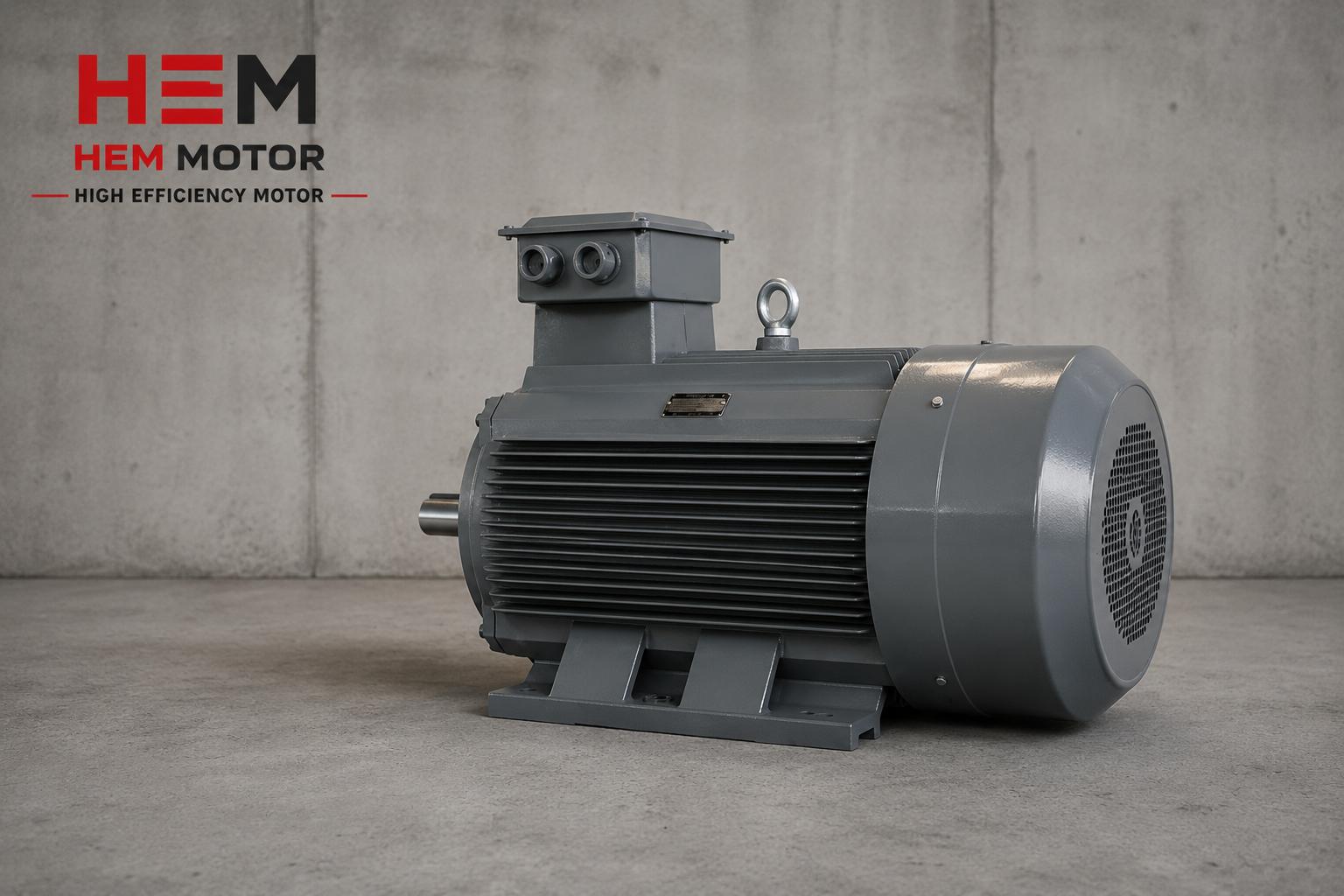

Boya ve vernik fabrikasında disolver ve bilyalı değirmen exproof elektrik motorları

Boya ve Vernik Üretiminde Motor Gerektiren Ana Ekipmanlar

Boya üretim prosesi; ön karıştırma (premix), öğütme (dispersiyon), inceltme (let-down), filtrasyon ve dolum aşamalarından oluşur. Her aşama farklı bir motor tipi ve koruma sınıfı gerektirir. Doğru seçim için önce ekipmanın yük profilini, ardından bulunduğu bölgenin patlama tehlikesi sınıflandırmasını (ATEX zonu) belirlemek gerekir.

Disolver (Yüksek Devirli Karıştırıcı)

Disolver, pigment ve dolgu maddelerini reçine içinde dağıtan yüksek devirli bir karıştırıcıdır. Disk tipi karıştırıcı ucu yüksek çevresel hızla döner ve güçlü bir kesme (shear) kuvveti üretir. Karışım viskozitesi yüksek olduğundan disolver motoru yüksek güç ve değişken tork ister; karışım inceldikçe yük değişir. Bu uygulamada genellikle 2 veya 4 kutuplu, pik döküm gövdeli, sürekli görev tipine uygun motorlar kullanılır. Disolverin bulunduğu öğütme/karıştırma salonu çözücü buharına maruz kaldığından motor mutlaka exproof olmalıdır. Yüksek viskoziteli karışımlarda yüksek kalkış torku kritik olduğundan darbeli ve değişken yükte motor seçimi prensipleri de göz önünde bulundurulur.

Boncuk / Bilyalı Değirmen (Bead Mill)

İnce taneli, yüksek kaliteli boyalarda pigment, boncuk (bead) değirmeninde mikron altı boyutlara öğütülür. Bilyalı değirmen sürekli, yüksek torklu ve sabit yük profiline sahip bir uygulamadır; S1 sürekli görev tipi şarttır. Motor genellikle pik döküm gövdeli ve yüksek verimlilik sınıfındadır. Öğütme sırasında ısı açığa çıktığından motor soğutması ve ortam sıcaklığı dikkate alınmalıdır. Sürekli tam yükte çalışan motorlarda soğutma için IE4 motor soğutma ve fan tasarımı önemlidir. Öğütücü tahrik mantığı için değirmen motorlarında yüksek tork ve ağır hizmet tedariki içeriği de yol gösterir.

Transfer ve Dozaj Pompaları

Reçine, çözücü ve katkı maddelerinin tanklar arası aktarımı dişli (gear) veya santrifüj pompalarla yapılır. Bu pompaların motorları sabit tork yük profiline sahiptir ve çözücü buharlı ortamda çalıştıklarından exproof olmalıdır. Doğru güç için santrifüj pompa motoru seçiminde debi ve basma yüksekliği eşleştirmesi temel alınır. Benzer kimya prosesi motor seçim ilkeleri için kimya, ilaç ve deterjan fabrikalarında motor seçimi rehberi tamamlayıcıdır.

Filtrasyon, Dolum ve Konveyör

Bitmiş boya filtre preslerden geçirilir, ardından dolum hattında kutulara doldurulur ve konveyörle paketleme/depolama bölümüne taşınır. Dolum ve paketleme bölgeleri de çözücü buharına maruz kalabildiğinden zone sınıflandırmasına göre exproof motor gerekebilir. Konveyör tahriki için verimli elektrik motorları kategorisindeki bant motorları ve ambalaj ve paketleme makineleri motorları öne çıkar.

ATEX ve Exproof Motor: Patlayıcı Ortamda Zorunlu Koruma

Boya ve vernik fabrikalarının en ayırt edici gerekliliği patlamaya karşı korumalı motor kullanımıdır. Çözücü buharları havayla karıştığında belirli konsantrasyonlarda patlayıcı bir atmosfer oluşturur; standart bir motorun kıvılcımı veya sıcak yüzeyi bu atmosferi tutuşturabilir. Bu yüzden ATEX direktifine uygun, doğru koruma tipine sahip exproof motor zorunludur.

ATEX Zon Sınıflandırması

Patlayıcı gaz ortamları zon 0, zon 1 ve zon 2 olarak sınıflandırılır. Zon 1, patlayıcı atmosferin normal çalışmada zaman zaman oluşabildiği bölgedir; boya fabrikalarında disolver ve öğütme salonu genellikle zon 1 veya zon 2'dir. Motorun koruma tipi, bulunduğu zona uygun seçilmelidir. ATEX ve exproof gerekliliğinin ne zaman şart olduğunu genel hatlarıyla anlamak için motor koruma donanımları perspektifi yardımcı olur; ayrıntılar için elektrik motoru koruma donanımları satın alma içeriğine bakılabilir.

Ex d ve Ex de Koruma Tipleri

Exproof motorlarda en yaygın koruma tipi alev sızdırmaz mahfaza (Ex d) yöntemidir: motor içindeki olası bir patlama gövde içinde hapsedilir, dışarıdaki atmosfere yayılmaz. Klemens kutusunun artırılmış güvenlikli (Ex e) olması durumunda kombinasyon Ex de olarak adlandırılır. Boya/vernik fabrikalarında Ex d veya Ex de korumalı, T sıcaklık sınıfı uygun (örneğin T3/T4) motorlar tercih edilir. Bu motorlar pik döküm gövdeli ve genellikle IP65 koruma sınıfındadır.

IP65 Sızdırmazlık ve Temizlik

Boya fabrikalarında motor yüzeyine boya sıçraması, toz ve çözücü teması olağandır. Bu nedenle IP65 koruma sınıfı hem toz sızdırmazlığı hem de su jetlerine karşı koruma sağlayarak motoru hem ortamdan korur hem de yüzey temizliğini (washdown) mümkün kılar. IP koruma sınıflarının ayrımı için toz sızdırmazlığı ve IP65/IP66 koruma içeriğindeki sınıflandırma mantığı kimya tesisleri için de geçerlidir.

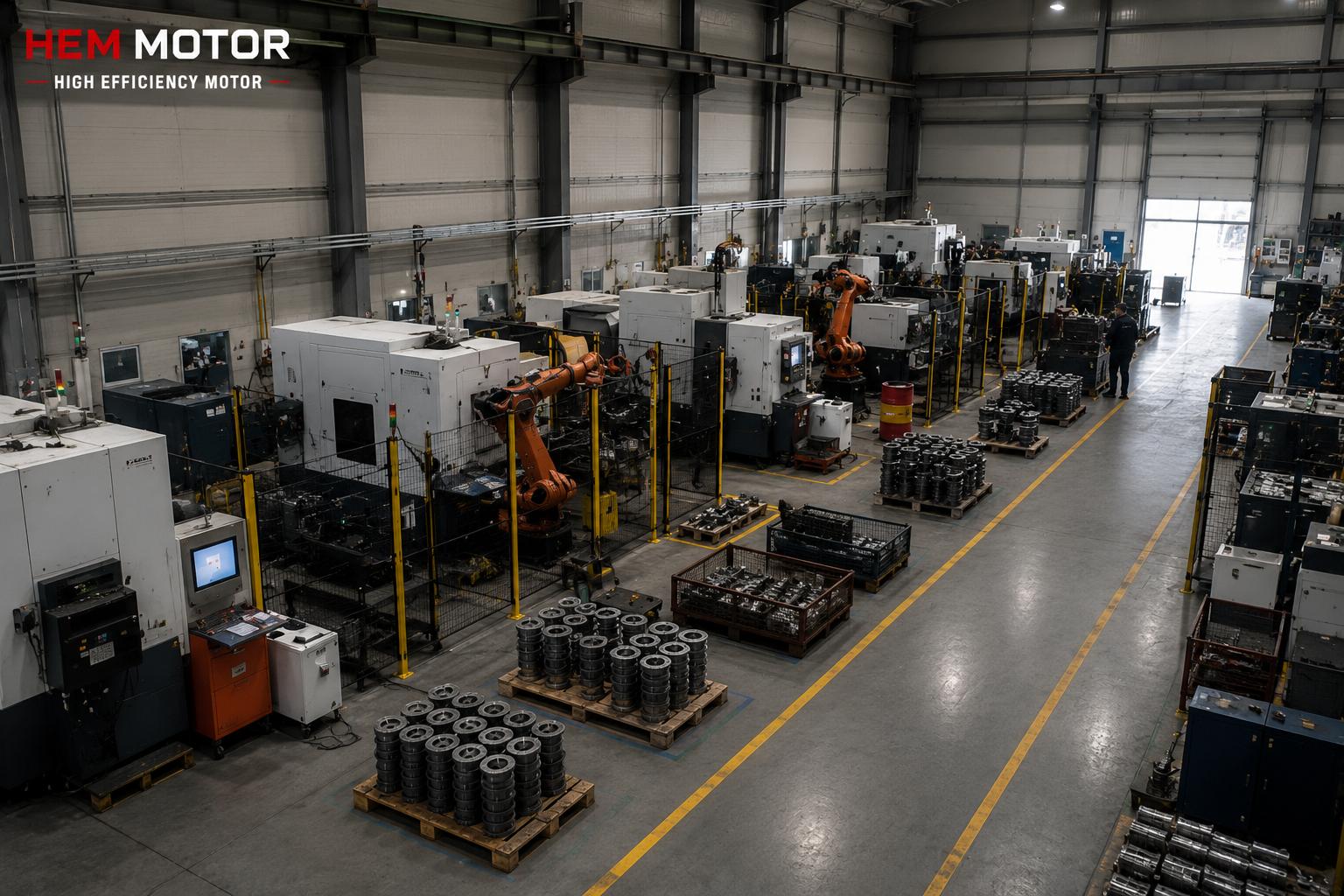

Ex d exproof korumalı pik döküm gövdeli boya fabrikası elektrik motoru

Güç, Devir ve Verimlilik Sınıfı Seçimi

Boya ve vernik fabrikasında motoru boyutlandırırken, exproof gerekliliğinin yanı sıra görev tipi, yük profili ve verimlilik sınıfı birlikte değerlendirilmelidir.

Görev Tipi ve Yük Profili

Bilyalı değirmen, transfer pompası ve sürekli karıştırıcılar S1 sürekli görev tipi ister. Disolver ise parti (batch) bazlı çalıştığından kesikli profil gösterebilir. Motoru doğru yük oranında çalıştırmak verim ve ömür için kritiktir; motor yük oranı, verim ve doğru boyutlandırma rehberi yol gösterir. Üç vardiya çalışan tesislerde motor filosunu yönetmek için üç vardiya tesislerde motor filosu yönetimi içeriği yararlıdır.

Verimlilik Sınıfı: IE3 ve IE4

Sürekli çalışan disolver ve değirmen motorlarında enerji maliyeti yüksektir. Mevzuat gereği 0,75 kW ve üzeri trifaze motorlarda IE3, belirli güç aralıklarında IE4 zorunludur. Exproof motorlar da bu verimlilik sınıflarında üretilir. Yatırım kararını netleştirmek için IE3 mü IE4 mü elektrik motoru yatırımı ve yüksek verimli motorda TCO hesabı incelenmelidir. Zorunluluk takvimi için IE3/IE4 verimlilik zorunluluğu mevzuatı kaynağına bakılabilir.

Yol Verme: Yıldız-Üçgen ve Soft Starter

Disolver ve değirmen gibi yüksek atalet momentine sahip yükler, doğrudan yol vermede yüksek kalkış akımı çeker. Bu akımı sınırlamak için yıldız-üçgen veya soft starter kullanılır. Yol verme yöntemlerini karşılaştırmak için asenkron motorda yıldız-üçgen ve soft starter içeriği yol gösterir. Değişken devir gerektiğinde VFD frekans sürücüsü ile asenkron motor kullanımı disolver hızını proses ihtiyacına göre ayarlamayı sağlar; ancak exproof ortamda sürücü ve motor uyumu özel olarak doğrulanmalıdır.

Bağlantı Tipi, Mil ve İkame Uyumu

Boya fabrikası ekipmanlarında motor doğrudan kaplin, kayış-kasnak veya redüktörle bağlanır. Disolver milinin doğrudan motora kaplinlendiği uygulamalarda mil çapı ve kama ölçüleri kritik öneme sahiptir. Doğru sipariş için motor mil çapı, kama ölçüleri ve kaplin-kasnak uyumu rehberini kullanın. Flanş tipi seçiminde B5 mi B14 mü bağlantı tipi seçimi başvuru kaynağıdır. Karıştırıcı tahrikinde redüktör gerektiğinde sonsuz dişli redüktörler kategorisi ve redüktöre IEC gövde eşleştirme rehberi kullanılır. Mevcut bir exproof motoru değiştirirken etiket bilgileriyle birebir eşleşme şarttır; yanlış motor gelmesini önleyin ve eski marka motoru birebir değiştirme içerikleri bu süreçte yol gösterir.

Devreye Alma, Bakım ve Tedarik Planlaması

Exproof bir motorun patlamaya karşı koruma özelliği, ancak doğru montaj, devreye alma ve bakımla korunur. Alev sızdırmaz mahfazanın (Ex d) fuga yüzeyleri zarar görmemeli, klemens kutusu doğru sıkma momentiyle kapatılmalı ve kablo rakorları sertifikalı tipte olmalıdır. İlk çalıştırma öncesi yalıtım direnci ölçülmeli; adımlar için devreye alma ve ilk çalıştırma kontrol listesi izlenmelidir. Disolver gibi yüksek devirli karıştırıcılarda dönüş yönü ve denge önemlidir; yanlış dönüş yönü karıştırma verimini düşürür.

Periyodik bakımda exproof motorun gövde bütünlüğü, conta ve keçeler, klemens sızdırmazlığı ve T sıcaklık sınıfı uygunluğu kontrol edilir. Boya ve çözücü teması nedeniyle gövde yüzeyi düzenli temizlenmeli, soğutma fanı kanatçıkları tıkanmamalıdır. Garanti kapsamı için elektrik motoru garantisi neyi kapsar içeriği, exproof motorlarda kapsam dışı kalan müdahaleleri anlamanıza yardımcı olur. Koruma donanımlarını (motor koruma rölesi, termistör) birlikte planlamak için motor sıcaklık izleme PT100 ve termistör içeriği yol gösterir.

Enerji Verimliliği ve TCO

Boya fabrikalarında disolver, değirmen ve pompa motorları uzun saatler çalışır; enerji maliyeti toplam işletme maliyetinin büyük bölümünü oluşturur. Tesis motor envanterini çıkarmak ve verim sınıfına göre önceliklendirmek için enerji verimliliği denetimi ve motor envanteri çalışması önerilir. Eski standart motorları yüksek verimli ile değiştirmenin geri ödemesini görmek için eski motoru IE4 ile değiştirme ve geri ödeme içeriği incelenebilir. Pompa ve fan uygulamalarında IE4 eşiği için pompa, fan ve kompresörde IE4 eşiği kaynağı yardımcıdır.

Tedarik, Stok ve Sertifikasyon

Exproof motorlar standart motorlara göre daha uzun termin gerektirebildiğinden, kritik ekipmanlar için yedek planlaması şarttır. Bir disolver veya değirmen motorunun arızası tüm parti üretimini durdurur. Tedarik sürecini hızlandırmak için teklif isterken verilmesi gereken bilgiler ve stoktan teslim mi üretim siparişi mi içerikleri yol gösterir. OEM boya makinesi üreticileri için seri tedarik söz konusuysa OEM motor tedarik anlaşmaları modeli uygundur. Ürün gamımızın tamamına ana sayfamızdan ulaşabilirsiniz.

Reçine Reaktörü ve Karıştırıcı Tahriki

Alkid, akrilik ve poliüretan reçine üreten entegre boya tesislerinde, reçine reaktörü ve seyreltme tanklarındaki karıştırıcılar da önemli motorlu ekipmanlardır. Bu karıştırıcılar yüksek viskoziteli, ısıtılmış reçineyi düzenli karıştırır; düşük devirli, yüksek torklu uygulamalardır ve genellikle redüktörle tahrik edilir. Reaktör çözücü buharına yakın konumdaysa bu motorların da exproof olması gerekir. Karıştırıcı motorunu redüktörle eşleştirirken sonsuz dişli redüktörler kategorisindeki uygun gövde seçilmeli, çıkış devri ve tork karışım hacmine göre hesaplanmalıdır. Benzer kimyasal karıştırıcı ve reaktör uygulamaları için fermantasyon ve biyoreaktör tesisi motor seçimi ile kozmetik ve temizlik ürünleri fabrikası motorları içerikleri yol gösterir. Yüksek torklu karıştırıcılarda yol verme yöntemi de doğru planlanmalıdır.

T Sıcaklık Sınıfı ve Gaz Grubu Doğrulaması

Exproof motor seçiminde koruma tipinin (Ex d / Ex de) yanı sıra gaz grubu (IIA, IIB, IIC) ve T sıcaklık sınıfı da çözücünün tutuşma özelliklerine göre doğrulanmalıdır. Boya ve vernik tesislerinde kullanılan tipik çözücüler için genellikle IIA veya IIB gaz grubu ve T3/T4 sıcaklık sınıfı uygundur; ancak nihai karar, tesisteki gerçek çözücü envanterine ve patlama koruma dokümanına göre verilir. Yanlış sıcaklık sınıfı seçimi, motor yüzeyinin çözücünün tutuşma sıcaklığına ulaşması riskini doğurur. Bu yüzden exproof motor siparişinde güç ve devir kadar koruma işaretlemesinin tamamı (örneğin Ex d IIB T4) net belirtilmelidir.

Sıkça Sorulan Sorular

Boya fabrikasında her motor exproof olmak zorunda mı?

Hayır; yalnızca patlayıcı atmosfer oluşabilen zonlarda (genellikle disolver, öğütme ve dolum salonları) bulunan motorlar exproof olmalıdır. Çözücü buharından izole, ayrı bir teknik hacimde duran kompresör veya kondenser motorları standart koruma sınıfında olabilir. Zon sınıflandırması, hangi motorun exproof olması gerektiğini belirler.

Ex d ile Ex de arasındaki fark nedir?

Ex d, motorun tamamının alev sızdırmaz mahfaza ile korunmasıdır. Ex de ise gövde Ex d alev sızdırmaz, klemens kutusu ise artırılmış güvenlikli (Ex e) olan kombinasyondur. Ex de, klemens bağlantısında daha pratik montaj sağlar. Her ikisi de boya/vernik fabrikalarında yaygın kullanılır; seçim zona ve T sıcaklık sınıfına göre yapılır.

Disolver motoru kaç kutuplu ve kaç kW olmalı?

Disolver yüksek çevresel hız istediğinden genellikle 2 veya 4 kutuplu motorla, gerektiğinde kasnak oranıyla yüksek devire çıkarılarak çalışır. Güç; karışım hacmine, viskoziteye ve disk çapına bağlıdır. Karışım inceldikçe yük değiştiğinden yüksek kalkış torku ve doğru yol verme yöntemi önemlidir. Net güç için karışım parametrelerini paylaşmanız yeterlidir.

Teklif Alın

Boya, vernik ve kaplama kimyası fabrikanız için disolver, bilyalı değirmen, transfer pompası ve dolum hattı motorlarında doğru güç, devir ve ATEX koruma tipini birlikte belirleyelim. Ex d / Ex de korumalı, IP65 pik döküm gövdeli exproof motorlarda hızlı tedarik için bizimle iletişime geçin: +90 (532) 345 49 86. Zon sınıflandırmanızı ve ekipman listenizi paylaşın, iletişim sayfamızdan ulaşın; aynı gün teklif hazırlayalım.

Satın Alma ve Seçim Kontrol Listesi

  • Her motor için bulunduğu bölgenin ATEX zon sınıflandırması (zon 1 / zon 2) belirlendi mi?
  • Exproof gerektiren motorlarda Ex d / Ex de koruma tipi ve T sıcaklık sınıfı tanımlandı mı?
  • Boya sıçraması ve çözücü teması için IP65 koruma sınıfı talep edildi mi?
  • Sürekli ekipmanlarda S1 görev tipi ve IE3/IE4 verimlilik sınıfı doğrulandı mı?
  • Disolver ve değirmen gibi yüksek ataletli yüklerde yol verme (yıldız-üçgen / soft starter) planlandı mı?
  • Mil çapı, kama ve flanş ölçüleri makineyle eşleştirildi mi?
  • Mevcut exproof motor değişiminde etiket ve sertifika bilgileri birebir kontrol edildi mi?
  • Kritik ekipmanlar için yedek exproof motor stoğu planlandı mı?
