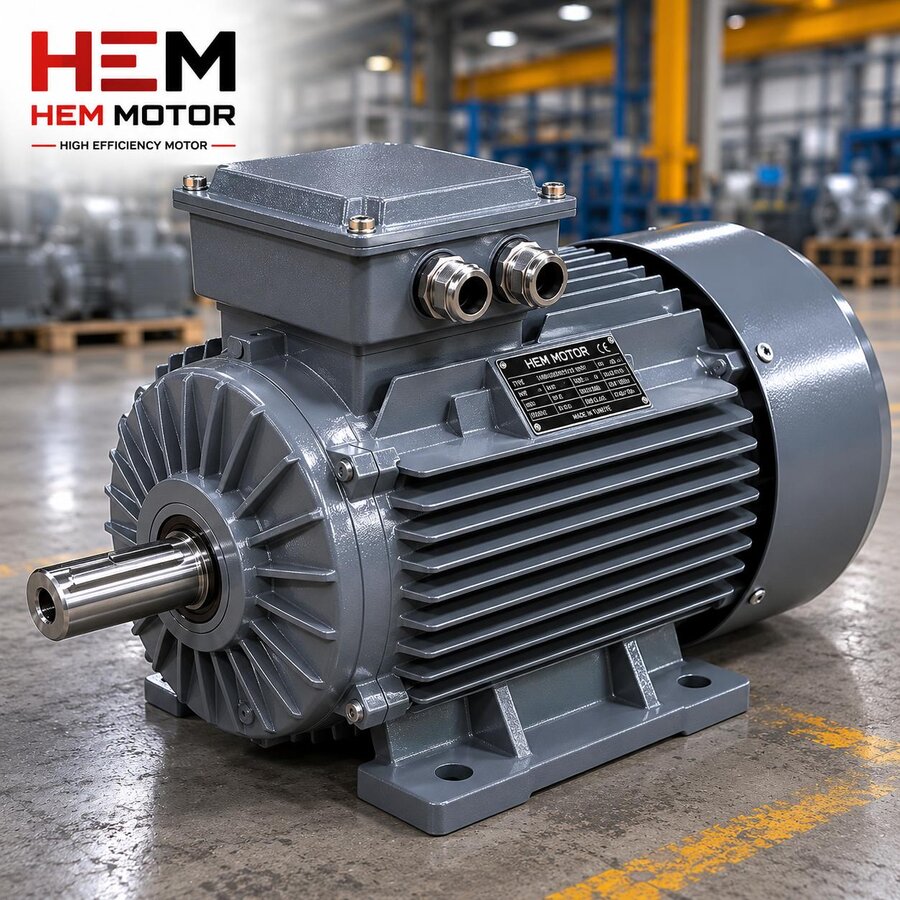

Bir elektrik motorunun ürettiği her watt kayıp, eninde sonunda ısıya dönüşür. IE4 motorlar aynı mekanik işi daha az kayıpla yaptıkları için içlerinde fiziksel olarak daha az ısı üretirler. Bu, kullanıcıya doğrudan yansıyan bir avantajdır: daha düşük sargı sıcaklığı, daha sessiz çalışma, daha uzun rulman ve izolasyon ömrü ve sonuçta daha düşük bir enerji faturası. Ancak bu avantajın sahada tam olarak kullanılabilmesi, motorun soğutma tasarımının ve fan geometrisinin doğru anlaşılmasına bağlıdır.

Çoğu işletme yalnızca etikette yazan verim sınıfına bakar; oysa bir motorun saha performansını belirleyen kritik unsur, ürettiği ısıyı ne kadar etkili attığıdır. IE4 seviyesinde bir motor, IE2 veya IE3 muadiline göre belirgin biçimde daha az kayıp üretir, fakat bu kayıp azalması ancak soğutma kanatları temiz, fan kapağı hasarsız ve ortam sıcaklığı tasarım değerlerinin içindeyse anlam kazanır. Aksi halde verimli bir motor bile, tıkanmış bir soğutma yüzeyi yüzünden aşırı ısınarak ömrünün önemli bir bölümünü kaybedebilir.

Bu yazıda, IE4 motorlarda soğutmanın nasıl çalıştığını, fan tasarımının verime ve gürültüye etkisini, ortam sıcaklığının önemini ve sahada bakım pratiklerini mühendislik bakış açısıyla ele alıyoruz. Amacımız, motorun kataloğundaki verim rakamını sahada gerçeğe dönüştürmektir.

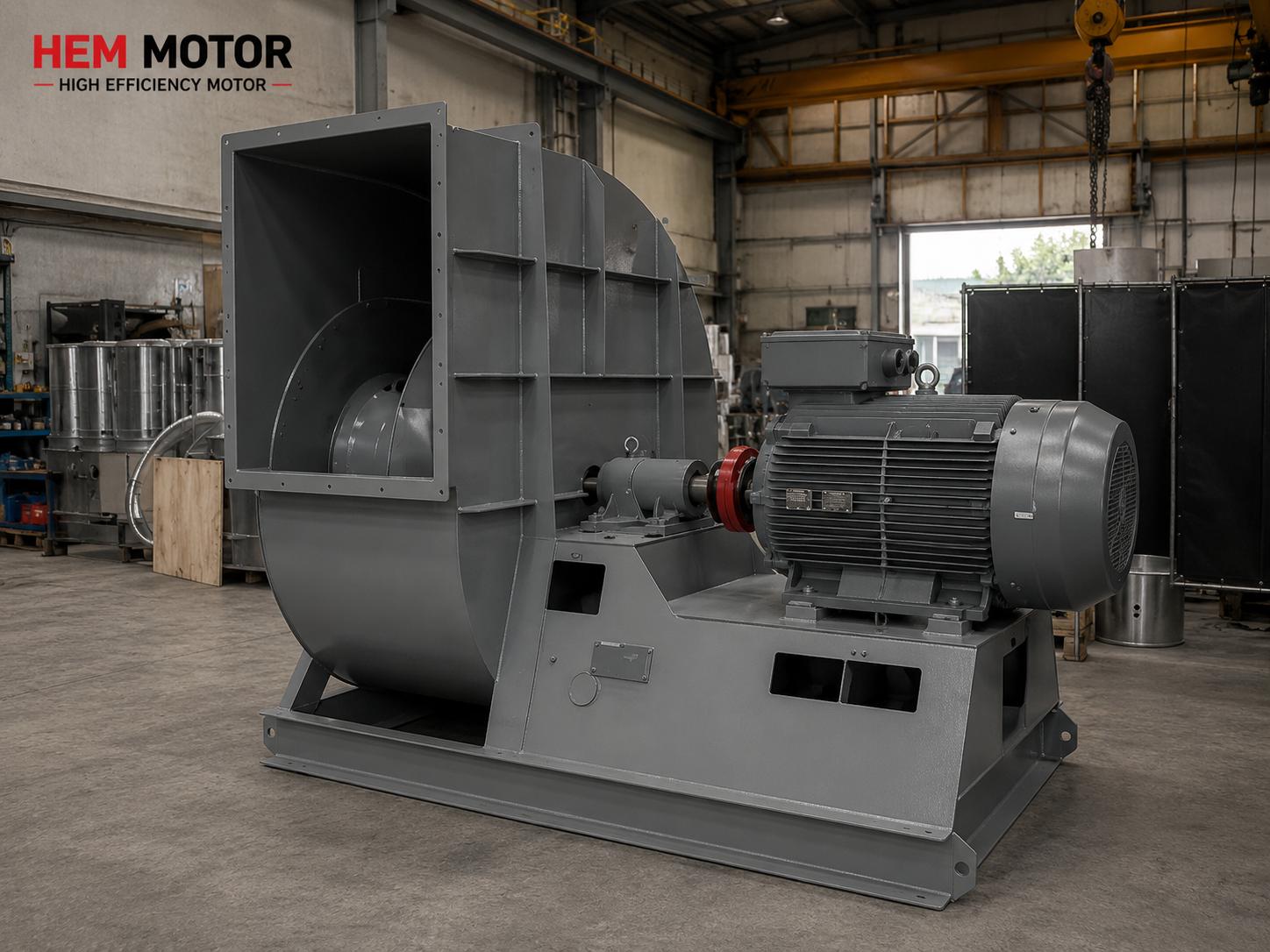

IE4 motorun soğutma kanatları ve arka fan kapağı detayı

IE4 Motorlarda Isı Nereden Gelir ve Neden Önemlidir?

Bir asenkron motorda kayıplar dört ana başlıkta toplanır: bakır kayıpları (stator ve rotor sargı direncinden kaynaklanan I²R kayıpları), demir kayıpları (histerezis ve girdap akımı), mekanik kayıplar (rulman sürtünmesi ve fanın çektiği güç) ve ek yük kayıpları. IE4 seviyesine ulaşmak için üretici bu dört kalemi birden düşürür: daha kaliteli silisli sac, daha düşük dirençli iletkenler ve optimize edilmiş oluk geometrisi kullanır.

Kayıpların düşmesi, motor gövdesinde atılması gereken ısının da düşmesi demektir. Bu noktada önemli bir mühendislik dengesi devreye girer: fan ne kadar büyük ve hızlı olursa o kadar çok hava sürer, ancak fanın kendisi de güç tüketir ve gürültü üretir. IE4 motorlarda hedef, yeterli soğutmayı en az ventilasyon kaybıyla sağlamaktır. Bu yüzden bu sınıftaki motorlarda fan tasarımı, eski nesil motorlara göre çok daha hassas hesaplanır.

  • Sargı sıcaklığı: Her 10 °C'lik aşırı ısınma, izolasyon ömrünü kabaca yarıya düşürür. Düşük kayıp, düşük sıcaklık ve uzun ömür demektir.
  • Rulman ömrü: Aşırı sıcaklık gresin viskozitesini bozar ve rulman aşınmasını hızlandırır.
  • Verim kararlılığı: Soğuk çalışan bir motor, sıcakken artan bakır direnci nedeniyle oluşan ek kayıplardan korunur; yani soğutma doğrudan verimi etkiler.

Fan Tasarımının Verime Etkisi

Standart endüstriyel motorlarda kullanılan çift yönlü (bidireksiyonel) radyal fanlar, motor hangi yönde dönerse dönsün eşit hava sürmeleri için simetrik tasarlanır. Bu pratik bir çözümdür ancak aerodinamik açıdan ideal değildir; çünkü simetrik kanat profili, tek yönde çalışan optimize bir fan kadar verimli hava süremez. IE4 motorlarda üretici çoğu zaman daha düşük ventilasyon kaybı için fan çapını, kanat sayısını ve kanat profilini yeniden hesaplar.

Fan Çapı ve Devir İlişkisi

Fanın sürdüğü hava debisi devirle doğru, tükettiği güç ise devrin küpüyle orantılı artar. Bu nedenle yüksek devirli (2 kutuplu, ~3000 d/dk) motorlarda fan kaybı, düşük devirli (6-8 kutuplu) motorlara göre çok daha belirgindir. IE4 seviyesinde bir 2 kutuplu motorda fan optimizasyonu, toplam verimi ölçülebilir biçimde etkileyen bir kalemdir. Bu yüzden doğru motoru seçerken yalnızca güç değil, devir ve kutup sayısı da soğutma açısından değerlendirilmelidir.

TEFC ve TENV Tasarımları

Endüstride en yaygın gövde tipi TEFC (Totally Enclosed Fan Cooled - tamamen kapalı, fanla soğutmalı) motordur. Burada içerideki hava devresi dış ortamdan izoledir; gövde üzerindeki soğutma kanatları, arka fanın sürdüğü hava ile yıkanarak ısıyı atar. Bazı küçük güçlerde ise TENV (fansız, doğal soğutmalı) tasarımlar tercih edilir. Tozlu ve agresif ortamlarda TEFC tasarımı, içeri kir girişini engellediği için tercih edilir.

  • Soğutma kanatları (fins): Gövdenin ısı atan yüzey alanını büyütür; tozla kaplandığında verimleri ciddi şekilde düşer.
  • Fan kapağı (cowl): Havayı kanatlar boyunca yönlendirir; deforme veya kırık kapak hava akışını bozar.
  • Hava giriş ızgarası: Tıkanırsa fan boşa döner ve motor nefessiz kalır.

Bir TEFC motorda iç ve dış hava devresi birbirinden ayrıdır; bu, gövde içine toz girmesini engelleyen önemli bir tasarım tercihidir. Ancak bu izolasyon, ısının yalnızca gövde yüzeyinden atılabileceği anlamına gelir. Dolayısıyla gövde yüzeyinin temiz ve fanın verimli olması, IE4 bir motorda kazanılan düşük kaybın sahaya yansıması için ön koşuldur. Soğutma kanatlarının yüzey alanı, motorun ısı atma kapasitesini doğrudan belirler; bu yüzden büyük güçlü motorlarda kanatlar daha derin ve sık tasarlanır.

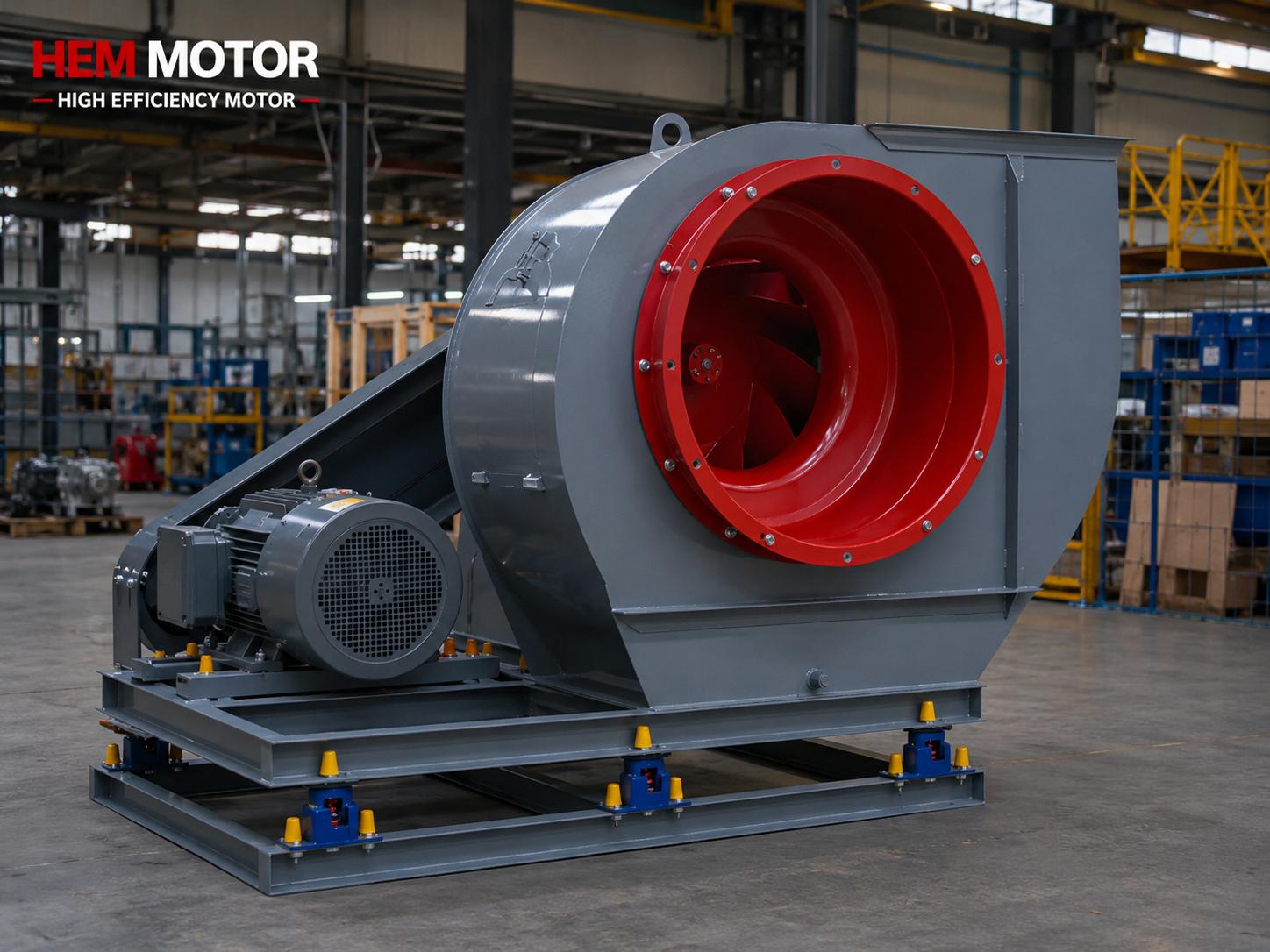

Temiz tutulmuş IE4 motor soğutma yüzeyi ve hava akış yönü

Ortam Sıcaklığı: Gözden Kaçan Kritik Parametre

Motor etiketlerinde standart olarak 40 °C ortam sıcaklığı referans alınır. Eğer motor 40 °C'nin üzerinde bir ortamda çalışıyorsa (örneğin kazan dairesi, fırın yakını, güneşe maruz açık saha pano içi), nominal gücünden daha düşük bir güçte kullanılması yani derating uygulanması gerekir. Tersine, soğuk ortamlarda motor etiket değerinin biraz üzerinde rahatça çalışabilir.

IE4 motorun düşük ısı üretme avantajı, ortam sıcaklığı yüksekse bir tampon sağlar: aynı koşulda IE2 bir motor termik korumaya takılırken, IE4 motor daha düşük iç sıcaklıkla çalışmaya devam edebilir. Ancak bu tampon sınırsız değildir; ortam sıcaklığını bilmeden yapılan motor seçimi, sahada beklenmedik aşırı ısınmalara yol açar. Doğru motor seçimi konusunda daha geniş bir çerçeve için IE4 motorların sessiz ve düşük titreşimli çalışması ile ilgili içeriğimiz de yol göstericidir.

Yükseklik (Rakım) Etkisi

1000 metrenin üzerindeki rakımlarda hava yoğunluğu düştüğü için soğutma etkisi azalır. Yüksek rakımlı tesislerde aynı motor daha sıcak çalışır; bu da seçimde dikkate alınması gereken bir derating faktörüdür. Türkiye'de İç Anadolu ve Doğu Anadolu'daki birçok sanayi tesisi bu kapsamdadır. Hem yüksek ortam sıcaklığı hem yüksek rakım bir arada bulunuyorsa, iki derating faktörü birlikte uygulanır ve motorun kullanılabilir gücü belirgin biçimde azalır.

Yük Profili ve Çalışma Rejimi

Motorun ne kadar ısınacağı yalnızca ortamla değil, çalışma rejimiyle de ilgilidir. Sürekli tam yükte dönen bir motor (S1 rejimi) ısıl dengeye ulaşır ve kararlı bir sıcaklıkta çalışır. Sık duran-kalkan (S3, S4 gibi) uygulamalarda ise her kalkışta yüksek akım çekilir ve sargı tekrar tekrar ısınır; bu rejimlerde soğutmanın önemi daha da artar. IE4 motorun düşük kayıbı, sık kalkışlı uygulamalarda sargıyı daha düşük tepe sıcaklığında tuttuğu için belirgin bir ömür avantajı sağlar.

Gürültü ve Soğutma İlişkisi

IE4 motorların sıklıkla vurgulanan bir avantajı da düşük gürültü seviyesidir ve bunun büyük bölümü fan tasarımından gelir. Bir motorda duyulan sesin önemli bir kısmı, fanın havayı sürerken ürettiği aerodinamik gürültüdür. Optimize edilmiş bir fan, gereksiz türbülans oluşturmadan yeterli havayı sürdüğü için hem daha az enerji harcar hem de daha sessiz çalışır. Bu yüzden gürültü, çoğu zaman soğutma veriminin dolaylı bir göstergesidir: aşırı gürültülü bir motor, çoğunlukla ventilasyon kaybı yüksek bir motordur.

Sessiz çalışma, yalnızca konfor değil, aynı zamanda iş sağlığı ve mevzuat açısından da önemlidir. Gürültülü ortamlar operatör verimini düşürür ve çoğu tesiste belirli gürültü sınırları gözetilir. IE4 motorların düşük fan gürültüsü, bu açıdan da bir avantaj sağlar. Düşük titreşim ile düşük gürültü çoğu zaman birlikte gider; iyi dengelenmiş bir rotor ve doğru fan, motorun ömrünü ve çalışma konforunu birlikte iyileştirir.

Soğutmayı Korumak: Saha Bakım Pratikleri

En verimli motor bile bakımsız kaldığında avantajını kaybeder. Soğutma performansını korumak, pahalı bir işlem değildir; düzenli ve basit kontrollerle sağlanır. Periyodik bakım takvimi oluşturmak, bu kontrolleri unutulmaktan kurtarır.

  • Kanat temizliği: Soğutma kanatları arasındaki toz ve yağ tabakası basınçlı hava veya fırça ile düzenli temizlenmelidir.
  • Fan kapağı kontrolü: Kapağın çatlak, ezik veya eksik vidası olmamalıdır; hava akışı serbest olmalıdır.
  • Sıcaklık takibi: Termal kamera veya yüzey sıcaklık ölçümüyle motor gövde sıcaklığı periyodik izlenmelidir.
  • Montaj yönü: Fan giriş ızgarası duvara çok yakın monte edilmemeli, hava emişine en az çap kadar mesafe bırakılmalıdır.

Bir frekans sürücüsü ile çalışan motorlarda ise ek bir konu vardır: düşük devirlerde fan da yavaşlar ve soğutma zayıflar. Bu durumda harici cebri soğutma (separate cooling fan) veya doğru derating gerekir. Bu konuda VFD ile asenkron motor sürme içeriğimiz pratik bilgiler sunar.

Soğutma Tipleri: IC Kodları ve Anlamları

Endüstride motor soğutma yöntemleri uluslararası IC (International Cooling) kodları ile tanımlanır. En yaygın görülen kod IC411'dir: bu, tamamen kapalı, mil ucundaki fanla yüzeyden soğutulan TEFC motoru ifade eder. Daha özel uygulamalarda farklı IC kodlarıyla karşılaşılır ve doğru kodu bilmek, motorun hangi ortamda nasıl davranacağını öngörmeyi sağlar. IE4 seviyesinde bir motor seçilirken yalnızca verim sınıfına değil, soğutma yönteminin uygulamaya uygunluğuna da bakılmalıdır.

  • IC411: Standart TEFC; mil fanı gövde yüzeyini soğutur. En yaygın endüstriyel çözüm.
  • IC416: Harici bağımsız fan (cebri soğutma); değişken devirli sürücü uygulamaları için idealdir.
  • IC418: Tahrik edilen makinenin hava akışıyla soğutma; özel uygulamalar.

Frekans sürücüsüyle geniş devir aralığında çalışacak bir IE4 motorda, mil fanına bağlı IC411 yerine bağımsız fanlı IC416 tercih edilmesi, düşük devirlerde soğutmanın garanti altına alınması açısından önemlidir. Bu seçim sahada motorun ömrünü doğrudan etkiler ve plansız duruşları azaltır.

Yalıtım Sınıfı ve Sıcaklık İlişkisi

Motorun dayanabileceği sıcaklık, yalıtım sınıfı ile belirlenir. En yaygın sınıflar F sınıfı (155 °C) ve H sınıfı (180 °C) yalıtımdır. IE4 motorların düşük ısı üretme avantajı, çoğu zaman F sınıfı yalıtımın B sınıfı sıcaklık artışıyla (yani sınıfın altında bir sıcaklıkta) kullanılmasını sağlar; bu da yalıtım ömrü için ciddi bir emniyet payı demektir. Düşük çalışma sıcaklığı, motorun nominal ömrünü çok aşan bir kullanım süresine işaret eder. Bu konuda sargı izolasyon sınıfı F ve H içeriğimiz ayrıntılı bir çerçeve sunar.

Doğru Motorun Toplam Maliyete Etkisi

Soğutması doğru tasarlanmış bir IE4 motor, yalnızca enerji faturasını düşürmez; arıza duruşlarını, rulman değişim sıklığını ve sargı sarım maliyetlerini de azaltır. Bu kalemlerin tamamı motorun toplam sahip olma maliyetini (TCO) belirler. Bir motorun satın alma bedeli, ömrü boyunca tükettiği enerjinin yanında çoğu zaman küçük kalır; bu yüzden verim ve soğutma kararları, uzun vadeli bir yatırım olarak değerlendirilmelidir.

Bir motorun ömrü boyunca tükettiği enerji, satın alma bedelinin çok üzerindedir; bu nedenle birkaç puanlık verim farkı bile uzun vadede önemli bir tasarrufa dönüşür. Soğutması doğru çalışan bir IE4 motor, hem bu enerji avantajını korur hem de yüksek sıcaklığa bağlı erken arızaları önleyerek bakım ve yenileme maliyetlerini düşürür. Bu yüzden soğutma, salt bir teknik ayrıntı değil, doğrudan finansal bir karar konusudur.

Sahada gözlemlenen yaygın bir senaryo şudur: işletme yüksek verimli bir motor satın alır, ancak tozlu bir ortamda soğutma kanatlarını ihmal eder. Birkaç ay sonra motor beklenenden sıcak çalışmaya başlar, verimi düşer ve avantajın bir kısmı kaybolur. Oysa düzenli temizlik ve basit bir sıcaklık takibi, bu kaybı tamamen önler. Yatırımın geri dönüşünü korumak, motoru aldıktan sonra ona gösterilen özenle doğru orantılıdır.

HEM Motor olarak, doğru güç, devir ve gövde tipini sahanızdaki ortam koşullarına göre seçmenize destek oluyoruz. Geniş ürün yelpazemiz ve teknik desteğimizle ilgili bilgiye ana sayfamızdan ulaşabilirsiniz.

Sıkça Sorulan Sorular

IE4 motor gerçekten daha mı az ısınır?

Evet. IE4 motorlar aynı mekanik işi daha az kayıpla yaptıkları için içlerinde fiziksel olarak daha az ısı üretir. Bunun sonucu olarak sargı ve rulman sıcaklıkları düşer, izolasyon ömrü uzar. Ancak bu avantaj ancak soğutma kanatları temiz ve ortam sıcaklığı tasarım sınırları içindeyse tam olarak ortaya çıkar.

Fan gürültüsünü azaltmak verimi etkiler mi?

Fan tasarımı verim ve gürültü arasında bir dengedir. Optimize edilmiş bir fan, hem ventilasyon kaybını hem de gürültüyü düşürür; çünkü gereğinden fazla hava sürmek hem enerji harcar hem ses üretir. IE4 motorlarda bu denge dikkatle hesaplandığı için bu motorlar genellikle daha sessiz çalışır.

Frekans sürücüsüyle düşük devirde çalıştırırsam soğutma yeterli olur mu?

Standart bir gövde fanı motorla aynı milde döndüğü için düşük devirlerde daha az hava süreceği için soğutma zayıflar. Sürekli düşük devirde çalışan uygulamalarda harici cebri soğutma fanı kullanmak veya motoru uygun şekilde derate etmek gerekir. Uygulamanızı bizimle paylaşırsanız doğru çözümü birlikte belirleyebiliriz.
