HEM Motor olarak elektrik motoru üreticisi ve satıcısı kimliğimizle her hafta aldığımız sorulardan biri şudur: "IE4 motor daha verimli diyorsunuz ama bu motorun ısınması, fanı ve soğutması diğerlerinden farklı mı?" Cevabımız nettir: evet, farklıdır ve bu fark doğrudan motorun ömrüne, sessizliğine ve enerji faturanıza yansır. Bir IE4 motor aynı işi daha az kayıpla yaptığı için içinde daha az ısı üretir; ancak bu avantajdan tam olarak yararlanmak, fan ve gövde tasarımının doğru anlaşılmasına, motorun çalışacağı ortam sıcaklığının bilinmesine ve soğutma kanatlarının temiz tutulmasına bağlıdır. Bu yazıda satın alma kararı verirken hangi soğutma detaylarına dikkat etmeniz gerektiğini, IE4 motorların ısı yönetimini ve doğru ürün seçimini ele alıyoruz.

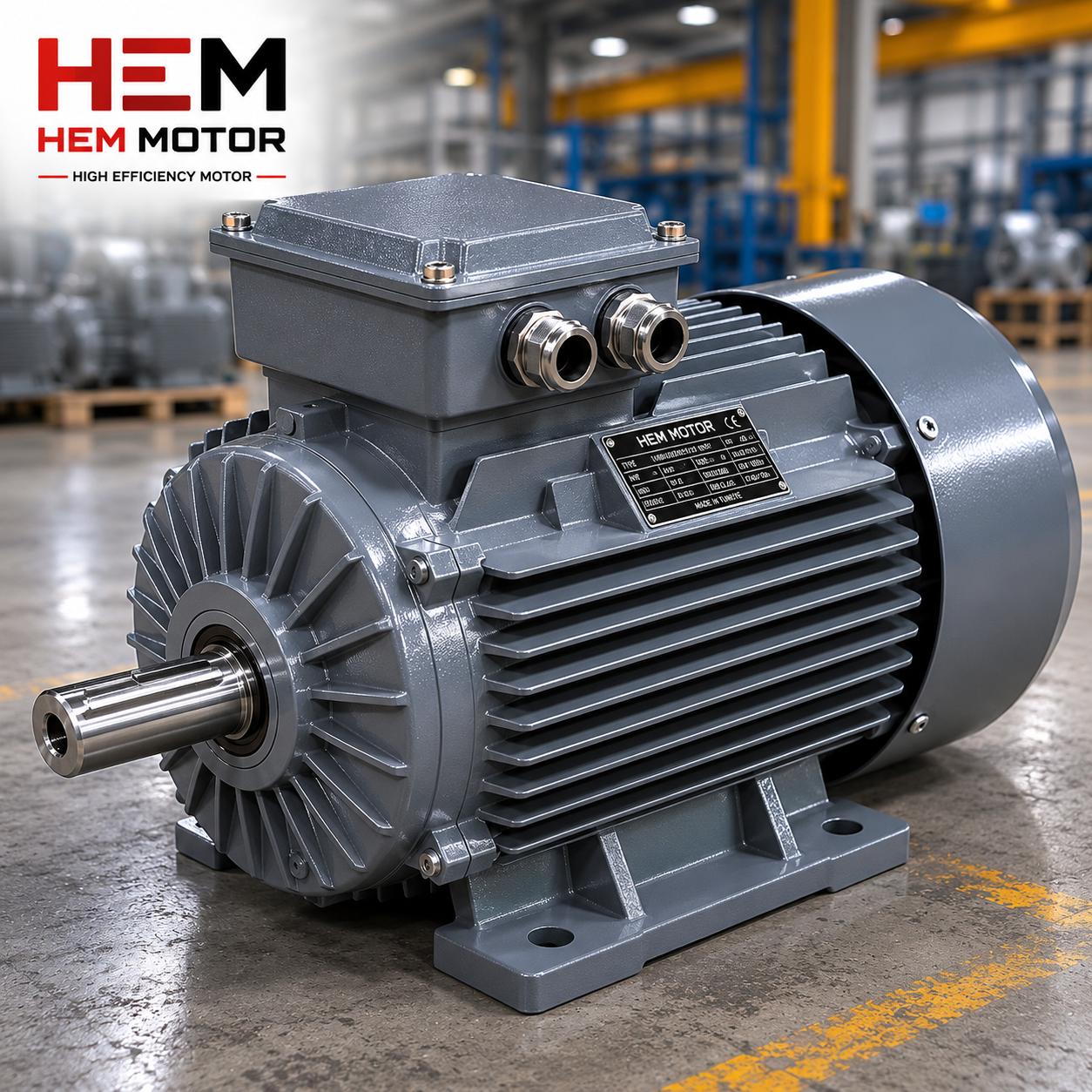

IE4 yüksek verimli elektrik motorunda fan kapağı ve soğutma kanatları

IE4 Motor Neden Daha Az Isınır?

Bir elektrik motorunda harcanan enerjinin tamamı mekanik güce dönüşmez; bir kısmı sargı dirençlerinde, demir nüvede, rulmanlarda ve havalandırmada kayıp olarak ısıya çevrilir. Verimlilik sınıfı ne kadar yüksekse bu kayıplar o kadar düşüktür. IE3 ve IE4 verimlilik zorunluluğu kapsamında üretilen motorlarda kayıpların azaltılması zaten yasal bir gerekliliktir; IE4 Süper Premium sınıfı ise bu çıtayı en üst seviyeye taşır.

Pratikte bu şu anlama gelir: 30 kW'lık bir uygulamada IE4 motor, daha düşük verimli bir motora göre saatte yüzlerce watt daha az ısı üretir. Daha az ısı üreten motor, daha düşük sargı sıcaklığında çalışır; daha düşük sargı sıcaklığı ise izolasyon malzemesinin ve rulman gresinin daha uzun ömürlü olması demektir. Sektörde bilinen bir kural vardır: sargı sıcaklığındaki her 10 °C'lik kalıcı artış, izolasyon ömrünü yaklaşık yarıya indirir. Dolayısıyla IE4 motorun "daha az ısınması" sadece bir konfor meselesi değil, doğrudan yatırımın geri dönüşünü etkileyen bir dayanıklılık avantajıdır.

Bu fark, sürekli çalışan (S1 görev tipi) uygulamalarda daha da belirginleşir. Günde 24 saat dönen bir pompa, fan veya konveyör motorunda biriken ısı, gün içinde durup kalkan bir uygulamaya göre çok daha kritiktir; çünkü motorun soğuma fırsatı yoktur ve dengeye ulaştığı sıcaklık tamamen üretilen ısı ile atılan ısının dengesine bağlıdır. IE4 motorun düşük kayıpları, bu dengeyi daha düşük bir sıcaklıkta kurmasını sağlar. Üstelik daha serin çalışan bir motorun sargı direnci de daha düşük kalır; bu da çalışma sırasında verimin korunması anlamına gelir. Yani ısı yönetimi ile verimlilik, birbirini besleyen iki çark gibidir: iyi soğutulan motor verimini korur, verimli motor da daha az ısınır.

Isı, Verim ve Ömür İlişkisi

IE4 motorlarda kullanılan %100 bakır sargı, F sınıfı izolasyon ve düşük kayıplı sac paketi, üretilen ısının baştan azaltılmasını sağlar. Geriye kalan ısının da gövdeden dışarı verilmesi gerekir; işte burada fan ve soğutma kanatlarının tasarımı devreye girer. İyi tasarlanmış bir IE4 motor, hem az ısı üretir hem de ürettiği ısıyı verimli bir şekilde atar. Bu iki özellik bir araya geldiğinde motor, etiketinde yazan gücü ortam sıcaklığı yükseldiğinde bile güç düşümü (derating) yaşamadan verebilir. Sıcak ortamlarda yaşanan güç kaybı konusunu eski motorunuzu IE4 ile değiştirmenin geri ödemesi yazımızdaki tüketim hesaplarıyla birlikte değerlendirmek, yatırım kararını netleştirir.

Fan ve Kanat Tasarımının Soğutmaya Etkisi

Standart sanayi tipi IE4 motorlar genellikle TEFC (Totally Enclosed Fan Cooled) yani tamamen kapalı, fan soğutmalı yapıdadır ve IC411 soğutma yöntemini kullanır. Bu yapıda motorun arka ucuna bağlı bir fan, gövdenin dışındaki soğutma kanatları üzerinden hava üfler. Hava kanatların arasından geçerken gövdeden ısıyı alır ve dışarı taşır. Motorun içi tamamen kapalı olduğu için toz, nem ve dış etkenler sargıya ulaşamaz; bu da IE4 yüksek verimli elektrik motorlarımızın standart IP55 koruma sınıfıyla birlikte çalışmasını mümkün kılar.

Fan Tipi ve Kanat Geometrisi Neden Önemli?

Fanın çapı, kanat sayısı ve kanat açısı, motorun her devirde ne kadar hava taşıyacağını belirler. Tek yönlü dönen uygulamalarda eğik kanatlı (tek yön) fanlar daha sessiz ve daha verimli soğutma sağlarken, çift yönlü çalışan motorlarda simetrik (radyal) fan kullanılır. Düşük devirli (1000 d/dk) bir motorda fan daha yavaş döndüğü için soğutma debisi düşer; bu nedenle düşük devir uygulamalarında gövde boyunun bir kademe büyük seçilmesi veya zorlu ortamlarda ek soğutma planlanması gerekebilir. Endüstriyel fan motorları gibi sürekli ve ağır hizmet uygulamalarında bu detaylar, motorun yaz aylarında bile termik koruma atmadan çalışmasını belirler.

Gövde üzerindeki soğutma kanatları ise ısı transfer yüzeyini artıran en kritik unsurdur. Kanatlar ne kadar geniş yüzey sunarsa, aynı hava akışıyla o kadar fazla ısı atılır. Pik döküm gövdeli motorlarda bu kanatlar döküm sırasında bütünleşik olarak şekillendirilir ve hem yüksek mekanik dayanım hem de etkili ısı atımı sağlar. Bu yüzden zorlu sahalarda pik döküm gövdeli motorların korozyon koruması ve açık saha kullanımı ile soğutma performansı birlikte değerlendirilmelidir.

TEFC ve IC411 Ne Anlama Gelir?

Motor kataloglarında sık karşılaştığınız TEFC ve IC411 kısaltmaları, motorun nasıl soğutulduğunu tarif eder ve satın alma kararında doğrudan rol oynar. TEFC (Totally Enclosed Fan Cooled), motorun tamamen kapalı bir gövdeye sahip olduğunu ve dışarıdan bir fanla soğutulduğunu belirtir. Gövde kapalı olduğu için içerideki sargılar ve rotor, ortamdaki toz, su zerresi ve aşındırıcı partiküllerden korunur. Soğutma ise gövdenin dışına monte edilen kanatlar üzerinden hava üfleyen fanla yapılır. Bu yapı, açık (ODP) motorlara göre biraz daha fazla içsel ısı tutsa da, IE4 motorların düşük kayıpları sayesinde bu dezavantaj büyük ölçüde ortadan kalkar.

IC411 ise IEC 60034-6 standardındaki soğutma yöntemi kodudur. Burada birinci rakam dolaşan soğutucunun (hava) devresini, ikinci rakam soğutucuyu hareket ettiren yöntemi (motor şaftına bağlı fan) ve son rakam ise ısının nasıl atıldığını (gövde yüzeyinden çevre havasına) ifade eder. Pratikte IC411, "şafta bağlı fanın gövde yüzeyini çevre havasıyla soğuttuğu standart kapalı motor" demektir ve sanayi tipi IE4 motorların büyük çoğunluğu bu sınıftadır. Bu standartlaşma, farklı markalardaki motorların birebir değişiminde de avantaj sağlar; eski bir motoru yenisiyle değiştirirken soğutma yapısının uyumlu olduğunu bilmek, sürpriz montaj sorunlarını önler.

Montaj Konumu Soğutmayı Nasıl Etkiler?

Motorun montaj tipi (B3 ayaklı, B5 flanşlı veya B35 kombine) sadece mekanik bağlantıyı değil, soğutma havasının akışını da etkiler. Yatay monte edilmiş bir ayaklı motorda fan kapağının arkasında havanın serbestçe dolaşabileceği boşluk bırakılmalıdır; fan kapağı bir duvara veya panele çok yakın yerleştirilirse hava giriş kesitinin daralması soğutmayı zayıflatır. Genel kural olarak fan kapağının arkasında, kapağın çapının yaklaşık dörtte biri kadar açıklık bırakılması önerilir. Dikey montajlarda ise fanın yukarı baktığı durumlarda kapağa düşen toz ve suya, aşağı baktığı durumlarda ise yerden kalkan toza dikkat edilmelidir. Montaj tipleri ve flanş uyumu konusunda B5 mi B14 mü motor bağlantı tipi seçimi yazımız faydalı olacaktır.

Ortam Sıcaklığı ve Satın Alırken Sorulacaklar

Bir IE4 motoru sipariş ederken soğutma açısından üç bilgi kritik öneme sahiptir: motorun çalışacağı ortam sıcaklığı, montaj konumu ve ortamın temizliği. Standart motorlar 40 °C ortam sıcaklığına ve 1000 metre rakıma göre tasarlanır. Ortam sıcaklığı bunun üzerine çıktığında ya da motor toz altında çalışacaksa, soğutma stratejisi gözden geçirilmelidir.

  • Ortam sıcaklığı 40 °C üzeriyse: Motorun gücünü tam verebilmesi için bir gövde boyu büyük seçilmesi veya yüksek sıcaklık dayanımlı H sınıfı izolasyon talep edilmesi mantıklıdır.
  • Toz ve lif yoğun ortam: Fan kapağındaki ızgaralar ve soğutma kanatları zamanla tıkanır; bu durumda periyodik temizlik planı şarttır. Pamuk, talaş ve yem tozu gibi ortamlarda kanatların aylık kontrolü ısınmayı baştan engeller.
  • Dikey montaj (fan aşağı/yukarı): Pompa ve fan uygulamalarında dikey montajda fan kapağına yağmur veya su girmesini önleyen koruyucu başlık (rain canopy) talep edilmelidir.

Motorun ilk çalıştırılmasında soğutma yolunun açık olduğunun doğrulanması da önemlidir. Bu kontrolleri elektrik motoru devreye alma ve ilk çalıştırma kontrol listesi yazımızda adım adım bulabilirsiniz. Doğru devreye alınmış ve düzenli temizlenen bir IE4 motor, etiketinde yazan ömrü fazlasıyla verir.

Isı Yönetiminin Sessizliğe Katkısı

Soğutma fanı aynı zamanda motorun çıkardığı sesin de önemli bir kaynağıdır. Aerodinamik tasarlanmış bir fan, hem daha az gürültü üretir hem de daha verimli soğutur. IE4 motorlarda düşük titreşim ve sessiz çalışma, dengeli rotor ve kaliteli rulmanlarla birlikte fan tasarımına da bağlıdır. Bu konuyu derinlemesine ele aldığımız IE4 Süper Premium motorlarda sessiz ve düşük titreşimli çalışma yazımız, soğutma ile akustik performansın nasıl birbirini tamamladığını gösterir. Mevcut bir motorunuzu IE4 ile değiştirirken fan ve gövde ölçülerinin uyumu içinse IE4 motora geçişte mekanik uyum rehberimizi inceleyebilirsiniz.

IE4 motorda TEFC kapalı gövde ve fan soğutmalı yapı kesiti

Doğru IE4 Motoru Seçmek: Hangi Ürün Sizin İçin?

HEM Motor olarak IE4 Süper Premium sınıfında 0,25 kW – 355 kW arası, 1000 / 1500 / 3000 d/dk devir seçenekleriyle, ayaklı (B3), flanşlı (B5) ve kombine (B35) montaj tiplerinde geniş bir gam sunuyoruz. Tüm motorlarımız pik döküm gövde, F sınıfı izolasyon ve IP55 koruma sınıfıyla standart olarak üretilir. Sürekli ve ağır hizmet uygulamalarında soğutma açısından öne çıkan iki ürün grubumuz şunlardır:

İhtiyacınıza en uygun verim sınıfını seçmek için yüksek verimli elektrik motorları kategorimizdeki tüm seçenekleri inceleyebilir, daha fazla teknik içerik için IE4 elektrik motorları blog kategorimize göz atabilirsiniz. Doğru gövde boyu, doğru devir ve doğru ortam sıcaklığı sınıfıyla seçilmiş bir IE4 motor, hem enerji tasarrufu hem de uzun ömür sağlar.

Soğutma Performansını Korumak İçin 5 Pratik Öneri

Doğru seçilmiş bir IE4 motorun soğutma avantajını yıllarca koruması, büyük ölçüde işletmenin elindedir. Sahada yıllardır uyguladığımız ve müşterilerimize önerdiğimiz beş basit kural şöyledir:

  • Kanatları temiz tutun: Soğutma kanatları ve fan kapağı ızgarası, ortamın kirliliğine göre aylık veya üç aylık periyotlarla basınçlı hava ya da fırçayla temizlenmelidir. Tıkalı kanat, ısı atımını yarıya kadar düşürebilir.
  • Hava giriş kesitini açık bırakın: Fan kapağının arkasına kutu, çuval veya başka ekipman yığmayın; hava serbestçe girmelidir.
  • Aşırı yüklenmeyi izleyin: Etiket gücünün üzerinde sürekli çalıştırma, ürettiği ısıyı soğutma kapasitesinin üzerine çıkarır. Doğru güçte motor seçimi en etkili soğutma önlemidir.
  • Sargı sıcaklığını ölçün: Kritik uygulamalarda PTC termistör veya PT100 sensörü talep ederek sargı sıcaklığını panodan izleyebilirsiniz.
  • Çevrim sayısını kontrol edin: Sık sık durup kalkan motorlarda her kalkış ek ısı üretir; bu uygulamalarda yol verme yöntemi ve motor seçimi soğutma kapasitesine göre planlanmalıdır.

Bu önlemlerin tamamı, motorun enerji verimliliğini de korur; çünkü aşırı ısınan bir motor verim eğrisinin dışına çıkar. Tesisinizin genel verim performansını elektrik motoru bakımı ve periyodik kontrol takvimi yazımızdaki planla birlikte yönetmek, hem soğutmayı hem de yatırımı güvence altına alır.

Sıkça Sorulan Sorular

IE4 motor gerçekten daha mı az ısınır?

Evet. IE4 motorlar aynı mekanik gücü daha az elektrik kaybıyla ürettiği için içlerinde daha az ısı oluşur. Daha düşük sargı sıcaklığı, izolasyon ve rulman ömrünü uzatır. Ancak bu avantajın tam yaşanması için motorun soğutma kanatlarının temiz tutulması ve ortam sıcaklığının tasarım değerinde olması gerekir. Sıcak veya tozlu ortamlarda doğru gövde boyu seçimi konusunda teklif aşamasında bizimle paylaşacağınız bilgiler belirleyicidir.

Soğutma kanatlarının tıkanması ne kadar önemli?

Çok önemlidir. Toz, lif ve kirle kaplanan kanatlar ısı atımını ciddi şekilde düşürür; motor termik koruma atana kadar ısınabilir. Özellikle yem, tekstil, ağaç işleme ve madencilik gibi tozlu sektörlerde fan kapağı ve kanatların düzenli temizlenmesi, IE4 motorun verim ve ömür avantajını korumanın en basit yoludur.

Yüksek ortam sıcaklığında IE4 motor seçerken neye dikkat etmeliyim?

Standart motorlar 40 °C ortam ve 1000 m rakıma göre tasarlanır. Daha sıcak veya yüksek rakımlı sahalarda motorun gücünü tam verebilmesi için bir gövde boyu büyük seçim ya da H sınıfı izolasyon talep edilmelidir. Çalışma ortamınızın sıcaklığını ve rakımını teklif talebinizde belirtirseniz, doğru soğutma sınıfında motoru öneririz.
