Bir AC asenkron motor ilk kalkış anında, anma akımının altı katına varan bir akım çeker. Bu, motorun kendiliğinden yarattığı doğal bir olaydır; ancak yönetilmediğinde hem motora hem şebekeye hem de pano ekipmanlarına zarar verir. İşte yol verme yöntemi tam olarak bu yüksek kalkış akımını kontrol etmenin yoludur ve aslında bir mühendislik kararı olduğu kadar bir satın alma kararıdır. Doğru yöntem motorun ömrünü, pano maliyetini ve şebekedeki gerilim dalgalanmasını birlikte belirler. Bu yazıda en yaygın iki yöntemi, yani yıldız-üçgen ile softstarter seçeneklerini karşılaştırıyor, VFD'nin getirdiği ek avantajları ele alıyor ve hangi uygulamada hangisinin daha doğru olduğunu açıklıyoruz.

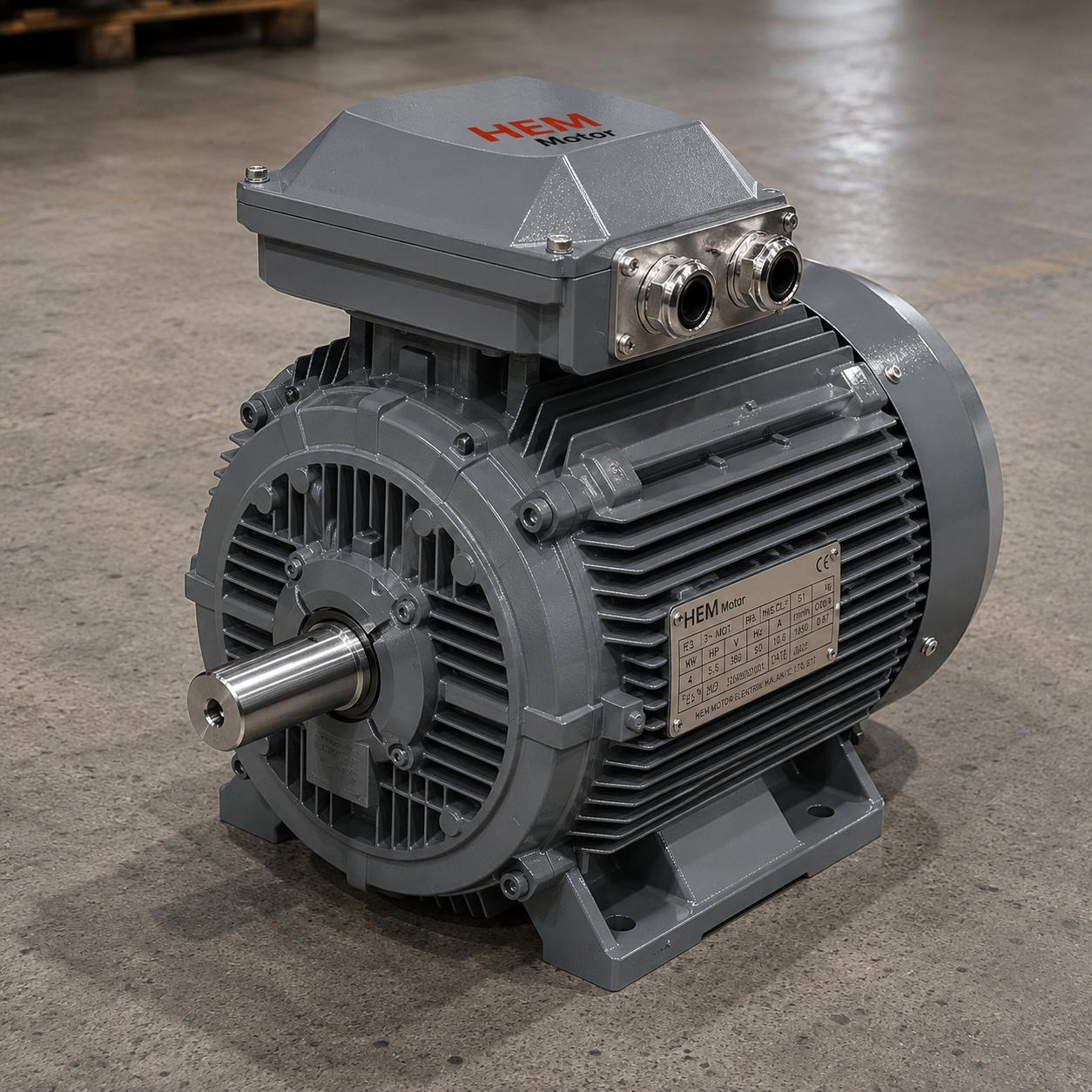

Asenkron motor yıldız üçgen softstarter yol verme

Neden Doğrudan Yol Verme Çoğu Zaman Yeterli Değildir?

Küçük güçlü motorlarda motoru doğrudan şebekeye bağlamak (direkt yol verme, DOL) basit ve ekonomiktir. Ancak güç büyüdükçe kalkış anındaki yüksek akım sorun yaratır. Bu ani akım, şebekede gerilim düşmesine yol açar; aynı hatta bağlı diğer cihazların etkilenmesine, hatta sigortaların atmasına neden olabilir. Ayrıca sert kalkış, motorun ve tahrik ettiği makinenin mekanik aksamına ani bir tork darbesi uygular; kayışlar, kaplinler ve dişliler bu darbeden yıpranır.

İşte bu nedenle belirli bir gücün üzerindeki motorlarda kalkış akımını ve torkunu yumuşatan bir yol verme yöntemi tercih edilir. Amaç, motoru zorlamadan, şebekeyi sarsmadan ve mekanik aksamı yormadan devreye almaktır.

Yıldız-Üçgen Yol Verme: Ucuz ve Basit, Ama Bir Bedeli Var

Yıldız-üçgen yöntemi onlarca yıldır kullanılan klasik ve ekonomik bir çözümdür. Motor önce yıldız bağlantıda devreye alınır; bu sayede kalkış akımı doğrudan yol vermeye göre yaklaşık üçte birine iner. Motor belli bir hıza ulaştıktan sonra bağlantı üçgene geçirilir ve motor tam gücüyle çalışır.

Bu yöntemin en büyük avantajı düşük maliyeti ve basitliğidir. Ancak önemli bir bedeli vardır: kalkış akımını üçte bire düşürürken kalkış momentini de aynı oranda, yani yaklaşık üçte birine düşürür. Bu da şu anlama gelir: motor yüklü olarak kalkmak zorundaysa, yıldız bağlantıda yeterli torku üretemeyebilir ve makine yerinden hareket etmeyebilir.

Yıldız-Üçgen Hangi Uygulamalar İçin Uygundur?

Bu yöntem, kalkışta yükün düşük olduğu uygulamalar için idealdir. Örneğin boşta kalkan fanlar, pompalar veya santrifüj yükler yıldız-üçgenle sorunsuz devreye girer. Ancak konveyör, konkasör, kompresör gibi yüklü kalkan makinelerde yıldız bağlantı yetersiz kalabilir ve geçiş anında ikinci bir akım darbesi oluşabilir. Yüklü kalkışlarda bu yüzden daha gelişmiş yöntemler tercih edilir.

Softstarter: Yumuşak ve Kontrollü Kalkış

Softstarter (yumuşak yolverici), motora uygulanan gerilimi elektronik olarak kademeli yükselterek kalkışı yumuşatan bir cihazdır. Yıldız-üçgenin iki kademeli ve sert geçişli yapısının aksine, softstarter sürekli ve pürüzsüz bir rampa sağlar. Kalkış akımı ayarlanabilir; kalkış süresi ve tork rampası uygulamaya göre programlanabilir.

  • Daha az mekanik darbe: Kayış, kaplin ve dişliler ani tork yerine yumuşak bir rampayla yüklenir, ömürleri uzar.
  • Şebekeye daha nazik: Kalkış akımı kontrollü tutulduğundan gerilim düşmesi azalır.
  • Ayarlanabilir kalkış: Aynı softstarter farklı yükler için yeniden ayarlanabilir.
  • Yumuşak duruş imkânı: Çoğu softstarter, özellikle pompalarda su darbesini önleyen kontrollü duruş da sağlar.

Softstarter, yıldız-üçgene göre daha pahalıdır ancak yüklü kalkışlarda çok daha güvenli ve güvenilirdir. Motorun ve makinenin ömrünü koruduğu için orta vadede maliyetini çıkarır.

VFD: Yol Vermenin Ötesinde Devir Kontrolü ve Enerji Tasarrufu

Frekans dönüştürücü (VFD, sürücü), aslında bir yol verme cihazından çok daha fazlasıdır. VFD, motora uygulanan frekansı ve gerilimi birlikte ayarlayarak kalkışı en yumuşak biçimde sağlar; ancak asıl gücü çalışma sırasında devri istediğiniz gibi ayarlayabilmesidir. Bir pompa veya fanda devri yüke göre düşürerek ciddi enerji tasarrufu elde edilebilir; çünkü bu tür yüklerde güç tüketimi devrin küpüyle değişir.

VFD ile kalkış akımı anma akımının çok altında tutulabilir, tork tam olarak kontrol edilebilir ve süreç ihtiyaçlarına göre hız anlık olarak değiştirilebilir. Bu yönüyle VFD, hem en gelişmiş yol verme çözümü hem de bir enerji yönetimi aracıdır. Doğru motor ve uygun sürücü kombinasyonu için elektrik motoru fiyatları sayfamızdaki seçenekleri inceleyebilirsiniz.

Hangi Yöntemi Seçmeli? Karar Çerçevesi

Doğru yöntem tek bir kurala bağlı değildir; uygulamanın gereklerine göre belirlenir. Boşta kalkan, basit ve maliyet odaklı uygulamalarda yıldız-üçgen hâlâ mantıklıdır. Yüklü kalkan ve mekanik darbenin önemli olduğu uygulamalarda softstarter öne çıkar. Devir ayarı, enerji tasarrufu veya hassas süreç kontrolü gerektiğinde ise VFD tartışmasız en doğru seçimdir. Motorun gücü, kalkış yükü, çalışma sıklığı ve şebekenin durumu birlikte değerlendirilerek karar verilmelidir. İhtiyacınıza uygun güç ve montaj tipinde motor için elektrik motoru fiyatları üzerinden teklif talep edebilirsiniz.

Softstarter VFD asenkron motor yol verme karşılaştırma

Sıkça Sorulan Sorular

Yıldız-üçgen yerine softstarter kullanırsam motorun ömrü uzar mı?

Evet, dolaylı olarak. Softstarter kalkışı yumuşattığı için motorun sargılarına ve makinenin mekanik aksamına binen ani tork ve akım darbeleri azalır. Sık kalkan motorlarda bu fark, rulman ve sargı ömründe gözle görülür bir uzamaya yol açar.

Her motora VFD takmak mantıklı mıdır?

Hayır. VFD özellikle devir ayarı veya enerji tasarrufu gereken pompa, fan ve değişken yüklü uygulamalarda çok değerlidir. Sabit hızda çalışan, devir ayarı gerektirmeyen basit uygulamalarda VFD'nin ek maliyeti her zaman karşılığını vermeyebilir; bu durumda softstarter yeterli olabilir.

Yol verme yöntemi motor seçimini etkiler mi?

Evet. Örneğin yıldız-üçgen için motorun altı uçlu (6 terminalli) olması ve bağlantının uygun olması gerekir. VFD ile çalışacak motorlarda ise sürücü uyumlu sargı ve gerektiğinde yalıtım sınıfı önemlidir. Bu yüzden yol verme yöntemi ile motor sipariş aşamasında birlikte planlanmalıdır.
