Sincap kafesli mi yoksa bilezikli (rotorlu) asenkron motor mu sipariş etmeniz gerektiği, çoğu satın alma kararının görünenden daha kritik bir noktasıdır. Yanlış rotor tipiyle gelen bir motor, tahrik ettiği makineyi ya zorlanarak kaldırır ya da kalkışta şebekenizi ve sigortalarınızı zorlar; her iki durumda da duruş, ek maliyet ve garanti tartışması anlamına gelir. HEM Motor olarak hem üretici hem tedarikçi kimliğimizle, alıcının elindeki yük profiline bakarak doğru rotor tipini öneriyoruz. Bu yazı, asenkron motor alırken sincap kafesli ve bilezikli rotor arasındaki farkı satın alma ve tedarik açısından netleştirir; hangi yükte hangisinin teklif edilmesi gerektiğini somut örneklerle gösterir.

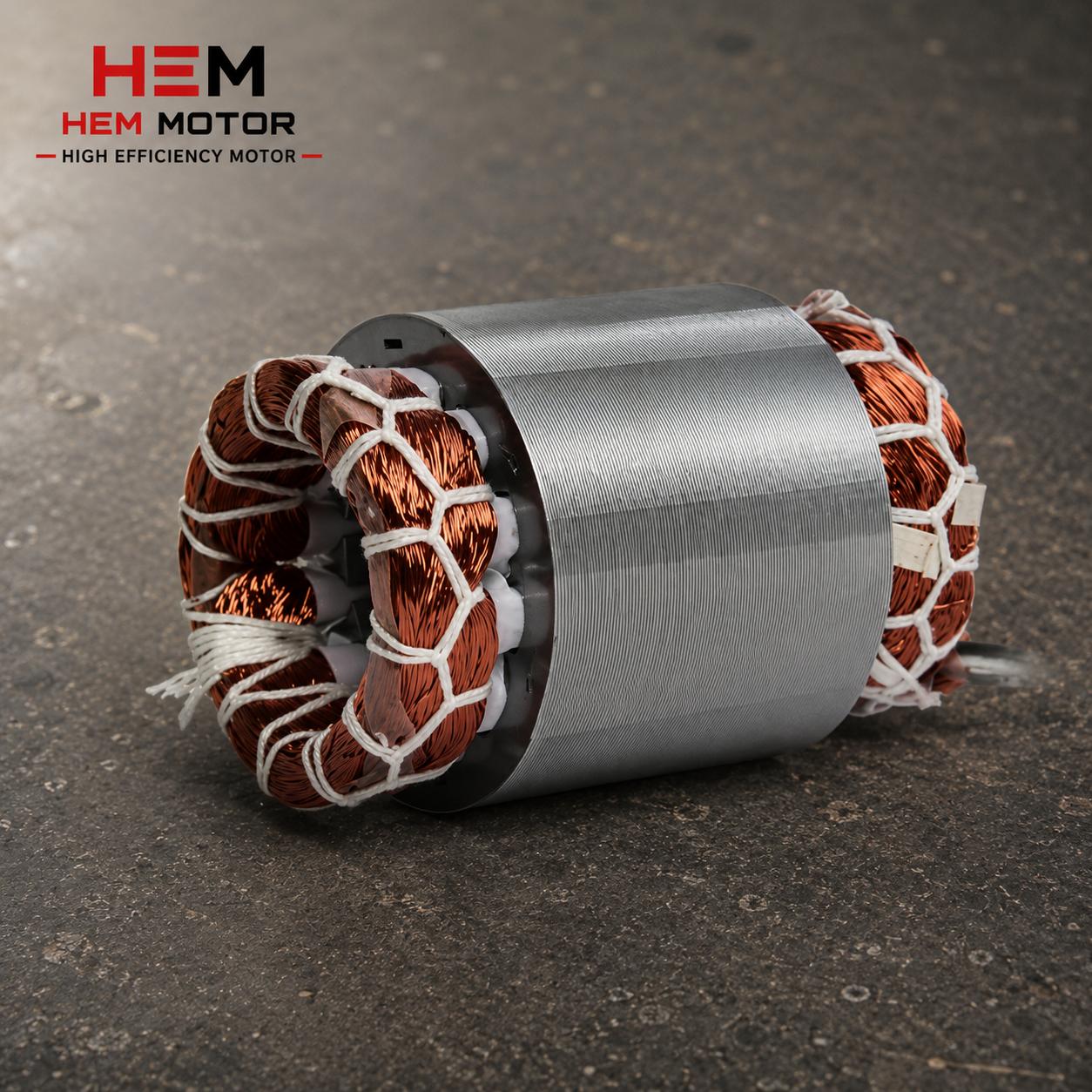

Sincap Kafesli ve Bilezikli Rotor: Yapısal Fark Neden Önemli?
İki motor tipi de stator tarafında aynıdır; fark rotordadır. Sincap kafesli asenkron motor, rotor oluklarına yerleştirilmiş ve iki uçtan kısa devre halkalarıyla birleştirilmiş çubuklardan oluşur. Dışarıya hiçbir elektriksel bağlantı çıkmaz, fırça veya bilezik yoktur. Bu yapı, sanayide en yaygın motoru ortaya çıkarır: bakımı az, sağlam, ekonomik ve geniş stok bulunabilirliği olan bir çözüm. HEM Motor gamındaki IE4 elektrik motoru ve IE3 elektrik motoru ürünlerinin neredeyse tamamı sincap kafesli rotor yapısındadır.
Bilezikli (rotorlu / slip-ring) motorda ise rotor sargılıdır ve sargı uçları, mil üzerindeki bileziklere ve oradan fırçalara bağlanır. Bu sayede rotor devresine dışarıdan direnç eklenebilir. Eklenen direnç, kalkış anında momenti yükseltirken kalkış akımını düşürür. Yapı daha karmaşıktır; fırça-bilezik aşınması nedeniyle düzenli bakım gerektirir. Bu nedenle bilezikli motor, genel kullanımda değil yalnızca yüksek atalet ve ağır kalkış gerektiren özel uygulamalarda tercih edilir. Bu ayrım, doğru trifaze motor siparişinin temelini oluşturur.
Bakım, Ömür ve Toplam Maliyet Açısından İki Tip
Satın alma kararında ilk fiyatın yanında uzun vadeli maliyeti de düşünmek gerekir. Sincap kafesli motorda fırça, bilezik veya rotor sargısı olmadığı için aşınan ve düzenli değişen bir parça yoktur; bakım büyük ölçüde rulman ve genel temizlikle sınırlıdır. Bu da düşük işletme maliyeti ve uzun, sorunsuz bir ömür anlamına gelir. Bilezikli motorda ise fırçalar aşınır, bilezik yüzeyleri zamanla bakım ister ve fırça tozu temizliği gerekir; bu ek bakım, toplam sahip olma maliyetini yükseltir. Bu nedenle, uygulama gerçekten gerektirmedikçe bilezikli motor tercih edilmez.
Bir motorun gerçek maliyetini değerlendirirken enerji tüketimi, bakım ve duruş riskini birlikte ele almak gerekir. Sincap kafesli motorların IE3 ve IE4 verim sınıflarında geniş bulunabilirliği, enerji maliyetini de düşük tutar. Toplam sahip olma maliyeti yaklaşımını TCO hesabı yazımızda ayrıntılı işledik; doğru boyutlandırmanın verime etkisi için yük oranı ve doğru boyutlandırma yazımız da yol göstericidir.
Kalkış Momenti ve Kalkış Akımı: Asıl Karar Bu Noktada Verilir
Bir motor seçerken iki soruyu birlikte sormak gerekir: Yük kalkışta ne kadar moment istiyor ve şebeke/jeneratör kalkış akımını kaldırabiliyor mu? Sincap kafesli motorlar doğrudan yol vermede (DOL) anma akımının 6-8 katı bir kalkış akımı çeker. Çoğu uygulamada bu sorun değildir; ancak büyük ataletli yüklerde uzayan kalkış süresi hem motoru ısıtır hem de şebekede gerilim düşümüne yol açar.
Bilezikli motorda rotor direnci kademeli olarak devreye sokulup çıkarılarak düşük akımla yüksek kalkış momenti elde edilir. Kalkış akımı kontrol altında tutulurken moment, yükü zorlanmadan harekete geçirecek seviyede tutulur. Bu, özellikle jeneratörle beslenen sahalarda kritik bir avantajdır. Kalkış akımı ve yol verme yöntemlerini derinlemesine ele aldığımız yıldız-üçgen ve softstarter karşılaştırması ile konkasör motoruna yol verme yazılarımız bu konuyu tamamlar.
Hangi Yükte Sincap Kafesli Motor?
Pompa, fan, kompresör, konveyör, redüktörlü tahrikler, genel sanayi makineleri ve tahrik ataleti düşük-orta seviyedeki uygulamaların neredeyse tamamında sincap kafesli motor doğru seçimdir. Bu motorlar stoktan hızlı temin edilir, verimli elektrik motorları sınıfında IE3 ve IE4 verim seviyeleriyle bulunur ve bakım yükü düşüktür. Santrifüj pompa veya fan gibi devir arttıkça momenti artan yüklerde sincap kafesli motorun kalkış karakteristiği zaten yeterlidir; santrifüj pompa motoru seçimi yazımız bu boyutlandırmayı ayrıntılandırır.
Hangi Yükte Bilezikli (Rotorlu) Motor?

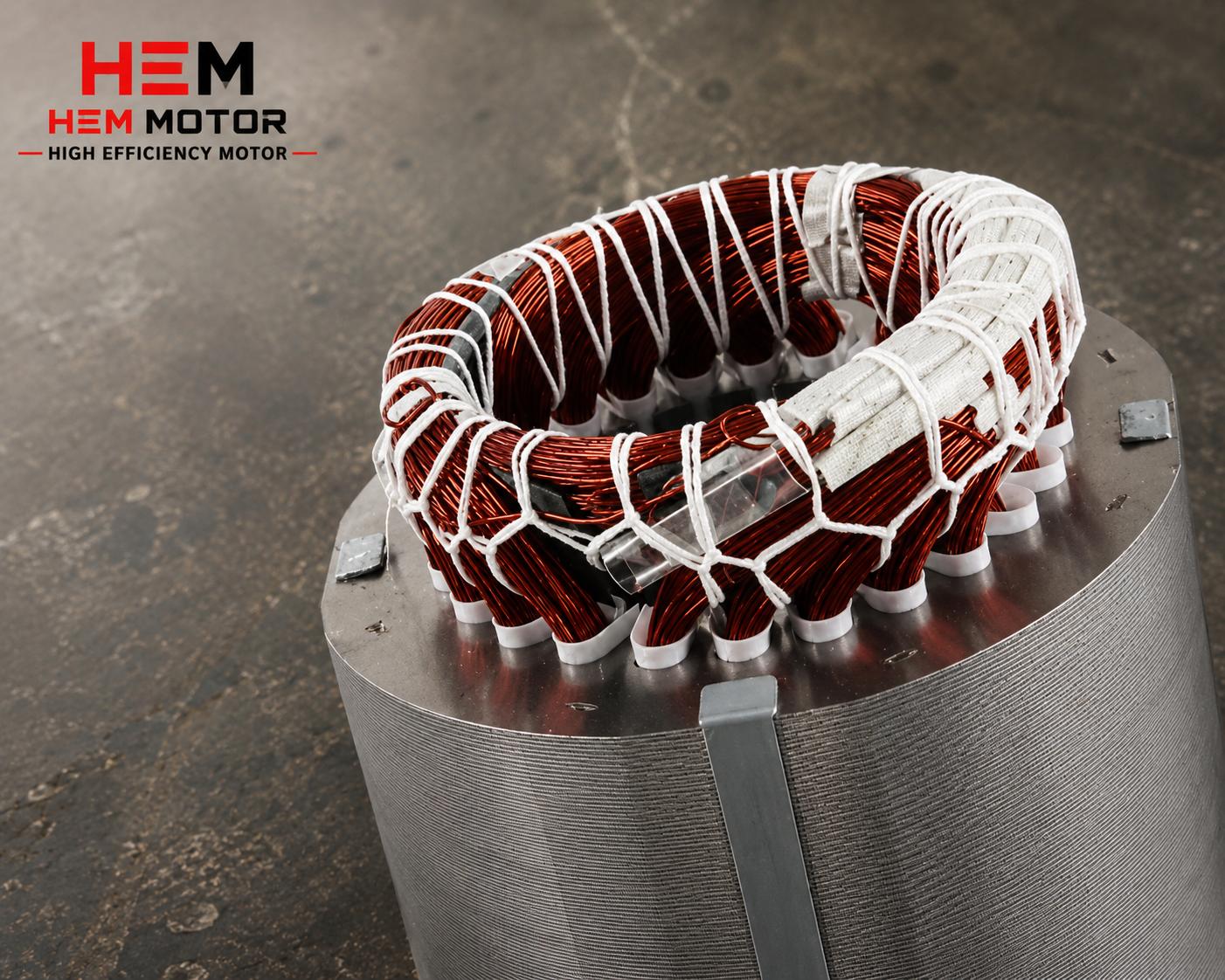

Yüksek ataletli ve ağır kalkışlı yükler bilezikli motorun klasik alanıdır: büyük konkasör ve değirmen tahrikleri, ağır vinç ve kaldırma sistemleri, büyük fanlar, bant konveyör başlangıçları ve yüke yüklü kalkış gereken uygulamalar. Buralarda yük, durağan haldeyken yüksek moment ister; sincap kafesli motorla kalkış akımı tehlikeli biçimde yükselir. Konkasör gibi darbeli ve ağır ataletli tahriklerde rotor tipi seçiminin yanında volan ve atalet hesabı da önemlidir; bu konuyu darbeli yükte motor seçimi yazımızda işledik.
Montaj Tipi ve Mekanik Uyum Rotor Tipinden Bağımsızdır
Rotor tipi kararı verildikten sonra, motorun makineye nasıl bağlanacağı ayrı bir başlık olarak ele alınmalıdır. Sincap kafesli ya da bilezikli olsun, motorun montaj tipi (B3 ayaklı, B5 büyük flanşlı, B35 ayak + flanş) uygulamaya göre seçilir. Pompa ve fan gibi doğrudan akuple uygulamalarda flanşlı (B5) tip yaygınken, kayış-kasnak ile tahrik edilen makinelerde ayaklı (B3) tip tercih edilir. Mil çapı, kama ölçüsü ve flanş delikleri makineyle birebir uyuşmalıdır; aksi halde doğru rotor tipiyle gelse bile motor mekanik olarak takılamaz. Bu eşleştirmeyi mil çapı ve kama ölçüleri yazımızda ele aldık.
Bağlantı tipini doğru belirlemek, sipariş hatalarını da önler. Makine imalatçıları için B5 ve B14 flanş farkını B5 mi B14 mü bağlantı tipi seçimi yazımızda anlattık. HEM Motor olarak hem rotor tipini hem de montaj ve mil ölçülerini birlikte teyit ederek motoru makinenize tam uyumlu teslim ederiz.
Günümüzde Bilezikli Motorun Yerini Ne Aldı?
Modern tedarik pratiğinde, eskiden bilezikli motor gerektiren birçok uygulama artık sincap kafesli motor + frekans sürücüsü (VFD) veya softstarter kombinasyonuyla çözülmektedir. Frekans sürücüsü kalkış akımını sınırlar, momenti kontrol eder ve ek olarak değişken devir imkânı sunar; fırça-bilezik bakımı ortadan kalkar. Bu nedenle yeni yatırımlarda çoğu durumda sincap kafesli motoru sürücüyle birlikte öneriyoruz. Frekans sürücüsü ile asenkron motor yazımız bu çözümü detaylandırır. Yine de mevcut bir bilezikli sistemin birebir yenilenmesi gerekiyorsa eşdeğer rotor tipiyle tedarik sağlıyoruz.
Yük Tipine Göre Pratik Seçim Tablosu
Alıcı açısından kararı basitleştirmek için yükleri davranışlarına göre gruplamak faydalıdır. Devir arttıkça moment ihtiyacı artan yükler (santrifüj pompa, fan, aspiratör) sincap kafesli motorla en verimli çalışır; bu yüklerde kalkış kolaydır çünkü düşük devirde yük momenti de düşüktür. Sabit moment isteyen yükler (konveyör, redüktörlü tahrikler, helezon, mikser) yine sincap kafesli motorla, gerekirse uygun yol verme yöntemiyle çözülür. Yüksek atalet ve durağan halde yüksek moment isteyen yükler (büyük değirmen, ağır vinç, büyük fanların yüke yüklü kalkışı) ise bilezikli motorun veya sincap kafesli motor + sürücü çözümünün alanıdır.
Bu sınıflandırma, doğru motoru ilk seferde sipariş etmenin anahtarıdır. Yanlış grupta bir seçim, ya kalkışta zorlanan ya da gereğinden pahalı ve bakım yükü yüksek bir motor demektir. Sabit ve değişken tork ayrımını değişken devirli uygulamada motor seçimi yazımızda; moment sınıflarını ise Design N/H moment sınıfları yazımızda ele aldık.
Tedarik, Stok ve Teslim Süresi
Rotor tipi kararı, teslim süresini de doğrudan etkiler. Sincap kafesli motorlar standart ürün oldukları için geniş güç ve devir aralığında stoktan hızlı temin edilir; acil ikame gereken durumlarda bu büyük avantajdır. Bilezikli motorlar ise genellikle özel siparişle ve daha uzun terminle tedarik edilir. Bu nedenle, mevcut bir motorun arızası nedeniyle hızlı çözüm gerekiyorsa ve uygulama izin veriyorsa, sincap kafesli motor + sürücü kombinasyonu çoğu zaman daha hızlı devreye alınır. Stok ve termin planlamasını stoktan teslim mi üretim siparişi mi yazımızda, kritik yedek motor stratejisini ise kritik yedek motor listesi yazımızda anlattık.
Kutup Sayısı, Devir ve Verim Sınıfını Birlikte Değerlendirin
Rotor tipi kararı tek başına yeterli değildir. Aynı anda kutup sayısı (devir), güç ve verim sınıfı da belirlenmelidir. 2 kutup 3000 d/dk, 4 kutup 1500 d/dk, 6 kutup 1000 d/dk senkron hıza karşılık gelir; gerçek devir kaymayla bir miktar düşer. Doğru kutup seçimi için 2, 4, 6 kutup hangi işe hangisi ve kayma konusunda kayma ve gerçek devir yazılarımızı inceleyebilirsiniz. HEM Motor olarak ie3/ie4 motor gamında 0,25 kW–355 kW aralığında, 1000/1500/3000 d/dk devir ve B3/B5/B35 montaj seçenekleriyle pik döküm gövdeli sincap kafesli motorları stoktan ve siparişe özel temin ediyoruz.
Montaj tipini yanlış seçmemek için elektrik motoru bağlantı şekilleri sayfamızdaki B3, B5, B14, B35 seçeneklerini incelemenizi öneririz. Redüktörlü tahrik düşünüyorsanız sonsuz dişli redüktörler ve helisel sonsuz dişli redüktörler gamımızla motoru birlikte teklif edebiliriz. Daha geniş resim için elektrik motorları blog kategorimize ve ana sayfamıza göz atabilirsiniz.
Sincap Kafesli Motorun Stator Yapısı ve Verim Avantajı
Sincap kafesli motorda verim büyük ölçüde stator sargısının ve rotor çubuklarının kalitesine bağlıdır. HEM Motor gamında sunulan motorlarda %100 bakır sargı kullanımı, düşük sargı kayıpları ve daha yüksek verim anlamına gelir; bu da IE3 ve IE4 verim sınıflarının elde edilmesini sağlar. Pik döküm gövde ise hem mekanik dayanım hem de ısının dağıtılması açısından avantaj sunar. Bu yapısal seçimler, motorun hem ilk yatırımda hem de uzun vadede doğru kararı vermesini kolaylaştırır. Bakır ve alüminyum sargı arasındaki farkın verim ve ömre etkisini bakır ve alüminyum sargı farkı yazımızda inceleyebilirsiniz.
Bilezikli motorda ise rotor sargısının ve fırça-bilezik sisteminin getirdiği ek kayıplar, genel verimi bir miktar düşürür. Bu nedenle modern enerji verimliliği hedefleri açısından da sincap kafesli motor + sürücü çözümü çoğu zaman daha avantajlıdır. Verim sınıfı zorunluluklarının hangi güçte hangi sınıfı gerektirdiğini IE3 ve IE4 verimlilik zorunluluğu yazımızda detaylandırdık.
Doğru Motoru İlk Seferde Sipariş Etmenin Yolu
Rotor tipi, kutup sayısı, güç ve montaj tipi birlikte netleştirildiğinde, motor ilk seferde doğru gelir ve devreye alma sorunsuz ilerler. Yanlış bir rotor tipi seçimi yalnızca teknik bir sorun değil, aynı zamanda zaman ve maliyet kaybıdır: motorun iadesi, yeniden tedariki ve tesisin beklemesi anlamına gelir. Bu nedenle satın alma aşamasında uygulamayı doğru tanımlamak en kritik adımdır. Motor alırken sık yapılan hataları ve doğru satın alma adımlarını elektrik motoru alırken yapılan hatalar yazımızda topladık.
HEM Motor olarak üretici ve satıcı kimliğimizle, teklif aşamasında uygulamanızın yük profilini birlikte değerlendirir, sincap kafesli ya da bilezikli rotor kararını netleştirir ve gerekli koruma ile yol verme donanımını da öneririz. Hızlı ve doğru teklif için bizimle paylaşmanız gereken bilgileri teklif isterken verilecek bilgiler yazımızda listeledik.
Sıkça Sorulan Sorular
Sincap kafesli motor her uygulama için yeterli mi?
Pompa, fan, kompresör, konveyör ve genel sanayi tahriklerinin büyük çoğunluğunda sincap kafesli asenkron motor fazlasıyla yeterlidir; bakımı az, ekonomik ve stoktan hızlı teminlidir. Yalnızca çok yüksek atalet ve yüke yüklü ağır kalkış gerektiren özel uygulamalarda bilezikli motor veya sincap kafesli motor + frekans sürücüsü çözümü değerlendirilir. İhtiyacınızı bize ilettiğinizde yük profilinize göre doğru tipi öneririz.
Bilezikli motor yerine frekans sürücülü sincap kafesli motor alabilir miyim?
Çoğu yeni yatırımda evet. Frekans sürücüsü kalkış akımını sınırlar, kalkış momentini kontrol eder ve değişken devir sağlar; fırça-bilezik bakımı ortadan kalkar. Mevcut bir bilezikli sistemi birebir yenilemeniz gerekiyorsa eşdeğer rotor tipiyle de tedarik sağlarız. Hangi çözümün toplam maliyet açısından avantajlı olduğunu uygulamanıza göre birlikte değerlendiririz.
Doğru motoru seçmek için sizden ne bilgi istemeliyim?
Tahrik edilen makine (pompa, fan, konkasör vb.), istenen güç (kW), devir veya kutup sayısı, montaj tipi (B3/B5/B35), gerekli verim sınıfı (IE3/IE4) ve besleme (şebeke mi jeneratör mü) bilgilerini iletmeniz yeterli. Bu bilgilerle hem rotor tipini hem de uygun gövde boyunu netleştirip elektrik motoru fiyatları yerine size özel net bir teklif sunarız.
