AC Asenkron Motorlarda Yol Verme: Yıldız-Üçgen mi Softstarter mı?

Üç fazlı AC asenkron motor satın alırken çoğu işletme gücü ve devri doğru seçer; ama motor sahaya kurulup ilk kez yol verildiğinde beklenmedik sorunlar çıkar: şalterin atması, ana panodaki diğer cihazların ışıklarının kısılması, kayışın kasnaktan fırlaması ya da redüktör dişlilerinde darbe sesi. Bunların büyük bölümü motorun değil, yol verme yönteminin yanlış seçilmesinden kaynaklanır. Doğru yol verme yöntemi, motorun ömrünü, panonun maliyetini ve tesisin enerji altyapısını doğrudan etkileyen bir satın alma kararıdır. Bu yazı; doğrudan yol verme (DOL), yıldız-üçgen, softstarter ve frekans invertörü (VFD) seçenekleri arasında işletmenizin hangisini tercih etmesi gerektiğini, satın alma kararı veren gözüyle anlatır. 1979'dan bu yana elektrik motoru üreten HEM Motor olarak motorları doğru yol verme önerisiyle birlikte, 0,55–355 kW aralığında Türkiye stoğundan tedarik ediyoruz.

Kalkış Akımı: Yol Verme Kararının Kalbi

Bir asenkron motor durağan halden kalkarken şebekeden anma akımının yaklaşık 3 ila 7 katı arasında akım çeker; standart sanayi motorlarında bu oran tipik olarak 6 kat civarındadır. 22 kW'lık, anma akımı yaklaşık 42 A olan bir trifaze motor, doğrudan yol vermede kalkış anında 250 A'in üzerine çıkabilir. Bu kısa süreli darbe akımı; şalter ve sigorta seçimini, kablo kesitini, kontaktör boyutunu ve trafo/jeneratör gücünü doğrudan belirler. Yol verme yöntemi seçmek, aslında bu kalkış darbesini ne kadar yumuşatmak istediğinize karar vermektir.

Kalkış akımının yanında bir de kalkış momenti vardır. Pompa ve fan gibi yükler boşta hafifçe kalkarken, konkasör, değirmen, konveyör ve kompresör gibi yükler ağır kalkar. Yol verme yöntemi hem akımı hem de kalkış momentini etkilediği için, yükün karakteri yöntem seçimini doğrudan belirler. Yanlış eşleşme; ya motorun kalkamaması (sürekli termik atması) ya da gereksiz büyük panoyla fazladan maliyet anlamına gelir.

Doğrudan Yol Verme (DOL): En Basit ve En Sert

Direct On Line, motorun anma gerilimine doğrudan bağlanmasıdır. Tek kontaktör ve termik röle yeterlidir; en ucuz ve en sağlam çözümdür. Küçük güçlerde — pratikte yaklaşık 5,5–7,5 kW altındaki motorlarda — neredeyse her zaman DOL kullanılır, çünkü kalkış darbesi şebeke için sorun yaratmaz. Dezavantajı, tam kalkış akımını ve tam kalkış momentini sahaya vermesidir; büyük motorlarda bu hem şebekeyi zorlar hem de kayış-kasnak, kaplin ve redüktör gibi mekanik aktarma elemanlarını sert bir torkla sarsar.

Yıldız-Üçgen: Ekonomik ve Orta Güçte Klasik

Yıldız-üçgen yol verme; motoru önce yıldız bağlantıda kaldırıp (sargıya düşen gerilim azalır), birkaç saniye sonra üçgen bağlantıya geçirir. Yıldız konumda kalkış akımı ve kalkış momenti yaklaşık üçte birine iner. Üç kontaktör ve bir zaman rölesiyle kurulan bu sistem, orta güçteki motorlar için en ekonomik akım sınırlama yöntemidir. Özellikle boşta ya da hafif yükte kalkabilen pompa, fan ve aspiratör uygulamalarında çok yaygındır.

Yıldız-üçgenin sınırı şudur: motor yükle birlikte ağır kalkıyorsa, yıldız konumdaki düşük momentle hiç kalkamayabilir ya da üçgene geçiş anında bir akım/tork darbesi oluşur. Bu yüzden çeneli konkasör, pelet pres gibi yüksek kalkış momenti isteyen yükler için yıldız-üçgen çoğu zaman uygun değildir.

Softstarter: Yumuşak Kalkış ve Sık Devreye Alma

Softstarter (yumuşak yol verici), gerilimi tristörlerle kademeli olarak yükselterek motoru darbe olmadan kaldırır. Kalkış akımı ayarlanabilir bir sınırda tutulur; kalkış rampası saniye saniye programlanır. Avantajları: mekanik aktarmaya darbesiz, ayarlanabilir kalkış, çoğu modelde yumuşak duruş (soft stop) ve sık devreye alınan uygulamalarda kararlı çalışma. Konveyör, kompresör, büyük fanlar ve su pompaları softstarter için tipik adreslerdir; özellikle su darbesini (koç darbesi) önlemek istenen pompa hatlarında çok değerlidir.

Softstarter motorun hızını değiştirmez; sadece kalkış ve duruşu yönetir. Sürekli hız ayarı gerekiyorsa doğru cihaz softstarter değil, frekans invertörüdür.

Frekans İnvertörü (VFD): Hız Kontrolü Gerektiğinde

VFD (frekans sürücüsü), motora verilen frekansı değiştirerek hem yumuşak kalkış sağlar hem de motorun devrini sürekli ayarlar. Pompa ve fanlarda debiyi kısarak ciddi enerji tasarrufu sağlaması, VFD'yi sadece bir yol verici değil bir verimlilik aracı yapar. Maliyeti softstarter'dan yüksektir ve uygulama mühendisliği ister; ama proses hızının değişmesi gereken her yerde (debi, devir, çevrim süresi ayarı) tek doğru çözüm budur. IE3 mü IE4 mü yatırım kararı yazımızda olduğu gibi, VFD'li uygulamalarda da verimlilik sınıfı toplam enerji maliyetini belirler. VFD ile sürülecek motor seçilirken bir noktaya dikkat etmek gerekir: sürücüyle uzun süre düşük devirde çalışacak motorlarda soğutma zayıflar, bu nedenle harici fanlı (cebri soğutmalı) ya da bir gövde büyük motor tercih edilebilir. Sipariş aşamasında motorun VFD ile mi yoksa direkt şebekeden mi çalışacağını belirtmeniz, doğru motorun gelmesini sağlar.

Dört Yöntemin Hızlı Karşılaştırması

Dört yöntemi tek bir çerçevede toplarsak: DOL en düşük ilk yatırım, en yüksek kalkış darbesi; yıldız-üçgen düşük yatırım, orta düzey akım sınırlama, ama düşük kalkış momenti; softstarter orta yatırım, çok düşük mekanik darbe, ayarlanabilir kalkış; VFD en yüksek yatırım, hem yumuşak kalkış hem hız kontrolü hem enerji tasarrufu. Karar verirken yalnızca cihaz fiyatına değil; panonun toplam maliyetine, motorun ve aktarma elemanlarının ömrüne ve enerji faturasına birlikte bakmak gerekir. Çoğu işletme için en pahalı senaryo, yanlış yol verme yüzünden motorun erken arızalanıp üretimin durmasıdır.

Klemens Kutusunda Yıldız ve Üçgen Bağlantı

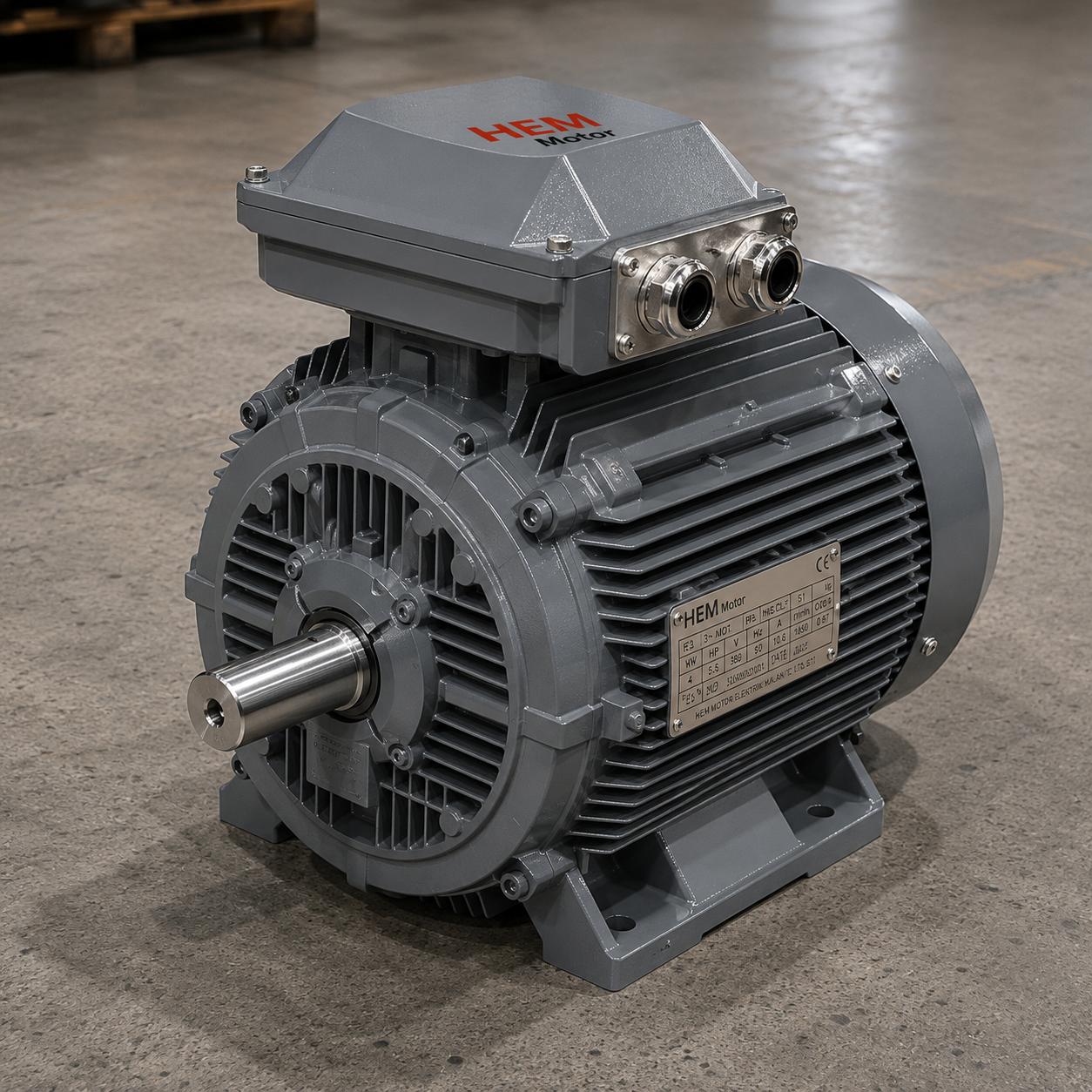

Üç fazlı motorların klemens kutusunda altı uç bulunur (U1-V1-W1 ve U2-V2-W2). Bu uçlar köprülerle yıldız (Y) ya da üçgen (Δ) bağlanır. Motor etiketinde genellikle iki gerilim yazar (örneğin 400/690 V). Burada düşük gerilim üçgen, yüksek gerilim yıldız bağlantıya karşılık gelir. 400 V şebekede bu motor üçgen bağlanarak çalıştırılır; yıldız-üçgen yol vericiyle kullanılacaksa da çalışma konumu üçgendir, yıldız yalnızca kalkış konumudur.

Bu ayrım sipariş aşamasında kritik öneme sahiptir: motorun etiket gerilimi şebekenize ve seçtiğiniz yol verme yöntemine uymalıdır. Yıldız-üçgen yapacaksanız motorun 400 V'ta üçgen çalışabilen sargıda olması gerekir. Yanlış sargı gerilimiyle gelen bir motor, ne yıldız-üçgen ne de doğru çalışma sağlar. Etiket bilgisiyle birebir eşleştirme rehberimiz, bu tür hataları sipariş öncesinde önlemenize yardımcı olur. Kalkış akımının jeneratör gücüyle ilişkisini ise jeneratörle çalışan şantiyede motor seçimi yazımızda ayrı bir açıdan ele aldık; jeneratör beslemeli sahalarda yol verme yöntemi daha da belirleyicidir.

Klemens köprülerinin yanlış takılması sahada en sık görülen hatalardan biridir. 400 V şebekede üçgen çalışması gereken bir motor sehven yıldız bağlanırsa, motor gücünün ancak üçte birini verir; ağır yükü kaldıramaz, sürekli zorlanır ve ısınır. Tam tersi durumda — 690 V için tasarlanmış bir sargının 400 V'ta üçgen bağlanması — motor aşırı akım çeker ve sargısı yanabilir. Bu nedenle motor devreye alınırken etiket gerilimi, şebeke gerilimi ve klemens köprü konumu birlikte kontrol edilmelidir. Üç fazlı bir motorun dönüş yönü ise herhangi iki fazın yer değiştirilmesiyle ters çevrilebilir; pompa ve fan gibi yönü kritik uygulamalarda ilk çalıştırmada dönüş yönünün doğrulanması gerekir. Bütün bu kontroller, doğru sargı gerilimli ve doğru etiketli bir motorla işe başladığınızda dakikalar içinde tamamlanır.

Hangi Yöntemi Seçmeliyim? Pratik Karar

Satın alma kararını sadeleştirmek için pratik bir çerçeve: (1) Motor yaklaşık 5,5 kW'ın altındaysa ve yük hafifse DOL yeterlidir. (2) Orta güçte (yaklaşık 7,5–45 kW), yük boşta/hafif kalkıyor ve bütçe önceliğiniz varsa yıldız-üçgen ekonomik çözümdür. (3) Mekanik darbeyi önlemek, sık devreye almak ya da yumuşak duruş istiyorsanız softstarter doğru tercihtir. (4) Proses hızını değiştirmek ya da pompa/fanda enerji tasarrufu yapmak istiyorsanız VFD seçilir.

Uygulama örnekleriyle somutlaştıralım. Bir su deposunu besleyen 15 kW'lık dalgıç olmayan bir santrifüj pompa, boşta kalktığı için yıldız-üçgenle ekonomik biçimde çalışır; ancak hatta su darbesi sorunu varsa softstarter daha uygundur. Bir tahıl konveyörünü süren 7,5 kW motor, yüklü kalktığı için softstarter ile bant gerginliğini koruyarak yumuşak kalkar. Bir vidalı kompresörü süren 30 kW motorda, sık devreye girip çıkma ve yumuşak kalkış ihtiyacı softstarter'ı öne çıkarır. Bir kırma tesisindeki çeneli kırıcının 45 kW motoru ise yüksek kalkış momenti istediğinden genellikle doğrudan yol verme ya da uygun boyutlandırılmış softstarter ile sürülür; yıldız-üçgenin düşük momenti burada yetersiz kalır. Görüldüğü gibi yöntem, motorun gücünden çok yükün karakterine göre belirlenir.

Yatırım planlaması açısından bir uyarı daha: yol verme cihazını seçerken motorun gelecekteki devir/güç değişimi ihtimalini de düşünün. Bugün sabit hızda çalışan ama yarın proses optimizasyonu için hız ayarı gerekecek bir tesiste, başta VFD'ye geçmek hem altyapı hem enerji açısından kazançlı olur. Stoktan hızlı teslim ve doğru sargı seçimi konusunda teklif isterken verilmesi gereken bilgiler yazımız da kararınızı netleştirir.

Bu kararın motor tarafındaki karşılığı da önemlidir: ağır kalkışlı uygulamalar için yüksek kalkış momentli, pik döküm gövdeli motorlar tercih edilir. HEM Motor olarak 3 fazlı elektrik motorlarımızı ve kompresör motorlarımızı uygulamanın yol verme ihtiyacına göre öneriyoruz. Tüm yüksek verimli motor ve IE4 motor gamımızda yıldız-üçgen ve softstarter uyumlu sargı seçenekleri mevcuttur. Konuyu uygulama tarafından genişletmek isterseniz redüktörlü motor mu ayrı motor + redüktör mü yazımıza da göz atabilirsiniz; redüktörlü sistemlerde yumuşak kalkış dişli ömrünü uzatır. Daha derin teknik karşılaştırma için Asenkron / AC Motorlar blog kategorimizdeki yazıları inceleyebilirsiniz.

Yol Verme Yöntemi Motor Seçimini Nasıl Etkiler?

Yol verme yöntemi yalnızca panoyu değil, satın alınacak motorun özelliklerini de etkiler. Birinci konu sargı gerilimidir: yıldız-üçgen yapılacak motorun 400 V'ta üçgen, 690 V'ta yıldız çalışabilen çift gerilimli sargıda olması gerekir. İkinci konu kalkış momentidir: ağır kalkışlı yüklerde yüksek kalkış (start) momenti üreten motor tasarımları tercih edilmelidir; aksi halde hiçbir yol verme yöntemi yükü kaldıramaz. Üçüncü konu görev tipidir: sık devreye alınan uygulamalarda motorun kalkış sayısına dayanıklı, yeterli termik rezerve sahip olması gerekir.

Bu üç başlık, doğru motorun en baştan seçilmesinin neden yol verme yönteminden bağımsız düşünülemeyeceğini gösterir. HEM Motor olarak üretimimizde tüm motorları çok yaygın olan 400/690 V sargı seçeneğiyle, F sınıfı izolasyon ve IP55 koruma ile sunarız; bu da yıldız-üçgen, softstarter ve VFD uygulamalarının büyük bölümünü doğrudan karşılar. Ağır hizmet ve yüksek kalkış momenti gerektiren konkasör, değirmen ve madencilik uygulamaları için ise pik döküm gövdeli, güçlendirilmiş rulmanlı motorları öneririz. Taş kırma eleme tesisi motorlarımız bu zorlu kalkış koşulları için tasarlanmıştır. Doğru motor + doğru yol verici eşleşmesi, hem ilk yatırımı hem de uzun vadeli enerji ve bakım maliyetini optimize eder.

Maliyet tarafında pratik bir özet: panonuza ödeyeceğiniz fark, çoğu zaman motorun ve aktarma elemanlarının kazandığı ek ömürle birkaç yılda geri döner. Sert kalkışla yıpranan bir kaplini ya da yanan bir sargıyı değiştirmenin getirdiği duruş maliyeti, baştan doğru yol vericiye yapılan yatırımın çok üzerindedir. Bu yüzden yol verme kararını bir "ek masraf" değil, motor yatırımının ayrılmaz bir parçası olarak ele almak gerekir.

Sık Sorulan Sorular

Yıldız-üçgen yol verme her motorda kullanılır mı?

Hayır. Yıldız-üçgen, yalnızca 400 V şebekede üçgen çalışacak şekilde sarılmış (örneğin 400/690 V etiketli) ve yükle birlikte yıldız konumda kalkabilen motorlarda anlamlıdır. Ağır kalkışlı bir yük yıldız konumun düşük momentiyle kalkamıyorsa, yıldız-üçgen yerine softstarter ya da VFD tercih edilmelidir. Sipariş öncesinde uygulamanızı bizimle paylaşırsanız, doğru sargı gerilimli motoru öneririz.

Softstarter mı VFD mi daha iyi?

İhtiyaca bağlıdır. Sadece kalkışı ve duruşu yumuşatmak istiyorsanız softstarter daha ekonomik ve yeterlidir. Motorun hızını sürekli değiştirmek ya da pompa/fanda enerji tasarrufu yapmak istiyorsanız VFD gerekir. Softstarter hızı değiştirmez; bu nedenle proses hız ayarı gereken yerlerde VFD tek doğru çözümdür.

Yanlış yol verme yöntemi motora zarar verir mi?

Evet. Ağır yükü doğrudan yol vermeyle kaldırmak kalkış akımını ve mekanik darbeyi artırarak sargı ısınmasına, rulman ve kaplin yıpranmasına yol açar. Yetersiz momentle (örneğin uygun olmayan yıldız-üçgen) kalkamayan motor ise sürekli termik atar ve sargısı zamanla yanar. Doğru yöntem hem motorun hem de aktarma elemanlarının ömrünü uzatır.
