Santrifüj Pompa Motoru Seçimi: Debi, Basma Yüksekliği ve Güç Eşleştirme

Santrifüj pompa motoru seçimi, sanılanın aksine pompa etiketindeki kilovat değerini kopyalayıp aynı güçte bir motor sipariş etmekten ibaret değildir. Doğru seçim, üç temel değişkenin birbiriyle olan ilişkisini doğru okumayı gerektirir: debi (Q), basma yüksekliği (H) ve bu ikisinin birleşiminden doğan güç. Bu üçlü birbirine bağlıdır; birini değiştirdiğinizde diğeri de değişir. Etiket değerini körü körüne kopyalamak, çoğu zaman ya sürekli aşırı yüklenen ya da gereğinden büyük seçilmiş bir motorla sonuçlanır.

Bu yazıda odağımız genel maksat yatay ve dikey santrifüj pompalardır. Bu pompalar; bina su tesisatından endüstriyel soğutma hatlarına, sulamadan proses transferine kadar geniş bir alanda kullanılır. Derin kuyu dalgıç pompaları, yangın pompaları ve hidrofor grupları farklı seçim mantığına sahiptir ve bu içeriğin kapsamı dışındadır. Genel maksat santrifüj pompalarda doğru motor eşleştirmesi, hem enerji verimliliği hem de pompanın ve motorun ömrü açısından kritiktir.

Amacımız, bir mühendis ya da satın alma sorumlusunun teklif aşamasında doğru soruları sorabilmesini sağlamaktır. Yanlış bir eşleştirme, ilk faturada görünmese de işletme boyunca enerji israfı, erken arıza ve gereksiz bakım maliyeti olarak geri döner. Aşağıda, debi-basma-güç üçgenini, çalışma noktası kavramını ve motor seçiminde dikkat edilmesi gereken teknik kriterleri adım adım ele alıyoruz.

Debi, Basma Yüksekliği ve Güç: Birbirine Bağlı Üç Değişken

Santrifüj bir pompanın performansını anlamanın anahtarı, üç büyüklüğün arasındaki ilişkiyi kavramaktır. Bu büyüklükler bağımsız değildir; biri arttığında diğeri tipik olarak azalır.

• Debi (Q): Pompanın birim zamanda bastığı sıvı miktarıdır, genellikle m³/saat olarak ifade edilir. Sistemin ihtiyaç duyduğu akış miktarını belirler.
• Basma yüksekliği (H): Pompanın sıvıyı ne kadar yükseğe veya hangi basınca kadar bastığıdır, metre sıvı sütunu (mSS) cinsinden verilir. Boru sürtünmesi ve yükseklik farkını yener.
• Güç (P): Debi ve basma yüksekliğinin çarpımı, sıvının yoğunluğu ve pompa verimi ile şekillenir. Motorun sağlaması gereken mil gücünü tanımlar.

Bu üç değişkenin ilişkisi pompanın karakteristik eğrisi ile gösterilir. Eğri üzerinde debi arttıkça basma yüksekliği düşer. Motorun çekeceği güç ise debi arttıkça artar. Dolayısıyla pompa hangi noktada çalışıyorsa, motorun yüklenmesi de o noktaya göre belirlenir.

Çalışma Noktası: Motor Seçiminin Kalbi

Bir santrifüj pompa, karakteristik eğrisi üzerinde tek bir nokta değil, sistemin direncine göre belirlenen bir çalışma noktasında çalışır. Bu nokta, pompa eğrisi ile sistem eğrisinin kesiştiği yerdir. Motor gücü bu çalışma noktasına göre seçilmelidir, pompanın etiket gücüne göre değil.

Çalışma Noktası Neden Kaymış Olabilir?

Sahada pompalar genellikle tasarım noktasından farklı bir noktada çalışır. Vananın kısılması, boru tıkanması, yanlış çap seçimi ya da sistem direncinin zamanla değişmesi çalışma noktasını kaydırır. Çalışma noktası eğrinin sağına kayarsa debi artar ve motor aşırı yüklenebilir. Bu nedenle motor, eğrinin sağ ucundaki en yüksek güç ihtiyacına göre seçilmelidir.

Non-Overloading Seçim Yaklaşımı

Profesyonel seçimde, motorun pompa eğrisinin tamamı boyunca aşırı yüklenmemesi hedeflenir. Buna non-overloading seçim denir. Vana tamamen açıldığında bile motorun nominal gücünü aşmaması, hem motor hem de sürücü açısından güvenli bir tasarım sağlar. Bu yaklaşım, beklenmedik debi artışlarında motoru korur.

Motor Gücünü Belirlerken Dikkat Edilecek Faktörler

Doğru güç seçimi için yalnızca debi ve basma yüksekliği yeterli değildir. Sıvının özellikleri ve sistem koşulları da hesaba katılmalıdır.

• Sıvı yoğunluğu: Suya göre daha yoğun bir sıvı (örneğin kimyasal çözelti), aynı debi ve basmada daha fazla güç gerektirir.
• Pompa verimi: Düşük verimli bir pompa, aynı hidrolik işi yapmak için daha büyük motor ister.
• Viskozite: Yüksek viskoziteli sıvılar pompa performansını düşürür ve güç ihtiyacını artırır.
• Servis faktörü: Motorun kısa süreli aşırı yüklere dayanma kapasitesini tanımlar; emniyet payı sağlar.

Bu faktörler göz ardı edildiğinde, motor ya yetersiz kalır ya da gereğinden büyük seçilir. Gereğinden büyük motor, ilk yatırımda fazladan ödeme, düşük yükte düşük verim ve düşük güç faktörü anlamına gelir. Güç faktörünün işletme maliyetine ve reaktif cezalara etkisini daha ayrıntılı incelemek için yüksek verimli motorlarda güç faktörü ve reaktif güç içeriğimiz faydalı olacaktır.

Verim Sınıfı ve İşletme Maliyeti

Pompa motorları çoğu zaman sürekli ya da uzun süreli çalışır. Bu da motorun verim sınıfını işletme maliyeti açısından kritik hale getirir. IE3 ve IE4 sınıfı motorlar, eski standart motorlara göre belirgin enerji tasarrufu sağlar. Bir pompa motorunun yıllık enerji tüketimi, satın alma bedelinin çok üzerine çıkabilir; bu nedenle verim sınıfı seçimi uzun vadede en belirleyici karardır.

Toplam sahip olma maliyetini doğru hesaplamak, sadece etiket fiyatına bakmaktan çok daha sağlıklı bir karar verme yöntemidir. Bu konuyu sayısal bir çerçevede ele almak için yüksek verimli motorlarda toplam sahip olma maliyeti içeriğimizden yararlanabilirsiniz.

Frekans Sürücüsü ile Hız Kontrolü

Debinin değişken olduğu sistemlerde, vanayı kısarak akış ayarlamak yerine pompanın hızını değiştirmek çok daha verimlidir. Burada VFD frekans sürücüsü ile asenkron motor kombinasyonu devreye girer. Hız azaltıldığında pompanın çektiği güç küpsel oranda düşer; bu da değişken debili uygulamalarda büyük enerji tasarrufu demektir.

Bakım ve Uzun Ömür

Doğru seçilmiş bir motor bile, bakımsız bırakıldığında beklenen ömrünü vermez. Pompa motorlarında rulman yağlaması, titreşim takibi ve sıcaklık kontrolü düzenli yapılmalıdır. Periyodik bakımın nasıl planlanacağına dair elektrik motoru bakım ve periyodik kontrol takvimi içeriğimiz pratik bir kılavuz sunar. Doğru ürün seçimi ve doğru bakım birlikte, pompa motorunun ömrünü uzatır ve beklenmedik duruşları en aza indirir.

Santrifüj pompa motoru seçiminde doğru eşleştirmeyi yapmak ve uygulamanıza en uygun motoru belirlemek için HEM Motor uzman ekibiyle iletişime geçebilirsiniz.

Afinite Yasaları: Pompa ve Motor İlişkisinin Matematiği

Santrifüj pompa motoru seçimini gerçekten anlamak için afinite yasalarını bilmek gerekir. Bu yasalar, pompanın devri ile debi, basma yüksekliği ve güç arasındaki matematiksel ilişkiyi tanımlar ve doğru motor seçiminin neden bu kadar önemli olduğunu açıklar.

• Debi devirle doğru orantılıdır: Devir iki katına çıkarsa debi de iki katına çıkar.
• Basma yüksekliği devrin karesiyle orantılıdır: Devir iki katına çıkarsa basma dört katına çıkar.
• Güç devrin küpüyle orantılıdır: Devir iki katına çıkarsa güç sekiz katına çıkar.

Bu üçüncü kural, frekans sürücüsünün neden bu kadar büyük enerji tasarrufu sağladığını açıklar. Pompanın hızını yalnızca biraz düşürmek, çekilen gücü çok daha fazla azaltır. Örneğin debiyi yarıya indirmek için hızı yarıya düşürmek yeterlidir; bu durumda güç tüketimi sekizde bire iner. Vana kısarak aynı sonucu elde etmeye çalışmak ise enerjiyi boşa harcar, çünkü pompa hâlâ yüksek güç çeker.

Afinite yasaları, motor boyutlandırmasında da yol gösterir. Değişken debili bir sistemde motor, maksimum hız ve maksimum debideki güç ihtiyacına göre seçilmelidir; ancak sistem çoğu zaman bu noktanın altında çalışacağından, frekans sürücüsü ile büyük tasarruf elde edilir.

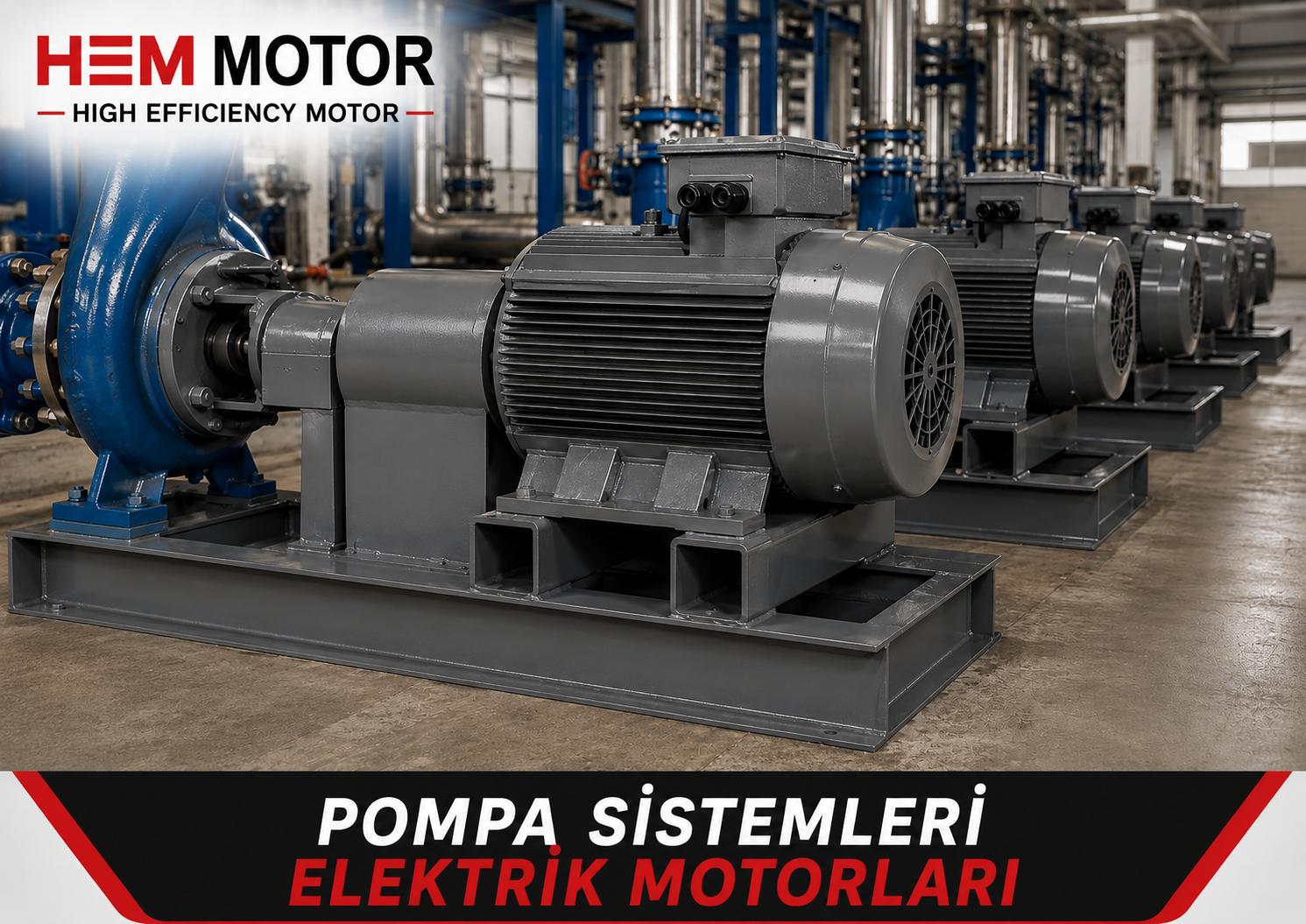

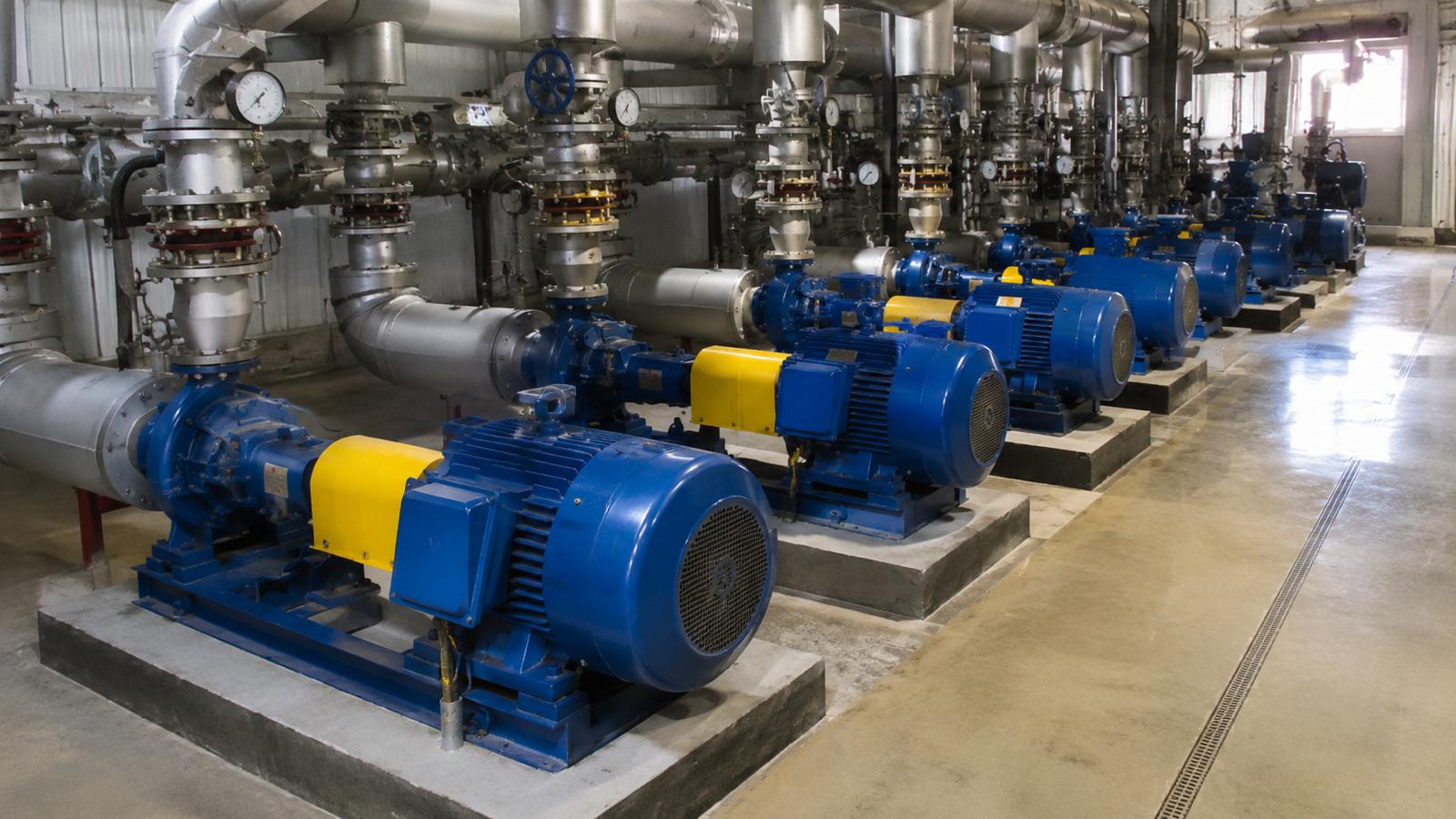

Yatay ve Dikey Santrifüj Pompalarda Motor Eşleştirme Farkları

Genel maksat santrifüj pompalar yatay ve dikey gövde tasarımıyla üretilir ve her ikisinin motor eşleştirmesinde farklı detaylar öne çıkar. Yatay pompalarda motor genellikle bir kaplin aracılığıyla pompa miline bağlanır; bu durumda eksenel hizalama ve titreşim kontrolü kritik hale gelir. Dikey pompalarda ise motor çoğu zaman pompanın üzerine doğrudan monte edilir ve eksenel yük taşıma kapasitesi öne çıkar.

• Yatay santrifüj pompa: Kaplin bağlantısı, doğru hizalama gerektirir; yanlış hizalama rulman ve titreşim sorunlarına yol açar.
• Dikey santrifüj pompa: Motorun eksenel yük taşıma kapasitesi ve özel rulman tasarımı önem kazanır.
• Yakın bağlantılı (close-coupled) pompa: Motor mili doğrudan çark taşır; kompakt ama motor seçimi daha hassastır.

Doğru motor seçimi, pompanın bu tasarım özelliklerini hesaba katmalıdır. Aksi halde, doğru güçte seçilmiş bir motor bile mekanik uyumsuzluk nedeniyle beklenen ömrünü veremez.

Verim Sınıfı Seçiminde Pratik Değerlendirme

Santrifüj pompa motorlarında verim sınıfı seçimi, çoğu zaman göz ardı edilen ama uzun vadede en belirleyici karardır. Sürekli çalışan bir pompa motoru, yılın büyük bölümünde dönmeye devam eder; bu da küçük bir verim farkının yıllık bazda büyük bir enerji farkına dönüşmesi demektir. IE3 ve IE4 sınıfı motorlar, eski standart motorlara göre belirgin tasarruf sağlar.

Verim sınıfı seçiminde dikkate alınması gereken pratik noktalar şunlardır:

• Çalışma süresi: Motor ne kadar uzun çalışırsa, yüksek verimin getirisi o kadar büyük olur.
• Yük profili: Sürekli tam yükte çalışan pompalarda verim farkı en belirgin hâle gelir.
• Enerji birim maliyeti: Enerji giderinin yüksek olduğu tesislerde geri ödeme süresi kısalır.

Bir pompa motorunun gerçek maliyetini doğru hesaplamak, yalnızca satın alma bedeline değil, ömür boyu enerji giderine bakmayı gerektirir. Bu nedenle düşük verimli bir motoru "ucuz" diye seçmek, çoğu zaman uzun vadede daha pahalı bir karardır. Doğru verim sınıfı, hem işletme bütçesini hem de enerji verimliliği hedeflerini destekler.

NPSH ve Kavitasyon: Motor Yükünü Dolaylı Etkileyen Faktörler

Santrifüj pompa seçiminde sıkça gözden kaçan bir konu, NPSH (Net Pozitif Emme Yüksekliği) ve buna bağlı kavitasyon riskidir. Emme tarafında yeterli basınç olmadığında pompa içinde buhar kabarcıkları oluşur; bu kabarcıklar çark üzerinde patlayarak hem mekanik hasara hem de düzensiz yüke yol açar. Düzensiz yük ise motorun titreşimli ve verimsiz çalışmasına neden olur.

Kavitasyonun motor üzerindeki dolaylı etkileri şöyle özetlenebilir:

• Düzensiz yük nedeniyle motorun titreşimi artar ve rulman ömrü kısalır.
• Pompa verimi düşünce aynı işi yapmak için motor daha fazla güç çeker.
• Sürekli kavitasyon, çark hasarı yoluyla pompa dengesini bozar ve motoru zorlar.

Bu nedenle motor seçimi yapılırken sadece debi ve basma değil, emme koşulları da değerlendirilmelidir. Sağlıklı bir emme tasarımı, motorun da düzgün ve uzun ömürlü çalışmasını sağlar.

Doğru Seçim İçin Adım Adım Kontrol Listesi

Bir santrifüj pompa motoru seçerken izlenecek mantıklı bir sıra, hata olasılığını en aza indirir. Aşağıdaki adımlar, teklif aşamasında bir kontrol listesi olarak kullanılabilir.

• Adım 1: Sistemin ihtiyaç duyduğu gerçek debi (Q) ve basma yüksekliği (H) belirlenir.
• Adım 2: Pompanın karakteristik eğrisi üzerinde çalışma noktası bulunur.
• Adım 3: Eğrinin sağ ucundaki en yüksek güç ihtiyacı dikkate alınarak non-overloading güç seçilir.
• Adım 4: Sıvı yoğunluğu, viskozite ve pompa verimi hesaba katılarak güç düzeltilir.
• Adım 5: Verim sınıfı (IE3/IE4), montaj biçimi ve koruma sınıfı uygulamaya göre belirlenir.
• Adım 6: Değişken debi varsa frekans sürücüsü gereksinimi değerlendirilir.

Bu sistematik yaklaşım, hem aşırı yüklenme hem de gereksiz büyük motor seçme hatalarını önler. Doğru motoru ilk seferde seçmek, hem zaman hem de maliyet açısından en akıllı yoldur.

Sıkça Sorulan Sorular

Pompa etiketindeki kW değerini doğrudan motor seçiminde kullanabilir miyim?

Hayır. Etiket değeri yalnızca bir başlangıç noktasıdır. Asıl belirleyici olan, pompanın gerçek çalışma noktasında ihtiyaç duyduğu güçtür. Çalışma noktası tasarım noktasından kaymışsa, etiket gücüne göre seçilen motor aşırı yüklenebilir. Bu nedenle debi-basma eğrisi ve sistem koşulları birlikte değerlendirilmelidir.

Motoru gereğinden büyük seçmenin sakıncası nedir?

Gereğinden büyük motor, ilk yatırımda fazladan ödeme demektir. Bunun yanı sıra motor düşük yükte çalıştığında verimi düşer ve güç faktörü kötüleşir; bu da reaktif güç cezalarına yol açabilir. Doğru boyutlandırma, hem enerji hem de yatırım açısından en ekonomik çözümü sağlar.

Değişken debili sistemde frekans sürücüsü gerekli midir?

Debinin sık değiştiği uygulamalarda frekans sürücüsü büyük avantaj sağlar. Pompa hızını düşürerek akışı ayarlamak, vanayı kısmaktan çok daha verimlidir çünkü güç tüketimi hızla orantılı olarak küpsel oranda azalır. Sabit debili sistemlerde ise doğru boyutlandırılmış bir direkt yol verme yeterli olabilir.
