Jeneratörle çalışan bir tesis, şantiye, sera, sulama hattı ya da yedek besleme sistemi kurarken en sık sorulan soru şudur: "Elimdeki jeneratör bu motoru kaldırır mı?" Kâğıt üzerinde gücü yeten bir jeneratörün, motor kalkarken devir düşürüp korumaya girmesi ya da gerilimi çökertmesi alıcıların en büyük baş ağrısıdır. Bu yazı, jeneratör boyutlandırmasını satın alma kararı açısından ele alıyor: kaç kVA jeneratör kaç kW motoru gerçekten kaldırır, kalkış akımı neden belirleyicidir ve softstarter ya da frekans invertörü (VFD) ile daha küçük bir jeneratörle nasıl iş görülür. HEM Motor, 1979'dan beri üreten bir elektrik motoru fabrikası olarak motorlarınızı Türkiye stoğundan, jeneratörünüze uygun yol verme önerisiyle birlikte tedarik eder.

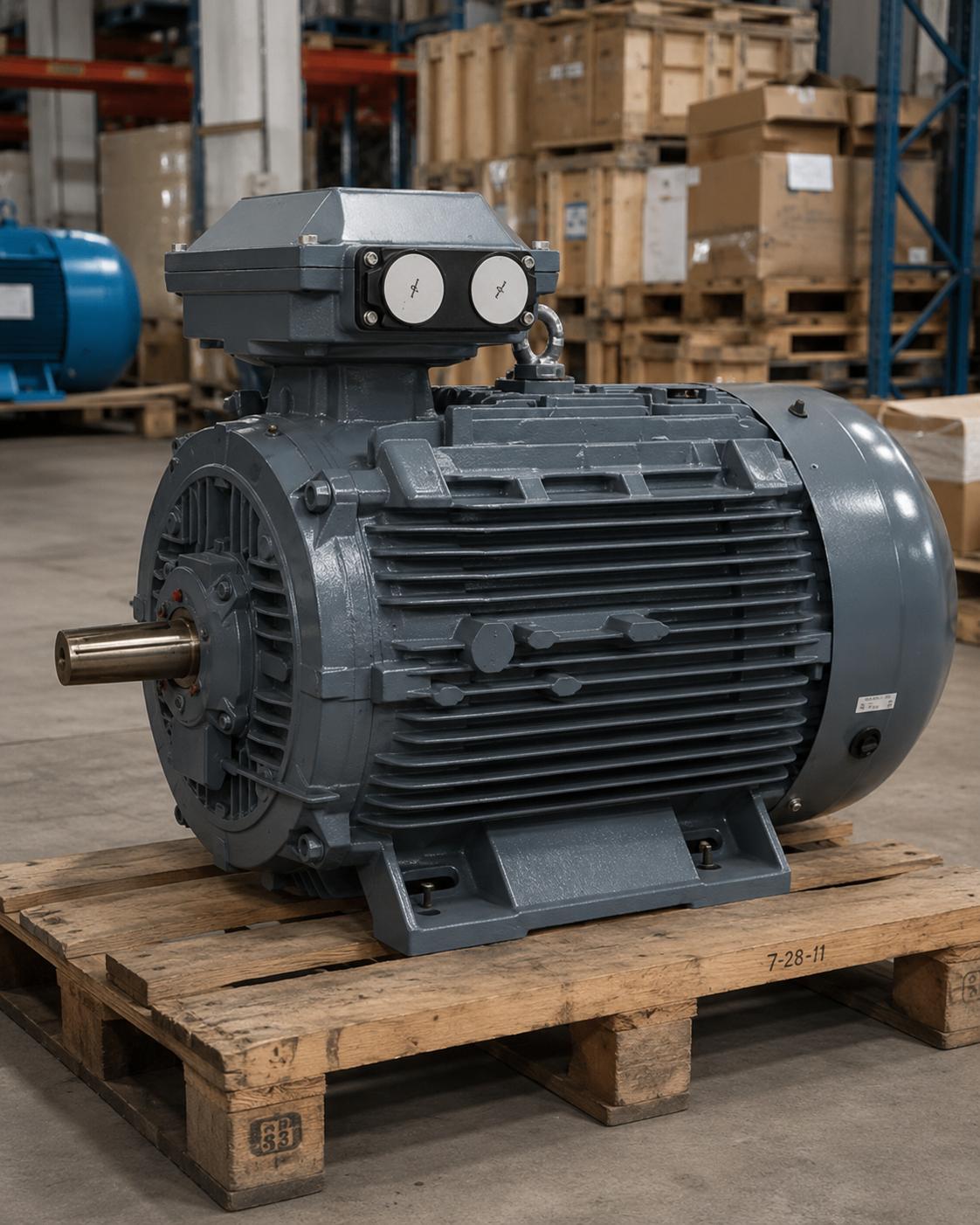

Jeneratör ve elektrik motoru güç eşleştirme tablosu

kVA ve kW Aynı Şey Değil: Önce Güç Faktörünü Anlayın

Jeneratörler kVA (görünür güç) cinsinden, elektrik motorları ise kW (aktif güç) cinsinden etiketlenir. İkisi arasındaki köprü güç faktörüdür (cosφ). Standart bir jeneratör için tipik güç faktörü 0,8 kabul edilir; yani 100 kVA'lık bir jeneratörün sürekli verebileceği aktif güç yaklaşık 80 kW'tır. Tersinden bakarsak, bir uygulamanın aktif güç ihtiyacını kVA'ya çevirmek için kW değerini 0,8'e bölmek gerekir: 40 kW'lık bir yükün karşılığı kabaca 50 kVA'dır. Bu çevrim, jeneratör seçiminde yapılan ilk hatanın da kaynağıdır; birçok alıcı kVA ile kW'ı eşit sanıp jeneratörü olduğundan küçük seçer.

Ancak güç faktörü hesabın yalnızca yarısıdır. Asenkron motorların asıl zorlayıcı yanı sürekli çalışma gücü değil, kalkış anındaki davranışıdır. Bir genel maksatlı sanayi tipi motor sürekli rejimde anma gücünü çekerken bile, ilk saniyelerde bunun çok üzerinde bir akım talep eder. Jeneratör boyutlandırmasında belirleyici olan işte bu kalkış darbesidir, sürekli güç değil. Bu yüzden "bu motor 40 kW, jeneratörüm 50 kVA, tamam" mantığı çoğu zaman sahada çuvallar.

kW'tan kVA'ya Pratik Çevrim

Pratikte şu zinciri kullanabilirsiniz: motorun mil gücü (kW) → motor veriminden ötürü şebekeden çektiği elektriksel güç biraz daha yüksektir → güç faktörüyle bölünerek kVA'ya çevrilir. Yaklaşık olarak, sürekli rejimde 1 kW motor gücü için 1,3–1,5 kVA jeneratör kapasitesi ayırmak makul bir başlangıçtır. Bu oran sadece sürekli çalışma içindir; kalkışı hesaba katmaz. Kalkış akımını da kapsayan pratik kuralı bir sonraki başlıkta veriyoruz.

Motorun kendi güç faktörünü de gözden kaçırmamak gerekir. Yüksüz ya da düşük yükte çalışan bir asenkron motor düşük güç faktörüyle çalışır; yani jeneratörden çektiği aktif güç az olsa bile görünür güç (kVA) talebi orantısız yüksek olabilir. Bu durum özellikle olduğundan büyük seçilmiş, sürekli düşük yükte dönen motorlarda jeneratörü beklenmedik biçimde zorlar. Bu yüzden jeneratör beslemeli sistemlerde motoru gereğinden büyük seçmek iki kere hata olur: hem ilk yatırım artar hem de düşük yük güç faktörü jeneratörü verimsiz çalıştırır. Doğru yaklaşım, motoru gerçek yük ihtiyacına yakın seçmek ve jeneratörü buna göre boyutlandırmaktır.

Kalkış Akımı: Anma Akımının 3–7 Katı

Üç fazlı bir trifaze asenkron motor, durağan halden direkt yol vermede (DOL) kalkarken anma akımının yaklaşık 3 ila 7 katı arasında akım çeker; standart sanayi motorlarında bu oran tipik olarak 6 kat civarındadır. Şebekeye bağlı bir tesiste bu darbe, arkadaki güçlü trafonun içinde erir ve çoğu zaman fark bile edilmez. Jeneratörde ise durum tamamen farklıdır: jeneratörün arkasında sonsuz güçlü bir şebeke değil, sınırlı güçte bir dizel motor ve sınırlı bir alternatör vardır. Ani akım talebi alternatörde gerilim düşümüne, dizel tarafında ise devir ve frekans sarkmasına yol açar.

Burada kısır bir döngü devreye girer: gerilim düştükçe motorun ürettiği moment gerilimin karesiyle azalır, moment düşünce kalkış uzar, kalkış uzadıkça motor yüksek akım çekmeye devam eder. Sonuç ya jeneratörün düşük frekans korumasından açması ya da yarıda kalan, motor sargısını ısıtan bir kalkıştır. Bu yüzden jeneratör seçiminde tesisteki toplam kW değil, en büyük tek motorun kalkış darbesi belirleyicidir. Yirmi tane küçük motoru sorunsuz besleyen bir jeneratör, tek bir büyük motorun direkt kalkışında diz çökebilir.

DOL'de Pratik Kural: Jeneratör, Motor Gücünün ~3 Katı

Direkt yol vermenin (DOL) kullanıldığı durumlarda, sahada güvenli kabul edilen pratik kural şudur: jeneratörün kVA değeri, direkt kalkacak en büyük motorun kW değerinin yaklaşık 3 katı olmalıdır. Yani 15 kW'lık bir motoru direkt yol vererek tek başına kaldırmak için kabaca 45 kVA civarı bir jeneratör hedeflenir. Bu oran kalkış darbesini emecek pay içerir; çok daha küçük seçilen jeneratör, motor 15 kW olsa bile kalkışta gerilimi çökertir. Bu çarpan korumacı bir başlangıç değeridir; motorun gerçek kalkış sınıfına, jeneratörün geçici aşırı yük kapasitesine ve diğer yüklerin durumuna göre incelir ya da büyür.

Bu kuralın neden 3 kat olduğunu anlamak, doğru jeneratör seçmenin anahtarıdır. Motor kalkış anında anma akımının yaklaşık 6 katını çeker, ama bu akımın tamamı görünür güç olarak alternatörü zorlamaz; kalkış anında güç faktörü çok düşüktür ve jeneratörler kısa süreli geçici aşırı yüklere belli ölçüde dayanabilir. Tüm bu etkenler birleştiğinde, sürekli güce göre yaklaşık 3 katlık bir pay çoğu standart motorun kalkışını güvenle karşılar. Ancak unutulmaması gereken nokta, jeneratör üreticisinin "motor kalkış" ya da "motor starting" kVA değerini ayrıca belirtmesidir; bir jeneratörün sürekli (prime) gücü ile motor kalkışı için verebileceği geçici güç farklı değerlerdir. Teklif aşamasında jeneratörünüzün bu iki değerini de bilmek, motor eşleştirmesini çok daha sağlam yapmanızı sağlar.

Birden fazla motorun aynı jeneratörden beslendiği tesislerde sıralama da önemlidir. Motorları aynı anda değil, en büyükten en küçüğe doğru ya da kademeli olarak devreye almak, her kalkış darbesinin tek başına karşılanmasını sağlar. Otomasyonla motorların sırayla yol alması (kademeli kalkış senaryosu) sayesinde, aksi halde çok büyük bir jeneratör gerektirecek bir tesis, daha makul boyutta bir jeneratörle çalışabilir. Bu, satın alma kararında jeneratör maliyetini ciddi biçimde düşüren bir mühendislik tercihidir.

Softstarter ve VFD ile yumuşak kalkış sayesinde küçük jeneratör seçimi

Pratik Eşleştirme Tablosu (DOL, Tek Motor)

Aşağıdaki tablo, tek bir motorun direkt yol vermeyle kaldırıldığı durumda yaklaşık jeneratör boyutunu gösterir. Değerler başlangıç hedefidir; kesin seçim motorun kalkış akımı sınıfına ve jeneratörün geçici yük kapasitesine göre netleştirilmelidir.

  • 1,5 kW motor: ~5–6 kVA jeneratör
  • 4 kW motor: ~12–15 kVA jeneratör
  • 7,5 kW motor: ~22–25 kVA jeneratör
  • 11 kW motor: ~33–37 kVA jeneratör
  • 15 kW motor: ~45–50 kVA jeneratör
  • 22 kW motor: ~65–75 kVA jeneratör
  • 30 kW motor: ~90–100 kVA jeneratör
  • 45 kW motor: ~135–150 kVA jeneratör

Tabloyu okurken iki noktayı unutmayın. Birincisi, bu değerler "en zorlu yük olan motor en son ve tek başına kalkıyor" varsayımına dayanır; aynı anda başka motorlar da kalkıyorsa jeneratör daha da büyük seçilmelidir. İkincisi, yüksek kalkış momenti isteyen uygulamalarda — örneğin yüklü kalkan bir kompresör — çarpan büyür. Kompresör elektrik motorları tam yük altında kalkabildiği için aynı kW'taki genel maksatlı bir motora göre daha yüksek kalkış darbesi üretir; bu tip yüklerde jeneratörü tablonun üst sınırından, hatta bir kademe büyük seçmek gerekir.

Softstarter ve VFD: Daha Küçük Jeneratörle Çalışmak

Kalkış darbesini yumuşatabilirseniz, çok daha küçük bir jeneratörle aynı motoru kaldırabilirsiniz. Burada iki yol verme yöntemi öne çıkar:

Softstarter (yumuşak yol verici): Motora uygulanan gerilimi kademeli yükselterek kalkış akımını anma akımının yaklaşık 2–3 katına indirir. Bu, DOL'deki 6 kat darbeyi yarıdan fazla azaltır; dolayısıyla jeneratör çarpanını 3 katından 2 kat civarına çekmek mümkün hale gelir. Softstarter, kalkış sırasında düşük momentle yola çıkabilen pompa ve fan tipi yüklerde çok etkilidir.

Frekans invertörü (VFD): Motoru sıfır frekanstan başlatıp frekansı rampayla yükselttiği için kalkış akımını anma akımı seviyesine kadar düşürebilir. VFD ile çalışan bir motorda kalkış darbesi neredeyse ortadan kalkar; bu sayede jeneratör pratikte yalnızca sürekli güce göre, yani motor gücünün 1,3–1,5 katı civarında seçilebilir. VFD ayrıca devir ayarı ve enerji tasarrufu da getirir. Yıldız-üçgen yol verme de DOL'e göre kalkış akımını azaltan klasik bir yöntemdir; ne zaman gerektiğini asenkron motor seçim rehberimizde ele aldığımız kutup/devir kararıyla birlikte değerlendirmek faydalıdır.

Karar açısından özet şudur: jeneratörünüz büyükse ve nadiren çalışıyorsa DOL en ucuz çözümdür. Ancak jeneratör maliyeti, yakıt tüketimi ve taşınabilirlik sizin için önemliyse, motora softstarter ya da VFD ekleyip bir-iki kademe küçük jeneratörle çalışmak çoğu projede toplam maliyeti düşürür. Şantiye koşulları, jeneratör korumasının açma sebepleri ve saha çözümleri için jeneratörle çalışan şantiyelerde motor seçimi yazımıza da göz atabilirsiniz.

Yol verme yöntemini seçerken yükün karakterini de dikkate almak gerekir. Pompa, fan ve aspiratör gibi kalkışta düşük momentle yola çıkabilen yükler softstarter ile çok rahat kalkar; buna karşılık yüklü kalkan kompresör, kırıcı ya da konveyör gibi yüksek kalkış momenti isteyen yükler VFD ile çok daha güvenli sürülür. VFD ek bir yatırımdır ama jeneratör boyutunu küçültmenin yanı sıra debi/devir ayarı ve yumuşak duruş gibi avantajlar da getirir; sürekli devir ayarı gereken proseslerde maliyetini hızla amorti eder. Hangi yöntemin sizin yükünüze uygun olduğunu, motor teklifiyle birlikte değerlendirmenizi öneririz.

Doğru Motor Seçimi de En Az Jeneratör Kadar Önemli

Jeneratör beslemeli sistemlerde verimli bir motor, yakıt maliyetini doğrudan etkiler. Aynı işi gören düşük verimli bir motor, jeneratörden daha fazla aktif güç çeker ve dizel yakıtı boşa harcar. Bu yüzden jeneratörle çalışan tesislerde IE3 ve IE4 sınıfı yüksek verimli motorları tercih etmek, hem daha küçük jeneratörle çalışmayı hem de uzun vadede düşük yakıt giderini sağlar. HEM gamında 0,55 kW'tan 355 kW'a kadar pik döküm gövdeli, IE3 ve IE4 sınıfı motorlar bulunur; doğru güç, devir ve verim sınıfını jeneratörünüzle birlikte değerlendirmek için IE4 elektrik motorları ürün kategorimizi inceleyebilir veya IE3 stok rehberimizden en çok aranan güç-devir kombinasyonlarına bakabilirsiniz. Jeneratör beslemeli sistemlerde sıkça kullanılan güç ve devir seçeneklerini topluca görmek için güç ve devir seçenekleri rehber bölümümüze de göz atabilirsiniz; orada hangi devirde hangi gücün stokta bulunduğunu ve uygulama bazında nasıl seçildiğini bulabilirsiniz. Sanayi tipi elektrik motoru fiyatları ve stok durumu için tek bir teklifle güç, jeneratör uyumu ve yol verme önerisini birlikte alabilirsiniz.

Sıkça Sorulan Sorular

Kaç kVA jeneratör kaç kW motoru kaldırır?

Pratik kural, direkt yol vermede (DOL) jeneratörün kVA değerinin, kalkacak en büyük motorun kW değerinin yaklaşık 3 katı olmasıdır. Örneğin 15 kW'lık bir motoru tek başına direkt kaldırmak için kabaca 45 kVA hedeflenir. Softstarter kullanılırsa bu çarpan 2 kata, VFD kullanılırsa 1,3–1,5 kata kadar iner; yani aynı motoru çok daha küçük bir jeneratörle çalıştırabilirsiniz. Sürekli rejimde ise 100 kVA jeneratör 0,8 güç faktörüyle yaklaşık 80 kW aktif güç verir.

Jeneratörüm gücü yettiği halde motor kalkarken neden korumaya giriyor?

Çünkü belirleyici olan sürekli güç değil, kalkış darbesidir. Motor kalkış anında anma akımının 3–7 katını çeker; bu darbe alternatörde gerilim düşümüne, dizelde frekans sarkmasına yol açar ve jeneratör düşük frekans korumasından açar. Toplam yükünüz jeneratör kapasitesinin altında olsa bile, tek bir büyük motorun direkt kalkışı bu darbeyi yaratır. Çözüm jeneratörü büyütmek ya da motora softstarter/VFD ekleyip kalkışı yumuşatmaktır.

kVA ile kW arasındaki fark nedir?

kVA görünür gücü, kW ise aktif (gerçek iş yapan) gücü ifade eder. İkisi arasındaki oran güç faktörüdür (cosφ); jeneratörlerde tipik olarak 0,8 alınır. Yani 1 kVA jeneratör yaklaşık 0,8 kW aktif güç verir. Motorlar kW ile, jeneratörler kVA ile etiketlendiği için seçim yaparken bu çevrimi yapmak ve üzerine kalkış payını eklemek şarttır. Pratik olarak hatırlanması gereken zincir şudur: önce motorun sürekli güç ihtiyacını güç faktörüyle kVA'ya çevirin, sonra yol verme yöntemine göre kalkış çarpanını uygulayın. DOL'de bu çarpan yaklaşık 3, softstarter'da 2, VFD'de ise 1,3–1,5 civarındadır. Bu iki adımı atladığınızda jeneratör ya çok küçük çıkıp kalkışta açar ya da gereksiz büyük seçilip fazladan yakıt ve ilk yatırım maliyetine yol açar.
