Tozlu döküm, taş ocağı, yem ve değirmen hatlarında çalışan pik döküm gövdeli elektrik motorlarınızın gövdesi her vardiyada biraz daha fazla kir tutuyor ve motor giderek daha sıcak çalışıyorsa, bu yazı doğrudan satın alma ve bakım kararınız içindir. Soğutma kanatçıkları arasına dolan toz, yağ ve elyaf birikintisi motorun ısı atma kapasitesini düşürür; sonuçta sargı sıcaklığı yükselir, rulman ömrü kısalır ve plansız duruş riski artar. HEM Motor olarak stoktan teslim ettiğimiz IE3 ve IE4 pik döküm gövdeli motorlarda soğutma kanatçığı tasarımını, doğru temizlik aralığını ve aşırı ısınmaya karşı alınacak önlemleri tek bir alıcı rehberinde topladık. Amaç, motorunuzu doğru seçmeniz ve sahada uzun ömürlü çalıştırmanızdır. Bir motorun arızalanıp hattınızı durdurması çoğu zaman tek bir büyük olaydan değil, fark edilmeden biriken küçük ihmallerden kaynaklanır; kanatçık kirliliği bunların başında gelir.

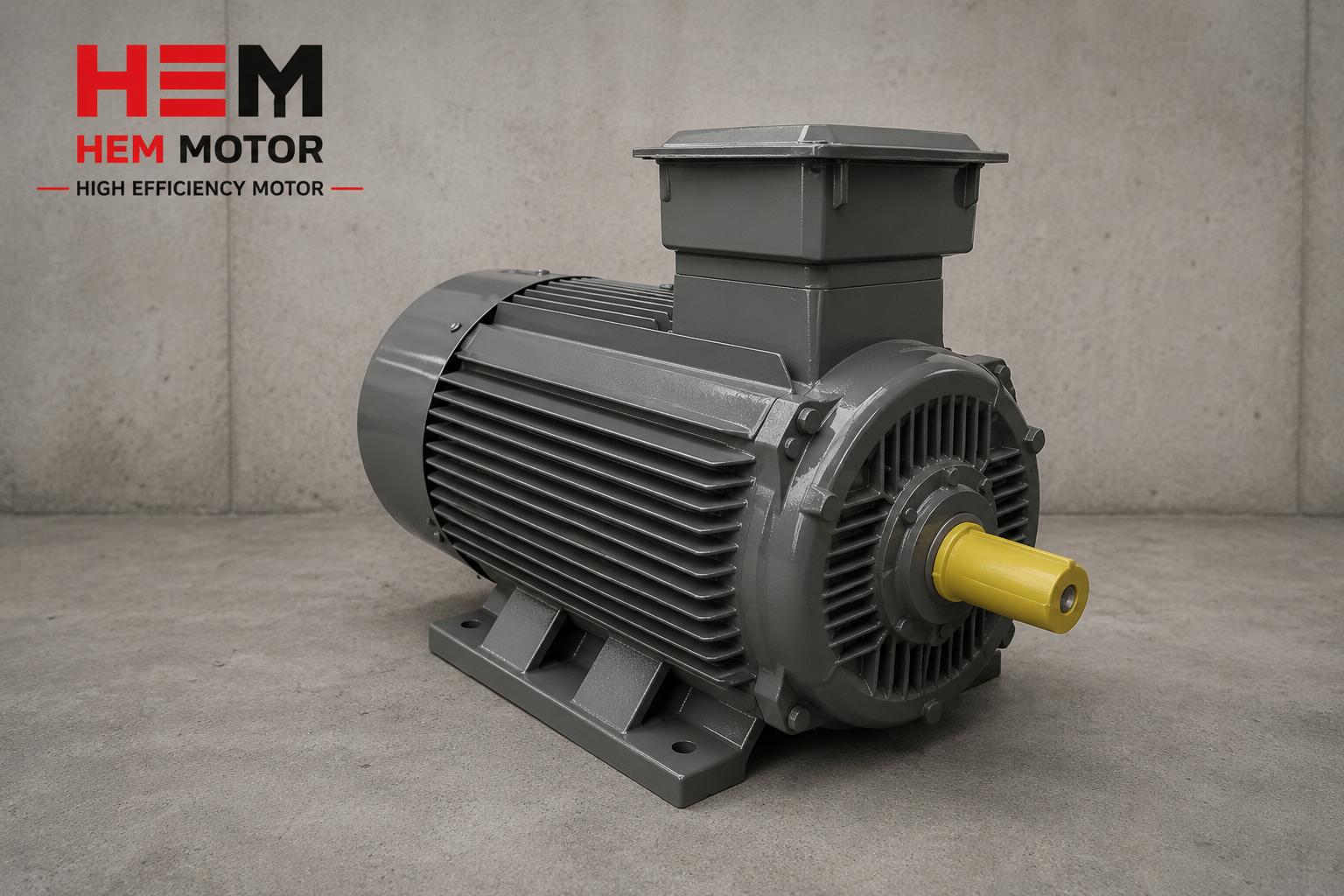

Pik döküm motor soğutma kanatçıkları ve kir birikimi

Pik Döküm Gövdede Soğutma Kanatçığının Görevi

Standart sanayi tipi asenkron motorlar, IC411 olarak adlandırılan yüzeyden soğutma yöntemiyle çalışır: mil ucundaki bir fan, motorun arkasından emdiği havayı pik döküm gövdenin üzerindeki kanatçıklar boyunca üfler ve sargıda üreyen ısıyı dış ortama taşır. Bu yüzden gövde üzerindeki uzunlamasına kanatçıklar dekoratif değildir; ısı atan yüzey alanını birkaç katına çıkaran fonksiyonel bir radyatördür. Kanatçıkların derinliği, sayısı ve aralarındaki kanal genişliği, motorun anma gücünde sürekli (S1) çalışırken üreteceği ısıyı atacak şekilde tasarlanır. Bu denge bozulduğunda, yani kanal daraldığında, motor aynı yükte daha sıcak çalışmaya başlar.

Pik döküm (cast iron) malzemenin ısıl kütlesi yüksektir ve ani sıcaklık dalgalanmalarını alüminyuma göre daha dengeli karşılar; bu da darbeli ve tozlu uygulamalarda gövde seçiminin neden pik döküme kaydığını açıklar. Pik gövde aynı zamanda mekanik olarak daha rijittir; titreşimli ortamlarda kanatçıkların çatlama veya kırılma riski düşüktür. Katalogumuzdaki pik döküm gövdeli motorlar IP55 koruma ve F sınıfı izolasyonla, 0,55 kW – 355 kW güç aralığında ve 1000 / 1500 / 3000 d/dk devir seçenekleriyle sunulur. F sınıfı izolasyon yüksek sıcaklık dayanımı sağlasa da, bu dayanım yalnızca kanatçıklar temiz ve hava kanalı açıkken anlamlıdır. Kanatçıkların arası dolduğunda, motor etiketinde yazan sıcaklık sınıfı pratikte aşağı çekilir. Gövde ve montaj seçenekleri hakkında ayrıntı için elektrik motoru bağlantı şekilleri sayfamızı inceleyebilirsiniz.

IC411 Yüzey Soğutmanın Mantığı

IC411 kodunda her hane bir bilgi taşır: kapalı tip motor, kendi milinden tahrikli fan ve gövde yüzeyinden ortama ısı atımı. Bu sistem basit ve bakımı kolaydır, ancak tamamen dış yüzeyin temizliğine bağımlıdır. Soğutma fanı motor miline bağlı olduğundan, motor düşük devirde çalıştığında fanın ürettiği hava akışı da azalır; bu nedenle düşük devirli veya sık duran uygulamalarda kanatçık temizliği daha da kritik hale gelir. İçten havalandırmalı (IC416) tasarımlardan farkı, soğutmanın motor dışında, yani sizin sahanızda gerçekleşmesidir; IC416 motorlarda hava kanalları gövde içinden geçtiği için tozun etkisi farklı yönetilir. Soğutma yöntemlerinin karşılaştırması için IC411 ve IC416 soğutma yöntemleri yazımız doğru başlangıç noktasıdır.

Kir Birikiminin Sıcaklığa ve Ömre Etkisi

Soğutma kanatçıkları arasına dolan toz tabakası, ısı yalıtkanı gibi davranır. İnce bir toz filmi bile kanatçığın ısı atma verimini gözle görülür şekilde düşürür; yem, un ve ağaç işleme hatlarında ise elyaf ve nem birleşerek sertleşmiş bir kabuk oluşturur. Bu kabuk altında gövde sıcaklığı yükselir, fan kapağındaki hava girişi tıkanır ve motor adeta battaniyeye sarılmış gibi çalışır. Kirlilik tek yönlü bir sorun da değildir: ısınan motor çevresindeki yağ ve nemi daha kolay tutar, böylece birikim hızlanarak kendini besleyen bir döngüye girer. Bu döngü fark edilmeden ilerlediği için, motor bir gün aniden arızalanmış gibi görünür; oysa sorun haftalar önce kanatçık aralarında başlamıştır. Bu yüzden temizlik, arıza çıktıktan sonra yapılan bir onarım değil, arızayı baştan engelleyen bir koruyucu bakım kalemi olarak görülmelidir.

Sargı sıcaklığındaki her artış izolasyon ömrünü kısaltır. Mühendislik pratiğinde, izin verilen sınırın üzerindeki sürekli sıcaklık artışı, izolasyonun beklenen ömrünü ciddi oranda düşürür; bu, birkaç derecelik kalıcı bir artışın bile yıllar içinde önemli fark yaratması anlamına gelir. Aynı ısı, rulman içindeki gresin kıvamını bozarak yağlama filminin incelmesine ve rulmanın erken yorulmasına yol açar. Yani kanatçık kirliliği yalnızca sargıyı değil, mekanik aksamı da tehdit eder. Aşırı ısınmanın motor üzerindeki belirtileri ve nedenleri için elektrik motoru arızaları belirti ve nedenleri yazımızdaki kontrol listesini kullanabilirsiniz. Tozlu ve sıcak ortamlarda doğru izolasyon ve gövde seçimi için sıcak ve tozlu ortamda izolasyon sınıfı içeriğimiz satın alma kararınızı doğrudan destekler.

Pik döküm motor kanatçık temizliği ve verim

Aşırı Isınmanın Erken Uyarı İşaretleri

Gövdeye elle dokunulamayacak kadar sıcaklık, fan kapağı çevresinde renk değişimi, boyada kabarma ve yağ keçesinden sızıntı; hepsi kanatçık tıkanmasına bağlı ısı sorununa işaret eder. Bu belirtiler genellikle birkaç hafta içinde yavaşça gelişir, bu yüzden düzenli görsel kontrol erken müdahale şansı verir. Bir başka pratik gösterge, motorun aynı yükte çektiği akımın zamanla artmasıdır; ısınan sargının direnci değişir ve verim düşer. Yağ keçesi ve sızdırmazlığın tozlu ortamda korunması için pik döküm motorda yağ keçesi ve sızdırmazlık yazımız tamamlayıcıdır. Sıcaklığı tahmine değil ölçüme dayalı izlemek isteyen tesisler için PT100 ve PTC termistör çözümlerini motor sargı sıcaklık izleme yazımızda ele aldık; bu sensörler kanatçık kirlendiğinde motor zarar görmeden uyarı verir.

Periyodik Temizlik: Ne Sıklıkta, Nasıl?

Temizlik aralığı tozun cinsine ve yoğunluğuna göre belirlenir. Temiz bir atölyede aylar süren bir aralık yeterliyken, taş ocağı veya yem hattında haftalık görsel kontrol ve düzenli temizlik gerekir. Pratik bir yaklaşım, motor durdurulduğunda kanatçık aralarına basınçlı hava tutmak, kabuklaşmış birikintiyi yumuşak fırça ile almak ve fan kapağının hava giriş ızgarasını her zaman açık tutmaktır. Yüksek basınçlı su, klemens kutusu ve yağ keçesi yönünde değil, kanatçık boyunca ve dışarı doğru uygulanmalıdır; aksi halde IP55 sınırına rağmen nem içeri taşınabilir. Temizlik, bakım planının ayrı bir kalemi olarak takvime yazılmalı ve hangi motorun ne zaman temizlendiği kayıt altına alınmalıdır; böylece sorunlu noktalar zamanla ortaya çıkar.

  • Motor enerjisi kesilmeden temizlik yapılmaz; etiketleme ve kilitleme şarttır.
  • Basınçlı hava ile kanatçık araları ve fan kapağı ızgarası temizlenir.
  • Sertleşmiş kabuk yumuşak fırça ile alınır; metal kazıyıcı boyaya zarar verir.
  • Hava giriş yönü kontrol edilir; motor duvara çok yakınsa hava sirkülasyonu için pay bırakılır.
  • Boya hasarı varsa korozyon başlamadan rötuşlanır.
  • Temizlik sonrası gövde sıcaklığı bir sonraki vardiyada tekrar gözlenir ve iyileşme doğrulanır.

Boya ve kataforez kaplamanın korozyona karşı korunması temizlik kadar önemlidir; ayrıntı için pik döküm motorda boyama ve kataforez kaplama yazımıza bakabilirsiniz. Açık sahada çalışan motorlarda korozyon ve kir birlikte değerlendirilmelidir; pik döküm motorda korozyon ve açık saha kullanımı bu açıdan tamamlayıcıdır. Periyodik bakımı bütünsel planlamak isteyen işletmeler için genel elektrik motoru bakım ve periyodik kontrol takvimi yazımız bir çerçeve sunar.

Montaj Konumu ve Hava Akışı

Kanatçık temizliği kadar motorun yerleşimi de önemlidir. Motor bir duvara, başka bir ekipmana veya panoya çok yakın monte edildiğinde fanın emdiği hava ısınmış olur ve soğutma verimi düşer. Yeni motor alımında veya yerleşim planında, fan kapağının arkasında en az gövde çapı kadar boşluk bırakmak iyi bir kuraldır. Motorun bir mahfaza veya kapalı kabin içine konması gerekiyorsa, kabine zorlanmış havalandırma eklemek ve emilen havanın temiz olmasını sağlamak gerekir. Birden fazla motor yan yana çalışıyorsa, bir motorun fan kapağından çıkan sıcak havanın yanındaki motorun emişine gitmemesine dikkat edilmelidir; aksi halde sıradaki her motor bir öncekinden daha sıcak çalışır. Doğru gövde boyu ve güç eşleşmesi için pik döküm motorda gövde boyu ve güç eşleşmesi yazımız stoktan doğru seçimi kolaylaştırır.

Temizlikte Doğru Yöntem ve Araçlar

Sahada sık yapılan bir hata, kanatçık aralarını temizlemek için sert metal aletler kullanmaktır. Metal kazıyıcı boyayı çizer; çizik yerden korozyon başlar ve sorun büyür. Doğru yaklaşım, önce kuru basınçlı hava ile gevşek tozu uzaklaştırmak, ardından gerekiyorsa yumuşak naylon fırça ve uygun bir temizleyici ile yağ-toz karışımı kabuğu çözmektir. Çözücü kullanılacaksa motorun boyasına ve keçesine zarar vermeyen, üretici onaylı bir ürün seçilmelidir. Temizlik sırasında klemens kutusu kapağının kapalı ve contasının sağlam olduğundan emin olunmalıdır; toz veya nem klemens kutusuna girerse elektriksel arıza riski doğar. Klemens kutusu, kablo bağlantısı ve doğru rakor seçimi için motor klemens kutusu ve kablo bağlantısı yazımız tamamlayıcı bir kaynaktır.

Doğru Motor Seçimiyle Temizlik Yükünü Azaltmak

Tozlu bir ortamda çalışacak motoru baştan doğru seçmek, sahadaki temizlik yükünü ve duruş riskini düşürür. Pik döküm gövde, F sınıfı izolasyon ve IP55 koruma; tozlu hatlar için temel kombinasyondur. Çok ince ve yapışkan tozun yoğun olduğu uygulamalarda daha yüksek IP koruma talep edilebilir. Bazı durumlarda, kir birikimini en aza indirmek için kanatçık aralarının daha geniş olduğu bir gövde boyu veya bir kademe büyük motor tercih etmek de mantıklıdır; çünkü hafif yüklü çalışan motor daha az ısınır ve birikime karşı daha toleranslı olur. Hangi ortamda hangi korumanın gerektiğini IP koruma sınıfı seçimi yazımızda inceledik. Pik döküm ile alüminyum gövde arasındaki kararı ise pik döküm mü alüminyum gövde mi yazımız netleştirir.

Doğru verim sınıfı da uzun vadeli işletme maliyetini belirler; daha verimli bir motor aynı işi daha az ısı üreterek yapar, bu da kanatçıklar üzerindeki ısı yükünü azaltır. IE3 ve IE4 motorlar arasındaki seçimi IE4 elektrik motoru ve IE3 elektrik motoru ürün sayfalarımızdan değerlendirebilir, tüm seçenekler için verimli elektrik motorları kategorimize göz atabilirsiniz. Bu kategorideki diğer yazılar için pik döküm motorlarda rulman ve yatak ömrü içeriğimiz de tozlu çalışmada kalite işaretlerini gösterir.

Kirli Kanatçığın İşletme Maliyetine Yansıması

Kanatçık kirliliği yalnızca bir bakım ayrıntısı değil, doğrudan işletme maliyetidir. İlk maliyet kalemi enerjidir: aşırı ısınan bir motorun sargı direnci yükselir ve verim düşer, böylece aynı işi yapmak için şebekeden daha fazla enerji çekilir. Sürekli çalışan büyük güçlü motorlarda bu fark, yıl boyunca toplandığında küçük rakamlar olmaktan çıkar. İkinci kalem yedek parça ve onarımdır: erken yorulan rulman ve yaşlanan sargı, planlanmamış bobinaj veya motor değişimi anlamına gelir. Üçüncü ve çoğu zaman en büyük kalem ise duruştur; bir konkasör, değirmen veya ambalaj hattının saatlik duruş maliyeti, motorun kendisinin çok üzerinde olabilir.

Bu üç kalemi birlikte düşündüğünüzde, basit bir basınçlı hava temizliğinin geri dönüşü çok yüksektir. Tesisinizdeki en kritik motorları belirleyip onlara öncelikli bir temizlik ve kontrol takvimi tanımlamak, en az maliyetle en büyük riski yönetmenin yoludur. Hangi motorların yedekte bekletilmesi gerektiğini planlarken kritik yedek motor listesi yazımız yol gösterir; böylece olası bir arızada hattınız uzun süre durmaz.

Sıkça Sorulan Sorular

Soğutma kanatçıklarındaki toz motoru gerçekten arızalandırır mı?

Evet. Kanatçık araları dolduğunda motor ısı atamaz, gövde ve sargı sıcaklığı yükselir. Sürekli yüksek sıcaklık izolasyonu yaşlandırır ve rulman gresinin ömrünü kısaltır. Sonuçta beklenenden çok daha erken sargı veya rulman arızası görülür. Düzenli temizlik, bu arızaların büyük bölümünü düşük maliyetle önler ve plansız duruşları azaltır.

Kanatçık temizliğini ne sıklıkta yapmalıyım?

Ortamın toz yoğunluğuna bağlıdır. Temiz atölyelerde periyodik bir kontrol yeterliyken, taş ocağı, yem ve değirmen hatlarında haftalık görsel kontrol ve birikim oluştukça temizlik önerilir. En doğru aralığı, ilk haftalarda gövde sıcaklığını ve birikim hızını izleyerek kendi tesisinize göre belirlersiniz; sıcaklık sensörü kullanıyorsanız bu aralığı veriye dayalı olarak ayarlayabilirsiniz.

Basınçlı su ile yıkamak motora zarar verir mi?

IP55 koruma, belirli yönlerden gelen su sıçramasına dayanır ancak yakın mesafeden yüksek basınçlı su, klemens kutusu ve keçe yönüne tutulduğunda nem içeri girebilir. Suyu kanatçık boyunca ve dışarı doğru, klemens kutusundan uzakta uygulamak en güvenli yöntemdir. Yıkama sonrası motorun tam kuruması beklenmeli ve devreye almadan önce izolasyon direnci kontrol edilmelidir. Düzenli su ile yıkamanın kaçınılmaz olduğu gıda ve içecek hatlarında ise baştan daha yüksek bir IP koruma sınıfına sahip motor seçmek uzun vadede en güvenli çözümdür.
