Maden ve cevher zenginleştirme tesislerinde flotasyon hücresi, en zorlu motor uygulamalarından birini barındırır. Flotasyon karıştırıcı (agitatör) ve aeratör motoru, aşındırıcı cevher çamuru içinde günde yirmi dört saat, çoğunlukla yedi gün boyunca durmadan çalışır. Bu motor hem hücre içindeki katı taneleri askıda tutmak için sürekli tork üretmeli hem de köpük flotasyonu için gereken hava sürüklemesini sağlamalıdır. Yanlış seçilen bir motor; aşırı ısınma, erken rulman arızası, sızdırmazlık kaybı ve plansız duruşla doğrudan üretim kaybına yol açar. Bu rehberde flotasyon ve cevher zenginleştirme karıştırıcı motoru seçiminde tork, koruma sınıfı, görev tipi ve malzeme seçimini madencilik gerçeklerine göre adım adım ele alıyoruz.

Flotasyon hücresi karıştırıcı motoru aşındırıcı cevher çamuru içinde sürekli çalışırken

Flotasyon Hücresinde Motorun Görevi: Karıştırma, Askıda Tutma ve Hava Sürükleme

Flotasyon, ince öğütülmüş cevherin su ile bulamaç (slurry) haline getirilip içine hava kabarcıkları sürüklenerek değerli minerallerin köpük halinde yüzeye taşındığı bir zenginleştirme yöntemidir. Bu işlemin kalbinde, hücre tabanındaki rotor-stator grubunu döndüren karıştırıcı motoru bulunur. Motorun üç temel görevi vardır: bulamacı homojen tutarak katı tanelerin dibe çökmesini önlemek, hücre içinde uygun bir akış rejimi oluşturmak ve emilen havayı küçük kabarcıklara bölerek mineral yüzeyleriyle temas ettirmek.

Bu üç görev de motorun süreklilik ve tork açısından üst sınırda çalışmasını gerektirir. Bulamaç durdurulduğunda taneler çabucak çöker ve yeniden başlatmada motor, çökmüş ağır bir yatak içinde dönmeye zorlanır; bu da kalkış torkunu ciddi biçimde artırır. Dolayısıyla flotasyon motoru hem yüksek anma torkuna hem de güçlü bir kalkış momentine sahip olmalıdır. Tork ve devir ilişkisini daha iyi anlamak için asenkron motorda devir-tork eğrisi ve devrilme momenti yazımız bu uygulamada doğrudan kullanılabilir.

Neden Sürekli (S1) Görev Tipi Şart?

Flotasyon hatları kesintisiz çalışan proseslerdir. Bir flotasyon bankasındaki onlarca hücre aynı anda ve aynı tempoda döner. Bu nedenle karıştırıcı motoru, sürekli tam yük altında çalışmaya uygun S1 görev tipinde seçilmelidir. Aralıklı görev tiplerine göre boyutlandırılmış bir motor, kısa sürede ısınarak izolasyonunu yorar. Görev tipinin doğru anlaşılması için elektrik motoru görev tipi (S1-S6) seçimi rehberimizi inceleyin. Tesisimizin sunduğu IE3 ve IE4 motorlar, %100 bakır sargı ve F sınıfı izolasyonla bu sürekli görev profili için tasarlanmıştır.

Aşındırıcı Çamurda Tork ve Doğru kW Seçimi

Cevher çamuru, içinde sert silis ve mineral tanecikleri barındıran aşındırıcı bir ortamdır. Rotor bu ortamda hem akışkanı hareket ettirir hem de tanelerin direncini yener. Karıştırma yükü; bulamacın katı oranı (yoğunluğu), tane boyutu, hücre hacmi ve rotor çapıyla doğrudan ilişkilidir. Katı oranı arttıkça bulamaç ağırlaşır ve gereken güç yükselir.

Motor gücünü seçerken hücre üreticisinin verdiği mil gücü değerini esas almak, üzerine sürekli ağır hizmet için güç payı (servis faktörü) eklemek gerekir. Aşırı küçük seçilen motor, yoğun bulamaçta devrilme momentine yaklaşarak zorlanır; aşırı büyük seçilen motor ise kısmi yükte verim ve güç faktörü kaybı yaşar. Doğru boyutlandırma için motoru kaç yükte çalıştırmalı ve motor gücü hesabı yazılarımız pratik bir başlangıç sağlar. Servis faktörünün aşırı yük dayanımına katkısı için IE3 motorda servis faktörü ve aşırı yük dayanımı yazısı yol göstericidir.

Redüktörlü Düşük Devir Çözümü

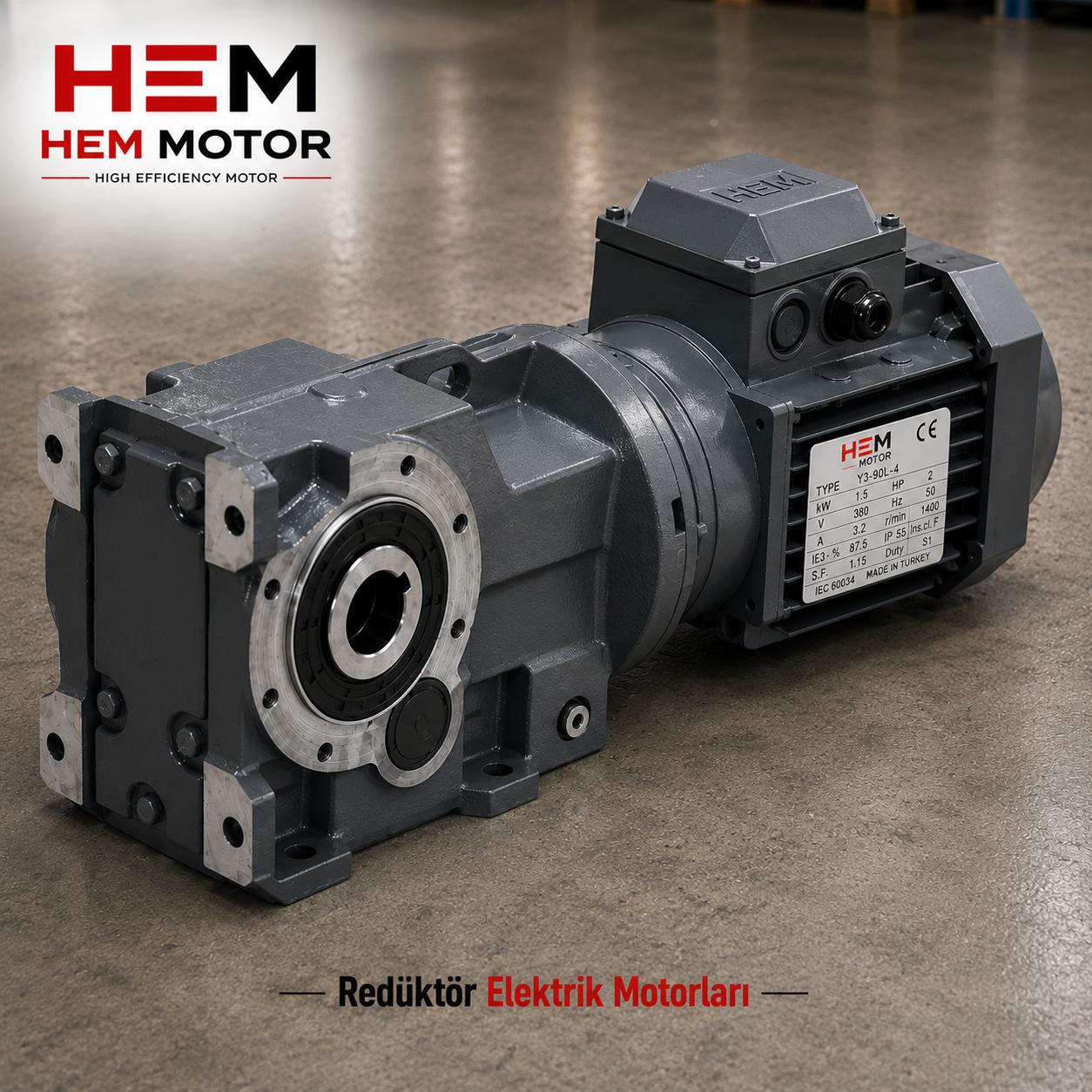

Flotasyon rotorları genellikle 1500 d/d motor devrinden çok daha düşük hızlarda döner. Bu yüzden karıştırıcılar çoğunlukla bir redüktörle tahrik edilir. Redüktör hem çıkış devrini düşürür hem de çıkış torkunu artırır; böylece motor daha küçük güçte seçilebilir. Konik helisel veya sonsuz dişli redüktör seçimi, gereken çıkış devrine ve montaj düzenine göre belirlenir. Redüktörlü motor mu, ayrı motor + redüktör mü ve monoblok redüktörlü motor satın alma yazıları, doğru paket seçiminde başvuru kaynağıdır. Redüktöre uygun motor eşleştirmesi için sonsuz dişli ve NMRV redüktöre hangi elektrik motoru uyar rehberi IEC gövde ve flanş uyumunu netleştirir.

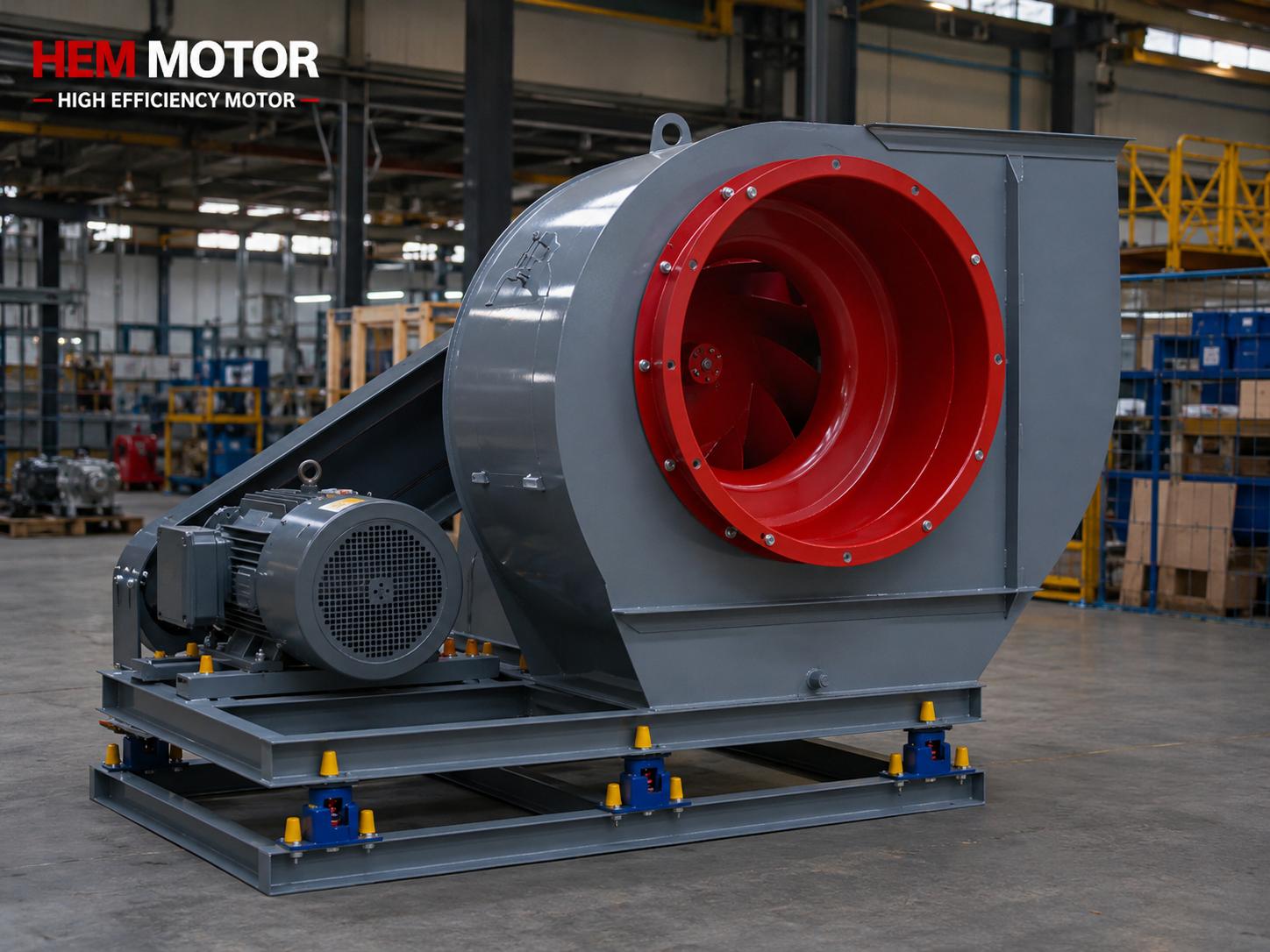

Flotasyon karıştırıcı motoru ve redüktör grubu, korozyona karşı korumalı pik döküm gövde

Korozyon ve Aşınmaya Karşı Koruma: IP65/IP66 ve Pik Döküm Gövde

Flotasyon ortamı hem kimyasal hem de fiziksel olarak agresiftir. Hücre çevresinde sürekli su sıçraması, asidik veya bazik reaktif buharları ve nemli, tozlu bir atmosfer bulunur. Bu koşullarda standart bir IP55 motor uzun ömürlü olmayabilir; suya ve toz girişine karşı daha yüksek korumalı IP65 veya IP66 motorlar tercih edilmelidir. Koruma sınıfları arasındaki farkı netleştirmek için elektrik motorunda IP koruma sınıfı seçimi: IP55, IP65, IP66 yazımız temel rehberdir.

Gövde malzemesinde pik döküm, mekanik dayanım ve titreşim sönümleme açısından flotasyon uygulamasının doğal tercihidir. Pik döküm gövde, ağır redüktör yüklerini ve hücre titreşimlerini sorunsuz taşır. Korozif ortamda ek bir kataforez kaplama ve özel boya katmanı, motor ömrünü belirgin biçimde uzatır. Pik döküm motorda boyama ve kataforez kaplama ile pik döküm gövdeli motorlarda korozyon koruması yazıları, hangi kaplamanın hangi ortama uygun olduğunu açıklar. Pik döküm ile alüminyum gövde arasındaki seçim için pik döküm mü alüminyum gövde mi yazısına göz atın.

Sızdırmazlık, Keçe ve Yağ Keçesi

Karıştırıcı motorları çoğunlukla mili aşağı bakacak şekilde dikey (V1) konumda monte edilir. Bu konumda su ve bulamacın motor içine sızma riski yüksektir; bu yüzden mil tarafındaki yağ keçesi ve sızdırmazlık ön plana çıkar. Dikey montajda doğru keçe seçimi için dikey montajlı elektrik motoru seçimi (V1/V5) ve pik döküm motorda yağ keçesi ve sızdırmazlık yazıları kritik öneme sahiptir.

Köpük, Hava Sürükleme ve Aeratör Motoru Yükü

Bazı flotasyon hücrelerinde rotor aynı zamanda emici görev görerek hücreye hava çeker; bazılarında ayrı bir aeratör veya blower kullanılır. Hava sürükleme, rotor üzerindeki yükü artırır ve motorun çektiği akımı yükseltir. Köpük tabakasının kararlı olması, doğru karıştırma hızına bağlıdır; çok yüksek hız köpüğü bozar, çok düşük hız taneleri çöktürür. Bu denge, motorun devrini sabit tutabilmesini gerektirir. Ani yük değişimlerinde devir kararlılığı önemlidir; bu konuda asenkron motor moment sınıfları (Design N/H) ve kalkış momenti yazısı yararlıdır. Ayrı bir hava üfleyici kullanılıyorsa santrifüj ve turbo körük (blower) motoru seçimi yazısı blower motorunun boyutlandırmasını ele alır.

Yol Verme ve Koruma Donanımı

Çökmüş bulamaç içinde kalkan büyük flotasyon karıştırıcıları yüksek kalkış akımı çeker. Bu akımı sınırlamak ve mekanik şoku azaltmak için yumuşak yol verici (softstarter) veya yıldız-üçgen yol verme tercih edilir. AC asenkron motorlarda yol verme: yıldız-üçgen mi softstarter mı yazısı bu kararı kolaylaştırır. Sürekli çalışan bu motorların aşırı yük ve faz kaybına karşı korunması da hayatidir; elektrik motoru koruma: termik, röle ve sigorta seçimi ile asenkron motorda tek faz kaybı (phase loss) yazıları koruma zincirini tamamlar. Sargı sıcaklığını izlemek için PT100 veya termistör eklenmesi, kritik flotasyon motorlarında önerilir; motor sargı sıcaklık izleme: PT100 ve PTC termistör yazısı ayrıntılıdır.

Madencilik Sahasında Toz, Nem ve Bakım

Flotasyon tesisi çoğunlukla maden sahasının içinde, tozlu ve nemli bir bölgede yer alır. Saha koşullarına karşı motor korumasını taş ocağı ve maden sahasında motor koruma yazısıyla bütünleştirin. Aşındırıcı bulamacın susuzlaştırma tarafındaki pompalar için maden susuzlaştırma ve çamur (slurry) pompa motoru seçimi, cevher öğütme tarafı için maden ve cevher değirmeni motorları ve bilyalı ve çubuklu değirmen ana tahrik motoru yazıları zenginleştirme hattının tamamını kapsar. Rulman ömrünü darbe ve toz altında korumak için konkasör ve değirmen motorunda rulman ömrü yazısı yağlama aralıklarını netleştirir.

Bulamaç Yoğunluğu, Tane Boyutu ve Motor Yükünün Değişimi

Flotasyon motorunun yükü sabit değildir; cevher beslemesinin değişmesiyle bulamacın yoğunluğu ve tane boyutu sürekli oynar. Tesise giren cevher sertleştiğinde veya katı oranı arttığında, karıştırma direnci yükselir ve motor daha fazla akım çeker. Bu yüzden motor, en yüksek beklenen yoğunlukta bile devrilme momentine fazla yaklaşmayacak şekilde seçilmelidir. Pratikte motorun çoğu zaman anma yükünün biraz altında, ağır beslemede ise anma yüküne yakın çalışması istenir. Bu çalışma noktasının verim ve güç faktörüne etkisini değerlendirmek için motoru kaç yükte çalıştırmalı yazısı yol göstericidir. Kısmi yükte güç faktörünün düşmesi ve reaktif çekişin artması, sürekli çalışan flotasyon hatlarında enerji maliyetini doğrudan etkiler; bu nedenle asenkron motorda güç faktörü (cos fi) ve düzeltme yazısındaki kondansatör seçimi tavsiyeleri tesisin reaktif cezasını azaltır.

Cevher zenginleştirme tesisleri kesintisiz ve büyük güçlü olduğundan, motor verim sınıfının seçimi yıllık enerji faturasında belirgin fark yaratır. IE3 yerine IE4 bir karıştırıcı motoru, sürekli çalışan bir hatta kendini görece hızlı amorti edebilir. Verim sınıfı kararını ve geri ödemeyi IE3 mü IE4 mü elektrik motoru yatırımı ve sürekli yükte tasarrufu IE5 motorla pompa, fan ve kompresörde sürekli yükte enerji tasarrufu yazılarında değerlendirebilirsiniz.

Devreye Alma, Teslim Muayenesi ve Yedek Motor Planı

Flotasyon karıştırıcı motoru sahaya geldiğinde, devreye almadan önce izolasyon direnci (megger), dönüş yönü ve titreşim kontrolü yapılmalıdır. Korozif ve nemli depo koşullarında bekleyen bir motor, sargı izolasyonunda nem kapmış olabilir; bu yüzden teslim muayenesi kritik bir adımdır. Bu kontrolleri elektrik motoru teslim ve kabul muayenesi ve elektrik motoru devreye alma ve ilk çalıştırma kontrol listesi yazılarında bulabilirsiniz. Motor uzun süre depoda bekleyecekse nem ve rulman koruması için elektrik motoru stoklama ve uzun süre bekletme yazısı önemlidir.

Bir flotasyon bankasında onlarca özdeş motor bulunduğundan, kritik güçlerde yedek motor bulundurmak duruş riskini büyük ölçüde azaltır. Bir hücre motorunun arızası tüm bankayı dengesizleştirebilir; bu yüzden yedeklilik planı, üretim sürekliliği açısından bir lükten çok bir zorunluluktur. Yedek motor stok planını işletmeler için kritik yedek motor listesi yazısıyla, madencilikte tedarik güvencesini ise madencilikte motor tedarik sözleşmeleri yazısıyla planlayabilirsiniz. Mevcut bir motoru muadiliyle değiştirirken etiket eşleştirmesi için yanlış motor gelmesini önleyin yazısı yardımcıdır.

Titreşim, Balans ve Mil-Kaplin Uyumu

Flotasyon karıştırıcısında motor, redüktör ve rotor bir bütün olarak çalışır; bu zincirdeki herhangi bir dengesizlik titreşim olarak motora ve rulmanlara yansır. Aşındırıcı bulamaç içinde dönen rotorun zamanla aşınması veya üzerine birikme olması, dengesizlik yaratıp titreşimi artırabilir. Bu yüzden motorun başlangıçta iyi balanslanmış olması ve montajda doğru mil hizalamasının yapılması, rulman ömrü açısından kritiktir. Kabul edilebilir titreşim değerlerini elektrik motorunda titreşim ve balans: ISO 10816/20816 kabul değerleri yazısında, mil çapı, kama ve kaplin uyumunu ise pik döküm motorda mil çapı, kama ve kaplin yazısında bulabilirsiniz. Motor ile redüktör arasındaki bağlantıda doğru kaplin seçimi için esnek mi rijit mi kaplin yazısı yol göstericidir. Ağır redüktör grubunun güvenli taşınması ve montajı için elektrik motorunda kaldırma mapası, ağırlık ve güvenli taşıma yazısı montaj öncesi kontrolleri özetler.

Sıkça Sorulan Sorular

Flotasyon karıştırıcı motoru için hangi IP koruma sınıfı uygundur?

Su sıçraması, reaktif buharı ve nemli toz nedeniyle flotasyon karıştırıcılarında en az IP65, mümkünse IP66 koruma önerilir. Standart IP55 motorlar bu ortamda kısa ömürlü olabilir. Detay için IP koruma sınıfı seçimi rehberimizi inceleyin.

Flotasyon motoru neden sürekli (S1) görev tipinde olmalı?

Flotasyon hatları kesintisiz çalışan proseslerdir; motor yirmi dört saat boyunca tam yük altında döner. Bu yüzden S1 sürekli görev tipi şarttır. Aralıklı görev için boyutlandırılmış motor aşırı ısınır ve izolasyonu erken yorulur.

Karıştırıcıda neden redüktör kullanılır?

Flotasyon rotorları motor devrinden çok daha düşük hızda döner. Redüktör çıkış devrini düşürüp torku artırarak daha küçük güçte motor seçilmesini sağlar. Gereken çıkış devri ve montaj düzenine göre konik helisel veya sonsuz dişli redüktör tercih edilir.
