Çekiçli değirmen (hammer mill), yem fabrikalarında tahıl ve hammaddeyi öğütmekten maden ve geri dönüşüm tesislerinde malzeme inceltmeye kadar çok geniş bir alanda kullanılan, dönen çekiçlerin malzemeyi bir elek üzerinde darbeyle parçaladığı ağır hizmet makinesidir. Bu makinenin kalbi elektrik motorudur ve seçimi sıradan bir fan ya da pompa motoru seçimine hiç benzemez. Çekiçli değirmende motor; yüksek rotor ataletine sahip bir kütleyi yol verme anında hızlandırmak, ardından sürekli ve darbeli bir yükü saatlerce ağır hizmette taşımak zorundadır. Yanlış seçilen motor, ya yol verme sırasında zorlanıp ısınır ve sigortayı attırır, ya da sürekli ağır yük altında erken yanar. Bu rehberde çekiçli değirmen motoru seçiminde yüksek atalet (GD²), volanlı tahrik, sürekli ağır hizmet (S1), toz koruması ve doğru güç hesabı konularını mühendislik gözüyle ele alıyoruz.

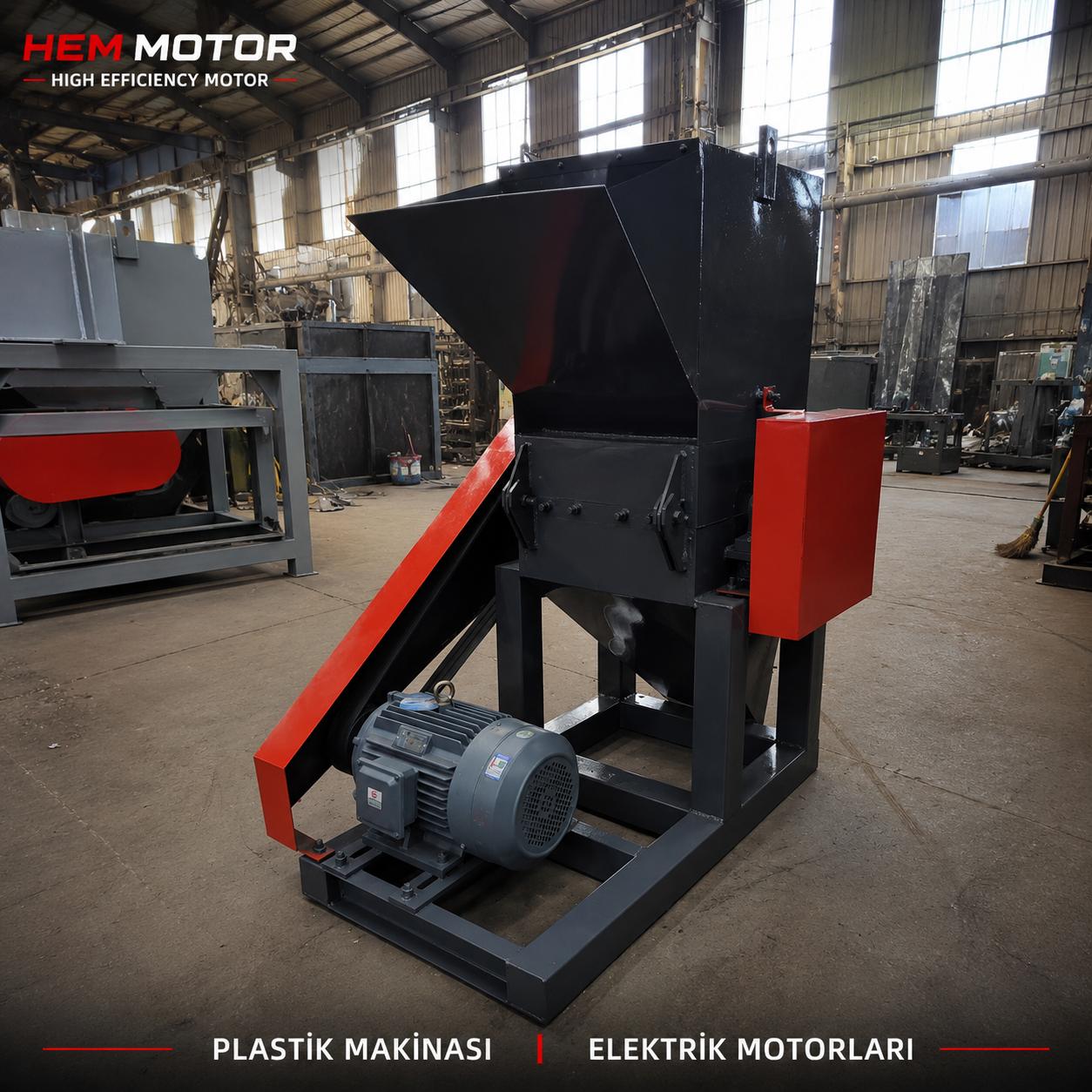

Çekiçli değirmen (hammer mill) tahrik motoru ve volanlı kasnak sistemi

Çekiçli Değirmende Yük Karakteri: Neden Özel Bir Motor Gerekir?

Bir çekiçli değirmenin yük profili, klasik bir sürekli yük makinesinden temelde farklıdır. Rotor üzerinde serbestçe salınan onlarca çekiç, malzemeye çarptıkça anlık olarak yükü yukarı çeker; malzeme akışı düzensiz olduğunda bu darbeler düzensiz tepe yüklerine dönüşür. Motor hem ortalama yükü taşımalı hem de bu ani tepe momentlerini karşılayabilmelidir. İşte tam bu noktada rotorun ve çekiçlerin oluşturduğu yüksek atalet devreye girer.

Yüksek Rotor Ataleti (GD²) ve Yol Verme Zorluğu

Çekiçli değirmenin rotoru, çekiçleri ve kasnağıyla birlikte ciddi bir kütlesel atalet momentine (GD² veya J) sahiptir. Bu atalet, makineyi sıfırdan tam devire çıkarmak için motorun uzun süre yüksek kalkış momenti üretmesini gerektirir. Yol verme süresi uzadıkça motor sargısı boşta değil, sürekli yüksek akım altında ısınır. Atalet momenti motorun kendi rotor ataletinin onlarca katına ulaşabildiğinden, standart bir motor yol verme sırasında termal sınırına dayanabilir. Bu yüzden çekiçli değirmen motorunda hem yeterli kalkış momenti hem de yüksek kalkış akımına dayanacak termal kapasite şarttır. Konuyu derinlemesine işlediğimiz darbeli yükte motor seçimi, volan ve atalet yazımız bu hesabın detaylarını içerir.

Volanlı Tahrik: Darbeyi Yumuşatan Çözüm

Çekiçli değirmenlerde tahrik genellikle V-kayış ve kasnak üzerinden yapılır ve kasnak çoğu zaman aynı zamanda bir volan görevi görür. Volan, rotora ek atalet ekleyerek darbeli yükleri yumuşatır: çekiç malzemeye çarptığında yükün bir kısmı volanın depoladığı kinetik enerjiden karşılanır, böylece motorun gördüğü anlık tepe yükü azalır. Bu sayede motor daha düzgün bir yük altında çalışır ve hem motor hem de şebeke gerilimi daha az dalgalanır. Doğru volan-kasnak ve kayış seçimi için V-kayış-kasnak tahrikinde motor devri ve kasnak çapı rehberimiz pratik bilgiler sunar.

Güç ve Devir Seçimi: Kaç kW, Hangi Kutup?

Çekiçli değirmen motorları genellikle yüksek devirde (2 kutup, 3000 d/dk) çalışır; çünkü çekiçlerin çevresel hızı ne kadar yüksekse darbe enerjisi ve öğütme verimi o kadar artar. Yem ve tahıl uygulamalarında 3000 d/dk yaygındır. Güç ise işlenecek malzemenin sertliğine, kapasiteye (ton/saat) ve elek deliğinin inceliğine bağlıdır; ince öğütme daha fazla güç ister. HEM Motor gamında bu makineler için tipik olarak 0,55 kW'tan 355 kW'a kadar IE3 ve IE4 verimlilik sınıfında pik döküm gövdeli motorlar kullanılır. Güç hesabını sağlam yapmak için motor gücü hesabı ve doğru boyutlandırma yazılarımıza bakmanızı öneririz.

2 Kutup mu 4 Kutup mu?

Doğrudan akuple çalışan kompakt çekiçli değirmenlerde 2 kutuplu (3000 d/dk) motor tercih edilir. Ancak kayış-kasnak ile devir düşürülerek tork artırılan yapılarda 4 kutuplu (1500 d/dk) motor ve uygun kasnak oranı seçilebilir. Kutup seçimi tork-devir dengesini doğrudan etkilediğinden, asenkron motorda 2/4/6 kutup seçimi yazımız bu kararda yol göstericidir. Yüksek devirli uygulamalarda titreşim ve balans daha kritik hale gelir; ISO 10816 titreşim kabul değerleri ile motorun kalitesini ölçebilirsiniz.

Sürekli Ağır Hizmet (S1) ve Termal Dayanım

Çekiçli değirmen üretim hattında genellikle vardiya boyunca kesintisiz çalışır; yani görev tipi S1 (sürekli çalışma) ve çoğu zaman tam yüke yakın bir noktadadır. Bu durumda motorun ısı yönetimi kritik öneme sahiptir. F sınıfı izolasyon ve B sınıfı sıcaklık artışı (yani izolasyonun altında bir sıcaklık rezervi bırakmak) uzun ömür için idealdir. Görev tipinin doğru anlaşılması için görev tipi (S1-S6) seçimi ve sargı sıcaklığını izlemek için PT100 ve PTC termistör ile sıcaklık izleme rehberlerimiz değerli kaynaklardır.

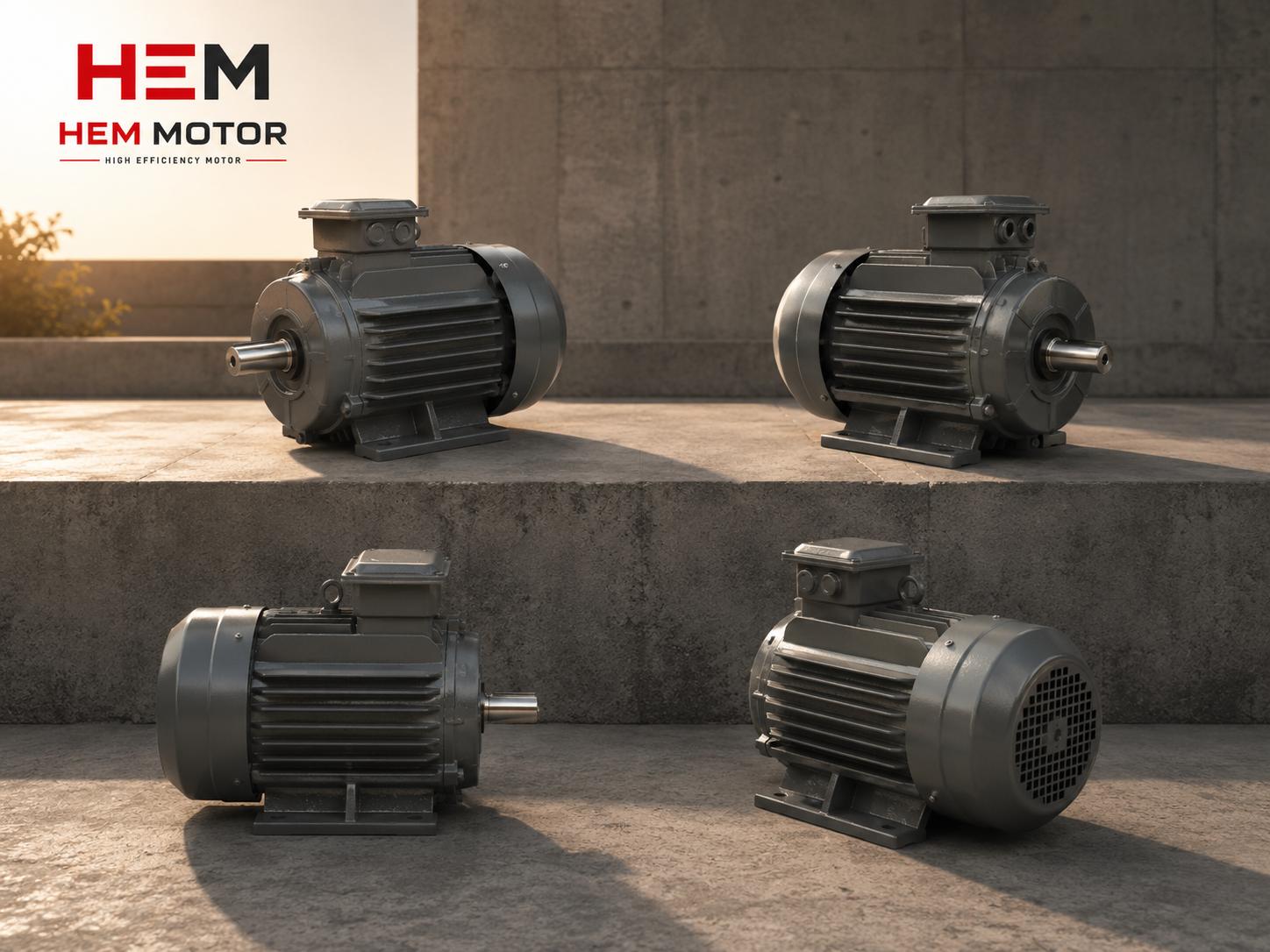

Pik döküm gövdeli IE3 çekiçli değirmen motorunda toz korumalı yapı ve soğutma kanatçıkları

İzolasyon Sınıfı ve Isınma Rezervi

Tozlu ve sıcak değirmen ortamında soğutma kanatçıklarının üzeri kolayca toz tutar; bu da soğutmayı zayıflatır ve sargı sıcaklığını yükseltir. Bu nedenle F (155°C) ya da gerekirse H (180°C) izolasyon sınıfı seçilmeli ve sıcak ve tozlu ortamda izolasyon sınıfı yazımızdaki önerilere uyulmalıdır. Sıcaklık artışı sınıfının ömre etkisini ısınma sınıfı ve sıcaklık artışı (80K) yazımızda ayrıntılı bulabilirsiniz.

Toz Ortamı ve IP Koruma: IP55, IP65 ve Ötesi

Çekiçli değirmen, doğası gereği yoğun toz üreten bir makinedir. Öğütülen un, kepek, mineral tozu ya da geri dönüşüm partikülleri havada asılı kalır ve motorun içine sızmaya çalışır. Standart IP55 koruma birçok yem uygulaması için yeterli olsa da, çok ince ve agresif tozun olduğu maden veya geri dönüşüm tesislerinde IP65/IP66 koruma sınıfı önerilir. IP koruma sınıfı seçimi (IP55, IP65, IP66) yazımız hangi ortamda hangi sınıfın gerektiğini açıklar; konkasör tarafındaki deneyimi toz sızdırmazlığı ve IP65/66 yazımızda paylaşıyoruz.

Pik Döküm Gövde: Darbe ve Rijitlik

Çekiçli değirmen gibi darbeli bir makinede titreşim kaçınılmazdır. Alüminyum gövdeli bir motor bu titreşimi uzun vadede kaldıramaz; bu yüzden pik döküm (cast iron) gövde standarttır. Pik döküm, hem mekanik darbeye hem de gövde rijitliğine katkı sağlar. Bu konuyu pik döküm gövdede darbe dayanımı ve rijitlik ve pik döküm mü alüminyum mu yazılarımızda derinlemesine ele aldık.

Yol Verme Yöntemi: DOL, Yıldız-Üçgen ve Soft Starter

Yüksek atalet yükünde doğrudan yol verme (DOL) hem yüksek kalkış akımı çeker hem de kayış-kasnak ve makine üzerinde sert bir tork darbesi yaratır. Bu nedenle orta ve büyük güçlerde yıldız-üçgen ya da yumuşak yol verici (soft starter) tercih edilir. Soft starter, kalkış akımını ve mekanik şoku azaltarak kayış ömrünü uzatır. Yol verme yöntemlerini karşılaştırmak için yıldız-üçgen mi softstarter mı, konkasör motoruna yol verme ve büyük güçler için sıvı dirençli yol verici (LRS) yazılarımızı inceleyin.

Saatlik Yol Verme Sayısı

Yüksek ataletli makinelerde sık dur-kalk, motorun aşırı ısınmasına yol açar; çünkü her yol verme termal olarak yorucudur. Bu yüzden çekiçli değirmen motorunda saatlik yol verme sayısı sınırlanmalıdır. Detaylar için saatlik yol verme sayısı sınırı ve kalkış akımı (LRA) yazılarımıza bakın.

Rulman, Yağlama ve Bakım

Darbeli ve tozlu ortam, rulman ömrünün en büyük düşmanıdır. Güçlendirilmiş rulmanlar, doğru yağ keçesi ve düzenli gresleme motor ömrünü ciddi şekilde uzatır. konkasör ve değirmen motorunda rulman ömrü, rulman tipi ve ömrü ve yağ keçesi ve sızdırmazlık yazılarımız bakım planınız için temel oluşturur. Genel bakım takvimi için periyodik bakım takvimi yazımıza göz atın.

İlgili Ürün ve Sektör Sayfaları

Çekiçli değirmen ağırlıklı olarak yem fabrikalarında ve değirmenlerde kullanıldığından, yem fabrikası ve değirmen motorları, un fabrikası elektrik motorları ve geri dönüşüm tarafında geri dönüşüm ve plastik kırma motorları yazılarımız doğrudan ilgilidir. Tarım uygulamaları için tarım makineleri motor alımı yazımıza ve tüm ürün gamımız için HEM Motor ana sayfasına ulaşabilirsiniz.

Sıkça Sorulan Sorular

Çekiçli değirmen için kaç kutuplu motor seçmeliyim?

Doğrudan akuple kompakt değirmenlerde çekiçlerin yüksek çevresel hıza ulaşması için genellikle 2 kutuplu (3000 d/dk) motor tercih edilir. Kayış-kasnak ile devir düşürülen yapılarda 4 kutuplu (1500 d/dk) motor da kullanılabilir; bu durumda kasnak oranıyla istenen rotor devri elde edilir. Karar, çekiç ucu hızı ve elek inceliğine göre verilmelidir.

Yüksek atalet nedeniyle motorum yol verirken zorlanıyor, ne yapmalıyım?

Önce motorun bu makineye uygun kalkış momentine ve termal kapasiteye sahip olduğundan emin olun. Ardından yumuşak yol verici (soft starter) veya yıldız-üçgen ile kalkış akımını ve mekanik şoku azaltın. Volan-kasnak ataletinin doğru hesaplanması ve saatlik yol verme sayısının sınırlanması da yol verme sorununu büyük ölçüde çözer.

Tozlu yem ortamında hangi IP koruma sınıfı yeterli?

Çoğu yem ve tahıl uygulamasında IP55 yeterlidir. Ancak çok ince, agresif veya nemli tozun olduğu maden ve geri dönüşüm uygulamalarında IP65/IP66 önerilir. Soğutma kanatçıklarının düzenli temizliği, hangi sınıfı seçerseniz seçin motor ömrünü uzatan en önemli bakım adımıdır.

Teklif Alın

Çekiçli değirmeniniz için doğru güç, devir, IP koruma ve gövde tipinde IE3/IE4 pik döküm motoru hızlıca seçmenize yardımcı olalım. Mevcut motorunuzun etiket bilgilerini, kapasitenizi ve elek inceliğinizi paylaşın; uygun stok motoru ve teslim süresini birlikte belirleyelim. Hemen iletişim sayfamızdan ulaşın veya bizi +90 (532) 345 49 86 numaralı telefondan arayın. Teklif sürecini hızlandırmak için teklif isterken verilecek bilgiler yazımıza göz atabilirsiniz.

Satın Alma ve Seçim Kontrol Listesi

  • Makinenin kapasitesi (ton/saat) ve işlenen malzemenin sertliği belirlendi mi?
  • Gerekli güç (kW) atalet ve sürekli yük göz önüne alınarak hesaplandı mı?
  • Devir/kutup seçimi (2 veya 4 kutup) çekiç ucu hızına göre yapıldı mı?
  • Görev tipi S1 (sürekli) ve F/H izolasyon sınıfı doğrulandı mı?
  • Toz ortamına uygun IP55/IP65/IP66 koruma seçildi mi?
  • Pik döküm gövde ve güçlendirilmiş rulman tercih edildi mi?
  • Yol verme yöntemi (DOL, yıldız-üçgen, soft starter) atalete göre belirlendi mi?
  • Volan-kasnak ataleti ve kayış gerginliği planlandı mı?
  • Saatlik yol verme sayısı sınırı dikkate alındı mı?
  • Yağ keçesi, gresleme ve periyodik bakım programı oluşturuldu mu?
