Asenkron motorun ömrünü belirleyen en kritik mekanik parça, çoğu zaman rulmandır. Bir motor arızalandığında nedenin büyük bölümü sargı değil, yıpranmış ya da hasar görmüş rulmandır. Doğru rulman tipini seçmek, doğru greslemeyi yapmak ve özellikle frekans sürücüsü (VFD) ile çalışan motorlarda yatak akımına karşı önlem almak, motorun sahada kaç yıl dayanacağını doğrudan etkiler. HEM Motor olarak hem üretici hem satıcı kimliğimizle, ağır hizmete uygun rulman yapısına sahip asenkron motor ve trifaze motor çözümlerini, gerektiğinde yalıtımlı rulman ve sürücü uyumu seçenekleriyle birlikte sunuyoruz. Bu rehber, rulman tipleri, gresleme, VFD'de yatak akımı ve yalıtımlı rulman/topraklama fırçası konularını satın alma ve ömür açısından ele alır.

Asenkron motorda rulman tipi, gresleme ve ömrü

Asenkron Motorda Rulman Tipleri

Asenkron motorlarda en yaygın iki rulman tipi bilyalı (rulman) ve makaralı (silindirik) yataklardır. Hangisinin gerektiği, motorun yük tipine ve bağlantı şekline bağlıdır. Doğru rulman tipini seçmek, sadece bir teknik ayrıntı değil; motorun sahada kaç yıl sorunsuz çalışacağını belirleyen temel bir karardır. Yanlış uygulamaya yanlış rulman takılan bir motor, kâğıt üzerinde aynı görünse de sahada çok daha kısa sürede arızalanır. Bu yüzden motoru satın alırken bağlantı şeklinizi (kaplin mi, kayış-kasnak mı) belirtmek, doğru rulman yapısının seçilmesini sağlar.

Bilyalı (Sabit Bilyalı) Rulmanlar

Standart sanayi motorlarının büyük bölümü, her iki tarafta sabit bilyalı rulmanla donatılır. Bu tip, hem radyal hem de belirli ölçüde eksenel yükü taşıyabilir ve doğrudan kaplinli (kaplinle bağlı) uygulamalar için uygundur. Sessiz, dengeli çalışması ve geniş kullanım alanıyla en çok tercih edilen tiptir. Motoru kaplinle bağlayacaksanız mil ve kama uyumunun da doğru olması gerekir; bu konuyu pik döküm motorda mil çapı, kama ve kaplin yazımızda ele aldık.

Makaralı (Silindirik) Rulmanlar

Kayış-kasnak ile bağlanan ve yan yönde (radyal) yüksek yük binen uygulamalarda, tahrik tarafında makaralı rulman tercih edilir. Makaralı rulman, yüksek radyal yükü bilyalı rulmana göre çok daha iyi taşır ve kayış geriliminin yarattığı zorlamaya uzun süre dayanır. Konveyör, kırıcı ve büyük güçlü tahrik uygulamalarında bu tip önemlidir. Kayışla tahrik edilen bir motora yanlışlıkla sadece bilyalı rulmanlı standart bir motor takılırsa, kayış geriliminin yarattığı sürekli radyal yük rulmanı zamanından önce yorar; bu yüzden kayış-kasnak bağlantısını baştan belirtmek doğru rulman seçimi için kritiktir. Pik döküm motorlarda rulman ve yatak ömrünün satın almada nasıl bir kalite işareti olduğunu pik döküm motorlarda rulman ve yatak ömrü yazımızda inceleyebilirsiniz.

Gresleme ve Rulman Ömrü

Rulmanın ömrü, doğru yağlamaya sıkı sıkıya bağlıdır. Küçük ve orta güçlü motorlarda rulmanlar genellikle ömür boyu yağlamalı (kapalı tip) gelir; bakım gerektirmez ve bu da işletme açısından büyük kolaylıktır. Büyük güçlü motorlarda ise dışarıdan greslenebilen (gresörlük) yapılar bulunur ve belirli aralıklarla yeniden greslenmeleri gerekir. Bu motorlarda gresleme periyodu, motorun gücüne, devrine ve çalışma sıcaklığına göre değişir; yüksek devirli ve sürekli çalışan motorlarda gresleme aralığı daha sıktır.

Yanlış gres tipi, fazla ya da eksik gres; rulman ömrünü kısaltan başlıca nedenlerdir. Fazla gres ısınma ve sürtünme yaratır; eksik gres ise metalin metale temasına yol açar. Birbiriyle uyumsuz iki farklı gresin karıştırılması da kimyasal yapıyı bozar ve yağlama özelliğini zayıflatır; bu yüzden greslemede her zaman aynı, uyumlu gres tipini kullanmak gerekir. Doğru gresleme periyodunu ve miktarını üreticinin verisine göre uygulamak gerekir. Greslemenin "ne kadar çok o kadar iyi" olmadığını unutmamak da önemlidir; aşırı gres, rulman içinde basınç oluşturarak keçeyi zorlar ve ısınmaya yol açar. Düzenli bakımın motor ömrüne etkisini elektrik motoru bakımı ve periyodik kontrol takvimi yazımızda, rulman arızasının erken belirtilerini ise elektrik motoru arızaları: belirtiler, nedenler yazımızda ele aldık. Anormal ses ve titreşim, çoğu zaman rulman arızasının ilk habercisidir; gürültü ve titreşim konusunu elektrik motorunda gürültü ve titreşim yazımızda detaylandırdık.

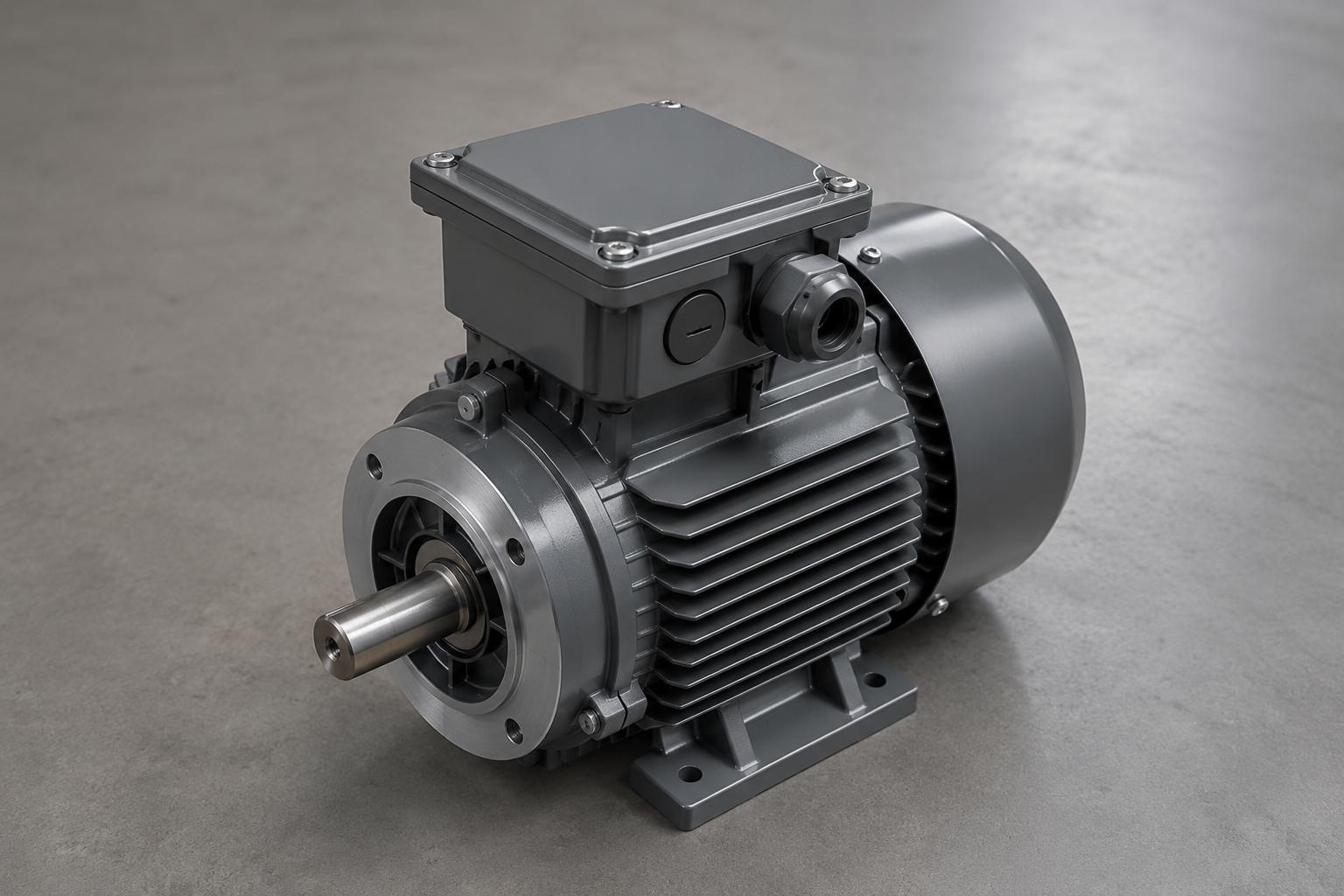

VFD ile asenkron motorda yatak akımı ve yalıtımlı rulman

Frekans Sürücüsü (VFD) ile Çalışmada Yatak Akımı

Asenkron motoru bir frekans sürücüsüyle (VFD) çalıştırmak, hız kontrolü ve enerji tasarrufu sağlar; ancak rulmanlar açısından özel bir riski de beraberinde getirir: yatak akımı. Sürücü, çıkışında çok hızlı anahtarlanan bir gerilim üretir. Bu gerilim, motor milinde istenmeyen bir gerilim oluşturabilir; bu gerilim belirli bir eşiği aştığında rulmanın yağ filmini delerek kıvılcımla deşarj olur. Bu olaya elektriksel erozyon (EDM etkisi) denir. Tıpkı bir kıvılcımın metali yavaş yavaş aşındırması gibi, her küçük deşarj rulman yüzeyinden minik bir parça koparır ve zamanla bu hasar birikir.

Yatak akımı, rulman bilezik ve bilyalarında zamanla mikroskobik çukurlar ve yivler (fluting) oluşturur. Bu hasar, rulmanı erken arızalanmaya götürür ve çoğu zaman tipik bir "VFD'li motorda erken rulman arızası" tablosu ortaya çıkar. Frekans sürücüsünün ne zaman gerektiğini ve nasıl seçildiğini frekans sürücüsü (VFD) ile asenkron motor yazımızda ele aldık. VFD ile çalışacak bir motoru satın alırken, yatak akımına karşı önlemi baştan planlamak en doğru yaklaşımdır.

Yatak akımı riskinin en sinsi yanı, motor düz şebekede sorunsuz çalışırken sürücüye bağlandığında ortaya çıkmasıdır. Bu yüzden aynı motoru önce şebekede deneyip "sorun yok" diye düşünmek yanıltıcı olabilir; gerçek risk, sürücüyle sürekli çalışma başladığında belirir. Hasar ani değil, aylar içinde birikerek gelişir; bu nedenle motor birkaç ay sorunsuz çalışsa bile yatak akımı sessizce rulmanı yıpratıyor olabilir. Bu sebeple sürücüyle çalışacak motorlarda önlemi sonradan değil, satın alma aşamasında planlamak çok daha ekonomiktir; çünkü sahada arızalanan bir motoru sökmek, onarmak ve yeniden kurmak hem zaman hem maliyet kaybıdır.

Çözüm: Yalıtımlı Rulman ve Topraklama Fırçası

Yatak akımının yarattığı hasarı önlemenin iki temel yöntemi vardır ve genellikle motorun bağlı olduğu konuma göre tercih edilir.

Yalıtımlı Rulman

Yalıtımlı rulman, dış bileziği seramik kaplı ya da seramik bilyalı (hibrit) yapıda olan ve milden gövdeye akım geçişini fiziksel olarak engelleyen bir çözümdür. Genellikle tahrik tarafının karşısındaki (arka) yatağa uygulanır; böylece akım yolu kesilir ve rulman üzerinden deşarj engellenir. Büyük güçlü ve VFD ile sürekli çalışan motorlarda yalıtımlı rulman, ömrü ciddi biçimde uzatır. Bu çözüm, motor üretim aşamasında uygulandığında en sağlıklı sonucu verir; sonradan standart bir motora yalıtımlı rulman eklemek, doğru parça ve işçilik gerektiren bir işlemdir. Bu yüzden VFD ile çalışacağını baştan bildiğiniz uygulamalarda, motoru doğrudan yalıtımlı rulman seçeneğiyle sipariş etmek hem daha güvenli hem de daha ekonomiktir.

Topraklama Fırçası (Şaft Topraklama)

Topraklama fırçası, mil üzerinde biriken gerilimi rulman yerine güvenli bir yoldan gövdeye (toprağa) aktaran bir çözümdür. Mile temas eden iletken bir fırça, akımı zararsız biçimde boşaltır ve rulmanı korur. Doğru topraklama, hem yatak akımı hem de genel elektriksel güvenlik için kritiktir; topraklamanın doğru yapılışını pik döküm motorda topraklama ve elektriksel güvenlik yazımızda anlattık. Bazı uygulamalarda yalıtımlı rulman ve topraklama fırçası birlikte kullanılır.

Rulman Ömrünü Kısaltan Diğer Nedenler

Yatak akımı, VFD'li sistemlerde önemli bir risk olsa da rulman arızasının tek nedeni değildir. Sahada en sık karşılaşılan diğer nedenler şunlardır:

  • Hatalı montaj ve hizalama: Kaplin ya da kasnak doğru hizalanmazsa, mil üzerinde sürekli bir zorlama oluşur ve rulman erken aşınır. Doğru hizalama, rulman ömrünün en temel şartıdır.
  • Aşırı kayış gerilimi: Kayış-kasnak bağlantısında kayışın gereğinden fazla gerilmesi, tahrik tarafı rulmanına aşırı radyal yük bindirir ve ömrünü kısaltır.
  • Titreşim ve darbeli yük: Konkasör gibi darbeli yük uygulamalarında rulman sürekli ani yüklere maruz kalır; bu tür uygulamalarda makaralı rulman ve güçlü yatak yapısı tercih edilir.
  • Aşırı ısınma: Motor sürekli aşırı yükte çalışırsa rulman sıcaklığı yükselir, gresin ömrü kısalır ve rulman erken arızalanır.
  • Toz ve nem girişi: Yatak bölgesine giren toz ve nem, gresi bozar ve metal yüzeyleri aşındırır. Bu nedenle doğru sızdırmazlık ve IP koruma sınıfı, rulman ömrünü de korur.

Bu nedenlerin çoğu, doğru motor seçimi ve doğru montajla önlenebilir. Motorun erken arızalanmasının genel nedenlerini ve satın alırken kaliteyi nasıl anlayacağınızı elektrik motoru ömrü ve erken arızanın 7 nedeni yazımızda derledik.

Stok ve Bekleyen Motorda Rulman Kontrolü

Uzun süre stokta bekleyen ya da çalışmadan duran motorlarda rulman, ilk çalıştırmadan önce kontrol edilmelidir. Uzun süre dönmeden duran rulmanda gres bir noktada toplanabilir, nem birikebilir. Ayrıca uzun süre aynı pozisyonda duran rulmanda, çevredeki titreşim nedeniyle bilyaların temas ettiği noktalarda oyulma (false brinelling) oluşabilir; bu da çalışmaya başlandığında gürültü ve erken aşınma olarak kendini gösterir. İlk çalıştırma öncesi mili elle döndürmek, anormal bir takılma ya da ses olup olmadığını kontrol etmek faydalıdır. Aynı şekilde uzun bekleyen motorda izolasyon direncini ölçmek (megger testi) de önemlidir; bu kontrolü asenkron motorda izolasyon direnci ve megger testi yazımızda ele aldık. Devreye alma sırasında dönüş yönünü ve faz sırasını kontrol etmek de rulman ve mekanik sisteme zarar vermemek için gereklidir; bu konuyu motorun dönüş yönü ve faz sırası yazımızda anlattık.

Doğru Asenkron Motor Tedariki

Rulman, asenkron motorun ömrünü belirleyen kritik parçadır; ancak doğru kutup sayısı, moment sınıfı ve gövde yapısı da seçimde önemlidir. Doğru motor seçimi, tüm bu parametreleri uygulamanıza göre bir arada değerlendirmeyi gerektirir; rulman tipi de bu bütünün ayrılmaz bir parçasıdır. Bağlantı şekli, yük profili ve sürücü kullanımı netleştiğinde, hem doğru rulman hem de doğru motor kolayca belirlenir. Asenkron motorda kutup seçimini asenkron motor satın alma rehberi: 2, 4, 6 kutup yazımızda, moment sınıflarını ise asenkron motor moment sınıfları (Design N/H) yazımızda ele aldık. Tüm verimli elektrik motorları, IE3 elektrik motoru ve IE4 elektrik motoru seçenekleri ile montaj tipleri için ürünler sayfamızı; asenkron ve AC motorlara dair tüm rehberlerimiz için asenkron/AC motorlar bölümümüzü inceleyebilirsiniz.

Sıkça Sorulan Sorular

VFD ile çalışacak motora mutlaka yalıtımlı rulman gerekir mi?

Her motorda zorunlu değildir; ancak güç büyüdükçe ve motor sürücüyle sürekli çalıştıkça yatak akımı riski artar. Genellikle belirli bir güç kademesinin üzerindeki, VFD ile sürekli çalışan motorlarda yalıtımlı rulman ya da topraklama fırçası önerilir. Küçük güçlü ve nadir sürücü kullanan uygulamalarda risk daha düşüktür. Riski belirleyen diğer etkenler, sürücü ile motor arasındaki kablonun uzunluğu ve sürücünün anahtarlama frekansıdır; uzun kablo ve yüksek anahtarlama, yatak akımını artırabilir. Bu yüzden karar, sadece motor gücüne değil sistemin bütününe bakılarak verilmelidir. En doğru yaklaşım, motorun gücünü ve sürücüyle çalışma şeklini bize iletmeniz; biz de uygulamaya göre yatak akımı önlemini öneririz.

Rulman arızasını erken nasıl anlarım?

En tipik belirtiler; motorda artan gürültü, anormal bir uğultu ya da metalik ses, artan titreşim ve yatak bölgesinde ısınmadır. Bu belirtiler ortaya çıktığında müdahale etmek, rulmanın tamamen kilitlenip mile ve sargıya zarar vermesini önler. Periyodik bakımda titreşim ve sıcaklık takibi yapmak, rulman arızasını planlı bir duruşta değiştirme fırsatı verir; beklenmedik bir arıza yerine kontrollü bir bakım her zaman daha ekonomiktir.

Rulmanı değiştirmek mi, motoru yenilemek mi mantıklı?

Bu, motorun gücüne, yaşına ve genel durumuna bağlıdır. Büyük güçlü ve nispeten yeni bir motorda rulman değişimi mantıklı olabilir. Ancak küçük güçlü motorlarda ya da sargısı da yıpranmış, defalarca tamir görmüş motorlarda yeni bir motor almak çoğu zaman daha ekonomiktir; çünkü yeni motor hem garanti hem de daha yüksek verim getirir. Karar verirken motorun toplam durumunu ve gelecekteki güvenilirliğini değerlendirmek gerekir. Özellikle 100 gövde ve altı küçük motorlarda, tamir maliyeti yeni motora yaklaştığında yenisini almak daha akıllıca olur. Ayrıca defalarca rulman değişimi gören bir motor, yatak yuvasında genişleme yaşamış olabilir; bu durumda yeni rulman da kısa sürede aşınır ve sorun tekrar eder. Böyle motorlarda kalıcı çözüm, yeni bir motora geçmektir.
