Bir asenkron motoru satın alıp depoya kaldırdığınızda, motor sizin için bekleyen bir yatırımdır; ancak depoda geçen her hafta, motorun sargı yalıtımı için sessiz bir risk taşır. Nemli ya da sıcaklık dalgalanmalı bir ortamda bekleyen motor, görünür hiçbir hasar olmadan nem çekebilir; bu nem, devreye almada sargının zarar görmesine ve hatta ilk çalıştırmada motorun yanmasına yol açabilir. İşte bu riski daha enerjilendirmeden önce, henüz hiçbir hasar oluşmadan ortaya çıkaran ölçüm, izolasyon (yalıtım) direnci testidir; sahadaki adıyla megger testi. Bu yazıda, HEM Motor olarak hem üretici hem satıcı kimliğimizle, bir asenkron motor alıcısının stok ve depo motorunda izolasyon direncini neden ve nasıl kontrol etmesi gerektiğini, devreye alma öncesi bu testin neden vazgeçilmez olduğunu ticari bir bakışla ele alıyoruz.

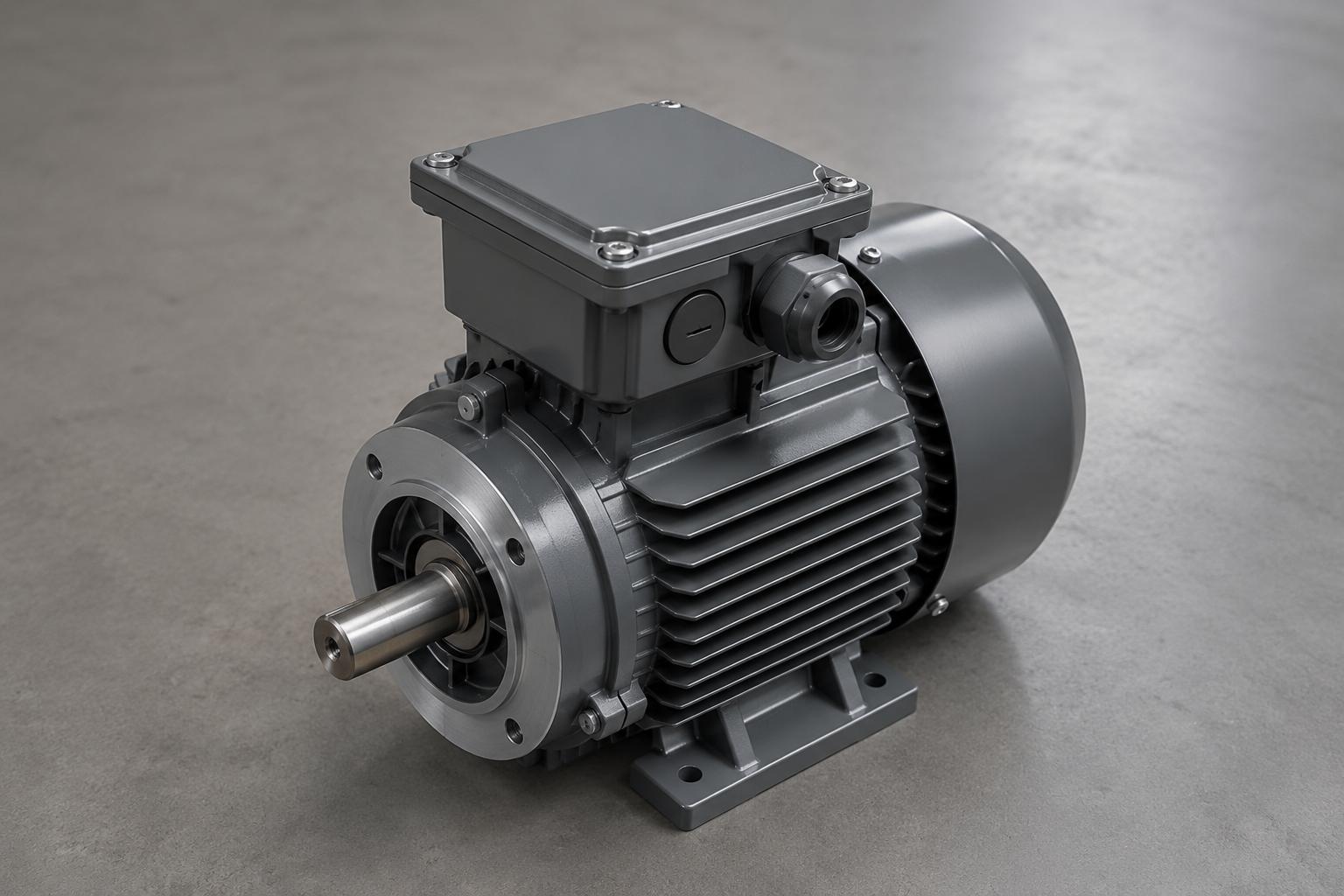

Asenkron motor izolasyon direnci megger testi stok motor kontrolü

İzolasyon Direnci ve Megger Testi Nedir?

İzolasyon direnci, motor sargısı ile gövde (toprak) arasındaki yalıtımın ne kadar sağlam olduğunu gösteren bir ölçüdür ve megaohm (MΩ) cinsinden ifade edilir. Yüksek bir MΩ değeri, sargının topraktan iyi yalıtıldığını; düşük bir değer ise yalıtımın zayıfladığını, çoğu zaman nem ya da kirlilik kaptığını gösterir. Megger (megohmmetre), sargıya kontrollü bir yüksek DC gerilim uygulayarak bu direnci ölçen cihazdır. Ölçüm, motor enerjisiz ve klemensleri ayrılmışken yapılır; böylece motorun gerçek yalıtım sağlığı, şebekeye bağlanmadan önce ve hiçbir risk alınmadan güvenle değerlendirilir. Bu yönüyle megger testi, satın alınan motorun sahaya çıkmaya hazır olup olmadığını gösteren bir tür sağlık raporu işlevi görür.

Bu test, özellikle uzun süre bekleyen stok motorları için kritik bir satın alma sonrası kontroldür. Çünkü bir motor depoda ne kadar kaliteli olursa olsun, ortam koşulları yalıtımı zamanla etkiler. Megger ölçümü, motorun sahaya çıkmadan önce sağlıklı olup olmadığını gösterir; bu da hem motoru hem de bağlı olduğu sistemi korur. Stok motorunun devreye alınmasıyla ilgili genel kontrol listesini IE5 motora geçişte sürücü ve tesisat uyumu: devreye alma kontrol listesi yazımızda da bulabilirsiniz; izolasyon ölçümü, o listenin de önemli bir adımıdır.

MΩ Değeri Ne Anlama Gelir? Kabul Edilebilir Sınırlar

Bir motorun izolasyon direnci, gerilim sınıfına ve sıcaklığa bağlı olarak değerlendirilir. Genel bir pratik kabul olarak, alçak gerilim motorlarında sağlıklı bir sargının izolasyon direncinin onlarca, çoğu zaman yüzlerce megaohm seviyesinde olması beklenir; değerin birkaç megaohma kadar düşmesi ise nem ya da yalıtım bozulması işaretidir. Ancak tek bir mutlak değere takılıp kalmak yerine, eğilimi izlemek daha doğru bir yaklaşımdır: aynı motorun zaman içindeki ölçümlerinde belirgin bir düşüş, mutlak değerden daha anlamlı bir uyarıdır. Sıcaklık da kritiktir; izolasyon direnci sıcaklıkla düşer, bu yüzden ölçümler karşılaştırılırken sargı sıcaklığı not edilmelidir.

Değer, kabul edilebilir sınırın altındaysa motor enerjilendirilmeden önce kurutulmalıdır; nemli bir sargıyı doğrudan enerjilendirmek, yalıtımın delinmesine ve kalıcı hasara yol açabilir. Bu nedenle düşük izolasyon direnci okuyan bir stok motoru, kusurlu değil çoğu zaman yalnızca nem kapmış olabilir; doğru kurutma ile sağlığına kavuşur. Bu ayrımı yapmak, gereksiz iade ya da panik kararlarının önüne geçer. Motorun genel ömrünü ve erken arıza nedenlerini elektrik motoru ömrü ve erken arızanın 7 nedeni yazımızda ele aldık; nem ve düşük yalıtım direnci, o nedenlerin başında gelir.

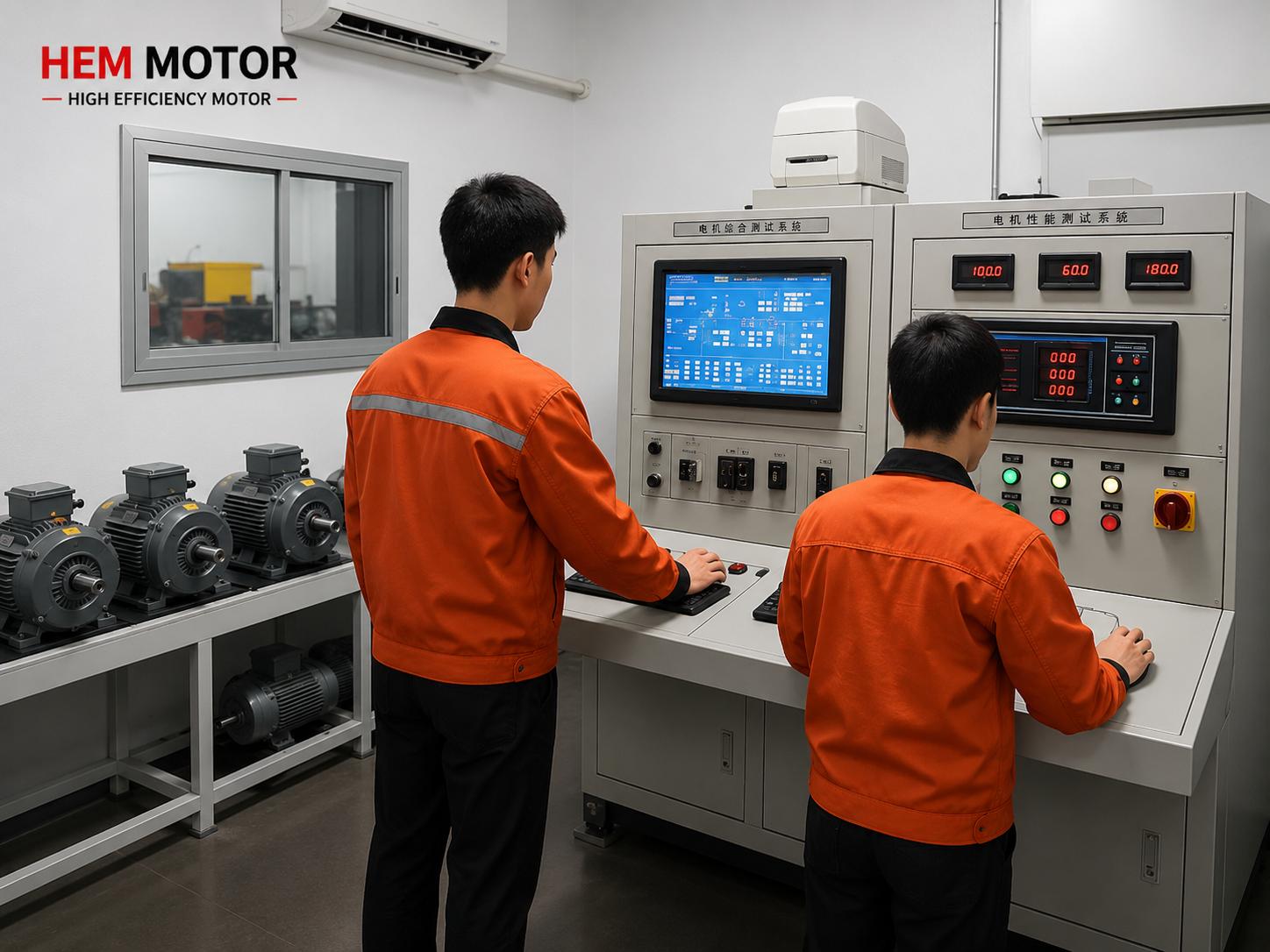

Asenkron motor megger MΩ ölçümü PI DAR polarizasyon indeksi

PI ve DAR: Yalıtım Sağlığını Derinlemesine Okumak

Tek bir anlık MΩ değeri, yalıtım hakkında çok şey söyler; ancak yalıtımın gerçek durumunu daha derinlemesine anlamak için zaman bazlı iki test kullanılır: polarizasyon indeksi (PI) ve dielektrik soğurma oranı (DAR). PI, izolasyon direncinin 10. dakikadaki değerinin 1. dakikadaki değerine oranıdır; DAR ise 60. saniyedeki değerin 30. saniyedeki değere oranıdır. Sağlıklı, kuru bir yalıtımda direnç zamanla yükselir; çünkü temiz yalıtım, uygulanan gerilim altında polarize olur ve direnç artar. Nemli ya da kirli bir yalıtımda ise direnç zamanla pek artmaz; bu da düşük PI ve DAR değerleriyle kendini belli eder.

Pratikte, yüksek bir PI değeri yalıtımın kuru ve temiz olduğunu, düşük bir PI ise nem veya kirlilik bulunduğunu gösterir. Bu iki test, özellikle uzun süre depoda bekleyen ya da nemli ortamdan gelen stok motorlarında, tek başına anlık ölçümden çok daha güvenilir bir resim sunar. DAR ölçümü daha kısa sürdüğü için saha şartlarında pratik bir hızlı kontroldür; PI ise daha kapsamlı bir değerlendirme sağlar. HEM Motor olarak, devreye alma öncesinde bu testlerin yapılmasını, özellikle uzun süre bekleyen motorlar için öneriyoruz.

Stok ve Depo Motorunda Nem Kontrolü

Proje motorlarının önemli bir kısmı, montaj zamanı gelene kadar haftalarca, bazen aylarca depoda bekler. Bu süreçte depo neminin, sıcaklık değişimlerinin ve yoğuşmanın sargı üzerinde birikmesi mümkündür. Bu nedenle uzun süre bekleyen bir motoru devreye almadan önce mutlaka izolasyon direncini ölçmek, satın alınan yatırımı korumanın en basit ve en etkili yoludur. Düşük değer okunuyorsa, motoru kurutarak (örneğin kontrollü ısıtma yöntemleriyle) yalıtımı tekrar sağlıklı seviyeye getirmek genellikle mümkündür. Bu basit kontrol, ilk enerjilendirmede yaşanabilecek sargı arızasını ve buna bağlı garanti tartışmalarını önler.

Depolama koşulları da nem riskini doğrudan etkiler. Motorun kuru, havalandırmalı ve sıcaklık dalgalanması düşük bir ortamda saklanması, yalıtımın bozulmasını yavaşlatır. Tozlu ya da nemli depolarda IP55 koruma sınıfı bir miktar avantaj sağlar; ancak hiçbir koruma sınıfı, uzun süreli yanlış depolamayı tamamen telafi etmez. Koruma sınıfı seçimini elektrik motorunda IP koruma sınıfı seçimi yazımızda; sargı ve izolasyon sınıfının dayanıma etkisini ise IE3 motorlarda sargı ve izolasyon sınıfı (F/H) yazımızda inceleyebilirsiniz.

Megger Testi Nasıl Yapılır? Pratik Adımlar

İzolasyon direnci ölçümü, doğru yapıldığında hem güvenli hem de hızlı bir işlemdir. Önce motorun tamamen enerjisiz olduğundan ve şebeke bağlantısının ayrıldığından emin olunur; klemens kutusundaki köprüler sökülerek sargı uçları ayrılır. Megger cihazının uygun test gerilimi seçilir; alçak gerilim motorlarında genellikle 500 V DC kademesi kullanılır. Ölçüm uçlarından biri sargı ucuna, diğeri motor gövdesine (toprak noktasına) bağlanır. Cihaz çalıştırıldığında belirlenen süre boyunca ölçüm alınır ve MΩ değeri kaydedilir. Üç fazlı bir motorda her faz sargısı ayrı ayrı ölçülebilir; fazlar arası belirgin farklar, yerel bir bozulmaya işaret edebilir.

Ölçüm sonrası önemli bir güvenlik adımı, sargıda biriken yükün boşaltılmasıdır; megger yüksek DC gerilim uyguladığı için sargı, ölçüm sonrasında bir miktar yük tutar ve mutlaka topraklanarak deşarj edilmelidir. Bu adım atlanırsa dokunma riski oluşur. Ölçüm sırasında sargı sıcaklığını not etmek de önemlidir; çünkü sonuçlar ancak sıcaklıkla birlikte anlamlıdır. Bu basit ama disiplinli prosedür, stok motorun sahaya çıkmadan önce sağlığını güvenle ortaya koyar ve devreye almanın en kritik adımını tamamlar.

Düşük İzolasyon Direnci Okununca Ne Yapılmalı?

Bir stok motorunda beklenenden düşük izolasyon direnci okumak, hemen panik yapmayı gerektirmez. Çoğu durumda neden, sargının kalıcı hasarı değil, depoda kaptığı nemdir. Bu durumda izlenecek yol, motoru kontrollü biçimde kurutmaktır; ısıtma yöntemiyle nem alındıkça izolasyon direnci kademeli olarak yükselir. Kurutma sırasında periyodik ölçüm alarak değerin yükseldiğini izlemek, motorun sağlığına kavuştuğunu doğrular. Değer, kurutmaya rağmen yükselmiyorsa, bu kez yalıtımda gerçek bir bozulma söz konusu olabilir; böyle bir motor enerjilendirilmemeli ve değerlendirilmek üzere bizimle iletişime geçilmelidir.

Bu ayrımı yapabilmek, satın alma sonrası maliyetleri doğrudan etkiler. Nem kapmış sağlam bir motoru kurutarak kullanmak yerine kusurlu sanıp iade etmek gereksiz zaman ve maliyet kaybıdır; tersine, gerçekten bozulmuş bir motoru zorla enerjilendirmek ise hem motoru hem de bağlı sistemi riske atar. Doğru yorum, doğru karardır. HEM Motor olarak, stok motorunuzda okuduğunuz değerleri ve depolama koşullarını paylaştığınızda, motorun kurutmayla sağlığına kavuşup kavuşamayacağını birlikte değerlendiriyoruz.

Devreye Alma Öncesi Test ve Diğer Kontroller

İzolasyon direnci ölçümü, devreye alma öncesi kontrol listesinin merkezindedir; ancak tek başına yeterli değildir. Sağlıklı bir devreye alma için izolasyon testinin yanı sıra şu kontroller de yapılmalıdır: mili elle çevirerek serbest dönüşün teyidi; faz sırası ve dönüş yönünün doğrulanması; gövde topraklamasının ölçümü; klemens bağlantılarının sıkılığı; ve soğutma kanallarının açıklığı. Dönüş yönü ve faz sırası kontrolünü motorun dönüş yönü ve faz sırası yazımızda ayrıntılı ele aldık. Sargı sıcaklığını sürekli izlemek isteyen işletmeler için PT100 veya PTC termistör seçeneklerini de değerlendirmek mümkündür; bu konuyu motor sargı sıcaklık izleme: PT100 ve PTC termistör yazımızda ele aldık.

Bu kontrollerin tamamı, motoru ilk enerjilendirmede güvenle çalıştırmanızı ve satın aldığınız performansı sahada eksiksiz almanızı sağlar. Düzenli bakım kapsamında periyodik izolasyon ölçümü ise, çalışan bir motorun yalıtım sağlığını yıllar boyunca izlemenin en güvenilir yoludur. Periyodik bakım takvimini elektrik motoru bakımı ve periyodik kontrol takvimi yazımızda paylaştık.

İzolasyon ölçümünün bir başka değeri, arıza belirtilerini erken yakalamasıdır. Düşen bir izolasyon direnci eğilimi, çoğu zaman sargı yanmasından çok önce uyarı verir; bu sayede plansız duruşların önüne geçilir. Motor arızalarının belirtilerini ve nedenlerini, ne zaman değişim gerektiğini elektrik motoru arızaları: belirtiler, nedenler yazımızda; arızalanan bir motorda sardırma ile yenisini almak arasındaki kararı ise motor sardırmak mı yenisini almak mı yazımızda ele aldık. Düzenli izolasyon takibi, bu kararı verilere dayandırmanın en sağlam yoludur ve motorun gerçek durumu hakkında tahmine değil ölçüme dayalı bir resim sunar.

Doğru Motoru Doğru Kontrolle Tedarik Etmek

İzolasyon direnci testi, satın alma sürecinin bir uzantısıdır: aldığınız motorun sahada sağlıklı çalışacağından emin olmanın yoludur. HEM Motor gamındaki asenkron motorlar, F sınıfı izolasyon, IP55 koruma ve %100 bakır sargı standardıyla üretilir; bu özellikler, sargının nem ve sıcaklığa karşı dayanımını artırır. Yine de, uzun süre bekleyen her motorda devreye alma öncesi izolasyon kontrolünü öneriyoruz; çünkü bu kontrol, hem motoru hem de bağlı sistemi korur. Asenkron motor seçiminde kutup, faz ve yol verme kararlarını asenkron motor satın alma rehberi: 2, 4, 6 kutup ve AC asenkron motorlarda yol verme yazılarımızda inceleyebilirsiniz.

Tüm verimli elektrik motorları gamımıza ve diğer ürünlerimize ürünler sayfamızdan, kurumsal bilgilerimize ise ana sayfamızdan ulaşabilirsiniz. Doğru motoru doğru kontrollerle teslim almak, üretim sürekliliğinizi güvence altına alır. Unutmayın ki bir motorun sahadaki başarısı, yalnızca etiketindeki anma değerleriyle değil, devreye alınmadan önce yapılan basit ama disiplinli kontrollerle de belirlenir; izolasyon direnci ölçümü, bu kontrollerin en kritik olanıdır.

Sıkça Sorulan Sorular

Stok motorunu devreye almadan önce neden megger testi yapmalıyım?

Uzun süre depoda bekleyen bir motorun sargısı, görünür hiçbir hasar olmadan nem çekebilir; bu nem, ilk enerjilendirmede yalıtımın delinmesine ve kalıcı sargı hasarına yol açar. Megger ile izolasyon direncini ölçmek, bu riski motoru şebekeye bağlamadan önce ortaya çıkarır. Değer kabul sınırının altındaysa motor kurutularak sağlığına kavuşur. Bu basit kontrol, hem motoru hem de bağlı sistemi korur ve garanti tartışmalarının önüne geçer.

İzolasyon direnci kaç MΩ olmalı?

Kabul edilebilir değer, motorun gerilim sınıfına ve sargı sıcaklığına bağlıdır; alçak gerilim motorlarında sağlıklı bir sargının onlarca, çoğu zaman yüzlerce megaohm seviyesinde olması beklenir. Değerin birkaç megaohma kadar düşmesi nem veya bozulma işaretidir. Tek bir mutlak değere odaklanmak yerine, aynı motorun zaman içindeki eğilimini izlemek ve ölçüm sırasında sargı sıcaklığını not etmek daha doğru bir yaklaşımdır. Düşük değerde motor enerjilendirilmeden önce kurutulmalıdır.

PI ve DAR testi ne işe yarar?

Polarizasyon indeksi (PI) ve dielektrik soğurma oranı (DAR), izolasyon direncinin zaman içindeki değişimini ölçerek yalıtımın kuru ve temiz olup olmadığını gösterir. Sağlıklı yalıtımda direnç zamanla yükselir, bu da yüksek PI ve DAR değeri verir; nemli ya da kirli yalıtımda direnç pek artmaz, değerler düşük kalır. Bu testler, tek bir anlık ölçümden daha güvenilir bir resim sunduğu için özellikle uzun süre bekleyen stok motorlarında önerilir.
