Konkasör ve kırıcı tesislerinde ana kırıcının tahriki çoğunlukla doğrudan kaplinle değil, V-kayış ve kasnak sistemiyle yapılır. Bunun nedeni hem kırıcı milinin motordan farklı bir devirde dönmesi gerekmesi hem de kayış-kasnak sisteminin ani darbe yüklerini bir miktar yumuşatarak motoru ve rulmanları koruyabilmesidir. Ancak bu tahrik sisteminin doğru kurulması; motor devri, kasnak çapı oranı, kayış profili, kayış sayısı ve kayış gerginliği gibi birbirine bağlı parametrelerin tek tek doğru seçilmesini gerektirir. Yanlış bir kasnak çapı oranı kırıcıyı gereğinden hızlı ya da yavaş çalıştırır; yetersiz gerginlik kayış kaymasına ve aşınmaya, aşırı gerginlik ise motor ve kırıcı milindeki rulmanların erken bozulmasına yol açar. Bu yazıda V-kayış-kasnak tahrikinin tüm hesap mantığını ve doğru motor seçiminin nasıl yapıldığını adım adım ele alıyoruz.

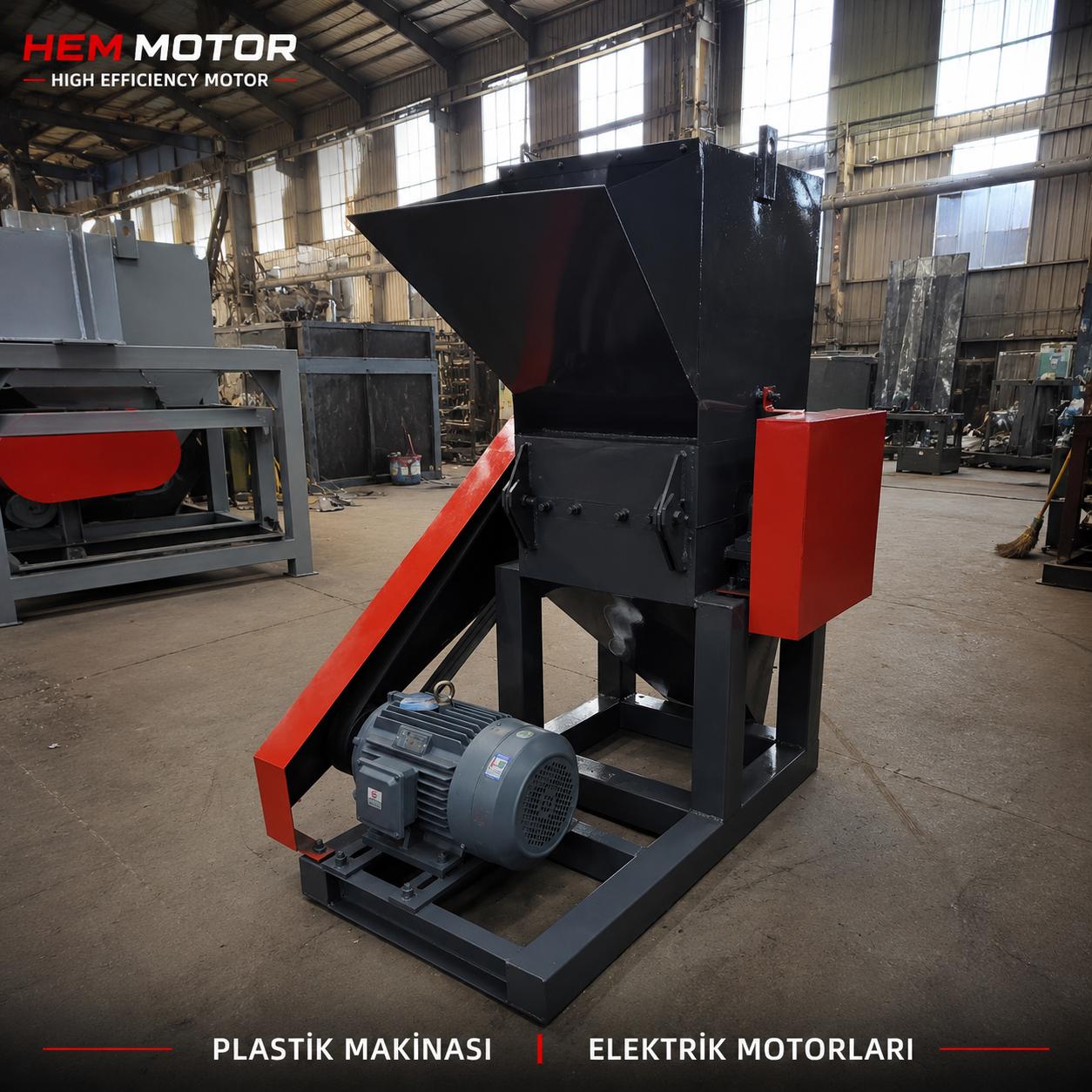

Konkasör tahrikinde V-kayış ve kasnak sistemiyle bağlanmış elektrik motoru

Neden V-Kayış-Kasnak Tahriki? Kaplinden Farkı

Çeneli, darbeli (impact) ve konik kırıcıların büyük bir kısmı V-kayışla tahrik edilir. Kaplinli doğrudan tahrik motor devrini birebir kırıcı miline aktarır; oysa kırıcı genellikle motordan daha düşük bir devirde dönmek ister. Örneğin 4 kutuplu bir motor 1500 d/dk anma devrinde döner (kayma ile gerçekte yaklaşık 1480 d/dk), ancak çeneli bir kırıcının volanı çoğu uygulamada 250-350 d/dk aralığında dönmelidir. Bu devir düşürmeyi kayış-kasnak sistemi mekanik olarak, ayrıca darbe yükünü bir miktar absorbe ederek sağlar.

V-kayış-kasnak sisteminin ikinci avantajı, ani sıkışma anında kayışın bir miktar kayarak motor ve şanzımanı aşırı darbeden koruyabilmesidir. Bu konu, darbeli yükün motor seçimine etkisini ele aldığımız darbeli yükte motor seçimi, volan ve atalet yazısında detaylandırılır. Doğrudan kaplinli tahrik ise yüksek atalet ve sıvı dirençli yol verici gerektiren büyük kırıcılarda tercih edilir; bunu sıvı dirençli yol verici ve bilezikli motor yazımızda inceledik.

Devir Oranı: Motor Devri ÷ Kasnak Çap Oranı = Kırıcı Devri

V-kayış-kasnak tahrikinin temel hesap kuralı basittir: kırıcı devri, motor devrinin kasnak çap oranıyla bölünmesiyle bulunur. Formül şu şekildedir:

Kırıcı devri = Motor devri × (Motor kasnağı çapı ÷ Kırıcı kasnağı çapı)

Burada küçük kasnak (motor tarafı) ile büyük kasnak (kırıcı tarafı) arasındaki çap oranı, devir düşüm oranını belirler. Örnek bir hesap yapalım: 4 kutuplu, 1480 d/dk gerçek devirli bir motor kullanıyoruz. Motor kasnağı çapı 200 mm, kırıcı kasnağı çapı 800 mm olsun. Çap oranı 200 ÷ 800 = 0,25 olur. Kırıcı devri = 1480 × 0,25 = 370 d/dk. Eğer kırıcı imalatçısı 300 d/dk istiyorsa, kırıcı kasnağını büyütmemiz (ör. 1000 mm) ya da motor kasnağını küçültmemiz gerekir.

Bu noktada dikkat edilmesi gereken kritik nokta, motorun anma devrinin değil gerçek (kaymalı) devrinin kullanılmasıdır. Asenkron motorda etiket üzerindeki senkron devir (1500 d/dk) ile gerçek devir (yaklaşık 1480 d/dk) arasındaki farkı asenkron motorda kayma ve gerçek devir yazısında ayrıntılı açıkladık. Kasnak hesabını yaparken bu kaymayı hesaba katmak, kırıcı devrinin gerçekte istenenden farklı çıkmasını önler. Motor devri ve kasnak-kayış ile hız ayarının genel mantığını ise motor devri ve kasnak-kayış ile hız ayarı yazımızda bulabilirsiniz.

Kutup Sayısı ile Kasnak Oranı İlişkisi

Motorun kutup sayısı, hangi kasnak oranına ihtiyaç duyacağınızı doğrudan etkiler. 2 kutuplu motor 3000 d/dk, 4 kutuplu 1500 d/dk, 6 kutuplu 1000 d/dk, 8 kutuplu 750 d/dk anma devrinde döner. Konkasör tahrikinde genellikle 4 veya 6 kutuplu motorlar tercih edilir; çünkü 2 kutuplu yüksek devirli bir motorla istenen düşük kırıcı devrine inmek için çok büyük bir çap oranı gerekir ve bu da pratik olmayan kasnak boyutlarına yol açar. Doğru kutup-devir seçimi için 2, 4, 6 kutup hangi işe hangisi rehberimiz başvuru kaynağıdır.

Kayış Profili Seçimi: SPB, SPC ve Klasik Profiller

Konkasör tahrikinde aktarılan güç yüksek olduğundan dar V-kayış profilleri (wedge belt) tercih edilir. En yaygın kullanılanlar SPA, SPB ve SPC profilleridir. Bu profiller arasında temel fark, kayışın taşıyabileceği güç ve kasnak genişliğidir:

  • SPA profili: Orta güçlü uygulamalar, yaklaşık 4-30 kW arası kanal başına aktarım.
  • SPB profili: Konkasörlerde en sık kullanılan profil; daha yüksek güç aktarımı ve dengeli kanal sayısı sunar.
  • SPC profili: Büyük güçlü kırıcılar ve değirmenler için; kanal başına en yüksek aktarım kapasitesi.

Profil seçimi, aktarılacak gücü, küçük kasnak devrini ve istenen kanal sayısını birlikte değerlendiren kayış üreticisi tablolarına göre yapılır. Büyük güçlü ana kırıcılarda SPC profil ile az sayıda kanal kullanmak, çok sayıda küçük kayış kullanmaya göre daha düzgün yük dağılımı sağlar.

Kaç Kayış (Kanal) Gerekir?

Kayış sayısı, motorun aktaracağı toplam gücün tek bir kayışın güvenle taşıyabileceği güce bölünmesiyle bulunur. Hesaba mutlaka bir servis faktörü eklenir; çünkü konkasör darbeli ve değişken yüklü bir uygulamadır. Servis faktörü konusunu servis faktörü ve aşırı yük dayanımı yazımızda ele aldık. Konkasör gibi darbeli yüklerde servis faktörü genellikle 1,5-1,8 aralığında alınır, yani teorik kayış sayısının üzerine güvenlik payı eklenir. Kayışlar daima takım (set) halinde değiştirilmelidir; tek bir kayışı yenisiyle değiştirmek yük dağılımını bozar ve yeni kayışın aşırı yüklenmesine neden olur.

Konkasör motor kasnağı ve V-kayış gerginlik ayarının yapılması

Kayış Gerginliği: Kayma ile Aşırı Yük Arasındaki Denge

Kayış gerginliği, V-kayış-kasnak tahrikinin en kritik ayar parametresidir. Doğru gerginlik iki uç durumun arasında dengelenir:

  • Yetersiz gerginlik: Kayış kasnak üzerinde kayar (slip). Kayma sürtünme ısısı üretir, kayış ve kasnağı aşındırır, güç kaybına ve veriminin düşmesine yol açar. Aşırı kayma kayışın yanmasına ve kırıcının yeterli torku alamamasına neden olur.
  • Aşırı gerginlik: Kayış mile aşırı yan yük (radyal yük) bindirir. Bu yük doğrudan motor milindeki ve kırıcı milindeki rulmanlara aktarılır; rulmanlar erken yorulur ve arızalanır. Ayrıca mil eğilmesi ve yağ keçesi sızıntısı görülebilir.

Doğru gerginlik, kayış üreticisinin verdiği çökme (deflection) yöntemiyle ölçülür: kayış üzerine belirli bir kuvvet uygulanır ve kayışın ne kadar çöktüğü kontrol edilir. Modern uygulamalarda frekans (titreşim) ölçer cihazlarla da gerginlik doğrulanabilir. Çalışma başladıktan sonra ilk 24-48 saatte kayışlar bir miktar oturur ve gerginlik tekrar kontrol edilmelidir.

Mil Yan Yükü ve Rulman Ömrü

Kayış gerginliği motor miline radyal (yan) yük olarak biner. Bu yük, kaplinli doğrudan tahrikte olmayan ek bir yüktür ve motor seçiminde mutlaka dikkate alınmalıdır. Aşırı gergin kayış, motor rulmanını üreticinin izin verdiği yan yük sınırının üzerine çıkarabilir. Bu nedenle konkasör tahrik motorları çoğunlukla güçlendirilmiş rulmanlı pik döküm gövdeli motorlardan seçilir. Rulman ömrü, darbe ve toz konularını konkasör ve değirmen motorunda rulman ömrü yazımızda ayrıntılı işledik. Mil çapı, kama ve kasnak uyumu için motor mil çapı ve kama ölçüleri rehberi sipariş öncesinde mutlaka kontrol edilmelidir.

Doğru Motor Seçimi: Güç, Gövde ve Mil

V-kayış tahrikli konkasör için motor seçiminde şu unsurlar belirleyicidir. Birincisi güç: kırıcının istediği güç, kayış-kasnak sisteminin verim kaybı (%2-5) ve servis faktörü dikkate alınarak seçilir. Konkasör kW seçimini kırıcı tipine göre çeneli, darbeli ve konik kırıcıya göre güç yazımızda detaylandırdık. İkincisi gövde malzemesi: konkasör tozlu, darbeli ve ağır hizmet ortamı olduğundan pik döküm gövde tercih edilir. Pik dökümün darbe dayanımı ve gövde rijitliği avantajlarını pik döküm gövdeli motorda darbe dayanımı yazımızda ele aldık.

Üçüncüsü mil ve kama: kasnak motora mile takıldığından, mil çapı ve kama ölçüleri kasnak göbeğiyle uyumlu olmalıdır. Dördüncüsü montaj tipi: V-kayış tahrikinde motor çoğunlukla ayaklı (B3) montajla, gerginlik ayarına imkan veren kızaklı bir kaide üzerine oturtulur. Beşincisi koruma sınıfı: tozlu konkasör ortamı için en az IP55, ağır toz ortamlarında IP65/IP66 önerilir; bunu konkasör motorunda toz sızdırmazlığı ve IP65/IP66 yazımızda inceledik. Tüm konkasör motoru seçim mantığını genel hatlarıyla konkasör ve taş kırma tesisi için elektrik motoru seçimi yazımızda bulabilirsiniz. Ürün gamımızı incelemek için konkasör ve taş kırma motorları kategorimizi ziyaret edebilirsiniz.

Kayış Kayması ve Aşınma: Belirtileri ve Önlemi

V-kayış-kasnak sisteminde kayma ve aşınma en sık karşılaşılan sorunlardır. Kaymanın belirtileri arasında kayış bölgesinden gelen ciyaklama sesi, kayış ve kasnakta yanık koku, kırıcının yük altında devrinin düşmesi ve kayışın aşırı ısınması yer alır. Aşınma ise kayışın kasnak kanalının dibine oturması (kayışın yıprandığının işareti), kanal kenarlarının parlaması ve kayış kesitinin incelmesiyle anlaşılır. Bu sorunların önüne geçmek için kasnak kanallarının aşınma açısından düzenli kontrol edilmesi, kayışların takım halinde ve eşleştirilmiş (matched set) olarak değiştirilmesi ve gerginliğin periyodik doğrulanması gerekir. Motorun ısınma ve soğutma davranışı da bu süreçte izlenmelidir; konkasör tesisinde motor soğutması ve aşırı ısınma yazımız bu konuda yol göstericidir.

Yol Verme ve Kayış-Kasnak İlişkisi

Konkasör yüksek atalete sahip bir yüktür ve kalkışta yüksek tork ister. V-kayış-kasnak sistemi kalkış sırasında bir miktar kayma yaşayabilir; bu nedenle yol verme yöntemi kayış gerginliği ve sistem ataletiyle birlikte düşünülmelidir. Yıldız-üçgen, softstarter veya doğrudan yol verme seçenekleri arasındaki kararı konkasör motoruna yol verme yazımızda detaylandırdık. Yumuşak yol verici uyumu için IE3 motorda yumuşak yol verici uyumu yazımıza da göz atabilirsiniz. Kalkış momenti ve anma momenti dengesi için anma momenti ve kalkış momenti rehberimiz faydalıdır.

Kasnak Hizalama ve Montaj Hataları

V-kayış-kasnak tahrikinde sıkça gözden kaçan bir konu da kasnakların eksenel hizalamasıdır. Motor kasnağı ile kırıcı kasnağı aynı düzlemde, birbirine paralel ve aynı hizada olmalıdır. Hizasızlık (misalignment) iki türlü olabilir: paralel kaçıklık (iki kasnak farklı düzlemlerde) ve açısal kaçıklık (millerin paralel olmaması). Her iki durumda da kayış kanal içinde yanlamasına zorlanır, bir kenarından aşınır ve ömrü ciddi şekilde kısalır. Hizasızlık ayrıca kayışın ısınmasına, titreşime ve gürültüye yol açar. Kasnaklar lazer hizalama cihazı ya da en azından düz bir mastar yardımıyla hizalanmalıdır. Motor-makine bağlantısında hizalama prensiplerini kaplin seçimi ve mil hizalama yazımızda detaylı işledik; aynı hassasiyet kasnak hizalamasında da geçerlidir.

Montaj sırasında dikkat edilmesi gereken bir diğer nokta, kasnağın mile doğru oturtulması ve kama bağlantısının sıkı olmasıdır. Gevşek bir kasnak çalışırken titreşim üretir, kama yatağını aşındırır ve zamanla mile zarar verir. Konik bilezikli (taper lock) kasnak göbekleri bu açıdan daha güvenli bir bağlantı sağlar. Kasnak takılırken mil ucuna darbeyle zorlamak yerine çekme aparatı kullanılmalı, motor rulmanına eksenel darbe binmesi önlenmelidir. Teslim alınan motorun mil ve yatak durumunun kontrolü için teslim ve kabul muayenesi yazımızdaki adımlar uygulanabilir.

Sıkça Sorulan Sorular

Motor kasnağını küçültürsem kırıcı devri ne olur?

Motor kasnağını küçültürseniz çap oranı (motor kasnağı ÷ kırıcı kasnağı) küçülür ve kırıcı devri düşer. Örneğin motor kasnağını 200 mm'den 160 mm'ye düşürürseniz, 800 mm kırıcı kasnağıyla oran 0,25'ten 0,20'ye iner ve 1480 d/dk motorla kırıcı devri 370'ten 296 d/dk'ya düşer. Ancak küçük kasnak kullanmak kayışın daha küçük bir kavrama açısıyla çalışmasına ve kanal başına aktarılan gücün düşmesine neden olabilir; bu durumda kayış sayısını artırmak gerekebilir.

Kayış gerginliğini ne sıklıkla kontrol etmeliyim?

Yeni takılan kayışlar ilk 24-48 saatte oturduğu için bu süre sonunda gerginlik mutlaka tekrar kontrol edilmelidir. Sonrasında konkasör gibi ağır hizmet uygulamalarında haftalık görsel kontrol, aylık ölçümlü kontrol önerilir. Kayma sesi, aşırı ısınma veya devir düşmesi gibi belirtiler görüldüğünde planlı kontrolü beklemeden gerginlik doğrulanmalıdır.

V-kayış yerine doğrudan kaplin kullanmak mümkün mü?

Bazı kırıcı tasarımlarında mümkündür, ancak çoğu çeneli ve darbeli kırıcıda kırıcı milinin motordan farklı devirde dönmesi gerektiği için doğrudan kaplin uygun değildir. Kaplin kullanılırsa motorun istenen kırıcı devrini doğrudan sağlayacak kutup sayısında seçilmesi veya araya redüktör konması gerekir. Ayrıca kaplin darbe yükünü kayış kadar yumuşatmaz; bu nedenle kaplinli tahrikte motor ve şanzıman darbe yüklerine daha fazla maruz kalır.
