Santrifüj ve turbo körük (blower), büyük hacimde havayı düşük ya da orta basınçla üfleyen dinamik tip hava makineleridir. Atık su arıtmada havalandırma (aerasyon), pnömatik malzeme taşıma, proses havası ve yanma havası gibi yüksek debili uygulamaların kalbinde yer alırlar. Bu makineleri tahrik eden motor seçimi; vakum pompası ya da pozitif deplasmanlı blower'dan farklıdır çünkü burada yüksek debi, sürekli çalışma ve yüksek devir öne çıkar. Bu yazıda santrifüj ve turbo körük motoru seçiminde güç, devir, görev tipi, koruma sınıfı ve frekans sürücüsü ile debi kontrolünü ele alıyoruz.

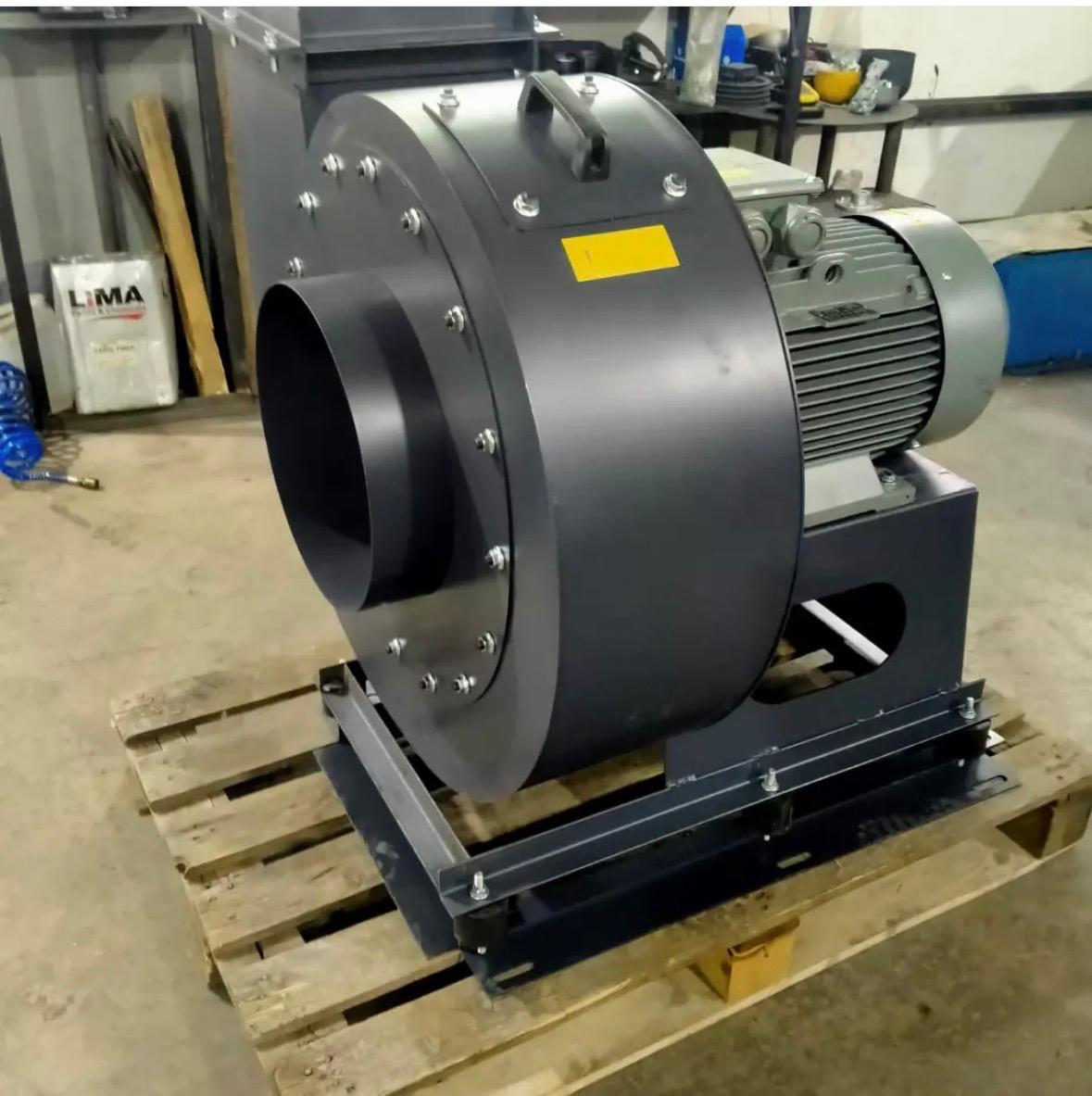

Santrifüj ve turbo körük blower yüksek debili hava üfleme elektrik motoru

Santrifüj ve Turbo Körük Nasıl Çalışır?

Santrifüj körük, dönen bir çark (impeller) yardımıyla havayı merkezden çevreye fırlatarak hızlandırır ve bu hızı basınca dönüştürür. Turbo körük ise çok yüksek devirde dönen bir çarkla aynı prensibi daha kompakt ve yüksek verimli şekilde uygular. Her ikisi de dinamik (santrifüj prensipli) makinelerdir ve şu özelliklerle tanımlanır:

  • Yüksek debi, düşük-orta basınç: Büyük hava hacmini görece düşük basınçta hareket ettirir.
  • Değişken tork (kuadratik) yük: Güç ihtiyacı, devrin küpüyle artar; bu, fan benzeri bir yük karakteristiğidir.
  • Sürekli çalışma: Çoğu uygulamada gün boyu kesintisiz, yani S1 görevde çalışır.
  • Yüksek devir: Genellikle 2 kutuplu (3000 d/d) ya da daha yüksek devirli motorlarla tahrik edilir.

Bu yönüyle santrifüj/turbo körük, sabit tork ve yüksek basınç isteyen pozitif deplasmanlı makinelerden ayrılır. Fan ve aspiratör motoru seçimini santrifüj ve aksiyal fan motoru seçimi yazımızda, toz toplama uygulamalarını aspiratör ve toz toplama fan motoru yazımızda inceleyebilirsiniz.

Pozitif Deplasmanlı Blower ve Vakum Pompasından Farkı

Yüksek debili hava üflemede iki temel makine ailesi vardır ve motor seçimi bu ayrıma göre değişir:

  • Dinamik (santrifüj/turbo) körük: Yüksek debi, düşük-orta basınç. Yük değişken torktur (devirle birlikte güç hızla artar). Devir düştükçe debi ve güç hızla azalır; VFD ile verimli debi kontrolü mümkündür.
  • Pozitif deplasmanlı (vidalı/loblu) blower: Sabit hava hacmini her devirde iter; yük sabit torktur, basınç yükselse de moment görece sabit kalır.
  • Vakum pompası: Emme tarafında basınç düşürür; yine sabit tork karakterine yakındır.

Bu farkı net görmek için pozitif deplasmanlı (vidalı/loblu) pompa motoru ve vakum pompası ve endüstriyel blower motorları yazılarımızı öneririz. Sabit tork ve değişken tork yüklerinin motor seçimine etkisini sabit tork mu değişken tork mu yazımızda detaylandırdık.

Güç ve Devir Seçimi: 2 Kutup Yüksek Devir

Santrifüj ve turbo körükler yüksek devirde en verimli çalışır. Bu nedenle çoğunlukla 2 kutuplu (3000 d/d) motorlarla tahrik edilir; turbo körüklerde ise dişli kutusu veya yüksek hızlı tahrikle çok daha yüksek devirlere çıkılabilir. Güç seçiminde dikkat edilecek noktalar:

  • Körüğün debi-basınç eğrisinden çekeceği mil gücü hesaplanır ve üzerine emniyet payı eklenir.
  • Değişken tork yükü olduğundan, tam debide gerekli güç esas alınır; bu nokta motorun anma gücünü belirler.
  • 2 kutuplu yüksek devirli motorlarda rulman, balans ve titreşim hassasiyeti artar; kaliteli üretim önem kazanır.

2 kutup yüksek devir uygulamalarını IE4 2 kutup 3000 devir pompa ve fan yazımızda, güç hesabını pompa, fan ve konveyörde güç hesabı yazımızda, kutup-devir ilişkisini 2, 4, 6 kutup seçimi yazımızda bulabilirsiniz.

Atık su aerasyonu için santrifüj körük blower motoru ve hava üfleme hattı

Aerasyon Uygulamasında Körüğün Rolü

Atık su arıtma tesislerinde biyolojik arıtma, havalandırma havuzundaki mikroorganizmaların oksijen ihtiyacına bağlıdır. Bu oksijeni sağlayan, havuzun dibine yerleştirilen difüzörlere büyük debide hava basan santrifüj ya da turbo körüklerdir. Körüğün debisi yetersiz kalırsa arıtma verimi düşer; gereğinden fazla hava basılırsa enerji boşa harcanır. Bu yüzden aerasyon körüklerinde debi kontrolü, hem arıtma kalitesi hem enerji tasarrufu için kritiktir. Oksijen ölçümüne göre VFD ile devir ayarlamak, körüğün her an ihtiyaç kadar hava basmasını sağlar. Su arıtma ve atıksu tesisi motorlarını su arıtma ve atıksu tesisi motorları yazımızda, biyogaz ve arıtmada blower tedarikini biyogaz ve arıtma tesisi mikser-blower yazımızda detaylandırdık.

Uygulama Alanları: Aerasyon, Pnömatik Taşıma, Proses Havası

Santrifüj ve turbo körükler, yüksek hava debisi gereken pek çok sektörde kullanılır:

  • Atık su arıtma (aerasyon): Havalandırma havuzlarına oksijen vermek için büyük debili hava üflenir. Bu, körüğün en yaygın uygulamasıdır.
  • Pnömatik malzeme taşıma: Toz, granül veya hafif malzemenin hava akımıyla borularda taşınması.
  • Proses ve yanma havası: Fırın, kurutucu ve yakma proseslerine hava beslemesi.
  • Soğutma ve kurutma: Yüksek debili hava ile yüzey soğutma ya da nem alma.

Atık su ve arıtma tesisi motorlarını su arıtma ve atıksu tesisi motorları yazımızda, biyogaz ve arıtmada blower tedarikini biyogaz ve arıtma tesisi mikser-blower yazımızda, fermantasyonda hava blower'ını fermantasyon ve biyoreaktör tesisi yazımızda ele aldık.

Tek Kademeli ve Çok Kademeli Körük

Santrifüj körükler, üretmeleri gereken basınca göre tek kademeli ya da çok kademeli olabilir. Tek kademeli körük tek bir çarkla düşük-orta basınçta yüksek debi üretir; aerasyon ve genel havalandırmanın çoğu için yeterlidir. Çok kademeli körük ise birden fazla çarkı seri bağlayarak daha yüksek basınç üretir; basınç ihtiyacı arttığında tercih edilir. Her iki durumda da motor, körüğün toplam mil gücüne göre seçilir ve sürekli çalışmaya uygun olmalıdır. Kademe sayısı arttıkça motor gücü ve devir gereksinimi de değişir. Çok kademeli yüksek basınç uygulamalarında motor seçimini çok kademeli dik milli pompa motoru yazımızda, basınçlı hava ve kompresör motorlarını basınçlı hava ve vidalı kompresör motorları yazımızda ele aldık.

Görev Tipi, Koruma ve Soğutma

Santrifüj/turbo körük çoğu uygulamada gün boyu kesintisiz çalışır, yani S1 (sürekli görev) sınıfındadır. Sürekli çalışmada motorun ısıl dengesi ve soğutması kritik olur. Seçimde:

  • IP55 koruma: Toz ve dış etkenlere karşı standart koruma; tozlu ortamda daha yüksek IP sınıfı düşünülmelidir.
  • F sınıfı izolasyon: Sürekli yükte yüksek sıcaklık dayanımı sağlar.
  • Soğutma yöntemi: Sürekli çalışmada IC411 (kendinden fanlı) ya da gerekirse IC416 (zorlanmış soğutma) değerlendirilir.

Görev tipi seçimini görev tipi (S1-S6) seçimi yazımızda, soğutma yöntemlerini IC411 ve IC416 soğutma yazımızda, IP koruma seçimini IP koruma sınıfı seçimi yazımızda bulabilirsiniz. Sürekli proseste verim için IE4 sürekli proses yazımız da faydalıdır.

VFD ile Debi Kontrolü ve Enerji Tasarrufu

Santrifüj ve turbo körükler değişken tork (kuadratik) yük olduğundan, frekans sürücüsü (VFD) ile devir düşürerek debi azaltıldığında güç tüketimi devrin küpüyle düşer. Bu, afinite yasası gereği büyük enerji tasarrufu sağlar; özellikle aerasyon gibi debi ihtiyacının değiştiği uygulamalarda VFD vazgeçilmezdir. Kısma (vana ile boğma) yerine VFD ile devir kontrolü hem enerji tasarrufu hem de daha hassas proses kontrolü sunar. Afinite yasası ile tasarrufu afinite yasası ile VFD tasarrufu yazımızda, VFD ile motor uyumunu VFD ile asenkron motor yazımızda, harmonik ve ek ısınma etkilerini VFD harmonik ve yatak akımı yazımızda ele aldık. Yüksek verimli motorla pompa-fanda tasarrufu yüksek verimli motor + frekans sürücüsü yazımızda bulabilirsiniz.

Yüksek Devirde Balans, Rulman ve Titreşim

Santrifüj ve özellikle turbo körüklerde motor çok yüksek devirde döndüğünden, mekanik kalite olağan bir sanayi motoruna göre çok daha önemlidir. Yüksek devirde küçük bir balans hatası bile büyük titreşim kuvvetlerine dönüşür; bu da rulman ömrünü kısaltır, gürültüyü artırır ve çark dengesini bozar. Bu nedenle seçimde:

  • Rotor balansı: 2 kutuplu yüksek devirli motorlarda hassas balans (gerekirse yarım kama yöntemiyle) şarttır.
  • Rulman seçimi ve yağlama: Yüksek devir, rulmanı daha çok zorlar; doğru rulman tipi ve gres aralığı ömrü belirler.
  • Titreşim sınırı: ISO standartlarına göre kabul edilebilir titreşim seviyesi, hem motor hem körük ömrü için kritiktir.

Titreşim ve balans kabul değerlerini titreşim ve balans (ISO 10816/20816) yazımızda, gürültü ve titreşim kaynaklarını gürültü kaynakları yazımızda, rulman tipi ve ömrünü rulman tipi ve ömrü yazımızda ele aldık. Düşük sesli motor seçimi için düşük sesli motor seçimi yazımıza bakabilirsiniz.

Sürekli Çalışmada Verim ve İşletme Maliyeti

Santrifüj körük çoğu zaman gün boyu, hatta yıl boyu çalışır; bu da motorun enerji tüketiminin işletme maliyetinde büyük pay tutması demektir. Aerasyon gibi sürekli çalışan uygulamalarda motorun verim sınıfı (IE3/IE4) doğrudan elektrik faturasını etkiler. Yüksek verimli bir motor, ilk yatırımda biraz daha pahalı olsa da sürekli çalışmada kısa sürede kendini amorti eder. Üstelik VFD ile debi kontrolü eklendiğinde tasarruf katlanır. Sürekli yükte yüksek verimli motorla tasarrufu sürekli yükte enerji tasarrufu yazımızda, pompa-fan-kompresörde IE4 eşiğini pompa, fan ve kompresörde IE4 eşiği yazımızda, toplam sahip olma maliyetini TCO nasıl hesaplanır yazımızda inceleyebilirsiniz.

HVAC ve Havalandırma Uygulamalarında Körük

Santrifüj körükler yalnızca arıtma ve proses havası için değil, HVAC ve genel havalandırma sistemlerinde de yaygın kullanılır. Klima santralleri, kanal tipi havalandırma ve büyük bina havalandırma sistemlerinde yüksek debili hava hareketi gerekir. Bu uygulamalarda da sürekli çalışma, sessizlik ve verim öne çıkar; VFD ile debi kontrolü hem konfor hem tasarruf sağlar. HVAC fan motoru tedarikini HVAC projelerinde fan motoru tedariki yazımızda, klima santrali ve AHU fan tedarikini IE4 HVAC klima santrali ve AHU fan yazımızda, havalandırma motorlarını kanal tipi aksiyal fan motoru yazımızda ele aldık. Soğuk hava deposu fan-kompresör motorlarını soğuk hava deposu fan ve kompresör motorları yazımızda bulabilirsiniz.

Sıkça Sorulan Sorular

Santrifüj körük için kaç kutuplu motor seçmeliyim?

Santrifüj ve turbo körükler yüksek devirde en verimli çalıştığından genellikle 2 kutuplu (3000 d/d) motorlarla tahrik edilir. Turbo körüklerde dişli kutusu veya yüksek hızlı tahrikle daha da yüksek devirlere çıkılabilir. Güç, körüğün tam debideki mil gücüne emniyet payı eklenerek belirlenir.

Santrifüj körük ile pozitif deplasmanlı blower'ı aynı motorla mı tahrik ederim?

Hayır, yük karakteristikleri farklıdır. Santrifüj körük değişken tork (devirle güç hızla artar), pozitif deplasmanlı blower ise sabit tork yüküdür. Bu fark motor güç seçimini ve özellikle VFD kullanımının enerji kazancını doğrudan etkiler; santrifüjde VFD ile devir düşürmek çok daha fazla tasarruf sağlar.

Aerasyon uygulamasında VFD şart mı?

Şart değil ama güçlü şekilde önerilir. Aerasyonda hava debisi ihtiyacı yük ve oksijen seviyesine göre değişir. VFD ile devir düşürüldüğünde güç tüketimi devrin küpüyle azalır; vana ile boğmaya göre çok daha yüksek enerji tasarrufu ve daha hassas proses kontrolü sağlanır.

Debi-Basınç Eğrisi ve Doğru Güç Seçimi

Santrifüj körükte motor gücünü belirleyen, körüğün debi-basınç (karakteristik) eğrisidir. Körük belirli bir devirde, belirli bir basınçta belirli bir debi üretir; çalışma noktası, sistemin direnç eğrisi ile körük eğrisinin kesiştiği yerdir. Motor gücü bu çalışma noktasındaki mil gücüne göre, üzerine emniyet payı eklenerek seçilir. Yanlış seçim iki sorun doğurur: motor küçük seçilirse tam debide aşırı yüklenir ve ısınır; çok büyük seçilirse düşük yük oranında çalışır, verim ve güç faktörü düşer. Ayrıca santrifüj körükte sistem direnci değişirse (örneğin filtre tıkanırsa) çalışma noktası kayar ve güç ihtiyacı değişir; bu yüzden gerçek işletme koşulları göz önünde bulundurulmalıdır. Güç hesabını pompa, fan ve konveyörde güç hesabı yazımızda, yük oranı ve doğru boyutlandırmayı yük oranı ve doğru boyutlandırma yazımızda, değişken devir uygulamasında tork karakterini sabit tork mu değişken tork mu yazımızda ele aldık.

Dış Ortam ve Zorlu Koşullarda Körük Motoru

Santrifüj körükler bazen dış ortamda, tozlu ya da nemli koşullarda çalışır. Atık su arıtmada ortam nemli ve korozif olabilir; pnömatik taşımada toz yoğundur. Bu koşullarda motorun koruma sınıfı (IP55 ya da daha yükseği), gövde malzemesi (pik döküm) ve yüzey koruması önem kazanır. Dış ortamda kondens tahliyesi ve uygun keçe seçimi nem birikmesini önler. Soğutma kulesi ve dış ortam fan motorlarını soğutma kulesi ve chiller fan motorları yazımızda, baca gazı ve yüksek sıcaklık aspiratör motorunu baca gazı ve ID fan motoru yazımızda, IP koruma seçimini IP koruma sınıfı seçimi yazımızda, sıcak ve tozlu ortamda izolasyon seçimini sıcak ve tozlu ortamda izolasyon sınıfı yazımızda detaylandırdık.

Teklif Alın

Santrifüj ve turbo körük (blower) sistemleriniz için yüksek devirli, sürekli görev (S1), IP55 korumalı ve VFD uyumlu motorları tedarik ediyoruz. Debi-basınç-güç hesabı, kutup seçimi ve enerji verimli debi kontrolü konusunda destek için bizimle iletişime geçin: +90 (532) 345 49 86 veya iletişim sayfamız. Pompa, fan ve aspiratör motorları için santrifüj pompa motoru seçimi yazımıza ve elektrik motorları blogumuza göz atabilirsiniz.

Satın Alma ve Seçim Kontrol Listesi

  • Körüğün tipini (santrifüj/turbo dinamik mi, pozitif deplasmanlı mı) netleştirdiniz mi?
  • Gerekli hava debisini ve basıncını belirlediniz mi?
  • Körüğün tam debideki mil gücünü hesaplayıp emniyet payı eklediniz mi?
  • Yüksek devir için 2 kutup (3000 d/d) ya da uygun devri seçtiniz mi?
  • Çalışma profilini (S1 sürekli görev) tanımladınız mı?
  • IP55 koruma ve F sınıfı izolasyonu öngördünüz mü?
  • Sürekli çalışmada soğutma yöntemini (IC411/IC416) değerlendirdiniz mi?
  • Değişken debi ihtiyacı varsa VFD ile devir kontrolü planladınız mı?
  • Yüksek devirde balans ve titreşim kalitesini sorguladınız mı?
