Atıksu tesisinde havalandırma blowerınız, ambalaj makinenizdeki vakum pompası ya da gıda hattınızdaki yan kanal blower motoru günde 24 saat, haftada yedi gün durmadan çalışıyorsa, motor seçiminde yapacağınız küçük bir hata bile ciddi enerji ve duruş maliyetine dönüşür. Bu tür uygulamalarda motor, kısa süreli değil sürekli (S1) görevde çalışır; ısı dengesi, sızdırmazlık ve rulman ömrü baştan doğru kurulmazsa motor erken yorulur. HEM Motor olarak vakum pompası ve endüstriyel blower uygulamaları için stoktan teslim ettiğimiz IE3 ve IE4 motorlarda sürekli çalışma, sızdırmazlık ve koruma sınıfı kararlarını tek bir alıcı rehberinde topladık. Amaç, sisteminize tam oturan, yıllarca arızasız çalışacak motoru ilk seferde doğru seçmenizdir.

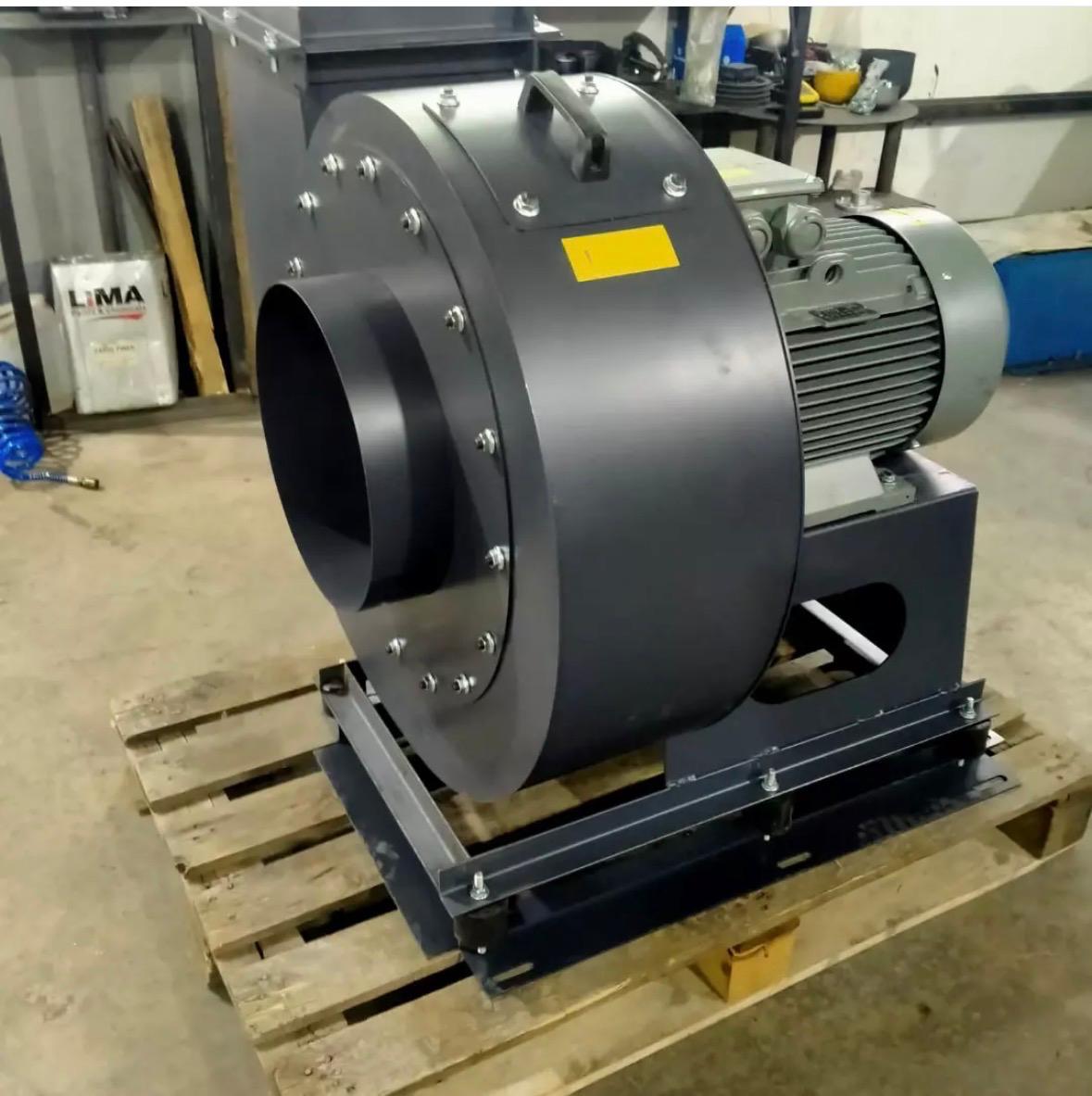

Vakum pompası ve endüstriyel blower motorları

Vakum Pompası ve Blower Motorunda Neler Farklıdır?

Vakum pompaları ve endüstriyel blowerlar, havanın veya gazın sürekli hareket ettirildiği uygulamalardır. Yan kanal (side channel) blowerlar, yüksek devirde dönen bir çark ile düşük basınçta yüksek debili hava akışı üretir ve motorun miline doğrudan akuple çalışır; bu da motorun rulman ve sızdırmazlık tarafını doğrudan zorlar. Vakum pompalarında ise motor çoğu zaman emiş tarafındaki yük altında sürekli çalışır ve durması beklenmeyen bir görev üstlenir. Her iki durumda da ortak nokta şudur: motor kısa aralıklı değil, kesintisiz çalışır. Bu nedenle bu uygulamalarda motor seçimi, genel maksat bir motoru seçmekten farklı bir yaklaşım gerektirir; motorun yalnızca gücü değil, sürekli çalışmaya uygun ısıl tasarımı, sızdırmazlık çözümü ve mekanik dayanımı da değerlendirilmelidir. Yanlış seçilen bir motor ilk haftalarda sorunsuz görünebilir; ancak sürekli yükün etkisi birkaç ay içinde sargı ve rulman üzerinde birikir ve motor beklenenden çok önce yorulur.

Bu yüzden bu uygulamalarda doğru görev tipi sürekli çalışmaya uygun S1 sınıfıdır. Katalogumuzdaki pompa ve blower uygulamalarına yönelik motorlar, IP55 koruma, F sınıfı izolasyon ve pik döküm gövde ile 0,55 kW – 355 kW güç aralığında sunulur; sürekli çalışma şartlarına uygun, düşük titreşimli ve %100 bakır sargılı yapıdadır. Motorun bağlantı tipi de uygulamaya göre seçilir: flanşlı (B5/B14) gövde, pompa veya blower gövdesine doğrudan akuple bağlantı için idealdir. Bağlantı tipleri arasındaki farkı elektrik motoru bağlantı şekilleri sayfamızda inceleyebilirsiniz.

Yan Kanal Blower Motorunun Yük Profili

Yan kanal blowerlar çoğunlukla 3000 d/dk (2 kutuplu) yüksek devirde çalışır; bu da soğutma açısından bir avantaj, sızdırmazlık açısından ise bir dikkat noktasıdır. Yüksek devirde fanın ürettiği hava akışı bol olur, ancak rulman ve keçe daha çok dönme çevrimine maruz kalır. Bu nedenle blower motorunda rulman seçimi ve yağlama, standart bir genel maksat motorundan daha titiz ele alınmalıdır. Motorun çektiği akım, blowerın ürettiği basınç ile doğrudan ilişkilidir; sistem tasarımında motorun anma gücünün, en yüksek basınç noktasındaki yükü güvenle kaldıracak şekilde seçilmesi gerekir. Sistemde olası bir filtre tıkanması veya hat direncinin artması motorun yükünü yükseltir; bu yüzden güç seçiminde küçük bir emniyet payı bırakmak, sahadaki değişkenliklere karşı motoru korur. Doğru güç hesabı için pompa, fan ve konveyörde motor gücü hesabı yazımız pratik bir yöntem sunar.

Sürekli Çalışma (S1) ve Isı Dengesi

Sürekli çalışan bir motorun en büyük düşmanı ısıdır. S1 görev tipi, motorun anma yükünde sürekli çalışıp kararlı bir sıcaklıkta dengelenmesi anlamına gelir. Bu denge ancak motor doğru boyutlandırıldığında ve soğutma yüzeyi temiz tutulduğunda sağlanır. Aralıklı görev için boyutlandırılmış bir motor sürekli yükte çalıştırıldığında, sargı sıcaklığı kararlı noktasını aşar ve izolasyon hızla yaşlanır. Bu yüzden vakum ve blower uygulamalarında motoru bir kademe büyük seçmek veya servis faktörü payı yüksek bir motor tercih etmek çoğu zaman mantıklıdır. Ortam sıcaklığı da bu dengeyi doğrudan etkiler: yüksek sıcaklıktaki bir mahal veya kötü havalandırılan bir kabin içinde çalışan motor, etiketinde yazan değerlere ulaşamaz ve güç düşümü (derating) gerekebilir. Bu nedenle motorun çalışacağı ortamın sıcaklığı ve rakımı, güç seçiminde mutlaka hesaba katılmalıdır.

Sıcaklığın kritik olduğu bu uygulamalarda, sargı sıcaklığını ölçümle izlemek erken uyarı sağlar. PT100 ve PTC termistör çözümlerini motor sargı sıcaklık izleme yazımızda ele aldık. Motorun nasıl soğutulduğu da ısı dengesini belirler; yüzeyden soğutmalı (IC411) ve içten havalandırmalı (IC416) çözümler arasındaki farkı elektrik motoru soğutma yöntemleri yazımızda karşılaştırdık. Yüke göre doğru boyutlandırma için motor yük oranı ve doğru boyutlandırma içeriğimiz de yol göstericidir.

Blower motorunda sızdırmazlık ve sürekli çalışma

Servis Faktörü ve Aşırı Yük Payı

Sürekli çalışan uygulamalarda servis faktörü (SF), motorun anma gücünün üzerindeki kısa süreli yükleri ne kadar güvenle kaldırabileceğini gösterir. Yüksek servis faktörlü bir motor, basınç dalgalanmaları veya geçici tıkanmalar karşısında daha toleranslıdır. Bu konuda servis faktörü ve aşırı yük dayanımı yazımız satın alma kararınızı destekler. Doğru kutup ve devir seçimi de yük profiline göre yapılmalıdır; 2, 4, 6 kutup seçimi yazımız hangi işe hangi devrin uygun olduğunu açıklar.

Sızdırmazlık, Keçe ve IP Koruma

Vakum ve blower uygulamalarında motorun karşılaştığı en kritik konulardan biri sızdırmazlıktır. Mil ucundaki yağ keçesi, hem motorun içindeki gresin dışarı sızmasını hem de dışarıdan toz ve nemin içeri girmesini engeller. Sürekli çalışan ve sık ısınıp soğuyan motorlarda keçenin kalitesi ve doğru montajı, rulman ömrünü doğrudan belirler. Vakum uygulamalarında basınç farkı, sızdırmazlık üzerindeki yükü daha da artırır; bu yüzden bu motorlarda keçe yalnızca bir aşınma parçası değil, motorun toz ve neme karşı ilk savunma hattıdır. Keçenin zamanla sertleşmesi veya yıpranması, ilk başta küçük bir gres sızıntısı olarak görünür; ancak bu sızıntı toz ile birleşince rulmanın çevresinde aşındırıcı bir macun oluşturur ve arızayı hızlandırır. Sızdırmazlığın tozlu ve nemli ortamda korunması için pik döküm motorda yağ keçesi ve sızdırmazlık yazımız ayrıntılı bir kaynaktır.

IP koruma sınıfı, motorun toza ve suya karşı dayanımını belirler. Standart sanayi uygulamalarında IP55 yeterliyken, su sıçramasının veya yıkamanın yoğun olduğu gıda, içecek ve atıksu hatlarında daha yüksek bir koruma sınıfı talep edilebilir. IP koruma sınıfının iki rakamından ilki toza, ikincisi suya karşı korumayı gösterir; bu yüzden tozlu ama kuru bir ortamla, nemli ve yıkanan bir ortam farklı koruma sınıfları gerektirir. Hangi ortamda hangi korumanın gerektiğini IP koruma sınıfı seçimi yazımızda inceledik. Gıda hatlarında hijyen ve koruma birlikte değerlendirilmelidir; gıda fabrikası elektrik motorları yazımız bu açıdan tamamlayıcıdır.

Rulman, Yağlama ve Titreşim

Sürekli çalışan bir blower veya vakum pompası motorunda rulman, ömrü belirleyen en kritik mekanik parçadır. Yüksek devirde ve kesintisiz çalışan motorda rulman, sürekli bir yağlama filmiyle çalışmak zorundadır; bu film inceldiğinde metal metale temas başlar ve rulman hızla yorulur. Bu nedenle blower uygulamalarında kaliteli rulman ve doğru gres seçimi standart bir uygulamadan daha önemlidir. Büyük güçlü ve sürekli çalışan motorlarda yeniden greslenebilir (gresörlü) rulman yapısı, bakım aralıklarında yağlamanın yenilenmesine olanak tanır ve rulman ömrünü uzatır.

Titreşim de sürekli çalışan motorlarda hem bir arıza belirtisi hem de bir arıza nedenidir. Dengesiz bir çark, gevşeyen bir bağlantı veya yıpranan bir rulman titreşimi artırır; artan titreşim ise keçeyi, rulmanı ve sargıyı yıpratarak sorunu büyütür. Bu yüzden düşük titreşimli, dengeli çalışan bir motor seçmek sürekli çalışma uygulamalarında doğrudan ömür kazancıdır. Gürültü ve titreşimi en aza indiren motor seçimi için elektrik motorunda gürültü ve titreşim yazımız satın alma kararınızı destekler. Rulman tipi ve ömrü konusunda asenkron motorda rulman tipi ve ömrü içeriğimiz de tamamlayıcıdır.

Frekans Sürücüsü (VFD) ile Debi Ayarı

Birçok blower ve vakum uygulamasında debi veya basınç, sürecin ihtiyacına göre değişir. Sabit devirde çalışan bir motoru kısarak debiyi düşürmek enerji israfıdır; çünkü motor tam güç çekmeye devam eder. Frekans sürücüsü (VFD) kullanarak motorun devrini sürecin ihtiyacına göre ayarlamak, özellikle pompa ve fan uygulamalarında ciddi enerji tasarrufu sağlar. Ancak VFD ile çalışacak motorun bunu kaldıracak izolasyon ve yapıda olması gerekir. VFD seçimi ve motorla uyumu için frekans sürücüsü ile asenkron motor yazımız yol gösterir; verimli motor ile VFD kombinasyonundaki tasarruf için yüksek verimli motor ve frekans sürücüsü içeriğimiz pompa ve fanda kazancı somutlaştırır.

Uygulama Alanları: Gıda, Ambalaj ve Atıksu

Vakum pompası ve blower motorları çok geniş bir sektör yelpazesinde kullanılır. Gıda ve içecek hatlarında dolum, taşıma ve paketleme için vakum üretilir; bu hatlarda hijyen ve sürekli çalışma birlikte aranır. Ambalaj ve paketleme makinelerinde vakum, ürünün tutulması ve filmle kaplanması için kullanılır; burada motorun durmaması üretim hızını doğrudan etkiler ve tek bir vakum motorunun arızası tüm paketleme hattını durdurabilir. Bu yüzden ambalaj hatlarında motor seçiminde güvenilirlik ve hızlı ikame imkânı, ilk maliyetten daha belirleyicidir. Ambalaj makineleri için motor seçiminde kağıt ve ambalaj fabrikalarında motor seçimi yazımız yük profili ve tork açısından yol gösterir.

Atıksu ve su arıtma tesislerinde blowerlar, biyolojik arıtma havuzlarına hava basarak mikroorganizmaların yaşamasını sağlar; bu uygulamada blower motoru tesisin kalbidir ve durması süreci doğrudan etkiler. Bu tesislerde blower çoğu zaman gün boyu durmadan çalışır ve plansız bir duruş, arıtma sürecinin biyolojik dengesini bozabilir; bu yüzden blower motorunun güvenilirliği ve yedeklilik planı kritik öneme sahiptir. Atıksu tesislerinde blower, karıştırıcı ve pompa motorlarının birlikte değerlendirilmesi için su arıtma ve atıksu tesisi motorları yazımız doğrudan ilgili kaynaktır. Toz toplama ve aspirasyon uygulamalarında ise fan motoru seçimi için aspiratör ve toz toplama fan motoru seçimi yazımıza bakabilirsiniz.

Doğru Motoru Stoktan Seçmek

Vakum ve blower uygulamasında doğru motor seçimi; güç, devir, bağlantı tipi, koruma sınıfı ve verim sınıfının birlikte değerlendirilmesiyle yapılır. Sürekli çalışan bu uygulamalarda verim sınıfı, enerji maliyetini doğrudan belirlediği için özellikle önemlidir; günde 24 saat çalışan bir motorda IE4 ile IE3 arasındaki fark, yıl boyunca toplandığında ciddi bir tasarrufa dönüşür. IE3 ve IE4 seçeneklerini IE4 elektrik motoru ve IE3 elektrik motoru ürün sayfalarımızdan değerlendirebilir, tüm verimli seçenekler için verimli elektrik motorları kategorimize göz atabilirsiniz. Sürekli çalışan bir motorun ilk satın alma bedeli, ömrü boyunca tüketeceği enerjinin yanında küçük kalır; bu yüzden bu uygulamalarda en ucuz motoru değil, en düşük toplam maliyeti sunan motoru seçmek doğru yaklaşımdır. Verim sınıfı yüksek bir motor, daha yüksek ilk bedeline rağmen sürekli çalışmada kısa sürede kendini geri öder ve yıllar boyunca tasarruf üretmeye devam eder.

Mevcut bir blower veya vakum pompasının motorunu yenilerken, doğru eşleştirme için etiket bilgileri esastır; bu konuda motoru etiketinden seçme yöntemini hidrofor örneğiyle anlattık ve aynı mantık blower için de geçerlidir. Pompa motoru genel seçimi için santrifüj pompa motoru seçimi yazımız da debi ve basınç eşleştirmesi açısından faydalıdır.

Sıkça Sorulan Sorular

Sürekli çalışan blower için hangi görev tipi gerekir?

Sürekli ve durmadan çalışan vakum ve blower uygulamalarında S1 sürekli görev tipi motor gerekir. S1 motor, anma yükünde sürekli çalışıp kararlı bir sıcaklıkta dengelenecek şekilde tasarlanmıştır. Aralıklı görev için boyutlandırılmış bir motoru sürekli yükte çalıştırmak, sargı sıcaklığını kararlı noktasının üzerine taşır ve izolasyon ömrünü kısaltır.

Blower motorunda sızdırmazlık neden bu kadar önemli?

Çünkü mil ucundaki yağ keçesi hem gresin dışarı sızmasını hem de dışarıdan toz ve nemin içeri girmesini engeller. Sürekli çalışan ve sık ısınıp soğuyan bir motorda keçenin zayıflaması, rulman gresinin kirlenmesine ve rulmanın erken arızalanmasına yol açar. Doğru keçe ve IP koruma sınıfı seçimi, motorun ömrünü doğrudan uzatır.

Atıksu tesisi blowerında hangi koruma sınıfı uygundur?

Standart kapalı ortamda IP55 koruma çoğu uygulama için yeterlidir. Ancak nemin, su sıçramasının veya yıkamanın yoğun olduğu açık havuz kenarı ve ıslak alanlarda daha yüksek bir IP koruma sınıfı talep edilmesi yerinde olur. Ortam koşullarını ve yıkama sıklığını birlikte değerlendirerek doğru koruma sınıfını sizin için belirleyebilir, gereksiz yere yüksek korumalı pahalı bir motor yerine ihtiyacınıza tam oturan çözümü önerebiliriz.
