Kazan, fırın, kurutucu ve endüstriyel yakma tesislerinde baca gazını ortamdan çeken ID fan (induced draft fan, yani cebri çekişli aspiratör), tesisin sürekli ve güvenli çalışmasının belkemiğidir. Bu fan, yanma sonucu oluşan sıcak ve tozlu baca gazını bacadan dışarı atarak kazan içinde gerekli negatif basıncı (çekişi) sağlar. ID fanın tahrik motoru, sektörün en zorlu termal koşullarından birinde çalışır: yüksek ortam ve gaz sıcaklığı, baca tozu, sürekli (S1) ve çoğu zaman büyük güçte çalışma bir aradadır. Yüksek sıcaklık motorun güç verme kapasitesini düşürür (derating), toz soğutmayı zayıflatır ve sürekli çalışma termal yorgunluğu artırır. Yanlış seçilen bir ID fan motoru ya aşırı ısınarak erken yanar ya da derating hesaplanmadığı için sürekli sınırda çalışır. Bu rehberde ID fan motoru seçiminde yüksek sıcaklık deratingi, F/H izolasyon sınıfı, toz koruması (IP55/IP65), sürekli görev (S1), büyük kW seçimi, yol verme ve soğutma konularını ayrıntılı ele alıyoruz.

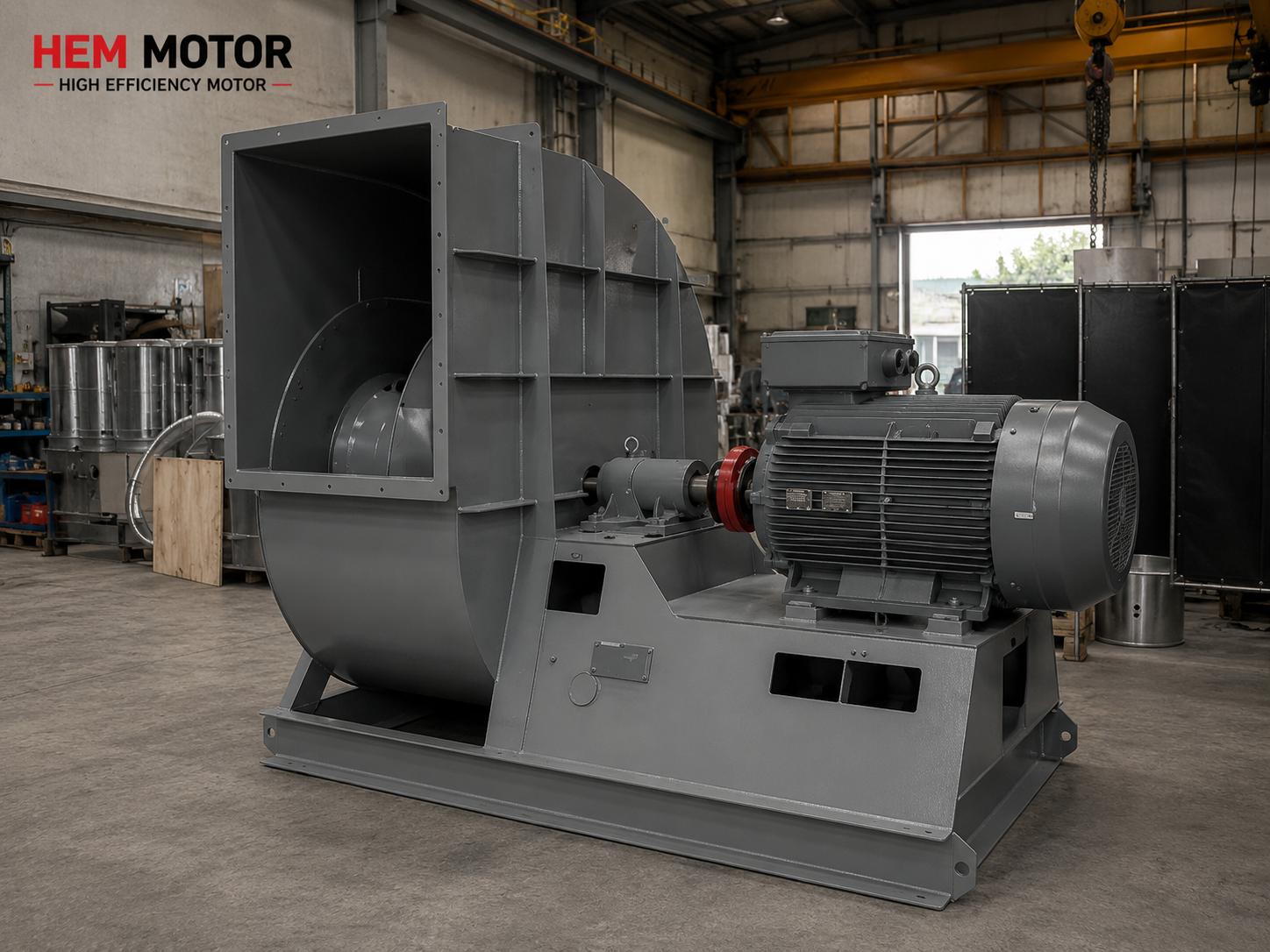

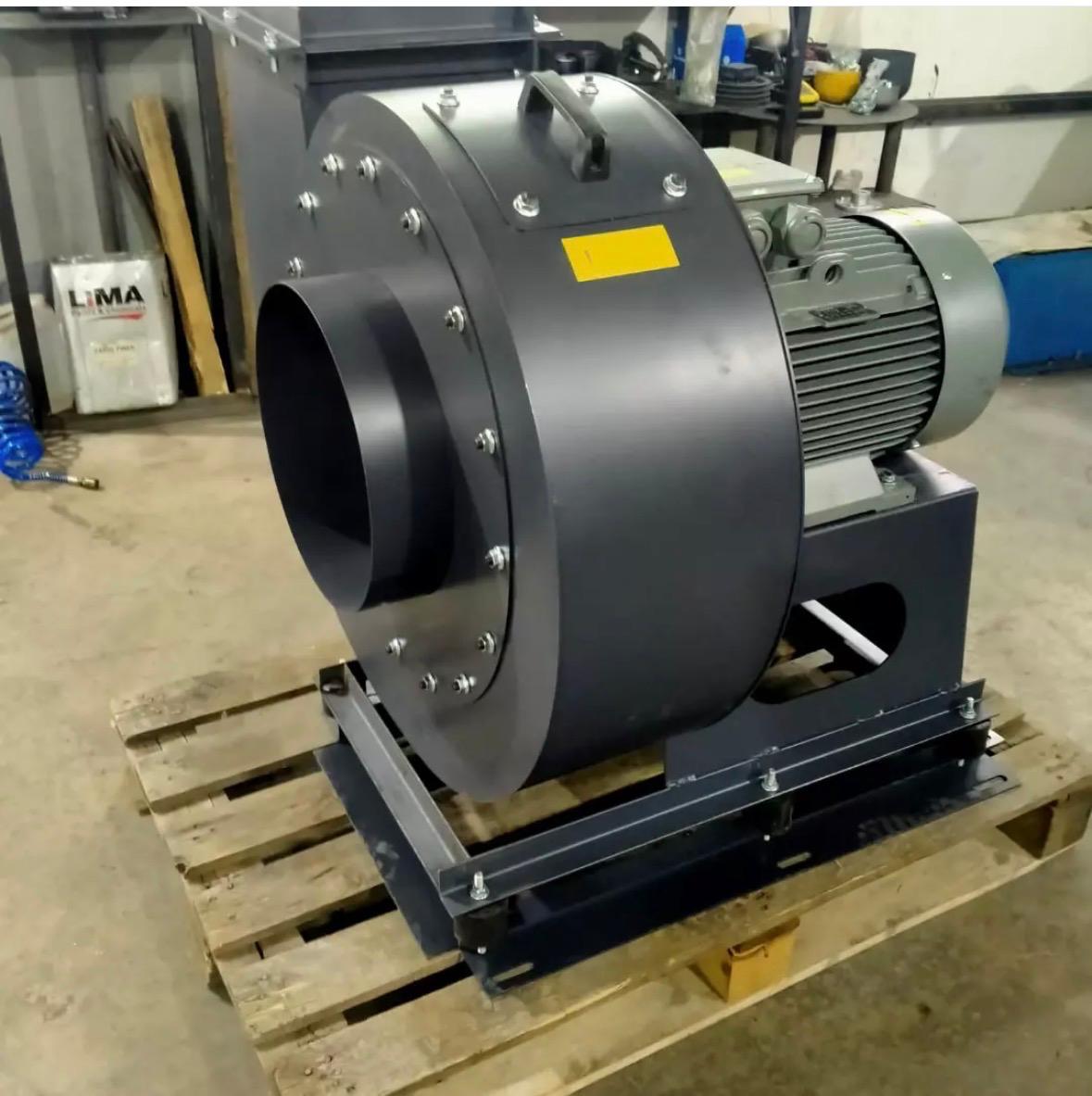

Kazan baca gazı ID fan (cebri çekişli aspiratör) ve yüksek sıcaklık dayanımlı tahrik motoru

ID Fan Nedir ve Motoru Neden Zorlanır?

ID fan (induced draft / cebri çekişli aspiratör), kazanın baca tarafına yerleştirilen ve baca gazını emerek dışarı atan büyük bir santrifüj fandır. Bu konumda fan, sıcak gaz akışının doğrudan etkisi altındadır ve fanı döndüren motor da bu sıcak ortama yakındır. Motorun karşılaştığı temel zorluklar şunlardır: yüksek ortam sıcaklığı nedeniyle soğutmanın zorlaşması, baca tozunun soğutma kanatçıklarını kaplaması, sürekli tam yükte çalışma ve büyük atalete sahip fan çarkını yol verirken zorlanma. Aspiratör ve toz toplama fanlarında motor seçimini aspiratör ve toz toplama fan motoru seçimi yazımızda, fan tipine göre güç seçimini santrifüj ve aksiyal fan motoru seçimi yazımızda ele aldık.

Yüksek Sıcaklık ve Güç Düşümü (Derating)

Elektrik motorları, standart olarak 40°C ortam sıcaklığında anma güçlerini verecek şekilde tasarlanır. ID fan motoru çoğu zaman bunun üzerinde bir ortam sıcaklığında çalışır; çünkü kazan dairesi ve baca çevresi sıcaktır. Ortam sıcaklığı 40°C'yi aştıkça motorun güvenle verebileceği güç düşer; buna derating (güç düşümü) denir. Örneğin 50°C'de bir motorun verebileceği güç anma değerinin altına iner; bu da ya bir üst güçte motor seçmeyi ya da motoru daha düşük yükte çalıştırmayı gerektirir. Bu hesabın doğru yapılması ID fan motorunun ömrünü doğrudan belirler. Derating hesabını yüksek rakım ve sıcak ortam derating ve yüksek ortam sıcaklığında derating yazılarımızda adım adım açıkladık.

F ve H İzolasyon Sınıfı

Yüksek sıcaklıkta çalışan ID fan motorunda izolasyon sınıfı kritik öneme sahiptir. F sınıfı (155°C) izolasyon standarttır; ancak çok sıcak ortamlarda H sınıfı (180°C) izolasyon tercih edilmelidir; çünkü H sınıfı daha yüksek bir sıcaklık rezervi sunar. İdeal yaklaşım, F/H izolasyon ile birlikte düşük bir sıcaklık artışı sınıfı seçerek izolasyonun altında geniş bir güvenlik payı bırakmaktır. İzolasyon sınıfını sıcak ve tozlu ortamda izolasyon sınıfı ve sıcaklık artışının ömre etkisini ısınma sınıfı (80K) yazılarımızda bulabilirsiniz.

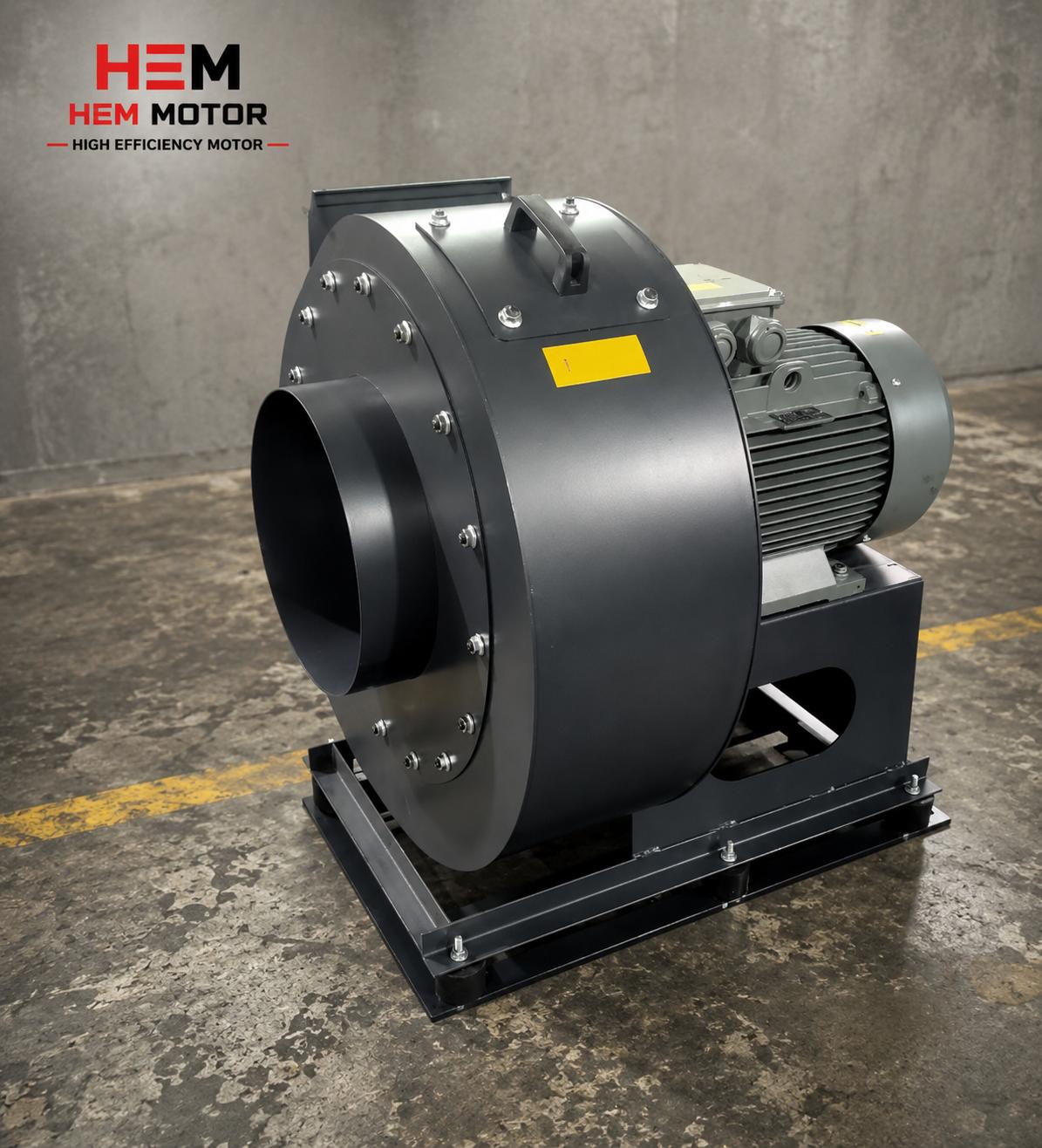

ID fan motorunda toz korumalı IP55 gövde, soğutma fanı ve büyük güç tahrik detayı

Toz ve IP Koruma: IP55, IP65

Baca gazı ortamında havada asılı kül, kurum ve toz partikülleri motorun yüzeyine yapışır ve soğutma kanatçıklarını kaplayarak ısı atımını zorlaştırır. Bu yüzden ID fan motorunda en az IP55 koruma standarttır; çok ince ve agresif tozun olduğu uygulamalarda IP65 önerilir. Kanatçıkların düzenli temizliği, seçilen IP sınıfından bağımsız olarak motor ömrünü uzatan en önemli bakım adımıdır. IP sınıfı seçimini IP koruma sınıfı seçimi yazımızda, soğutma kanatçıklarındaki kir birikimini soğutma kanatçıkları ve kir birikimi yazımızda ele aldık. Soğutma kulesi ve dış ortam fanlarında IP konusunu soğutma kulesi ve chiller fan motorları yazımızda işledik.

Sürekli Görev (S1) ve Soğutma Yöntemi

ID fan, tesis çalıştığı sürece kesintisiz döner; yani görev tipi S1 (sürekli çalışma) ve çoğu zaman tam yüke yakındır. Sürekli çalışmada motorun ürettiği ısının etkin şekilde atılması şarttır. Standart motorlarda kendi mil ucundaki fanın hava üflediği IC411 soğutma kullanılır; ancak çok yüksek sıcaklık ya da düşük devirli uygulamalarda, motor devrinden bağımsız bir dış fan (IC416, ayrı motorlu zorlanmış soğutma) gerekebilir. Soğutma yöntemlerini soğutma yöntemleri (IC411 ve IC416) yazımızda, görev tipini görev tipi (S1-S6) seçimi yazımızda ayrıntılı açıkladık. Sargı sıcaklığını izlemek için PT100 ve PTC ile sıcaklık izleme yazımız önemlidir.

Büyük Güç ve Devir Seçimi

ID fanlar genellikle büyük güç ister; kazan kapasitesi büyüdükçe baca gazı debisi ve dolayısıyla fan gücü artar. HEM Motor gamında bu uygulamalar için 0,55 kW'tan 355 kW'a kadar IE3 ve IE4 pik döküm gövdeli motorlar kullanılır. Fan motorlarında devir seçimi, fanın çalışma noktasına göre yapılır; çoğu ID fan 1500 d/dk (4 kutup) ya da 1000 d/dk (6 kutup) çalışır. Büyük güçte tedarik planlamasını 90 kW üzeri büyük güç motor tedariki ve 160 ve 200 kW büyük güç motor seçimi yazılarımızda, fan motoru gücü hesabını motor gücü hesabı yazımızda bulabilirsiniz. Verimli motorun fanda sağladığı tasarrufu yüksek verimli motor + frekans sürücüsü yazımızda işledik.

Fan Atalet Yükü ve Yol Verme

Büyük ID fan çarkları yüksek atalete sahiptir; bu da yol verme süresini uzatır ve motor sargısını ısıtır. Bu yüzden büyük güçlerde yıldız-üçgen ya da yumuşak yol verici (soft starter) tercih edilir; böylece kalkış akımı ve mekanik şok azalır. Yol verme yöntemlerini yıldız-üçgen mi softstarter mı ve kalkış akımını kalkış akımı (LRA) yazılarımızda ele aldık. Frekans sürücüsü ile devir ayarı, hem yol vermeyi yumuşatır hem de fanda büyük enerji tasarrufu sağlar; afinite yasasıyla VFD tasarrufu yazımız bunu açıklar.

İlgili Sektör ve Ürün Sayfaları

ID fan, çimento, kireç, döküm, asfalt ve cam gibi yüksek sıcaklıkla çalışan tesislerin tamamında bulunur. çimento fabrikası elektrik motorları, kireç ocağı ve kalsinasyon motorları, asfalt plenti motorları, cam ve seramik fabrikası motorları ve haddehane ve döküm tesisi motorları yazılarımız doğrudan ilgilidir. Atık yakma tarafı için atık yakma ve kompost tesisi motorları yazımıza, tüm ürün gamımız için HEM Motor ana sayfasına ulaşabilirsiniz.

FD Fan ile ID Fan Farkı ve Konum Etkisi

Bir yakma sisteminde iki tür çekiş fanı bulunur: FD fan (forced draft, cebri üflemeli) ve ID fan (induced draft, cebri çekişli). FD fan, yanma için gereken temiz havayı kazana iter ve nispeten temiz, soğuk hava ile çalışır; bu yüzden motoru daha az zorlanır. ID fan ise yanma sonrası oluşan sıcak ve kirli baca gazını çeker; dolayısıyla çok daha zorlu termal ve tozlu koşullarda çalışır. İki fanın dengeli çalışması, kazan içinde doğru basıncın korunması için kritiktir. ID fan motorunun seçimi, FD fana göre her zaman daha muhafazakar yapılmalı; daha yüksek izolasyon sınıfı, daha iyi toz koruması ve daha geniş derating payı bırakılmalıdır. Fan motoru gücünün debiye ve basınca göre hesabını motor gücü hesabı yazımızda, santrifüj ve aksiyal fan motoru seçimini santrifüj ve aksiyal fan motoru seçimi yazımızda detaylandırdık.

Yüksek sıcaklık fan motorlarında bir diğer kritik nokta, motor ile sıcak fan gövdesi arasındaki ısı iletimidir. Motor, fanın sıcak miline kaplin ya da doğrudan bağlandığında, sıcaklık mil üzerinden motorun rulmanına ve sargısına iletilebilir. Bu yüzden büyük ID fan uygulamalarında ısı bariyeri, ısı kalkanı ya da motor ile fan arasında uygun mesafe bırakan tasarımlar tercih edilir. Tünel ve yüksek sıcaklık duman tahliye uygulamalarındaki F300/F400 sınıfı yüksek sıcaklık dayanımlı motor mantığını tünel ve jet fan motoru yazımızda, duman tahliye fanlarını duman tahliye fan motoru yazımızda ele aldık.

Enerji Verimliliği ve VFD ile Çekiş Kontrolü

ID fan, tesisin en çok enerji tüketen ekipmanlarından biridir; çünkü büyük güçte ve sürekli çalışır. Bu yüzden ID fanda enerji verimliliği doğrudan işletme maliyetini etkiler. Geleneksel sistemlerde çekiş, fan girişindeki bir damper (klape) ile kısılarak ayarlanır; bu yöntem basit ama enerji açısından çok israflıdır, çünkü motor tam güçte çalışmaya devam eder. Bunun yerine bir frekans sürücüsü (VFD) ile fan devrini düşürmek, afinite yasası gereği güç tüketiminde çok daha büyük bir azalma sağlar: devri yüzde 20 düşürmek, güç tüketimini kabaca yarı yarıya azaltabilir. Bu nedenle yeni ID fan tesislerinde damper yerine VFD kontrolü ve yüksek verimli (IE3/IE4) motor tercih edilmesi, kısa sürede kendini amorti eder. VFD ile fan tasarrufunu afinite yasasıyla VFD tasarrufu ve yüksek verimli motorun fandaki kazancını yüksek verimli motor + frekans sürücüsü yazılarımızda ayrıntılı açıkladık. VFD kullanıldığında motorda ek ısınma ve yatak akımı riskine karşı VFD ve harmonik kaynaklı ısınma yazımıza bakmanızı öneririz.

Tedarik, Büyük Güç Planlaması ve Yedek Motor

ID fan, kazan ve fırın sisteminin can damarıdır; arızalandığında yalnızca fan değil, çoğu zaman tüm yakma sistemi güvenlik nedeniyle durur. Bu yüzden büyük güçlü ID fan motorlarında tedarik planlaması ve yedek motor stratejisi kritik öneme sahiptir. Büyük güçlü motorlar genellikle uzun teslim süresine sahip olabildiğinden, kritik tesisler için bir yedek motor bulundurmak ya da tedarik sözleşmesiyle güvence almak akıllıcadır. Büyük güçte termin, nakliye ve devreye alma planını 90 kW üzeri büyük güç motor tedariki ve 160 ve 200 kW büyük güç motor seçimi yazılarımızda, kritik yedek motor listesini kritik yedek motor listesi yazımızda ele aldık. Mevcut bir ID fan motorunu yenilerken etiket bilgilerini birebir eşleştirmek, yeni motorun fana ve şaseye sorunsuz uyması için şarttır; bu konuyu etiket eşleştirme ile yanlış motoru önleme yazımızda anlattık. Eski marka bir motoru eşdeğeriyle değiştirme yöntemini eski marka motoru birebir değiştirme yazımızda, yüksek verimli motora geçişin sağladığı enerji tasarrufunu ise eski motoru IE4 ile değiştirmenin geri ödemesi yazımızda bulabilirsiniz.

Devreye Alma, Titreşim ve Periyodik Kontrol

ID fan motoru devreye alınırken birkaç kritik kontrol yapılmalıdır. İlk olarak fanın dönüş yönü doğrulanmalı; yanlış yönde dönen bir fan, beklenen çekişi sağlayamaz ve motoru gereksiz yere zorlar. İkinci olarak, büyük fan çarkı nedeniyle ilk çalıştırmada titreşim ölçülmeli ve kabul değerleri içinde kaldığı doğrulanmalıdır; aşırı titreşim hem balans sorununa hem de montaj hatasına işaret edebilir. Sürekli çalışan bir ID fanda titreşim ve sargı sıcaklığı düzenli izlenmeli, soğutma kanatçıkları periyodik olarak tozdan temizlenmelidir. Dönüş yönü ve faz sırasını dönüş yönü ve faz sırası yazımızda, titreşim kabul değerlerini ISO 10816 titreşim kabul değerleri yazımızda, devreye alma adımlarını devreye alma ve ilk çalıştırma kontrol listesi yazımızda ele aldık. Sıcak ve tozlu ortamda motorun erken arızasını önlemek için periyodik bakım takvimi yazımız temel bir rehberdir.

Sıkça Sorulan Sorular

ID fan motorunda derating neden bu kadar önemli?

Elektrik motorları 40°C ortam sıcaklığında anma gücünü verecek şekilde tasarlanır. ID fan motoru kazan dairesi ve baca çevresinde çoğu zaman bunun üzerinde sıcaklıkta çalışır. Ortam sıcaklığı arttıkça motorun güvenle verebileceği güç düşer; eğer bu derating hesaplanmazsa motor sürekli sınırda çalışır, aşırı ısınır ve erken yanar. Doğru seçim, ortam sıcaklığına göre bir üst güçte ya da daha yüksek izolasyon sınıfında motor tercih etmektir.

F sınıfı mı H sınıfı izolasyon mu seçmeliyim?

F sınıfı (155°C) izolasyon birçok ID fan uygulaması için yeterlidir ve standarttır. Ancak ortam ve gaz sıcaklığının çok yüksek olduğu uygulamalarda H sınıfı (180°C) izolasyon tercih edilmelidir; çünkü H sınıfı daha geniş bir sıcaklık rezervi sunarak motoru aşırı ısınmaya karşı korur. En sağlam yaklaşım, F/H izolasyonla birlikte düşük bir sıcaklık artışı sınıfı seçerek güvenlik payını artırmaktır.

Sürekli çalışan ID fan motorunda hangi soğutma gerekir?

Çoğu ID fan motorunda mil ucundaki fanın hava üflediği standart IC411 soğutma yeterlidir. Ancak çok yüksek sıcaklık ya da düşük devirli uygulamalarda, motor devrinden bağımsız çalışan dış fanlı zorlanmış soğutma (IC416) gerekebilir; çünkü düşük devirde motorun kendi fanı yeterli hava üfleyemez. Hangi soğutmanın gerektiği, ortam sıcaklığına, devire ve görev tipine göre belirlenir.

Teklif Alın

Baca gazı ID fanınız için doğru derating hesabı, F/H izolasyon, IP koruma ve büyük güçte IE3/IE4 pik döküm motoru birlikte seçelim. Ortam sıcaklığınızı, fan debisini, gerekli gücü ve mevcut motor etiketinizi paylaşın; uygun motoru ve teslim süresini belirleyelim. Hemen iletişim sayfamızdan ulaşın veya +90 (532) 345 49 86 numaralı telefondan bizi arayın. Doğru teklif için teklif isterken verilecek bilgiler yazımıza göz atabilirsiniz.

Satın Alma ve Seçim Kontrol Listesi

  • Ortam ve gaz sıcaklığı belirlendi mi, derating hesabı yapıldı mı?
  • Gerekli güç (kW) fan debisi ve basıncına göre hesaplandı mı?
  • F veya H izolasyon sınıfı ortam sıcaklığına göre seçildi mi?
  • Toz ortamı için IP55/IP65 koruma seçildi mi?
  • Görev tipi S1 (sürekli) doğrulandı mı?
  • Soğutma yöntemi (IC411/IC416) sıcaklık ve devire göre belirlendi mi?
  • Fan ataletine uygun yol verme yöntemi (yıldız-üçgen, soft starter) seçildi mi?
  • Devir/kutup (4 veya 6 kutup) fanın çalışma noktasına göre seçildi mi?
  • Soğutma kanatçıklarının periyodik temizliği planlandı mı?
  • PT100/PTC sıcaklık izleme ve termik koruma eklendi mi?
