Kireç ocağı ve kalsinasyon tesisleri, elektrik motoru açısından en zorlu sanayi ortamlarından biridir: yüksek sıcaklık, yoğun kireç ve taş tozu, ağır mekanik yük ve kesintisiz çalışma bir aradadır. Bu tesislerde çalışan döner fırın ana tahrik motorları, brülör (yanma havası) fanları ve öğütücü/değirmen motorları, yanlış seçildiğinde sık arızalanır ve tüm üretimi durdurur; kalsinasyon prosesi kesintisiz çalıştığı için her duruş ciddi maliyet doğurur. Doğru motor seçimi; yüksek tork kapasitesi, sıcak ve tozlu ortama uygun izolasyon (H sınıfı) ve koruma (IP65), uygun yol verme yöntemi ve sağlam pik döküm gövde kararlarının ortamla örtüşmesiyle başlar. Bu yazıda kireç ocağı ve kalsinasyon tesisinin üç kritik motor grubunu (döner fırın ana tahrik, brülör/yanma havası fanı, öğütücü/değirmen) ayrı ayrı ele alıp her biri için güç (kW), devir, redüktör, izolasyon, koruma sınıfı ve gövde tipi açısından doğru motoru nasıl seçeceğinizi anlatıyoruz. HEM Motor, 1979''dan bu yana üretim yapan bir elektrik motoru fabrikası olarak, kireç ve kalsinasyon tesisleri için sıcak ve tozlu ortama dayanıklı motorları Türkiye stoğundan hızlı teslimatla tedarik eder.

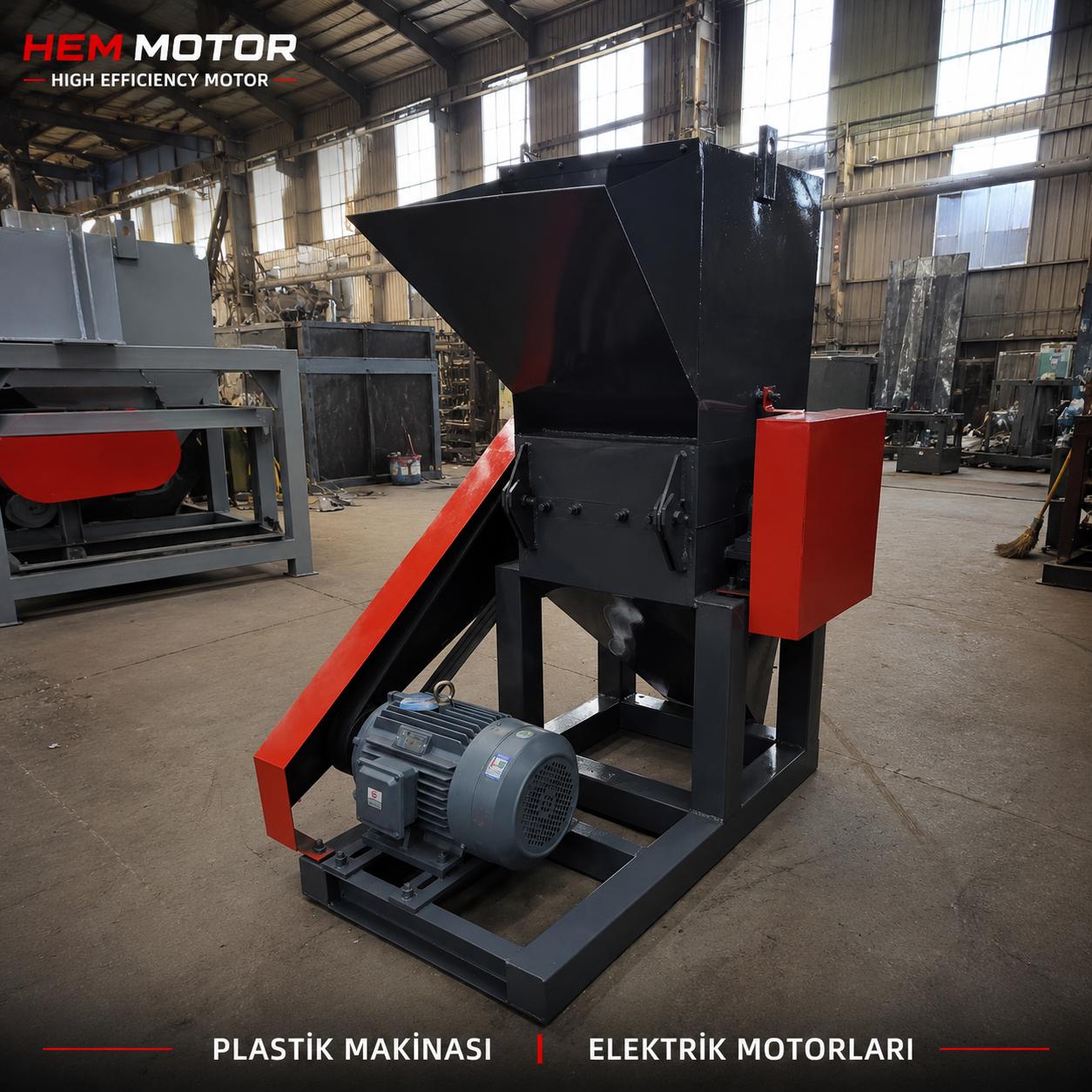

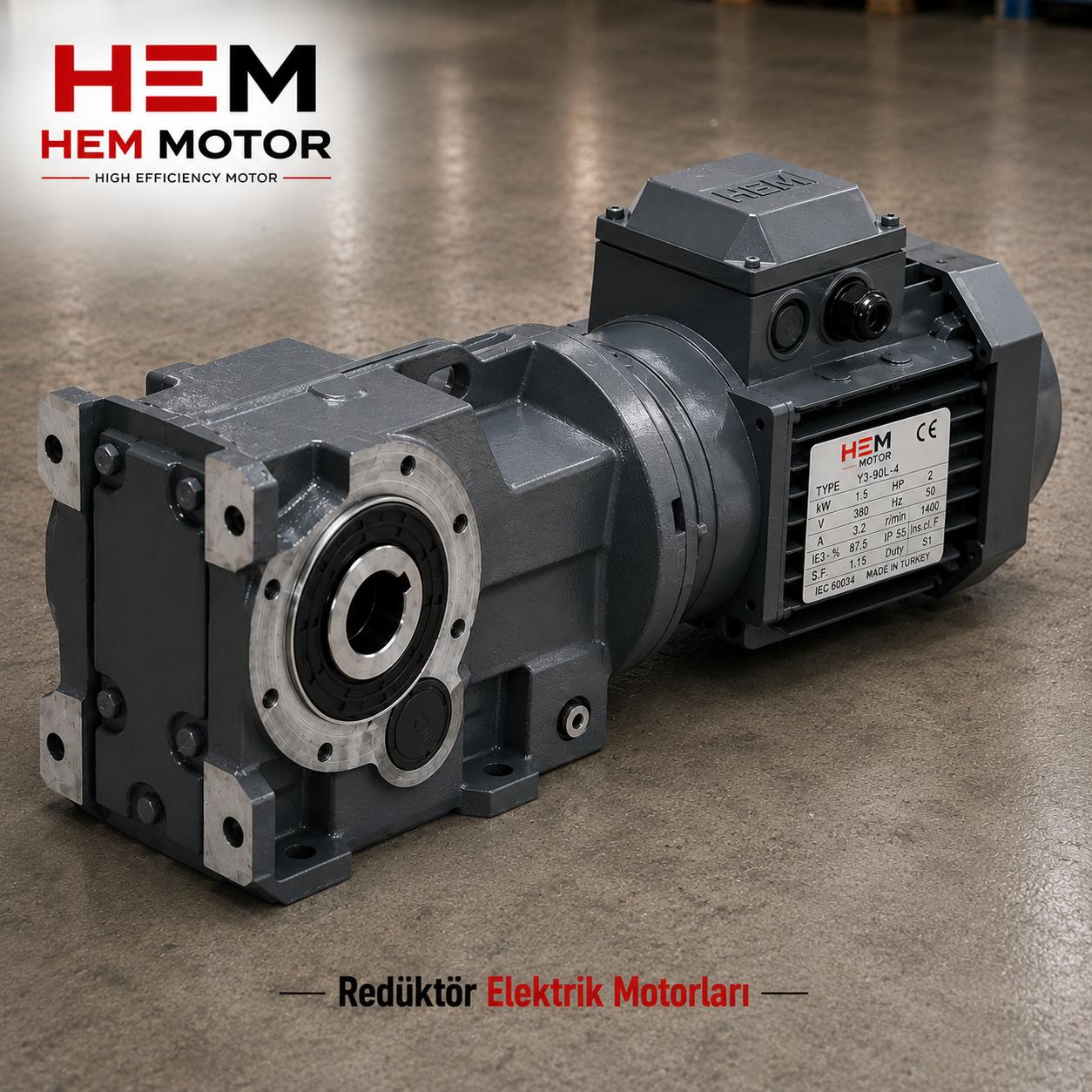

Kireç ocağı döner fırın ve kalsinasyon tesisi elektrik motorları

Kalsinasyon Tesisinde Ortam ve Yük Koşulları

Kalsinasyon, kireç taşının (kalsiyum karbonat) yüksek sıcaklıkta kalsiyum oksite dönüştürülmesi işlemidir ve 900 °C üzerindeki fırın sıcaklıkları çevredeki ortam sıcaklığını da yükseltir. Buna ek olarak tesis boyunca kireç ve taş tozu havada yoğun şekilde bulunur. Bu iki etken (yüksek sıcaklık ve yoğun toz), motor seçiminde iki kararı öne çıkarır: izolasyon sınıfı ve koruma sınıfı. Fırın çevresinde ve brülör bölgesinde çalışan motorlar için H sınıfı izolasyon (180 °C''ye kadar) tercih edilmelidir; standart F sınıfı bu kadar sıcak ortamda yetersiz kalabilir. Kalsinasyon tesisinin bir diğer zorluğu, prosesin kesintisiz çalışmasıdır: fırın bir kez devreye alındıktan sonra günlerce, hatta haftalarca durmadan çalışır. Bu nedenle tüm kritik motorların sürekli çalışmaya (S1) uygun, ısınmaya dayanıklı ve yüksek görev faktörlü seçilmesi gerekir; bir motorun beklenmedik arızası tüm hattı durdurur ve fırının yeniden ısıtılması ciddi zaman ve enerji kaybına yol açar. Sıcak ve tozlu ortamda izolasyon sınıfının ömrü nasıl etkilediğini sıcak ve tozlu ortamda motor izolasyon sınıfı ve pik döküm gövde yazımızda; F ve H sınıfı farkını ise IE3 motorlarda sargı ve izolasyon sınıfı (F/H) yazımızda ele aldık.

Yoğun toz nedeniyle koruma sınıfı kritik öneme sahiptir. Standart sanayi motorlarında IP55 kabul edilirken, kireç ve taş tozunun çok ince ve yoğun olduğu kalsinasyon tesislerinde IP65 (tam toz geçirmez) tercih edilmelidir; ince toz motora girerse sargıyı yalıtır, soğutmayı engeller ve rulmanı aşındırır. Konkasör ve maden sahalarında toz sızdırmazlığı ve IP65/IP66 korumayı konkasör motorunda toz sızdırmazlığı ve IP65/IP66 koruma yazımızda; taş ocağı ve maden sahasında genel motor korumasını ise taş ocağı ve maden sahasında motor koruma yazımızda ayrıntılı anlattık. Bu tesislerin tozlu ortamına genel bir bakış için gübre ve kireç tesisi elektrik motorları ve tozlu ortam IP koruma tedariki yazımız da yararlıdır.

Döner Fırın Ana Tahrik Motorları

Döner fırın (rotary kiln), kireç taşının içinden geçerek kalsine olduğu, hafif eğimli ve sürekli dönen büyük çaplı bir silindirdir. Bu silindiri döndüren ana tahrik motoru, kalsinasyon tesisinin en kritik ve en yüksek torklu motorudur. Fırın çok ağır olduğundan ve malzeme yüklü olarak da dönmesi gerektiğinden, tahrik son derece yüksek kalkış torku ister. Bu nedenle döner fırın ana tahriki her zaman redüktörlü (büyük redüksiyon oranlı) bir sistemle çözülür: motorun yüksek devri, çok kademeli redüktörle dakikada birkaç devire kadar düşürülür ve çıkış torku katlanarak artar. Motor gücü fırın çapına, uzunluğuna ve yüküne bağlı olarak geniş bir aralıkta (onlarca kW''tan birkaç yüz kW''a kadar) seçilir. Yüksek tork ve ağır hizmet tedarikini maden ve cevher değirmeni motorları: yüksek tork ve ağır hizmet yazımızda ele aldık.

Döner fırın tahrikinde yol verme yöntemi de kritiktir. Yüksek atalet ve ağır yük nedeniyle motora doğrudan yol vermek (DOL) büyük güçlerde aşırı kalkış akımı çeker; bu nedenle yıldız-üçgen, soft starter ya da frekans sürücüsü (VFD) ile yumuşak yol verme tercih edilir. VFD aynı zamanda fırın dönüş hızını prosese göre ayarlama imkanı verir. Yol verme yöntemlerini ve büyük güçlü tahriklerde kalkış akımı sorununu konkasör motoruna yol verme: soft starter, yıldız-üçgen ve doğrudan yol verme yazımızda anlattık. Ağır ve darbeli yükte motor seçiminde volan ve atalet etkisini ise darbeli yükte motor seçimi: volan, atalet ve konkasör tahriki yazımızda ele aldık. Büyük güçlü motorların termin ve nakliye planlamasını 90 kW üzeri büyük güç motor tedariki yazımızda bulabilirsiniz.

Döner fırın tahrikinde motorun sürekli ve kesintisiz çalışması beklenir; bu nedenle görev tipi S1 sürekli çalışma olmalı, soğutması yüksek ortam sıcaklığına göre boyutlandırılmalıdır. Fırın gövdesinden yayılan radyasyon ısısı motorun çalışma sıcaklığını yükselttiği için, motorun anma gücünü bir miktar düşürerek (derating) seçmek doğru bir yaklaşımdır. Ayrıca büyük güçlü fırın tahrik motorları çoğunlukla 6 veya 8 kutuplu, düşük devirli seçilir; düşük giriş devri, redüktörün ulaşması gereken redüksiyon oranını azaltır ve tahrik sisteminin verimini artırır. Bu motorların ağırlığı ve büyüklüğü nedeniyle montaj, taşıma ve devreye alma planlaması da önceden yapılmalıdır; kritik bir fırın tahrik motorunun yedeğinin stokta bulundurulması, olası bir arızada günler süren üretim kaybını önler.

Brülör ve Yanma Havası Fan Motorları

Kalsinasyon fırınında yakıtın yanması için gerekli havayı sağlayan brülör (yanma havası) fanları, tesisin verimini doğrudan etkileyen kritik motorlardır. Bu fanlar fırına basınçlı yanma havası besler ve sürekli, yüksek debide çalışır. Brülör fan motorları sıcak ortamda görev yaptığı için H sınıfı izolasyon ve IP65 koruma önerilir. Fan motorları genellikle orta-büyük güç bandında (7,5-90 kW), 1500 veya 3000 d/dk devirde seçilir; istenen hava debisi ve basıncına göre devir ve güç belirlenir. Sürekli çalışan fanlarda verim sınıfı doğrudan enerji maliyetine yansır; bu nedenle IE3, mümkünse IE4 süper premium motor uzun vadede ciddi tasarruf sağlar. Brülör fanının debisi yanma verimini doğrudan etkilediğinden, çoğu modern kalsinasyon tesisinde fan devri frekans sürücüsüyle ayarlanır; böylece yakıt-hava oranı prosese göre optimize edilir ve önemli ölçüde enerji tasarrufu sağlanır. Aspirasyon ve toz toplama tarafındaki fan motorlarını aspiratör ve toz toplama fan motoru seçimi yazımızda ele aldık.

Brülör fanının yanı sıra, fırından çıkan sıcak baca gazlarını ve tozları çeken aspiratör fanları da tesisin önemli motor grubudur. Bu aspiratör motorları hem yüksek sıcaklığa hem de aşındırıcı toza maruz kalır; bu nedenle H izolasyon, IP65 koruma ve pik döküm gövde standart kabul edilmelidir. Çimento fabrikalarında değirmen, fan ve konveyör motorlarını topluca ele aldığımız çimento fabrikası elektrik motorları yazımız, benzer proses akışına sahip kireç tesisleri için de yol göstericidir. Alçı ve alçıpan tarafında kalsinasyon fanı ve karıştırıcı motorlarını ele aldığımız alçı ve alçıpan fabrikası elektrik motorları yazımız da benzer kalsinasyon prosesini içerir.

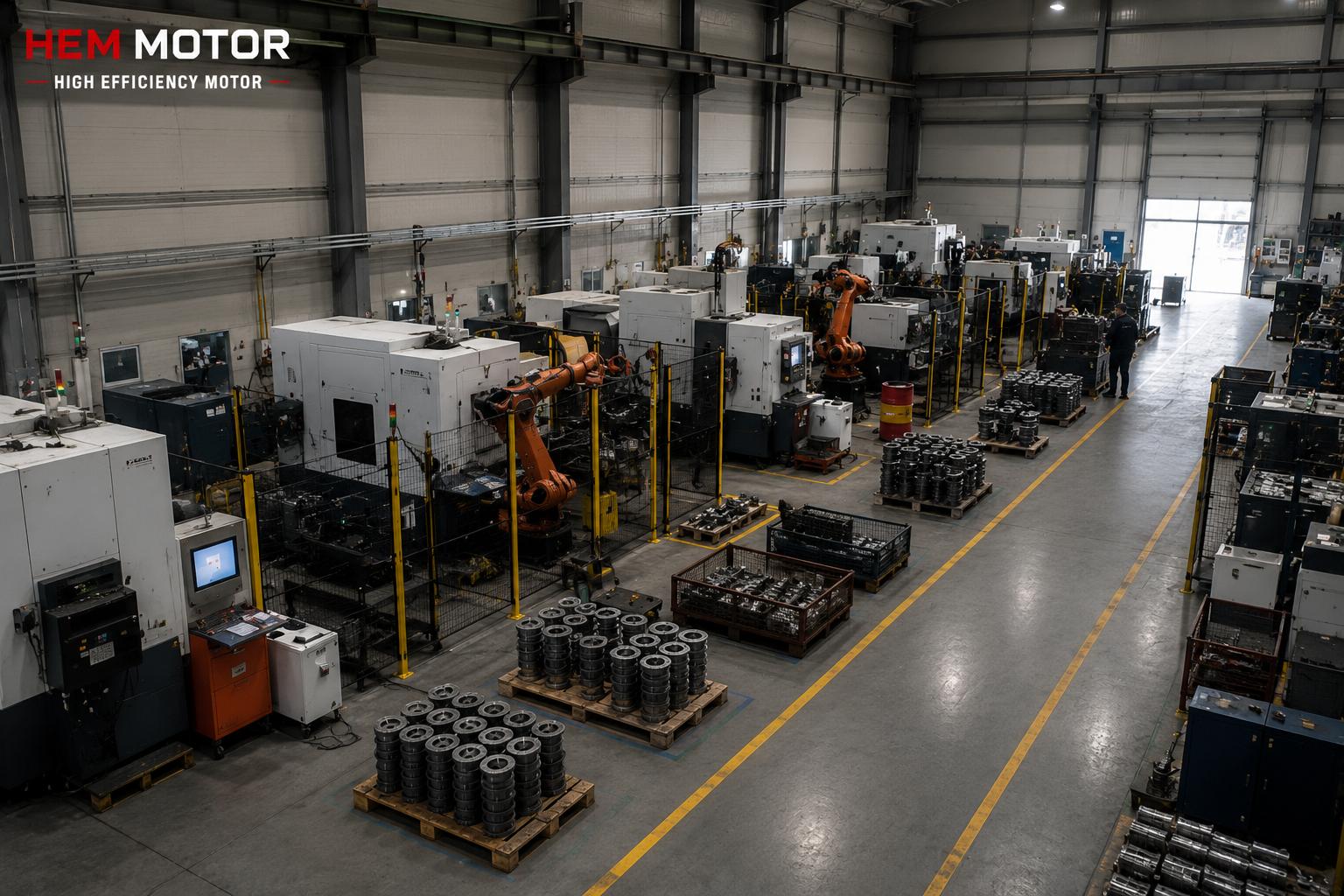

Brülör yanma havası fan motoru ve kireç öğütücü değirmen tahrik motoru

Öğütücü ve Değirmen Motorları

Kalsine olmuş kireç, çoğu tesiste istenen inceliğe öğütülerek sönmüş kireç (kalsiyum hidroksit) veya çeşitli ürünlere dönüştürülür. Bu öğütme işlemi, yüksek torklu ve ağır hizmet motorlarıyla çalışan değirmenlerle (bilyalı değirmen, çekiçli değirmen, vals) yapılır. Öğütücü motorları, malzemenin sürekli ve değişken yükü altında çalıştığı için yüksek kalkış momenti ve sağlam mekanik yapı ister. Bu nedenle pik döküm gövde, güçlendirilmiş rulman yapısı ve yüksek tork kapasitesi belirleyicidir. Öğütücü motorları geniş bir güç aralığında (11-355 kW) seçilebilir; devir genellikle 1000-1500 d/dk arasındadır ve istenen öğütme hızına göre redüktörle de düşürülebilir. Maden ve cevher değirmenlerinde yüksek tork tedarikini maden ve cevher değirmeni motorları yazımızda; konkasör ve taş kırma tesisi motor seçimini ise konkasör ve taş kırma tesisi için elektrik motoru seçimi yazımızda ayrıntılı ele aldık.

Öğütücü tahrikinde redüktör seçimi de önemlidir; düşük çıkış devri ve yüksek tork gereken yerlerde konik helisel redüktör tercih edilir. Redüktöre uygun IEC gövde ve flanş eşleştirmesini sonsuz dişli ve NMRV redüktöre hangi motor uyar yazımızda anlattık. Öğütücü ve değirmen motorlarında toz ve darbe nedeniyle rulman ömrü kritiktir; konkasör ve değirmen motorunda rulman ömrünü darbe, toz ve yağlama açısından konkasör ve değirmen motorunda rulman ömrü yazımızda ele aldık. Tüm öğütücü ve fırın çevresi motorlarında, ince toza karşı IP65 koruma ve düzenli soğutma kanatçığı temizliği şarttır.

Öğütücü motorunun gücü, öğütülen malzemenin sertliğine, istenen inceliğe ve hat kapasitesine göre belirlenir. Aynı değirmen için yetersiz güçlü bir motor seçilirse, motor sürekli aşırı yüklenir, ısınır ve kısa sürede arızalanır; gereğinden büyük güçlü bir motor ise hem ilk yatırımı artırır hem de kısmi yükte verimsiz çalışır. Bu nedenle doğru boyutlandırma kritiktir. Öğütücü ve değirmen tahriklerinde malzeme akışındaki dalgalanmalar motor yükünü ani olarak değiştirebilir; bu yüzden motorun bu dalgalanmaları termik olarak kaldırabilecek servis faktörüne ve sağlam mekanik yapıya sahip olması beklenir. Pik döküm gövde, hem yüksek mekanik dayanım hem de titreşim sönümleme sağlayarak rulman ve sargı ömrünü uzatır; bu da tozlu ve ağır hizmet ortamında toplam sahip olma maliyetini düşürür.

Kireç Ocağı ve Kalsinasyon Tesisi Motor Seçim Kontrol Listesi

  • İzolasyon sınıfı: Fırın ve brülör çevresinde H sınıfı (180 °C); diğer hatlarda en az F sınıfı izolasyon seçin.
  • Koruma sınıfı: İnce kireç/taş tozu nedeniyle IP65 (tam toz geçirmez) tercih edin.
  • Tork kapasitesi: Döner fırın ve öğütücüde yüksek kalkış momenti ve redüktörle yüksek çıkış torku şarttır.
  • Yol verme: Büyük güçlü tahriklerde soft starter, yıldız-üçgen veya VFD ile yumuşak yol verme kullanın.
  • Gövde malzemesi: Sıcak, tozlu ve ağır hizmet nedeniyle pik döküm gövde + güçlendirilmiş rulman seçin.
  • Verim sınıfı: Sürekli çalışan fan ve değirmenlerde IE3, mümkünse IE4 seçin.
  • Redüktör: Döner fırın ve düşük devirli öğütücülerde uygun oranlı redüktör; IEC uyumlu flanş.
  • Yedek planı: Kritik fırın tahriki, brülör fanı ve değirmen motorlarını stokta yedekleyin.

Sıkça Sorulan Sorular

Kireç ocağı motorlarında neden IP65 koruma gerekir?

Kireç ocağı ve kalsinasyon tesislerinde havadaki toz hem çok ince hem de çok yoğundur. Standart IP55 koruma toza karşı belli ölçüde korur ama tam toz geçirmez değildir; çok ince kireç tozu zamanla motorun içine girerek sargıyı yalıtabilir, soğutmayı engelleyebilir ve rulmanı aşındırabilir. IP65 koruma tam toz geçirmezlik sağlar ve her yönden gelen su jetine de dayanıklıdır. Bu nedenle ince ve yoğun tozun bulunduğu kireç ve kalsinasyon tesislerinde IP65 koruma tercih edilmeli, ayrıca soğutma kanatçıkları düzenli temizlenmelidir.

Döner fırın tahrikinde neden soft starter veya VFD kullanılır?

Döner fırın çok ağır ve yüksek ataletli bir yüktür; üstelik malzeme yüklü olarak da hareket etmesi gerekir. Büyük güçlü bir motora doğrudan yol vermek (DOL) çok yüksek kalkış akımı çeker, şebekeyi zorlar ve mekanik sistemde ani darbe yaratır. Soft starter veya frekans sürücüsü (VFD) ile yumuşak yol verme, kalkış akımını sınırlar ve fırının kademeli olarak hızlanmasını sağlar. VFD ayrıca fırın dönüş hızını prosese göre ayarlama imkanı verdiği için kalsinasyon tesislerinde sıkça tercih edilir.

Brülör fanı ile öğütücü motoru aynı izolasyon sınıfında mı olmalı?

İkisi de zorlu koşullarda çalışır, ancak öncelikleri biraz farklıdır. Brülör fanı doğrudan sıcak ortamda çalıştığı için izolasyon sınıfı (H) öne çıkar. Öğütücü motoru ise yüksek tork ve darbeli yük altında çalıştığı için mekanik dayanım (pik döküm gövde, güçlendirilmiş rulman) ve toz koruması (IP65) öne çıkar. Her iki grupta da sıcak ve tozlu ortam göz önüne alındığında H izolasyon ve IP65 korumayı standart kabul etmek, motorun ömrünü güvence altına alır.
