Pompa ve fan tesislerinde enerji faturasını düşürmenin en etkili yollarından biri, motoru sabit hızda çalıştırıp debiyi vana ile kısmak yerine, frekans sürücüsü (VFD) ile motorun devrini gerçek ihtiyaca göre düşürmektir. Bunun arkasındaki fizik, afinite yasası (benzerlik kanunları) olarak bilinir ve neden küçük bir devir düşüşünün büyük bir güç tasarrufu sağladığını açıklar. Bu rehberde afinite yasasını, kısma vanasıyla devir düşürme arasındaki farkı, %20 devir düşüşünün neden çok büyük bir kazanç sağladığını, IE4/IE5 + VFD kombinasyonunu ve doğru motor-sürücü seçimini kavramsal ve oransal olarak ele alıyoruz. Amacımız, somut bir rakamla değil, mühendislik mantığıyla; tesisinizdeki hangi pompa ve fanlarda devir kontrolünün gerçekten kazanç getireceğini, hangilerinde ise kazancın sınırlı kalacağını ayırt edebilmenizi sağlamaktır. Çünkü doğru uygulamada VFD, kısa sürede kendini amorti eden bir yatırıma dönüşürken; yanlış uygulamada beklenen tasarrufu vermez.

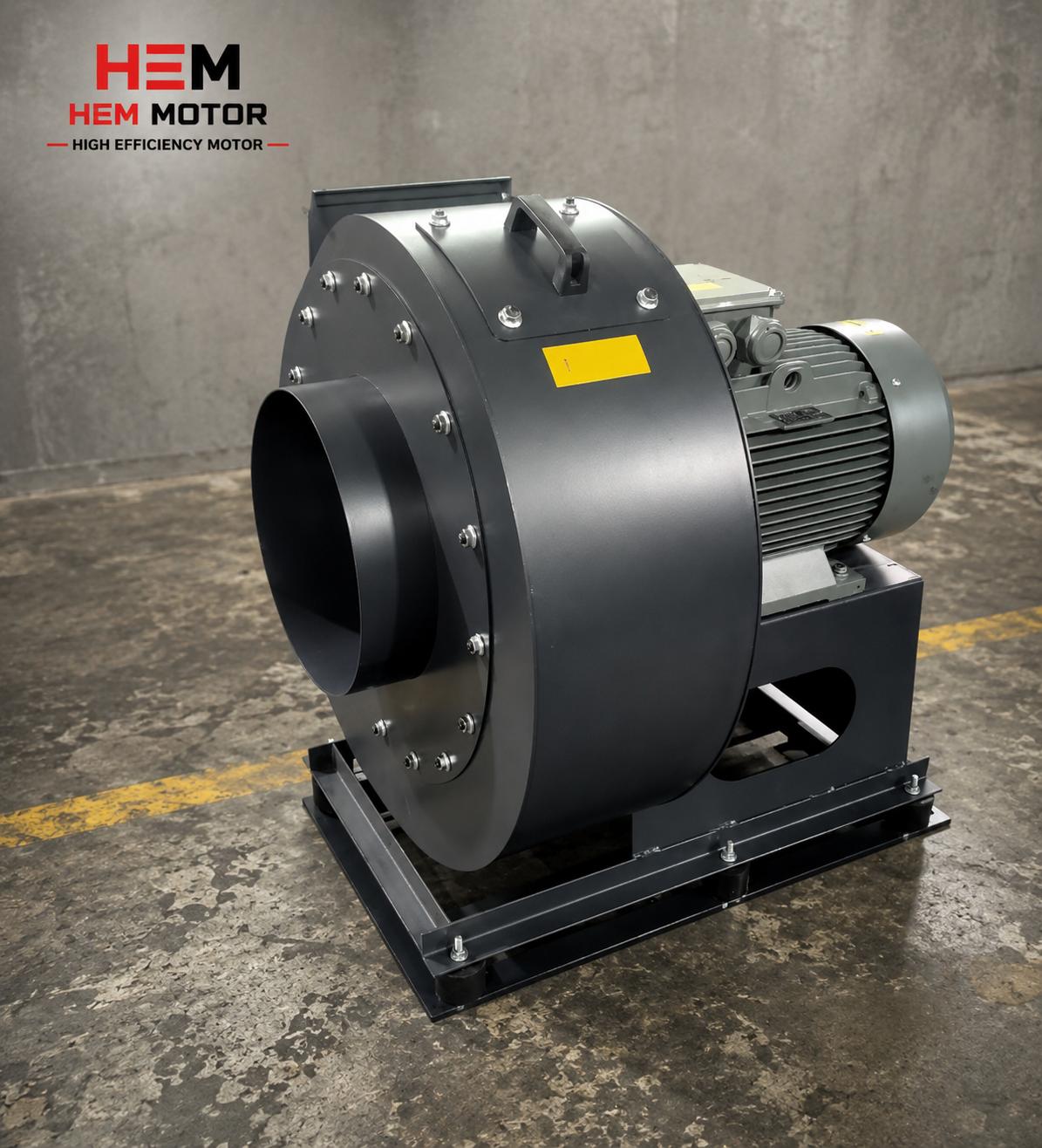

VFD ile pompa ve fanda afinite yasası devir debi basınç güç ilişkisi

Afinite Yasası (Benzerlik Kanunları) Nedir?

Santrifüj pompa ve fanlarda, devir (motorun dönme hızı) ile debi, basınç ve güç arasında çok güçlü bir ilişki vardır. Bu ilişki afinite yasasıyla tanımlanır:

  • Debi, devirle doğru orantılıdır: Devri yarıya düşürürseniz debi de yarıya iner.
  • Basınç, devrin karesiyle orantılıdır: Devri yarıya düşürürseniz basınç dörtte bire iner.
  • Güç, devrin küpüyle orantılıdır: Devri yarıya düşürürseniz güç sekizde bire iner.

İşte tüm tasarrufun sırrı bu üçüncü kuralda gizlidir: güç, devrin küpüyle değişir. Bu yüzden devirde yapılan küçük bir azalma, güçte (ve dolayısıyla enerji tüketiminde) çok daha büyük bir azalmaya dönüşür. Pompa ve fanın motorla ilişkisini santrifüj pompa motoru seçimi yazımızda ve santrifüj ve aksiyal fan motoru seçimi yazımızda ele aldık.

Kısma Vana ile Devir Düşürmenin Farkı

Bir pompa veya fanın debisini azaltmanın iki klasik yolu vardır ve aralarındaki fark enerji açısından çok büyüktür:

  • Kısma (boğma) vanası: Motor tam devirde çalışmaya devam eder, çıkıştaki vana kısılarak debi düşürülür. Bu yöntem, suyu adeta bir musluğu kısarak engellemeye benzer. Motor hâlâ neredeyse tam güç çeker; kısılan vanada enerji ısı ve türbülans olarak boşa harcanır.
  • Devir düşürme (VFD): Motorun devri elektronik olarak düşürülür, debi gerçekten azalır ve afinite yasası gereği güç küple orantılı olarak çok daha aza iner. Boşa harcanan enerji yoktur; motor sadece gereken kadar güç çeker.

Bu yüzden değişken debi gerektiren her uygulamada kısma vanası yerine VFD ile devir düşürmek, doğrudan enerji tasarrufu demektir. VFD ile asenkron motorun birlikte çalışmasını frekans sürücüsü (VFD) ile asenkron motor yazımızda, değişken/sabit tork ayrımını ise değişken devirli uygulamada motor seçimi yazımızda anlattık.

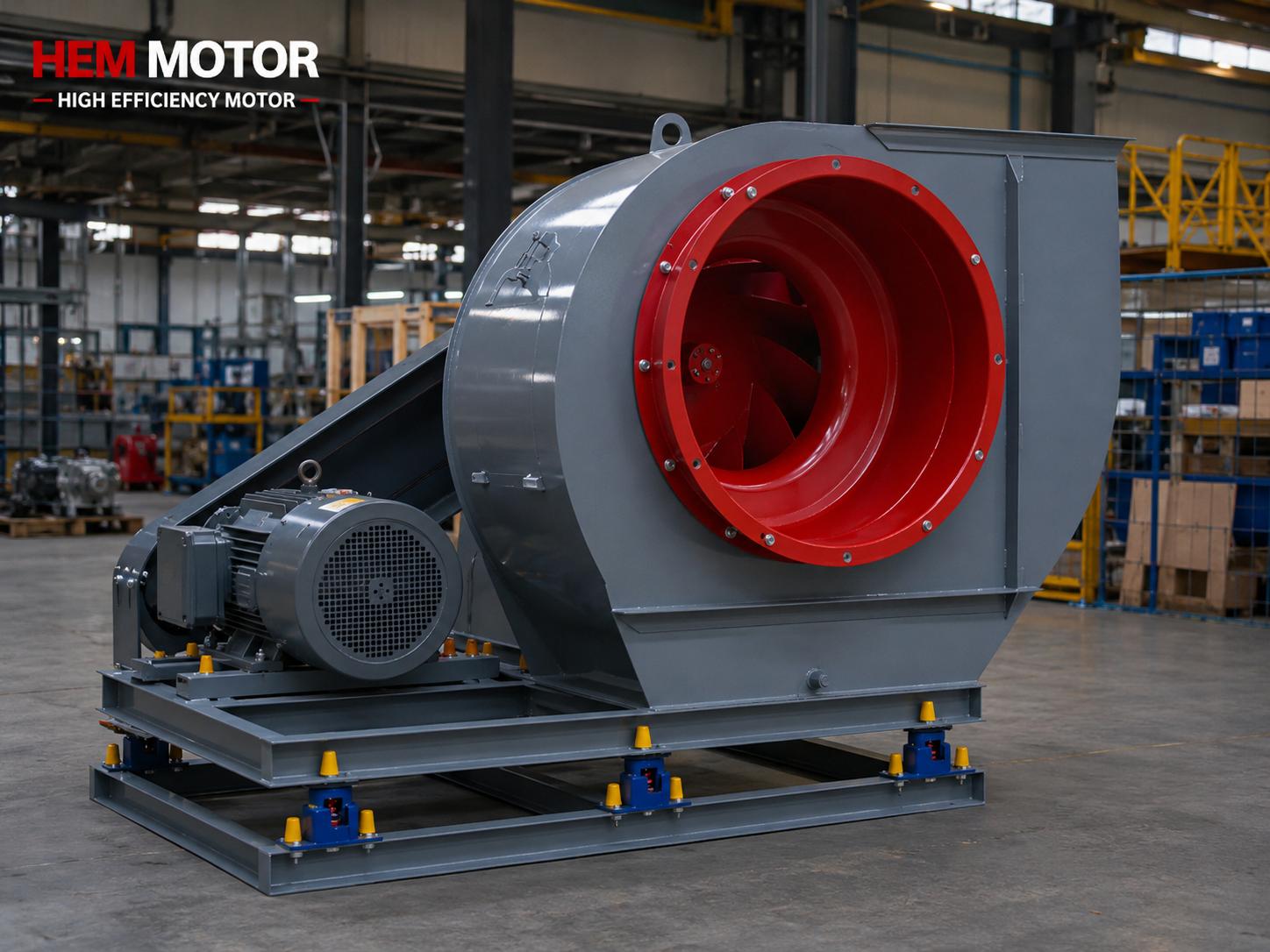

Kısma vana yerine VFD ile devir düşürmede enerji tasarrufu karşılaştırması

%20 Devir Düşüşünün Gerçek Kazancı

Afinite yasasının pratikteki etkisini somut bir oranla görelim. Diyelim ki bir fanın devrini sadece %20 düşürdünüz, yani devir orijinalin %80'ine indi. Güç, devrin küpüyle orantılı olduğundan:

  • Yeni güç, eski gücün yaklaşık %80 x %80 x %80 = yaklaşık yarısı kadar olur.
  • Yani devirde sadece %20'lik bir azalma, güçte yaklaşık %50'lik bir azalmaya dönüşür.

Bu, afinite yasasının en çarpıcı sonucudur: küçük bir hız azaltımı, çok büyük bir enerji tasarrufu sağlar. Üstelik bu tasarruf, motor yılda ne kadar çok saat çalışırsa o kadar büyük bir parasal kazanca dönüşür. Bu yüzden sürekli çalışan büyük pompa ve fanlarda VFD yatırımı genellikle hızlı geri öder. Enerji tasarrufunu ölçme ve belgeleme konusunu yıllık enerji tasarrufunu ölçme ve belgeleme yazımızda işledik. Yüksek verimli motor + sürücü kombinasyonunun pompa ve fanda sağladığı tasarrufu ise yüksek verimli motor + frekans sürücüsü yazımızda ayrıntılı anlattık.

Hangi Uygulamalarda Afinite Yasası Kazanç Sağlar?

Afinite yasası, değişken debi/basınç gerektiren santrifüj türü yüklerde geçerlidir. En çok kazanç sağlayan uygulamalar:

Buna karşılık, konveyör veya kırıcı gibi sabit tork yüklerinde afinite yasası geçerli değildir; oralarda VFD farklı bir mantıkla (yumuşak kalkış, hız ayarı) kullanılır. Sabit tork yüklerine örnek için konveyör bant motoru yazımıza bakabilirsiniz.

IE4/IE5 + VFD Kombinasyonu

Afinite yasasından gelen tasarrufun üzerine bir de yüksek verimli motorun kazancını eklerseniz, toplam tasarruf katlanır. Yani:

  • VFD, devir düşürerek gereken gücü afinite yasasıyla azaltır.
  • IE4 veya IE5 motor, o azalan güçte bile motorun içindeki kayıpları minimumda tutar.

Bu iki kazanç birbirini tamamlar. Özellikle IE5 senkron relüktans motorlar, kısmi yükte verim eğrisini koruduğu için VFD ile birlikte çok güçlü bir kombinasyon oluşturur; bu konuyu IE5 motorun kısmi yükte verim eğrisi yazımızda ele aldık. IE5 motorların neden çoğunlukla sürücüsüz çalışmadığını ise IE5 senkron relüktans motor neden sürücüsüz çalışmaz yazımızda açıkladık. IE4 ile IE5 arasındaki seçim için IE5 mi IE4 mü yazımıza bakabilirsiniz.

Doğru Motor-Sürücü Seçimi

VFD ile pompa/fan tasarrufundan tam verim almak için motor ve sürücü birlikte doğru seçilmelidir. Dikkat edilecek noktalar:

  • Sürücü uyumlu motor: Frekans sürücüsüyle çalışacak motorun izolasyon ve yatak yapısı buna uygun olmalıdır. Konuyu yalıtımlı rulman yazımızda işledik.
  • Düşük devirde soğutma: Motor çok düşük devirde uzun süre çalışacaksa, kendi fanı yeterince soğutamayabilir; bağımsız soğutma gerekebilir. Soğutma yöntemlerini IC411 ve IC416 soğutma yöntemleri yazımızda anlattık.
  • Doğru güç ve devir: Motoru afinite yasasından yararlanacak şekilde, çalışma noktasına uygun seçmek için motor gücü hesabı ve IE4 2 kutup 3000 devir pompa ve fan yazılarımız yol gösterir.
  • Klemense kondansatör bağlamayın: VFD'den beslenen motorun klemensine kompanzasyon kondansatörü takılmaz.

Hangi uygulamada IE4 eşiğinin geçildiğini görmek için pompa, fan ve kompresörde IE4 eşiği yazımız, toplam maliyeti görmek için ise toplam sahip olma maliyeti (TCO) yazımız faydalı olacaktır.

Sürücülü Motorda Soğutma, Yatak ve İzolasyon Dikkatleri

VFD ile devir düşürmenin tasarrufu büyük olsa da, motorun sürücüyle uzun ömürlü çalışması için birkaç teknik konuya dikkat etmek gerekir. Birincisi soğutmadır: motor gövdesine monte standart fan, motorun kendi devriyle döner. Devir düşürüldüğünde fan da yavaşlar ve soğutma kapasitesi azalır; oysa motor hâlâ yük altındadır. Bu yüzden çok düşük devirde uzun süre çalışılacaksa, motordan bağımsız çalışan cebri (ayrı beslemeli) bir soğutma fanı gerekebilir. Soğutma yöntemleri arasındaki farkı IC411 ve IC416 soğutma yöntemleri yazımızda anlattık.

İkincisi yatak ve izolasyondur: sürücünün ürettiği yüksek frekanslı anahtarlama, mil üzerinde istenmeyen gerilimler oluşturabilir ve uzun vadede yataklarda elektriksel aşınmaya (oluk izi/fluting) yol açabilir. Bu riski azaltmak için yalıtımlı rulman veya mil topraklama çözümleri kullanılır. Ayrıca sürücü dalga formu sargı izolasyonunu daha çok zorladığından, güçlendirilmiş izolasyonlu, sürücü uyumlu motor tercih edilir. Yalıtımlı rulman konusunu asenkron motorda rulman tipi ve ömrü yazımızda, sargı izolasyon sınıfını ise sargı ve izolasyon sınıfı (F/H) yazımızda ele aldık. VFD ile asenkron motorun genel kurulum ilkelerini frekans sürücüsü (VFD) ile asenkron motor yazımızda derledik.

Sistem Eğrisi ve Statik Yük: Afinite Yasasının Sınırları

Afinite yasası teorik olarak çok güçlü bir tasarruf vaat eder, ancak gerçek tasarruf sistemin yük tipine bağlıdır. Burada iki kavram önemlidir: sürtünme kaybı (dinamik yük) ve statik yük (kaldırma yüksekliği). Tamamen sürtünmeye dayalı bir sistemde (örneğin kapalı devre sirkülasyon) afinite yasası neredeyse tam olarak işler ve devir düşürmenin tasarrufu çok yüksektir. Ancak sistemde önemli bir statik kaldırma yüksekliği varsa (örneğin suyu yüksek bir depoya basan bir pompa), devir belli bir noktanın altına indiğinde pompa artık o yüksekliğe su basamaz ve debi sıfırlanır.

Bu yüzden statik yükü yüksek uygulamalarda devir düşürme aralığı sınırlıdır; afinite yasasından gelen kazanç, tamamen sürtünmeye dayalı sistemlerdeki kadar büyük olmaz. Doğru çözüm, pompa veya fanın sistem eğrisini ve gerçek çalışma noktasını analiz ederek devir aralığını belirlemektir. Bu analiz, motoru ve sürücüyü gereğinden büyük seçmeyi de önler. Doğru güç ve devir seçimini motoru kaç yükte çalıştırmalı yazımızda, pompada debi-basma ilişkisini ise santrifüj pompa motoru seçimi yazımızda ele aldık.

Çoklu Pompa Sistemlerinde VFD ve Devir Senkronizasyonu

Birçok tesiste tek bir büyük pompa yerine, paralel çalışan birden fazla pompa bulunur (örneğin hidrofor grupları, sirkülasyon hatları). Bu sistemlerde geleneksel yaklaşım, talep arttıkça pompaları teker teker devreye sokmaktır. Ancak pompaların hepsi sabit hızda çalıştığında, ara taleplerde sistem ya fazla basar ya da vana kısarak enerji harcar. VFD ile yönetilen çoklu pompa sistemlerinde ise bir veya birkaç pompanın devri talebe göre sürekli ayarlanır; sistem her an tam ihtiyaç kadar enerji çeker.

Bu yaklaşımın bir başka faydası, pompaların eşit yıpranmasıdır: kontrol sistemi çalışma saatlerini dengeleyerek tek bir pompanın erken yıpranmasını önler. Sürekli çalışan büyük hidrofor ve sirkülasyon gruplarında bu hem enerji hem bakım açısından kazanç sağlar. Çoklu pompa ve sirkülasyon uygulamalarını in-line ve sirkülasyon pompası motoru seçimi yazımızda, kazan dairesi uygulamalarını ise kazan dairesi ve sirkülasyon pompası motorları yazımızda ele aldık. Sulama hatlarında değişken basınç yönetimi için sulama ve tarımsal pompa motorları yazımıza bakabilirsiniz.

Sıkça Sorulan Sorular

Neden devirde küçük düşüş, güçte büyük tasarruf sağlıyor?

Çünkü santrifüj pompa ve fanlarda güç, devrin küpüyle orantılıdır. Devri %20 düşürmek, gücü yaklaşık %50 düşürür; çünkü 0,8 x 0,8 x 0,8 yaklaşık 0,5 eder. Bu küp ilişkisi, afinite yasasının kalbidir ve VFD ile devir düşürmenin neden bu kadar verimli olduğunu açıklar. Kısma vanasında ise motor tam devirde çalışmaya devam ettiğinden bu tasarruf elde edilemez; kısılan vanada engellenen enerji ısı ve türbülans olarak boşa harcanır. Bir benzetmeyle: kısma vanası, gaz pedalına tam basıp aynı anda freni kısarak hızı ayarlamaya benzer; VFD ile devir düşürmek ise doğrudan ayağı gazdan çekmektir. İkincisi açıkça çok daha az enerji harcar.

Her pompa ve fanda VFD kullanmak mantıklı mı?

VFD, debinin değiştiği uygulamalarda çok mantıklıdır. Sürekli aynı debide, tam yükte çalışan ve hiç kısılmayan bir pompa için VFD'nin sağlayacağı tasarruf sınırlı olabilir; orada doğrudan yüksek verimli sabit hız motoru yeterli olabilir. Karar, debinin ne kadar ve ne sıklıkta değiştiğine, sistemde ne kadar statik kaldırma yüksekliği olduğuna ve motorun yıllık çalışma saatine bağlıdır. Değişimin büyük ve çalışma saatinin yüksek olduğu uygulamalarda VFD yatırımı çoğunlukla hızlı geri döner; değişimin az olduğu uygulamalarda ise yumuşak kalkış ve mekanik koruma gibi yan faydalar öne çıkar. Uygulamanızın debi profilini ve çalışma saatini paylaşırsanız, devir kontrolünün gerçek kazancını birlikte değerlendirip doğru çözümü öneririz.

Konveyör veya kırıcıda da afinite yasasıyla tasarruf olur mu?

Hayır. Afinite yasası yalnızca santrifüj tipi (değişken tork) pompa ve fan yüklerinde geçerlidir. Konveyör, kırıcı, vinç gibi sabit tork yüklerinde devir düşürmek gücü küple azaltmaz; çünkü bu yüklerde gereken tork devirden bağımsızdır ve güç devirle yaklaşık doğru orantılı değişir. Bu yüklerde VFD yine kullanılır, ancak amaç enerji tasarrufundan çok yumuşak kalkış, hassas hız ayarı, ters yönlü çalışma ve mekanik koruma olur. Yani uygulamanın yük tipini doğru tanımlamak, VFD'den ne bekleyeceğinizi baştan belirler. Pompa ve fanda büyük enerji tasarrufu beklerken; konveyör ve kırıcıda daha çok proses kontrolü ve mekanik ömür kazancı hedeflenir.

Teklif Alın

Pompa ve fan uygulamanızın debi profilini, sistem eğrisini ve yıllık çalışma saatini paylaşın; afinite yasasından en çok kazancı sağlayacak doğru motor + sürücü kombinasyonunu birlikte belirleyelim. IE4 ve IE5 sürücü uyumlu motorlarımız için iletişim sayfamızdan ulaşabilir veya +90 (532) 345 49 86 numaralı hattımızdan teklif isteyebilirsiniz. Ürün gamımızı verimli elektrik motorları ve sonsuz dişli redüktörler sayfalarımızda, tüm rehberlerimizi ise blog ana sayfamızda inceleyebilirsiniz.

Satın Alma ve Seçim Kontrol Listesi

  • Uygulamanın santrifüj (pompa/fan) yük tipinde olduğunu doğrulayın.
  • Debinin ne kadar değiştiğini belirleyin; değişken debi VFD için ideal.
  • Kısma vanası yerine VFD ile devir düşürmeyi planlayın.
  • Yıllık çalışma saatini hesaplayın; saat arttıkça tasarruf büyür.
  • Sürücü uyumlu motor seçin; izolasyon ve yatak yapısına dikkat edin.
  • Düşük devirde soğutma ihtiyacını değerlendirin.
  • IE4/IE5 + VFD kombinasyonunu birlikte düşünün.
  • VFD ile beslenen motorun klemensine kondansatör bağlamayın.
