Havalandırma projelerinde kanal tipi (in-line) aksiyal fanlar, hava kanalının ortasına yerleştirilerek doğrudan kanal içinde debi sağlayan pratik ve verimli çözümlerdir. Ancak bu fanların motor seçiminde en sık yapılan hata, yalnızca debiye (m³/h) bakıp kanal hattının yarattığı basınç kaybını göz ardı etmektir. Gerçekte bir fan, debiyi ve basıncı birlikte sağlamak zorundadır; çünkü kanal, filtre, dirsek ve menfezler havaya direnç gösterir. Bu yazıda kanal tipi aksiyal fan motoru seçiminde debi ve basıncın birlikte nasıl değerlendirileceğini, gerçek çalışma noktasının nasıl bulunacağını ve sıcak ya da dumanlı ortamlar için F300/F400 varyantları ile uygun IP koruma sınıfının nasıl belirleneceğini ayrıntılarıyla ele alıyoruz.

Yanlış seçilmiş bir kanal fanı, kâğıt üzerinde yeterli görünse de sahada beklenen havayı taşıyamaz. Çünkü fanın kataloğdaki en yüksek debi değeri, sıfır basınçta (serbest üfleme) ölçülür; oysa gerçek bir kanalda fan her zaman bir basınca karşı çalışır. Bu farkı anlamak, doğru güç ve devirde motor seçmenin anahtarıdır.

Kanal Tipi Aksiyal Fan Nasıl Çalışır?

Aksiyal (eksenel) fan, havayı mil eksenine paralel doğrultuda iter; yani hava, fanın içinden düz bir hat üzerinde geçer. Bu özelliği onu kanal hattına seri biçimde monte etmeye çok uygun kılar. Kanal tipi (in-line) aksiyal fan, silindirik bir gövde içinde pervane ve motoru barındırır ve doğrudan iki kanal parçası arasına bağlanır. Bu yapı, az yer kaplaması ve montaj kolaylığıyla otopark, mutfak egzozu, atölye ve genel havalandırma uygulamalarında yaygın olarak kullanılır.

Aksiyal fanlar yüksek debiyi göreceli düşük basınçta sağlamada üstündür. Yani uzun ve dirençli kanal hatlarında basınç yükseldikçe aksiyal fanın debisi hızla düşer. Bu nedenle fanı seçerken sadece "kaç m³/h istiyorum" sorusu yetmez; "bu debiyi hangi basınca karşı sağlamam gerekiyor" sorusu da yanıtlanmalıdır.

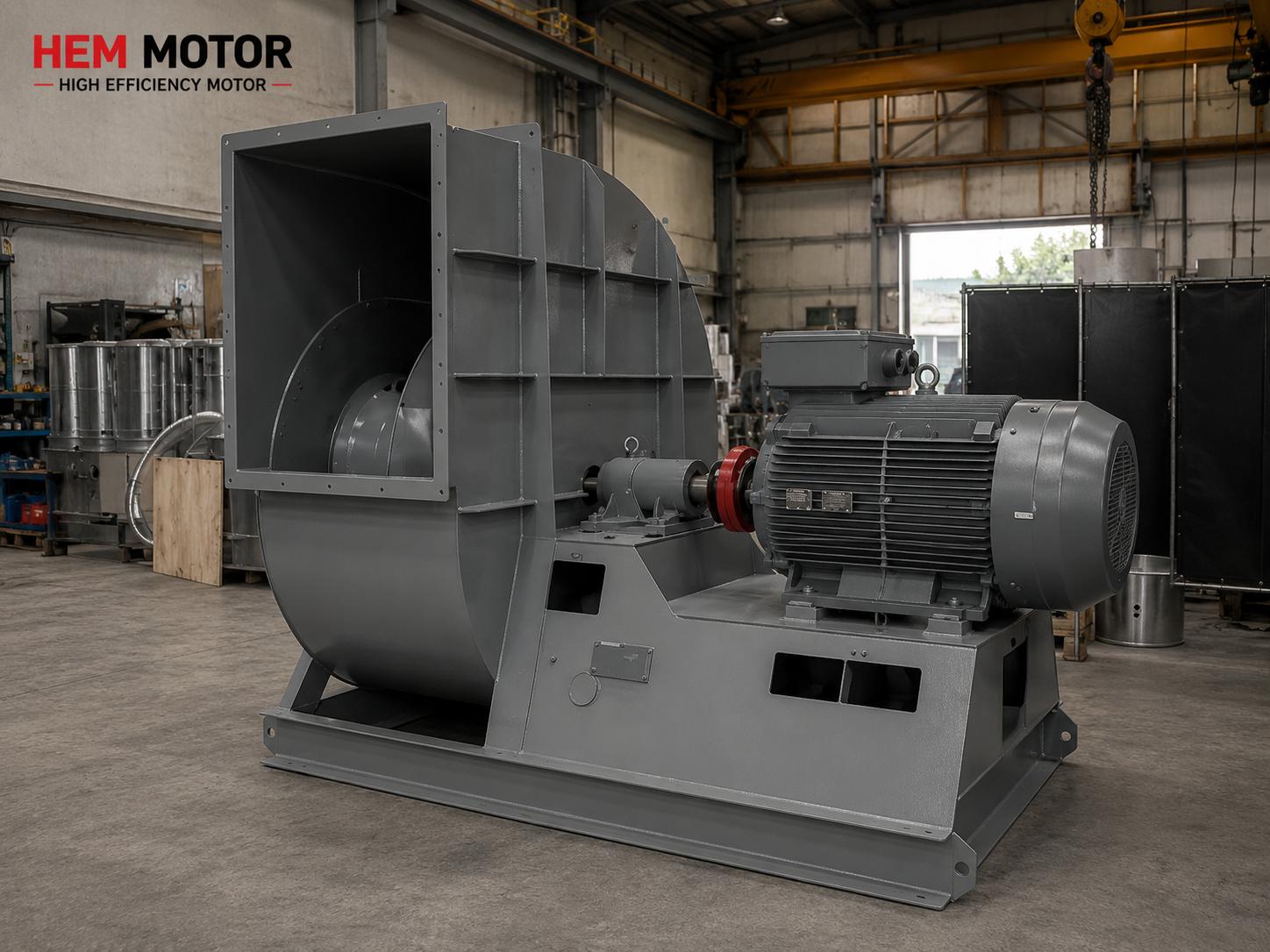

Kanal tipi in-line aksiyal fan motoru ve havalandırma kanalı bağlantısı

En Sık Yapılan Hata: Basınç Kaybını Görmezden Gelmek

Bir havalandırma kanalında hava akarken sürtünme nedeniyle basınç düşer. Bu düşüşe sistem basınç kaybı (statik basınç) denir ve şu unsurlardan kaynaklanır:

  • Kanal uzunluğu ve iç yüzey sürtünmesi
  • Dirsekler, daralma ve genişlemeler
  • Filtreler ve susturucular
  • Menfez, damper ve panjurlar
  • Hava giriş ve çıkış kayıpları

Eğer fan yalnızca debiye göre seçilir ve bu basınç kaybı hesaba katılmazsa, sahada fan gerçek çalışma noktasında çok daha düşük debi verir. Sonuç; yetersiz havalandırma, hedeflenen hava değişim sayısının tutturulamaması ve enerji israfıdır. Bu yüzden doğru seçim, debi ile basıncı birlikte ele almayı zorunlu kılar. Özellikle uzun kanal hatlarında bu basınç kaybı küçümsenmeyecek kadar yüksektir ve fanın gerçek performansını belirleyen asıl etkendir.

Gerçek Çalışma Noktasını Bulmak

Doğru motor gücü ve devri, fanın gerçek çalışma noktasına göre belirlenir. Bu nokta, iki eğrinin kesişimidir:

  • Fan eğrisi: Fanın hangi basınçta hangi debiyi verdiğini gösteren, üreticiden gelen karakteristik.
  • Sistem eğrisi: Kanal hattının debiye karşı yarattığı basınç kaybını gösteren, projeden hesaplanan eğri.

Bu iki eğrinin kesiştiği nokta, fanın o sistemde gerçekte çalışacağı debi ve basınç değeridir. Motor, bu çalışma noktasındaki güç talebine göre seçilmelidir. Çalışma noktası fanın verimli bölgesinde ise hem hedef debi sağlanır hem de enerji verimli çalışılır. Bu yaklaşım, HVAC projelerinde fan motoru tedariki sürecinin temelini oluşturur ve doğru ölçeklendirmeyi garanti eder.

Devir (Pol Sayısı) Seçimi

Aynı debiyi farklı devirlerdeki fanlarla sağlamak mümkündür, ancak sonuçlar farklıdır. Yüksek devirli (örneğin 2 kutuplu) fanlar daha yüksek basınç üretirken daha gürültülüdür; düşük devirli (4 veya 6 kutuplu) fanlar ise daha sessiz çalışır ama daha düşük basınç verir. Akustik konfor önemliyse düşük devir, yüksek basınç gerekiyorsa yüksek devir tercih edilir. Doğru pol sayısı, çalışma noktası ve gürültü hedefiyle birlikte belirlenir. Enerji verimliliği açısından da çalışma noktasının fan eğrisinin en verimli bölgesine denk gelmesi önemlidir.

Fan eğrisi ve sistem eğrisi kesişimiyle çalışma noktası belirleme

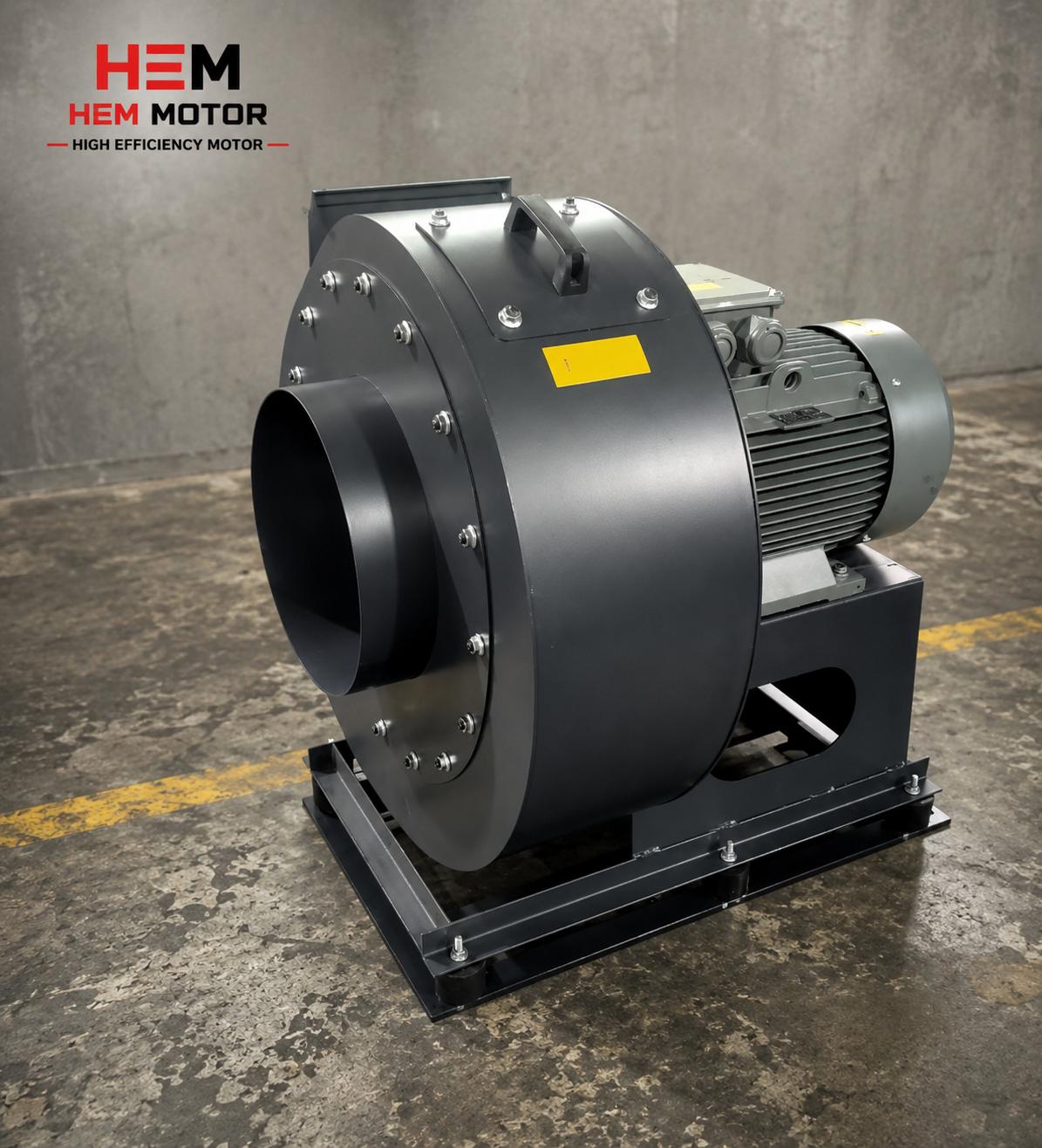

Sıcak ve Dumanlı Ortamlar: F300 / F400 Varyantları

Kanal tipi aksiyal fanlar yalnızca normal havalandırmada değil, yangın anında duman tahliyesinde de kullanılır. Bu görev için fan motoru, yüksek sıcaklıkta belirli bir süre çalışmaya dayanacak biçimde özel sertifikalı olmalıdır. Bu varyantlar şöyle adlandırılır:

  • F200: 200°C'de belirli süre dayanım.
  • F300: 300°C'de tipik olarak 2 saat çalışma garantisi.
  • F400: 400°C'de tipik olarak 2 saat çalışma garantisi.

Yangın senaryosunda dumanın insanları boğmadan tahliye edilmesi hayati önemdedir; bu yüzden duman tahliye fanları normal fanlardan farklı malzeme, sargı yalıtımı ve bağlantı standartlarına sahiptir. Bir otopark, tünel veya kapalı alan projesinde duman tahliyesi gerekiyorsa, fan kesinlikle F300 veya F400 sınıfında seçilmelidir. Bu konunun ayrıntıları için duman tahliye fan motoru tedarik rehberini incelemenizi öneririz.

IP Koruma Sınıfı ve Çevresel Koşullar

Fan motorunun çalışacağı ortam, gerekli IP koruma sınıfını belirler. Tozlu atölyeler, nemli alanlar, dış mekân montajları veya su sıçramasına açık konumlar daha yüksek IP koruma gerektirir. Yanlış IP sınıfı, motora toz veya nem girişine, dolayısıyla erken arızaya yol açar. Doğru sınıfı belirlemek için ortamın toz, nem ve su maruziyeti değerlendirilmelidir; elektrik motoru IP koruma sınıfı seçimi konusu bu açıdan kritiktir.

Seçimde Özetle Dikkat Edilecekler

  • Hedef debi ve gerçek sistem basıncını birlikte hesaplayın.
  • Çalışma noktasını fan ve sistem eğrisi kesişiminden bulun.
  • Gürültü ve basınç hedefine göre devir/pol sayısını seçin.
  • Duman tahliyesi varsa F300/F400 sertifikalı varyant seçin.
  • Ortama uygun IP koruma sınıfını belirleyin.

Doğru Fan Motorunu Stok ve Mühendislikle Tedarik Etmek

Kanal tipi aksiyal fan motoru seçimi, debi ile basıncı birlikte değerlendiren ve çalışma noktasını doğru kuran bir mühendislik yaklaşımı ister. Normal havalandırma fanları, yüksek basınçlı in-line fanlar ve F300/F400 sertifikalı duman tahliye fan motorları konusunda geniş stok ve teknik bilgi birikimiyle projenize en uygun çözümü birlikte belirleyebiliriz. Kanal hattınızın debi ve basınç değerlerini, ortam koşullarını ve duman tahliye gereksinimini paylaşın; size doğru güç, devir ve koruma sınıfında fan motorunu önerelim. Ürün gamımızı ve daha fazla teknik içeriği ana sayfamızdan inceleyebilirsiniz.

Sistem Basıncını Doğru Hesaplamak

Doğru fan seçiminin temeli, kanal hattının yaratacağı toplam basınç kaybını gerçekçi biçimde hesaplamaktır. Bu hesap, kanal güzergâhındaki her bileşenin direncini toplayarak yapılır. Düz kanal bölümleri, uzunluk ve hava hızıyla orantılı bir sürtünme kaybı yaratır; dirsekler, T bağlantıları ve çap değişimleri ise yerel kayıplar ekler. Filtreler kirlendikçe direncinin artması da göz önünde bulundurulmalıdır; temiz filtre üzerinden yapılan hesap, zamanla yetersiz kalabilir.

Bu nedenle deneyimli mühendisler, hesaplanan basınç kaybına belirli bir emniyet payı ekler. Aşırı pay eklemek fanı gereğinden büyük ve gürültülü seçtirir; yetersiz pay ise zamanla debinin düşmesine yol açar. Doğru denge, kanal hattının ayrıntılı analiziyle kurulur. Hava hızının da makul sınırlar içinde tutulması önemlidir; çok yüksek hava hızı hem gürültüyü hem de basınç kaybını artırır.

Bir kanal sisteminde aynı debiyi farklı kanal çaplarıyla taşımak mümkündür, ancak küçük çaplı kanal daha yüksek hava hızı ve daha yüksek basınç kaybı demektir. Kanal çapı tasarımı ile fan seçimi bu yüzden birlikte ele alınmalıdır. İyi tasarlanmış bir kanal hattı, daha küçük ve verimli bir fanla aynı havalandırma performansını sağlayabilir; bu da hem ilk yatırımı hem de işletme maliyetini düşürür.

Gürültü ve Titreşim Yönetimi

Havalandırma sistemlerinde konforun en sık göz ardı edilen boyutu gürültüdür. Kanal tipi aksiyal fanlar, doğru seçilmediğinde rahatsız edici bir uğultu yaratabilir. Gürültünün başlıca kaynakları; pervane kanat geçiş frekansı, motor devri ve kanal içindeki hava türbülansıdır. Fanı verimli çalışma noktasında seçmek, gürültüyü de azaltır; çünkü fan verim eğrisinin dışına çıktığında türbülans ve dolayısıyla ses artar.

Gürültüyü kontrol altına almak için fan girişine ve çıkışına susturucular eklenebilir, fan esnek bağlantılarla kanala bağlanarak titreşimin yapıya iletilmesi önlenebilir. Düşük devirli fan seçimi de akustik konfor için etkili bir yöntemdir. Özellikle ofis, otel ve hastane gibi sessizliğin önemli olduğu ortamlarda, gürültü kriteri fan seçiminde en az debi ve basınç kadar belirleyici olmalıdır. Bu yüzden doğru fan motoru seçimi, salt teknik bir hesap değil, kullanım konforunu da gözeten bütüncül bir tasarım kararıdır.

Enerji Verimliliği ve Motor Seçiminin Önemi

Bir havalandırma sisteminin yaşam boyu maliyetinin büyük bölümü, satın alma bedelinden değil, fanın yıllar boyunca harcadığı enerjiden gelir. Günün büyük bölümünde veya sürekli çalışan bir kanal tipi aksiyal fan, küçük bir verim farkıyla bile yıl içinde kayda değer bir enerji farkı yaratır. Bu yüzden fan motoru seçiminde verim, debi ve basınç kadar önemli bir kriterdir. Fanın gerçek çalışma noktasının, fan eğrisinin en verimli bölgesine denk gelmesi, hem enerji tüketimini düşürür hem de gürültüyü azaltır.

Yüksek verim sınıfındaki bir motorla sürülen fan, aynı havayı daha az elektrik çekerek taşır. Sabit debi gereksinimi olan uygulamalarda doğru güç ve devirde seçilmiş verimli bir motor, gereksiz büyütmeden kaynaklanan israfı önler. Değişken debi gereken uygulamalarda ise bir frekans sürücüsü (VFD) ile fan hızını ihtiyaca göre ayarlamak, en güçlü tasarruf yöntemidir; çünkü fan gücü, devirle birlikte üçüncü kuvvetle değişir. Yani fan hızını bir miktar düşürmek, enerji tüketiminde çok daha büyük bir azalmaya karşılık gelir.

Verimli bir kanal fanı seçerken dikkate alınması gereken başlıca noktalar şunlardır:

  • Çalışma noktası verimi: Fanı, eğrisinin en verimli bölgesinde çalışacak biçimde boyutlandırın.
  • Doğru motor gücü: Gereğinden büyük motor, hem ilk yatırımı hem işletme maliyetini yükseltir.
  • Hız kontrolü: Değişken debili sistemlerde VFD ile fan hızını ayarlamak büyük tasarruf sağlar.
  • Bakım ve temizlik: Kirli pervane ve tıkalı kanal verimi düşürür; periyodik bakım verimi korur.
  • Filtre direnci: Kirlenen filtrenin artan direnci hesaba katılmazsa fan zamanla zorlanır.

Bu noktalar birlikte değerlendirildiğinde, kanal fanı seçiminin yalnızca anlık bir debi hesabı olmadığı, tüm yaşam döngüsünü kapsayan bir maliyet ve verimlilik kararı olduğu görülür. Doğru ölçeklendirilmiş ve verimli bir motorla sürülen bir fan, hem hedeflenen havalandırma performansını sağlar hem de yıllar boyunca enerji faturasını düşük tutar.

Montaj, Bakım ve Uzun Ömür İçin İpuçları

Doğru seçilmiş bir kanal fanının vaat ettiği performansı sahada gösterebilmesi, doğru montaj ve düzenli bakımla mümkündür. Fanın giriş ve çıkışındaki kanal geçişlerinin düzgün, ani daralma ve genişlemelerden arınmış olması, hava akışının türbülanssız ve verimli kalmasını sağlar. Fan girişine çok yakın bir dirsek, hava akışını bozarak hem debiyi düşürür hem gürültüyü artırır. Bu yüzden fanın önünde ve arkasında yeterli düz kanal bölümü bırakmak iyi bir uygulamadır.

Titreşimin yapıya iletilmemesi için fan, kanala esnek bağlantı elemanlarıyla bağlanmalı ve sağlam bir taşıyıcıya monte edilmelidir. Periyodik bakımda pervane kanatlarındaki toz ve kir birikimi temizlenmeli, rulman durumu kontrol edilmeli ve filtreler düzenli olarak değiştirilmelidir. Kirli bir pervane hem dengesini kaybederek titreşim yaratır hem de aerodinamik verimini düşürür. Özellikle duman tahliye görevi olan fanlarda, sistemin her an çalışmaya hazır olması hayati önemde olduğundan periyodik test ve bakım ihmal edilmemelidir.

Uzun ömür açısından motorun çalıştığı ortam koşulları da belirleyicidir. Doğru IP koruma sınıfı seçilmiş bir motor, toz ve nemden korunarak yıllarca sorunsuz çalışır. Ortam sıcaklığının motor anma değerlerini aşmadığından emin olmak, sargı ömrünü uzatır. Bu bütüncül yaklaşım — doğru seçim, doğru montaj ve düzenli bakım — bir kanal fanının hem verimli hem de güvenilir biçimde uzun yıllar hizmet vermesini sağlar.

Sıkça Sorulan Sorular

Fanı neden sadece debiye göre seçmek yanlıştır?

Çünkü kataloğdaki en yüksek debi değeri sıfır basınçta (serbest üfleme) ölçülür, oysa gerçek bir kanalda fan daima bir basınca karşı çalışır. Kanal, filtre ve menfezlerin yarattığı basınç kaybı hesaba katılmazsa, fan sahada beklenenden çok daha düşük debi verir. Doğru seçim, debi ile sistem basıncını birlikte değerlendirip fanın gerçek çalışma noktasını bulmayı gerektirir.

F300 ve F400 arasındaki fark nedir, hangisini seçmeliyim?

F300 fan motoru tipik olarak 300°C'de, F400 ise 400°C'de belirli bir süre (genellikle 2 saat) çalışmayı garanti eder. Hangisinin gerekli olduğu, projenin yangın senaryosuna ve ilgili yönetmelik/standart gereksinimlerine bağlıdır. Otopark, tünel ve yüksek riskli kapalı alanlarda genellikle F400 talep edilir. Doğru sınıfı belirlemek için projenizin yangın tahliye gereksinimini paylaşmanız yeterlidir.

Aynı debiyi düşük devirli fanla sağlamak avantajlı mı?

Genellikle akustik açıdan avantajlıdır. Düşük devirli (4 veya 6 kutuplu) fanlar daha sessiz çalışır ve aynı debiyi daha düşük gürültüyle sağlayabilir; ancak ürettikleri basınç daha düşüktür. Yüksek basınç gereken dirençli kanal hatlarında yüksek devir gerekebilir. Seçim, çalışma noktası ile gürültü hedefinin birlikte değerlendirilmesiyle yapılmalıdır.
