Bir kırma-eleme tesisinde gözler her zaman ana kırıcıya çevrilir. Tesisin kalbi olarak görülen çeneli, darbeli ya da konik kırıcı, en büyük motoru taşıdığı için bakım planının da merkezinde yer alır. Oysa sahadaki gerçek çoğu zaman bunun tersini söyler: plansız duruşların büyük bölümü ana kırıcıdan değil, "küçük" sanılan elek motorları, besleyici motorları ve bant tahrik motorlarından kaynaklanır. Bu yazıda, kırma-eleme tesisinde ana kırıcı dışındaki motorları bir filo olarak ele alıyor; vibro elek, bantlı besleyici ve konveyör tahriklerinin nasıl doğru seçileceğini ve duruş anında nasıl hızla tedarik edileceğini anlatıyoruz.

Mantık basittir: zincirin en zayıf halkası tesisin kapasitesini belirler. Ana kırıcı kusursuz çalışsa bile, malzemeyi kırıcıya taşıyan besleyici dururduğunda ya da kırılmış ürünü ayıran elek çalışmadığında tesis ürün veremez. Dolayısıyla bu motorları tek tek, birbirinden bağımsız parçalar gibi değil, üretim hattını ayakta tutan bir motor filosu gibi düşünmek gerekir. Bu bakış açısı hem yedek parça stratejisini hem de tedarik kararlarını kökten değiştirir.

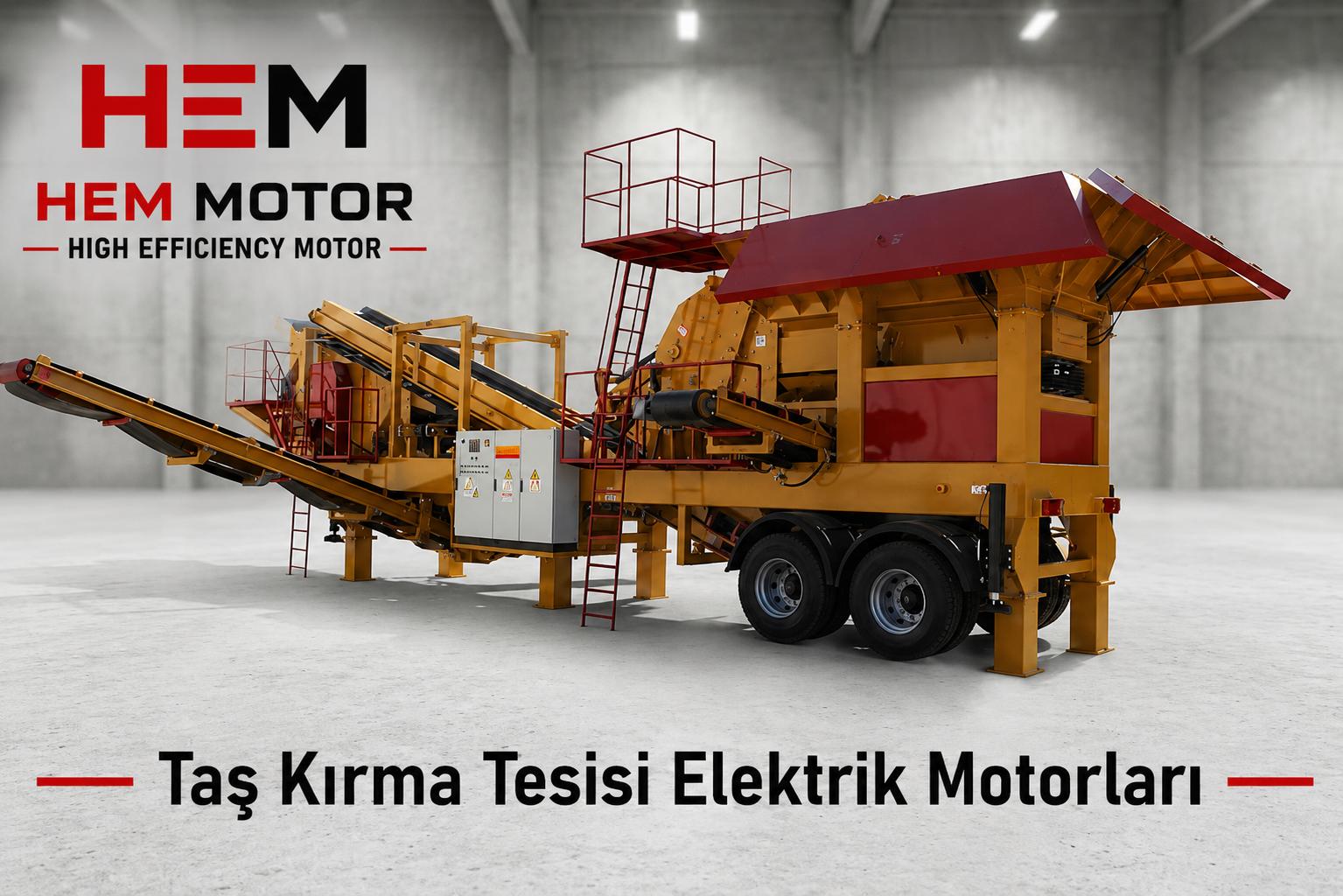

Kırma-eleme tesisinde elek, besleyici ve bant tahrik motorlarından oluşan motor filosu

Neden Ana Kırıcı Değil de "Küçük" Motorlar?

Ana kırıcı motoru genellikle yüksek güçlü, sağlam temele oturtulmuş ve düzenli izlenen bir üründür. Buna karşılık elek, besleyici ve bant motorları sayıca fazladır, daha zorlu noktalara montelidir ve çoğu zaman bakım listesinde alt sıralarda kalır. Bu motorların ortak özelliği, ağır ve titreşimli bir ortamda, tozlu koşullarda ve sık sık değişken yük altında çalışmalarıdır.

  • Titreşim: Vibro elek tahrikleri sürekli titreşime maruz kalır; bu, rulman ve klemens bağlantıları için yorucu bir ortamdır.
  • Toz ve aşınma: Açık sahadaki toz, soğutma kanatçıklarını tıkar ve sızdırmazlığı zorlar; bu yüzden yüksek IP koruma sınıfı kritik önemdedir.
  • Yüksek başlangıç momenti: Dolu başlayan bir bant veya tıkanmış bir besleyici, motordan yüksek kalkış momenti talep eder.
  • Çokluk: Bir tesiste tek ana kırıcıya karşılık çok sayıda elek, besleyici ve konveyör motoru bulunur; istatistiksel olarak arıza olasılığı bu kalabalıkta toplanır.

Bu nedenlerle, tesisin gerçek zayıf noktaları çoğu zaman bu "küçük" motorlardır. Bir tanesi durduğunda kırıcı boşa döner ve tesis üretemez. İşte bu yüzden motor seçimi ve tedarik stratejisi tüm filoyu kapsamalıdır.

Vibro Elek Tahrik Motoru Seçimi

Eleme, kırılmış malzemeyi boyutuna göre ayırır ve ürünün satılabilir hale gelmesini sağlar. Vibro elek tahrikinde iki temel yaklaşım vardır: dıştan tahrikli eksantrik mil sistemleri ve doğrudan vibrasyon motorları (titreşim motorları). Her iki durumda da motorun titreşime dayanıklı, güçlendirilmiş rulmanlı ve sağlam klemens kutulu olması beklenir.

Vibrasyon motorlarında dikkat edilecekler

  • Santrifüj kuvvet: Vibrasyon motoru, devrindeki ayarlanabilir ağırlıklarla santrifüj kuvvet üretir; eleğin boyutu ve malzeme yüküne göre doğru kuvvet sınıfı seçilmelidir.
  • Devir: Genellikle 1500 d/dk (4 kutuplu) civarı tercih edilir; ince eleme için farklı devir bantları gerekebilir.
  • Koruma sınıfı: Tozlu ortam için en az IP65 düzeyinde koruma önerilir.
  • Çalışma sıcaklığı: Sürekli titreşim ve toz, ısınmayı artırır; termik koruma şarttır.

Standart eksantrik tahrikli eleklerde ise klasik üç fazlı asenkron motor kullanılır. Burada güç ve devir seçimi, eleğin tasarımına ve istenen eleme kapasitesine göre belirlenir. Doğru devir için kutup seçimi rehberimizden faydalanabilirsiniz.

Bantlı Besleyici ve Tablalı Besleyici Motorları

Besleyici, malzemeyi kontrollü bir debiyle kırıcıya taşır. Burada motorun görevi, çoğu zaman dolu olarak başlayan bir taşıma yüzeyini hareket ettirmektir; bu da yüksek kalkış momenti gerektirir. Besleyici durduğunda kırıcı boş çalışır ve tesis ürün veremez; bu yüzden besleyici motoru filonun en kritik halkalarından biridir.

Besleyici tahrikinde tipik tercihler

  • Redüktörlü tahrik: Besleyiciler genellikle yavaş ve güçlü dönüş ister; bu nedenle motor çoğunlukla bir redüktörle birlikte çalışır. Motor-redüktör uyumu için flanş ve gövde eşleşmesi önemlidir.
  • 4 veya 6 kutuplu motor: Daha düşük çıkış devri ve yüksek moment için 4 ya da 6 kutuplu motorlar tercih edilir.
  • Sağlam gövde: Ağır sanayi koşulları için pik döküm gövdeli motorlar dayanıklılık sağlar.
  • Frekans kontrolü: Debinin ayarlanabilmesi için sürücü (VFD) ile çalışan çözümler giderek yaygınlaşmaktadır.

Tablalı (apron) besleyicilerde yük daha da ağırdır; burada motorun ve redüktörün birlikte boyutlandırılması, servis faktörü göz önünde tutularak yapılmalıdır.

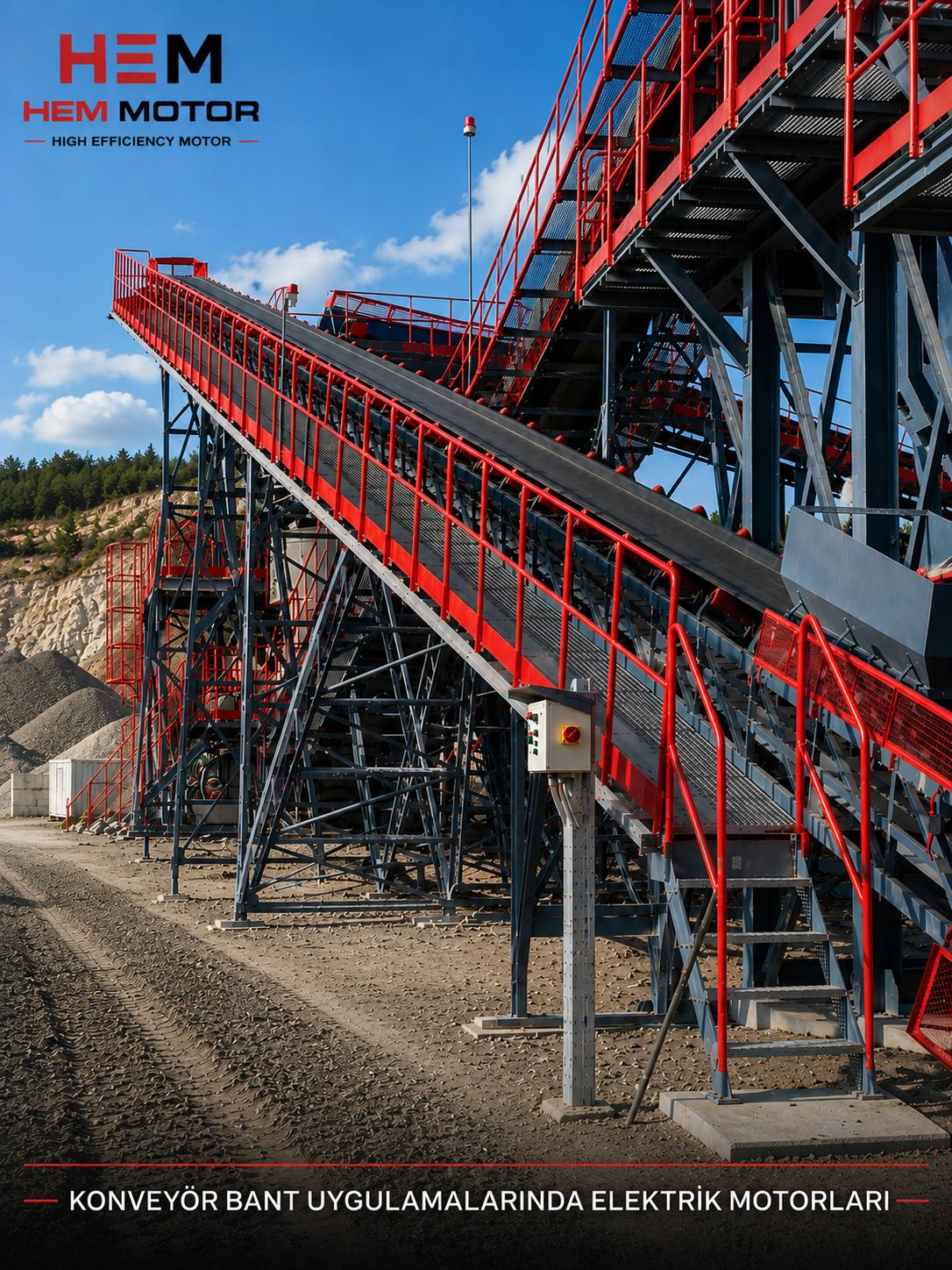

Bantlı besleyici ve konveyör tahrik motorlarının kırma tesisinde montajı

Konveyör Bant Tahrik Motorları

Konveyörler, malzemeyi tesisin bir noktasından diğerine taşır ve kırılmış ürünü stok sahasına ya da yükleme noktasına ulaştırır. Bir bant tahriki durduğunda, ondan önceki tüm hat da durmak zorunda kalır; çünkü taşınamayan malzeme birikir. Bu yüzden konveyör motorları, görünürde sade olsa da üretim sürekliliği için belirleyicidir.

Konveyör tahrikinde kritik noktalar

  • Kalkış yükü: Dolu başlayan bir bant yüksek moment ister; gerekirse yumuşak yol verme veya sürücü kullanımı düşünülmelidir.
  • Eğim: Yokuş yukarı taşıma yapan bantlarda güç ihtiyacı belirgin biçimde artar.
  • Fren ihtiyacı: Eğimli bantlarda geri kaymayı önlemek için frenli motor veya geri dönüş engelleyici gerekebilir.
  • Redüktör eşleşmesi: Bant hızını ayarlamak için motor genellikle redüktörle birlikte kullanılır.

Motor Filosunu Yönetmek: Stok ve Standartlaştırma

Bir kırma-eleme tesisinde onlarca motor bulunabilir. Bu motorları rastgele farklı güç, devir ve gövde standartlarında tutmak, arıza anında doğru yedeği bulmayı zorlaştırır. Akıllı yaklaşım, filoyu olabildiğince standartlaştırmaktır: benzer güç ve devirdeki motorları aynı gövde ve verim sınıfında toplamak, hem yedek parça yönetimini sadeleştirir hem de acil ikameyi hızlandırır.

  • Kritik yedek listesi: Tesisteki en kritik elek, besleyici ve bant motorlarının güç-devir-gövde bilgilerini içeren bir liste tutun.
  • Ortak gövde standardı: Mümkün olduğunca aynı IEC gövde boyu ve montaj tipini (B3/B5/B35) tercih edin.
  • Verim sınıfı tutarlılığı: Tüm filoyu en az IE3 sınıfında tutmak hem mevzuata uyum hem enerji tasarrufu sağlar.
  • Hızlı tedarik: Standart kademelerdeki motorlar stoktan hızla temin edilebilir; bu, duruş süresini kısaltmanın en etkili yoludur.

Stoktan hızlı teslimatın bir hattın duruşunu nasıl kısalttığını tesislere motor sevkiyatı rehberimizde ayrıntılı bulabilirsiniz. Doğru ürünü doğru sürede tedarik etmek, bu filo yaklaşımının özüdür. Geniş ürün yelpazemize ana sayfamızdan ulaşabilirsiniz.

Duruş Anında Hızlı Karar

Bir elek ya da besleyici motoru aniden arızalandığında, sahadaki ekibin elinde net bir bilgi seti olmalıdır. Arızalı motorun etiket fotoğrafı, güç (kW), devir (kutup sayısı), gövde boyu, montaj tipi ve mil çapı bilgilerini tek karede sunar. Bu bilgilerle doğru yedek hızla belirlenir ve tedarik süreci başlatılır. Çoğu durumda doğru tanımlanmış bir standart motor, stoktan kısa sürede temin edilerek üretim yeniden başlatılabilir.

Unutulmaması gereken şey, bu kararın maliyet boyutudur: tesis durduğunda kaybedilen üretim, çoğu zaman motorun bedelinden kat kat fazladır. Bu yüzden "en ucuz motor" yerine "en hızlı ve en uygun yedek" mantığıyla hareket etmek, toplam maliyeti düşürür.

Motor Filosunda Verim ve Enerji Maliyeti

Kırma-eleme tesisleri uzun saatler, çoğu zaman vardiyalı ve yıl boyunca çalışır. Bu yoğun çalışma profili, motor filosunun enerji tüketimini işletmenin en büyük gider kalemlerinden biri haline getirir. Tek tek bakıldığında "küçük" görünen elek, besleyici ve bant motorları, sayıları ve çalışma süreleri nedeniyle toplamda ciddi bir elektrik tüketimine yol açar. İşte bu yüzden filodaki her motorun verim sınıfı, doğrudan yıllık enerji faturasına yansır.

Eski, düşük verimli motorları kademeli olarak IE3 ve uygun yerlerde IE4 sınıfı motorlarla değiştirmek, hem mevzuata uyum sağlar hem de yüksek çalışma saati nedeniyle kısa sürede kendini amorti eder. Özellikle 7/24 dönen konveyör ve besleyici tahriklerinde, verim sınıfındaki tek bir basamaklık iyileşme bile yıllık bazda kayda değer tasarruf demektir. Filoyu standartlaştırırken verim sınıfını da yükseltmek, hem enerji hem yedek parça açısından çift kazanç sağlar.

  • Yüksek saatli motorlar önce: En uzun çalışan besleyici ve bant motorlarını yüksek verim sınıfına geçirerek başlayın.
  • Doğru güç seçimi: Aşırı büyük seçilmiş motor, düşük yük oranında verimini kaybeder; doğru kW seçimi önemlidir.
  • Sürücü ile kontrol: Değişken debili besleyicilerde sürücü kullanımı hem enerji tasarrufu hem yumuşak kalkış sağlar.

Sıkça Sorulan Sorular (SSS)

Kırma-eleme tesisinde en çok hangi motorlar arızalanır?

Sahadaki deneyim, plansız duruşların büyük bölümünün ana kırıcıdan değil, elek, besleyici ve bant tahrik motorlarından kaynaklandığını gösterir. Bunlar sayıca fazla, titreşimli ve tozlu ortamda çalışan, yüksek kalkış momenti talep eden motorlardır. Bu yüzden bunları tek tek değil, üretim hattını ayakta tutan bir filo olarak ele almak gerekir.

Vibro elek için hangi tip motor kullanılır?

Vibro elek tahrikinde iki yaygın çözüm vardır: doğrudan vibrasyon (titreşim) motorları ve eksantrik mili döndüren standart üç fazlı asenkron motorlar. Vibrasyon motorlarında santrifüj kuvvet sınıfı, devir ve en az IP65 düzeyinde toz korumasına dikkat edilir. Eksantrik tahrikli eleklerde ise güç ve devir, eleğin tasarımına ve istenen kapasiteye göre seçilir.

Filodaki motorları standartlaştırmak neden önemlidir?

Standartlaştırma, arıza anında doğru yedeği hızla bulmayı sağlar. Benzer güç ve devirdeki motorları aynı gövde boyu ve verim sınıfında toplamak, yedek parça yönetimini sadeleştirir ve acil ikame süresini kısaltır. Tesis durduğunda kaybedilen üretim motorun bedelinden çok daha pahalı olduğu için, hızlı ve uyumlu tedarik en büyük tasarruf kalemidir.
