Agrega yıkama kum vidası (sand screw veya log washer), kum ocaklarında ve agrega tesislerinde kumu ve agregayı su yardımıyla yıkayarak içindeki kil, silt ve ince tozu ayıran helezon tipi bir makinedir. Eğimli bir tekne içinde dönen büyük bir helezon (vida), yıkanan malzemeyi sudan yukarı taşırken aynı anda çamuru ve atık suyu geride bırakır. Bu makinenin tahrik motoru, sektörün en zorlu çalışma koşullarından birine maruz kalır: sürekli su sıçraması, çamur, aşındırıcı kum partikülleri ve düşük devirde yüksek tork ihtiyacı bir arada bulunur. Yanlış seçilen ya da yetersiz korunan bir motor, su ve aşındırıcı toz nedeniyle kısa sürede rulman arızası, yağ keçesi tahribatı veya sargı yanması yaşar. Bu rehberde kum vidası motoru seçiminde düşük devir-yüksek tork (redüktörlü tahrik), IP66 koruma, korozyon direnci ve sürekli çalışma konularını detaylı şekilde ele alıyoruz.
Kum Vidasında Çalışma Koşulları: Islak ve Aşındırıcı Ortam
Kum vidası, doğası gereği su ve katı partiküllerin bir arada bulunduğu en zorlu ortamlardan birinde çalışır. Helezon sürekli olarak su ve çamurla temas halindedir; yıkama işlemi devam ettikçe ince kum partikülleri her yüzeye sızar. Bu ortamda motorun en büyük üç düşmanı su, aşındırıcı toz ve korozyondur. Motor seçimi bu üç tehdidi aynı anda karşılayacak şekilde yapılmalıdır.
Düşük Devir, Yüksek Tork İhtiyacı

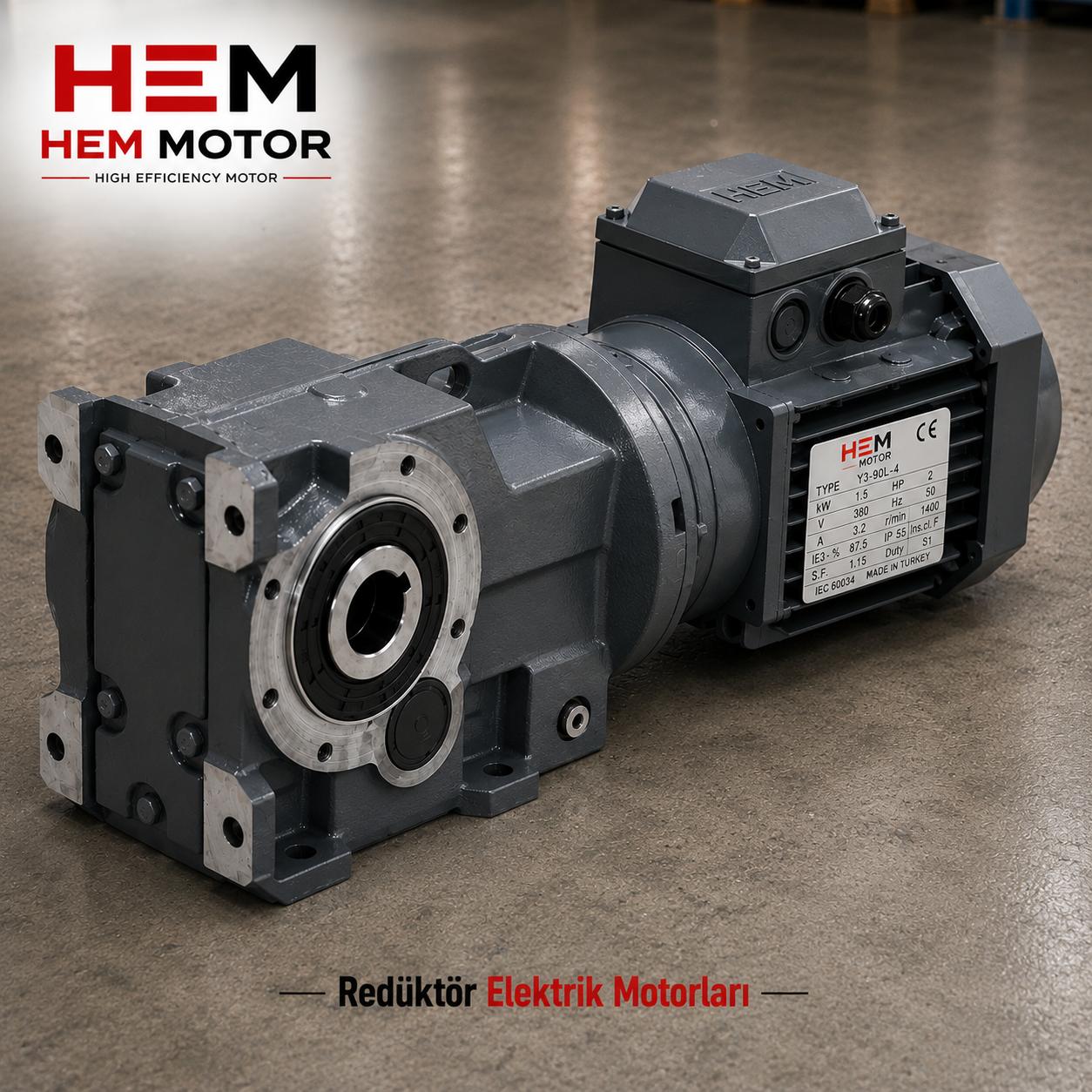

Kum vidası helezonu, dakikada yalnızca birkaç ila birkaç on devir gibi çok düşük bir hızda döner; çünkü malzemeyi yumuşakça yukarı taşımak ve ince partikülleri suda yeterince yıkamak için yavaş ve güçlü bir hareket gerekir. Bu düşük devir, yüksek tork demektir. Elektrik motoru doğrudan bu kadar düşük devirde çalışamayacağı için tahrik daima bir redüktörle yapılır: standart 1500 d/dk'lık bir motorun devri, sonsuz dişli ya da konik helisel redüktörle helezona uygun çıkış devrine düşürülür ve tork ciddi şekilde artar. Redüktör seçimi için redüktörlü motor mu ayrı motor + redüktör mü ve konik helisel mi sonsuz dişli mi yazılarımız temel kaynaktır. Düşük devirli tahrik mantığını düşük devirli motorlar yazımızda da bulabilirsiniz.
Redüktör-Motor Eşleştirmesi
Helezona uygun çıkış devrini elde etmek için doğru redüksiyon oranı ve buna uygun motor gücü seçilmelidir. IEC gövde ve flanş uyumu gözden kaçırılırsa redüktör ile motor mekanik olarak eşleşmez. Doğru eşleştirme için sonsuz dişli redüktöre motor eşleştirme (IEC) ve redüktör montaj pozisyonları ve yağlama yazılarımızı inceleyin. Monoblok çözümler için monoblok redüktörlü motor seçimi rehberimiz pratiktir.
IP66 Koruma: Su ve Toz Sızdırmazlığı
Kum vidasında motorun gördüğü en büyük tehdit doğrudan su sıçraması ve nemli aşındırıcı tozdur. Standart IP55 koruma kuru tozlu ortamlar için tasarlanmıştır; ancak güçlü su jetleri ve sürekli ıslaklık olan bir kum yıkama tesisinde IP66 koruma sınıfı önerilir. IP66, güçlü su püskürtmesine karşı tam koruma sağlar. Hangi ortamda hangi sınıfın gerektiğini IP koruma sınıfı seçimi yazımız açıklar; yüksek basınçlı yıkama olan tesislerde IP69K yıkama koruması yazımıza da bakmanızı öneririz.
Yağ Keçesi ve Labirent Sızdırmazlık
IP koruma sınıfı kadar önemli olan bir diğer unsur, mil çıkışındaki sızdırmazlıktır. Su ve aşındırıcı kum, mil ile gövde arasından rulman yatağına ulaşmaya çalışır. Bu nedenle çift yağ keçesi veya labirent (V-ring) sızdırmazlık çözümleri kullanılır. Yağ keçesi su ve tozu rulmandan uzak tutar; labirent sızdırmazlık ise mekanik bir bariyer oluşturarak partiküllerin içeri girmesini engeller. Bu konuyu pik döküm motorda yağ keçesi ve sızdırmazlık yazımızda ayrıntılı işledik. Dikey montajlı uygulamalarda sızdırmazlık daha da kritik hale gelir; dikey montaj (V1/V5) ve yağ keçesi yazımıza bakın.
Korozyon Direnci: Boya, Kataforez ve Gövde Seçimi
Sürekli ıslak ortamda korozyon, motor gövdesinin ve bağlantı parçalarının ömrünü ciddi şekilde kısaltır. Pik döküm gövde, mekanik dayanımın yanında korozyona karşı da iyi bir taban sağlar; ancak yüzey koruması şarttır. Kataforez (KTL) kaplama ve ardından kaliteli boya katmanı, motoru paslanmaya karşı korur. Bu konuyu boyama ve kataforez kaplama ve korozyon koruması ve açık saha kullanımı yazılarımızda derinlemesine ele aldık. Deniz kıyısı ve tuzlu su ortamı için tuzlu ortamda koruma seçimi yazımız ek koruma önlemlerini açıklar.
Pik Döküm Gövdenin Önemi
Kum vidası ortamında alüminyum gövde, hem korozyon hem de mekanik dayanım açısından yetersiz kalır. Pik döküm gövde su ve aşındırıcı ortamda çok daha uzun ömürlüdür. pik döküm mü alüminyum mu yazımız bu seçimde karar vermenize yardımcı olur. Nemli ortamda gövde içinde su yoğuşmasını önlemek için kondens tahliye deliği (drain) yazımıza da göz atın.
Sürekli Çalışma (S1) ve Termal Yönetim
Agrega yıkama tesisleri genellikle vardiya boyunca kesintisiz üretim yapar; kum vidası da sürekli (S1) görev tipinde çalışır. Düşük devirde yüksek tork üreten motor, sürekli yük altında ısı üretir. F sınıfı izolasyon ve uygun sıcaklık artışı sınıfı uzun ömür için gereklidir. Görev tipi hakkında görev tipi (S1-S6) seçimi ve sargı koruması için sıcaklık izleme yazılarımız yol gösterir. Verimli ve doğru boyutlandırılmış bir motor, hem enerji tasarrufu hem de düşük sıcaklık sağlar; doğru boyutlandırma yazımız bu dengeyi anlatır.
Koruma Donanımı: Termik, Faz Koruma ve Megger
Islak ortamda izolasyon zayıflaması ciddi bir risktir. Bu yüzden motor mutlaka termik röle, motor koruma şalteri (MPCB) ve mümkünse faz koruma rölesi ile korunmalıdır. Devreye almadan önce ve periyodik olarak megger (izolasyon direnci) testi yapılmalıdır; nemli ortamda izolasyon direncinin düşmesi yaklaşan bir arızanın habercisidir. koruma: termik, röle ve sigorta seçimi, motor koruma şalteri (MPCB) ve izolasyon direnci ve megger testi yazılarımız bu koruma katmanını açıklar.
İlgili Sektör ve Ürün Sayfaları
Kum vidası, konkasör ve taş kırma tesislerinin ayrılmaz bir parçasıdır. konkasör ve taş kırma tesisi motoru seçimi, kırma-eleme tesisinde elek ve besleyici motorları ve aşındırıcı çamur transferi için çamur (slurry) pompa motoru seçimi yazılarımız doğrudan ilgilidir. Su arıtma tarafı için su arıtma ve atıksu tesisi motorları yazımıza ve tüm ürün gamımız için HEM Motor ana sayfasına ulaşabilirsiniz.
Helezon Yükü, Tıkanma ve Sabit Tork Karakteri
Kum vidasında yük karakteri, sabit tork tipindedir: helezon her devirde belirli bir miktarda malzemeyi yukarı taşır ve bu işlem için sürekli yüksek bir tork gerekir. Devir düşük olduğundan güç (kW) görece sınırlı kalsa da tork çok yüksektir; bu yüzden motor-redüktör kombinasyonu güçten çok tork üzerinden boyutlandırılmalıdır. Ayrıca yıkanan malzemenin yoğunluğu ve nem oranı değiştikçe yük dalgalanır. Tesis ilk çalıştırıldığında ya da tekne içinde çamur biriktiğinde helezon ani bir direnişle karşılaşabilir; bu da motorda kısa süreli tork sıçramalarına yol açar. Bu nedenle motor seçiminde yeterli aşırı yük dayanımı (servis faktörü) bırakmak önemlidir. Sabit ve değişken tork uygulamalarının farkını sabit tork mu değişken tork mu yazımızda ele aldık. Pozitif deplasmanlı, sabit tork karakterli tahriklerde motor seçimini sabit tork pompa motoru seçimi yazımızda da bulabilirsiniz.
Tıkanma, kum vidasının en sık karşılaşılan sorunlarından biridir. Helezon büyük bir taş ya da yabancı cisimle karşılaştığında ani olarak kilitlenebilir; bu durumda motor kilitli rotor akımına yakın çok yüksek bir akım çeker ve hızla ısınır. Bu yüzden motorun mutlaka doğru ayarlanmış bir termik röle ile korunması şarttır; aşırı yük durumunda röle motoru saniyeler içinde durdurarak hem motoru hem de redüktörü korur. Kilitli rotor ve kalkış akımı konusunu kalkış akımı (LRA) yazımızda işledik.
Devreye Alma ve Mevsimsel Çalışma
Agrega yıkama tesisleri çoğu zaman açık sahada kurulur ve mevsimsel olarak çalışır; kışın uzun süre duran bir motor nemden etkilenir. Uzun süre bekleyen motorun sargı izolasyon direnci düşebilir; bu yüzden mevsim başında devreye almadan önce mutlaka megger (izolasyon) testi yapılmalı ve gerekirse motor kurutulmalıdır. Nemli ortamda bekleyen motorların stoklanması ve devreye alınması konusunu stoklama, nem ve rulman yazımızda, izolasyon testini izolasyon direnci ve megger testi yazımızda ayrıntılı ele aldık. Devreye alma kontrol listesi için devreye alma ve ilk çalıştırma kontrol listesi yazımıza bakın. Açık sahada korozyon ve toz birikimi sürekli izlenmeli, drenaj delikleri açık tutulmalı ve boya bütünlüğü düzenli kontrol edilmelidir; bu basit önlemler, açık sahadaki bir motorun ömrünü yıllarca uzatır.
Tedarik, Sezon Planlaması ve Yedek Motor
Agrega yıkama tesisleri çoğunlukla inşaat ve hazır beton sektörüne bağlı olarak yoğun sezonlarda kesintisiz çalışır; bu dönemde kum vidası motorunun arızalanması üretimi tamamen durdurabilir. Bu yüzden kritik güçlerde bir yedek motor bulundurmak ve sezon öncesi tedarik planı yapmak büyük önem taşır. Sık kullanılan güç ve redüksiyon oranlarında stoktan teslim, üretim siparişine göre çok daha hızlıdır. Stoktan teslim ile üretim siparişi farkını stoktan teslim mi üretim siparişi mi yazımızda, kritik yedek motor listesini kritik yedek motor listesi yazımızda ele aldık. Madencilik ve agrega sektöründe tedarik sözleşmeleriyle yedeklilik güvencesi sağlamak da yaygın bir yaklaşımdır; bu konuyu madencilikte motor tedarik sözleşmeleri yazımızda işledik. Mevcut bir motoru yenilerken yeni almak ile sardırmak arasındaki kararı motor sardırmak mı yenisini almak mı yazımızda, redüktörlü motor mu yoksa ayrı motor ve redüktör mü tercih edilmeli sorusunu redüktörlü motor mu ayrı motor mu yazımızda detaylandırdık. Konkasör ve maden sahasında motor korumasının genel ilkelerini taş ocağı ve maden sahasında motor koruma yazımızda bulabilirsiniz.
Doğru Motor-Redüktör Boyutlandırmasının Önemi
Kum vidasında en sık yapılan hata, motoru yalnızca güce (kW) bakarak seçmektir; oysa belirleyici parametre torktur. Helezonun yukarı taşıdığı malzeme miktarı, eğim ve malzemenin nem oranı, gereken torku doğrudan etkiler. Bu yüzden motor ve redüktör birlikte, çıkış torku üzerinden boyutlandırılmalı ve bir miktar emniyet payı (servis faktörü) bırakılmalıdır. Yetersiz boyutlandırılmış bir tahrik, tıkanma anında zorlanır ve hem motor hem redüktör zarar görür; aşırı boyutlandırma ise gereksiz maliyet ve düşük yükte verim kaybı getirir. Doğru dengeyi kurmak için motor yük oranı ve doğru boyutlandırma ve motor gücü hesabı yazılarımız temel kaynaktır. Redüktör montaj pozisyonu ve yağlamasının da çıkış torkuna ve ömre etkisi vardır; bu konuyu redüktör montaj pozisyonları ve yağlama yazımızda ele aldık. Kum vidasında çıkış devrini ve oranı doğru seçmek için düşük devirli yüksek kutuplu motorlar yazımıza da bakabilirsiniz.
Sıkça Sorulan Sorular
Kum vidası için neden doğrudan motor değil de redüktörlü tahrik gerekir?
Helezon yalnızca dakikada birkaç ila birkaç on devirde çalışır ve yüksek tork ister. Standart bir elektrik motoru 1500 d/dk gibi yüksek devirde döndüğünden, bu devri redüktörle düşürmek ve aynı zamanda torku artırmak zorunludur. Doğrudan akuple bir motor ne gerekli düşük devri ne de yüksek torku sağlayamaz; bu yüzden sonsuz dişli ya da konik helisel redüktörlü tahrik standarttır.
Islak ortamda hangi IP koruma sınıfı seçilmeli?
Kum vidasında sürekli su sıçraması ve nemli aşındırıcı toz bulunduğundan IP66 koruma önerilir. IP66, güçlü su jetlerine karşı tam koruma sağlar. Yüksek basınçlı yıkama yapılan tesislerde IP69K seviyesinde koruma da değerlendirilebilir. Ayrıca IP sınıfından bağımsız olarak mil çıkışında çift yağ keçesi veya labirent sızdırmazlık kullanılması şarttır.
Korozyona karşı motoru nasıl korurum?
Pik döküm gövde, kataforez (KTL) kaplama ve kaliteli üst boya katmanı korozyona karşı temel korumayı sağlar. Sürekli ıslak ve tuzlu ortamlarda ek koruma boyaları ve paslanmaz bağlantı elemanları kullanılabilir. Periyodik olarak boya bütünlüğünün ve drenaj deliklerinin kontrolü, korozyon kaynaklı arızaları büyük ölçüde önler.
Teklif Alın
Agrega yıkama kum vidanız için düşük devir-yüksek tork sağlayan redüktörlü, IP66 korumalı ve korozyona dayanıklı pik döküm motoru birlikte seçelim. Helezon devrinizi, gerekli torku ve mevcut redüktör bilgilerinizi paylaşın; uygun motor-redüktör kombinasyonunu ve teslim süresini belirleyelim. Hemen iletişim sayfamızdan ulaşın veya +90 (532) 345 49 86 numaralı telefondan bizi arayın. Doğru teklif için teklif isterken verilecek bilgiler yazımız size yardımcı olur.
Satın Alma ve Seçim Kontrol Listesi
- Helezon çıkış devri (rpm) ve gerekli tork belirlendi mi?
- Redüksiyon oranı ve buna uygun redüktör tipi seçildi mi?
- Motor-redüktör IEC gövde ve flanş uyumu doğrulandı mı?
- Islak ortam için IP66 koruma sınıfı seçildi mi?
- Mil çıkışında çift yağ keçesi veya labirent sızdırmazlık planlandı mı?
- Pik döküm gövde, kataforez kaplama ve korozyon koruması sağlandı mı?
- Görev tipi S1 (sürekli) ve F izolasyon sınıfı doğrulandı mı?
- Termik röle, MPCB ve faz koruma rölesi planlandı mı?
- Devreye alma öncesi megger (izolasyon) testi yapıldı mı?
- Kondens tahliye deliği ve periyodik bakım programı oluşturuldu mu?
