Üç fazlı asenkron motorların yanma nedenlerinin başında, çoğu zaman fark edilmeden gelişen sinsi bir arıza gelir: tek faz kaybı (phase loss veya single phasing). Üç fazdan birinin herhangi bir nedenle kesilmesi (atmış bir sigorta, gevşemiş bir klemens, kopmuş bir kablo ya da yapışmış bir kontaktör kontağı), motorun bir anda çok tehlikeli bir çalışma durumuna girmesine yol açar. İşin sinsi yanı şudur: motor çoğu zaman durmaz, dönmeye devam eder; bu yüzden operatör bir sorun olduğunu hemen anlamaz. Ancak kalan iki faz, eksik fazın yükünü de üstlenmek zorunda kaldığından aşırı akım çeker ve sargı hızla ısınır. Dakikalar içinde izolasyon bozulur ve motor yanar. Bu rehberde tek faz kaybının nasıl oluştuğunu, motorda hangi belirtileri verdiğini, neden yanmaya yol açtığını ve faz koruma rölesi, termik ve PTC ile bu arızanın nasıl önleneceğini ayrıntılı olarak ele alıyoruz.

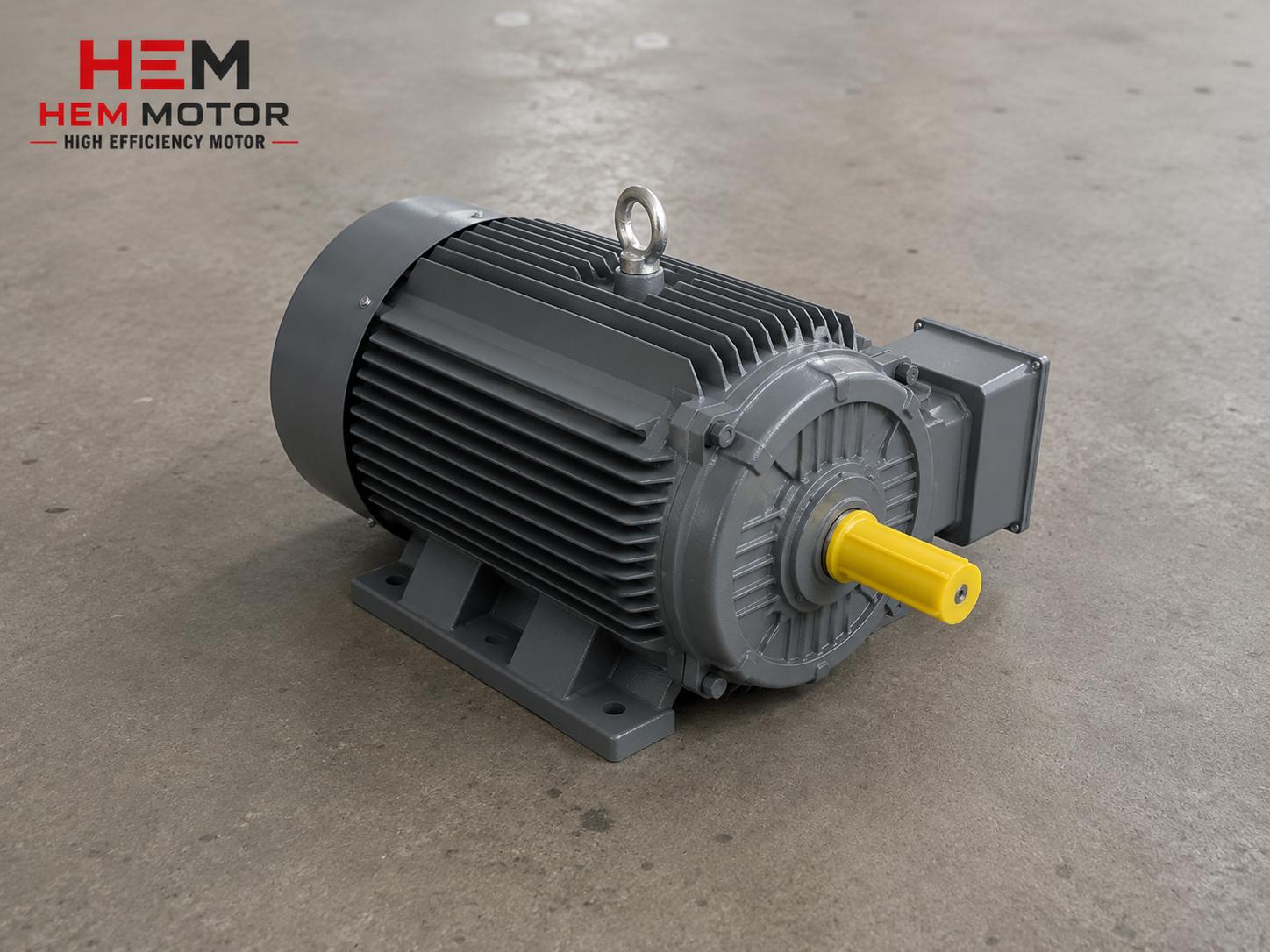

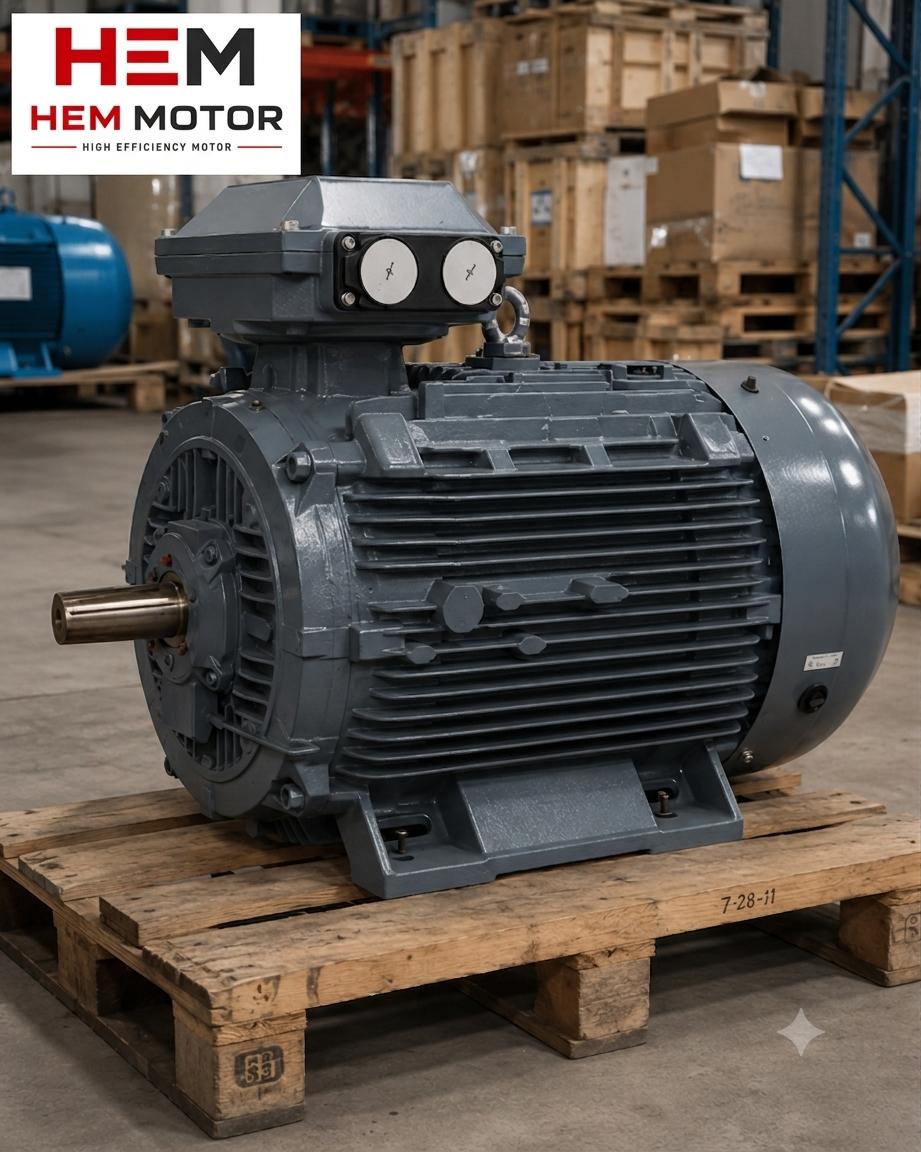

Asenkron motorda tek faz kaybı ve sargı aşırı ısınması

Tek Faz Kaybı Nedir ve Neden Oluşur?

Üç fazlı bir asenkron motor, üç fazın dengeli bir manyetik alan oluşturmasıyla düzgün döner. Bu fazlardan biri kaybolduğunda, motor artık tek fazlı (aslında iki faz arası) bir besleme ile çalışmaya zorlanır; bu duruma "single phasing" denir. Faz kaybının başlıca nedenleri şunlardır: üç fazlı sigortalardan birinin atması, klemens kutusundaki bir bağlantının gevşemesi ya da oksitlenmesi, besleme kablolarından birinin kopması ya da ezilmesi, kontaktör kontaklarından birinin yapışması veya yanması ve şebeke tarafında bir fazın kesilmesi. Klemens bağlantısının doğru yapılması bu arızaların önlenmesinde temel rol oynar; klemens bağlantısı ve gerilim seçimi yazımız bu konuda yol göstericidir.

Motor Çalışırken mi Dururken mi Faz Kaybı Olur?

Faz kaybı iki farklı senaryoda ortaya çıkar. Eğer motor çalışırken bir faz kaybolursa, motor dönüş eylemsizliği sayesinde dönmeye devam eder ama kalan iki fazdan aşırı akım çeker; bu en tehlikeli durumdur çünkü motor durmaz ve sessizce yanmaya başlar. Eğer motor faz eksikken yol almaya çalışırsa, yeterli dönüş momenti oluşamadığı için kalkamaz, yerinde uğuldar ve kilitli rotor akımına yakın çok yüksek bir akım çeker; bu da çok hızlı bir ısınmaya yol açar. Kalkış akımı ve kilitli rotor konusunu kalkış akımı (LRA) yazımızda ele aldık.

Tek Faz Kaybının Belirtileri

Tek faz kaybını erken fark etmek, motoru kurtarmak için kritiktir. Başlıca belirtiler şunlardır: motorun normalden yüksek ve farklı tonda uğuldaması, yük altında zorlanması ve devrinin düşmesi, aşırı titreşim, hızlı ve anormal ısınma, yanık izolasyon kokusu ve motorun yol almaya çalışırken kalkamayıp yerinde inlemesi. Bu belirtilerin birçoğu genel motor arızalarıyla da örtüşür; bu yüzden motor arızaları: belirtiler ve nedenler yazımız ayırıcı tanı için faydalıdır. Gürültü ve titreşim kaynaklarını ayırt etmek için asenkron motorda gürültü kaynakları yazımıza bakabilirsiniz.

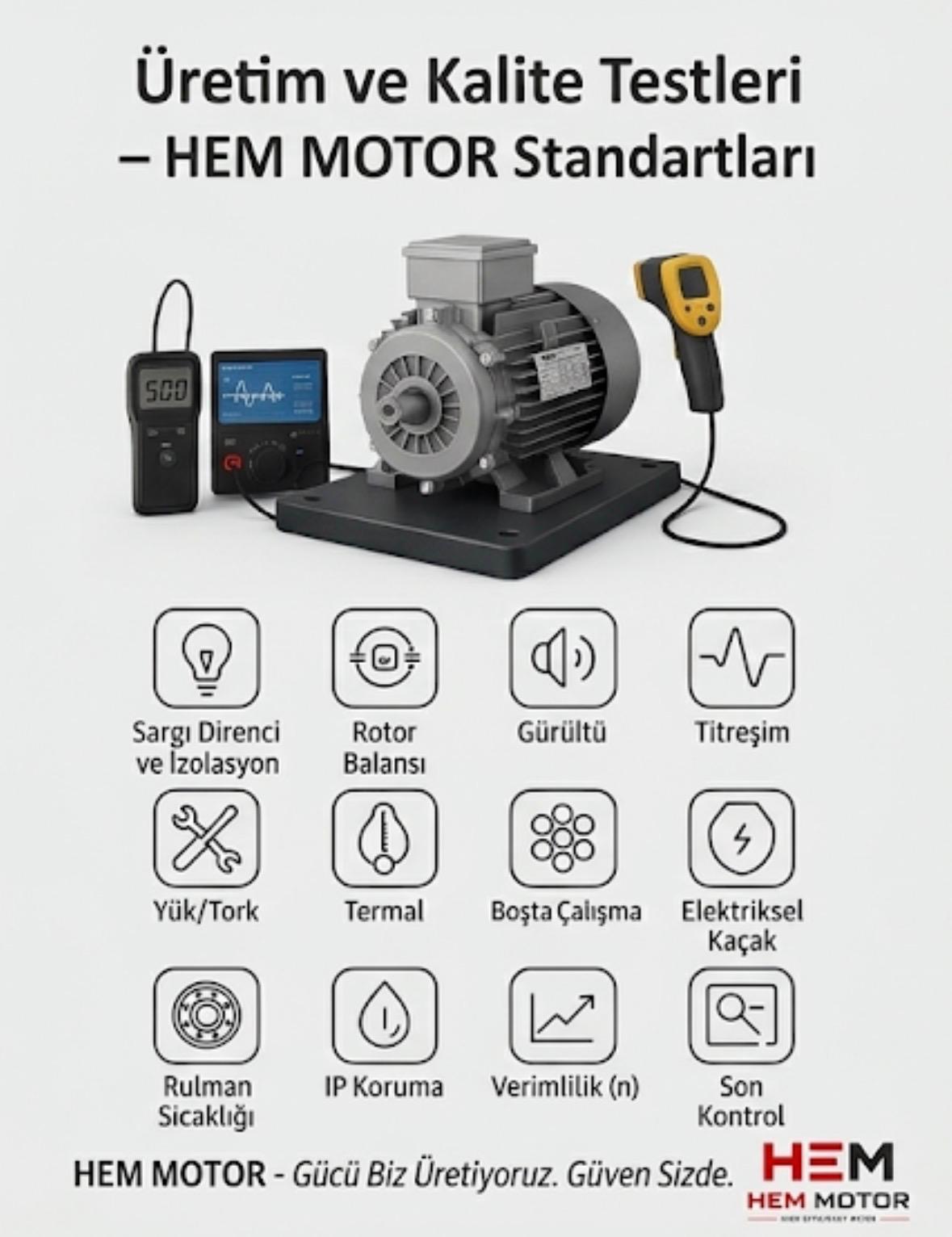

Faz koruma rölesi, termik röle ve PTC ile tek faz kaybına karşı koruma

Neden Yanmaya Yol Açar? Aşırı Akım Mekanizması

Faz kaybının yanmaya yol açmasının nedeni basit bir fizik gerçeğidir: motor aynı mekanik gücü üretmeye çalışır, ancak artık bunu iki faz üzerinden yapmak zorundadır. Toplam güç sabit kalmaya çalışırken faz başına düşen akım dramatik şekilde artar; kalan fazlarda akım anma değerinin 1,7 ila 2 katına çıkabilir. Bu aşırı akım, sargıda I²R kaybını (joule ısınması) katlanarak artırır. Sonuç, sargı sıcaklığının izolasyon sınırının çok üzerine fırlamasıdır. F sınıfı bir izolasyon dahi bu hızlı sıcaklık artışına dakikalarca dayanamaz ve izolasyon delinir. Isınma sınıfının ömre etkisini ısınma sınıfı ve sıcaklık artışı (80K) yazımızda detaylandırdık.

Yıldız ve Üçgen Bağlantıda Davranış Farkı

Faz kaybının etkisi, motorun yıldız mı yoksa üçgen mi bağlı olduğuna göre değişir. Her iki bağlantıda da sonuç tehlikelidir, ancak akım dağılımı farklı seyreder. Bu yüzden koruma elemanlarının doğru ayarlanması bağlantı tipinden bağımsız olarak şarttır. Yıldız-üçgen bağlantının mantığını yıldız-üçgen bağlantı şeması ve yıldız-üçgen mi softstarter mı yazılarımızda bulabilirsiniz.

Koruma Yöntemleri: Faz Kaybını Nasıl Önleriz?

İyi haber şu ki, tek faz kaybı tamamen önlenebilir bir arızadır; doğru koruma donanımıyla motor saniyeler içinde devre dışı bırakılarak kurtarılır. Üç ana koruma katmanı vardır.

Faz Koruma (Faz Sıra) Rölesi

En etkili koruma, özel bir faz koruma rölesidir. Bu röle üç fazı sürekli izler ve fazlardan biri kaybolduğunda ya da fazlar arası dengesizlik belirli bir eşiği aştığında kontaktörü hemen açarak motoru durdurur. Faz sırası korumasıyla birlikte gelen modeller, aynı zamanda yanlış dönüş yönünü de engeller. Faz sırası ve dönüş yönü konusunu dönüş yönü ve faz sırası yazımızda ele aldık.

Termik Röle ve Aşırı Akım Koruması

Termik aşırı akım rölesi, üç fazın akımını izler ve bir fazda akım kesildiğinde ya da diğer fazlarda aşırı akım oluştuğunda diferansiyel mekanizmasıyla devreyi açar. Doğru anma akımına ayarlanmış bir termik röle, faz kaybına karşı önemli bir savunma hattıdır. Termik ve sigorta seçimini koruma: termik, röle ve sigorta seçimi, anma akımına göre kablo ve kontaktör seçimini anma akımı: kablo, sigorta ve kontaktör ve motor koruma şalterini motor koruma şalteri (MPCB) yazılarımızda ayrıntılı işledik.

PTC Termistör ve Doğrudan Sargı Koruması

En kesin koruma, sıcaklığı doğrudan sargının içinden ölçmektir. Sargıya gömülü PTC termistör ya da PT100 sensörleri, sargı sıcaklığı kritik eşiği aştığında motoru durdurur; faz kaybı kaynaklı ani ısınmayı doğrudan yakalar. Bu yöntem, akımı dolaylı izleyen rölelere göre daha kesin bir termal koruma sağlar. Detaylar için PT100 ve PTC termistör ile sıcaklık izleme yazımıza bakın. Bu koruma katmanlarını satın alırken birlikte planlamak için koruma donanımları satın alma yazımız faydalıdır.

İlgili Yazılar ve Ürün Sayfaları

Tek faz kaybı, jeneratörle çalışan sahalarda ve gerilim dalgalanmasının yüksek olduğu şebekelerde daha sık görülür. jeneratörle çalışan şantiyede motor seçimi, gerilim toleransı ve şebeke dalgalanması ve genel motor koruma için motor ömrü ve erken arıza nedenleri yazılarımız bu konuyu tamamlar. VFD ile çalışan motorlarda ek ısınma riski için VFD ve harmonik kaynaklı ısınma yazımıza, tüm ürün gamımız için HEM Motor ana sayfasına ulaşabilirsiniz.

Sıkça Sorulan Sorular

Motorum tek faz kaybında neden durmuyor da yanıyor?

Çalışmakta olan bir motor, dönüş eylemsizliği sayesinde bir faz kaybolsa bile dönmeye devam eder. Ancak kalan iki faz, eksik fazın yükünü de üstlendiği için anma akımının yaklaşık iki katını çeker. Motor durmadığından operatör sorunu fark etmez, fakat sargı bu aşırı akımla hızla ısınır ve dakikalar içinde izolasyon bozularak motor yanar. Bu yüzden motor durmasa bile faz kaybı son derece tehlikelidir.

Tek faz kaybını hangi belirtiden anlarım?

En tipik belirtiler şunlardır: motorun normalden yüksek ve farklı tonda uğuldaması, yük altında zorlanıp devrinin düşmesi, aşırı titreşim, hızlı ve anormal ısınma, yanık izolasyon kokusu ve yol almaya çalışırken kalkamayıp yerinde inlemesi. Bu belirtilerden biri fark edildiğinde motor derhal durdurulmalı ve faz gerilimleri ile bağlantılar kontrol edilmelidir.

Faz kaybına karşı en iyi koruma nedir?

En etkili çözüm, faz koruma (faz sıra) rölesi ile sargıya gömülü PTC termistör korumasını birlikte kullanmaktır. Faz koruma rölesi faz kaybını ve dengesizliği saniyeler içinde algılar; PTC ise sargı sıcaklığını doğrudan ölçerek son savunma hattını oluşturur. Doğru anma akımına ayarlanmış termik röle de güçlü bir ek katmandır. Bu üç katman birlikte, faz kaybı kaynaklı yanmaları neredeyse tamamen önler.

Teklif Alın

Tek faz kaybına karşı en iyi koruma, kaliteli bir motorla doğru koruma donanımının birlikte planlanmasıdır. Mevcut motorunuzun etiket bilgilerini, uygulamanızı ve pano yapınızı paylaşın; uygun IE3/IE4 motoru ve gerekli koruma elemanlarını birlikte belirleyelim. Hemen iletişim sayfamızdan ulaşın veya +90 (532) 345 49 86 numaralı telefondan bizi arayın. Doğru teklif için teklif isterken verilecek bilgiler yazımıza göz atabilirsiniz.

Faz Kaybı Koruma Kontrol Listesi

  • Panoda faz koruma (faz sıra) rölesi mevcut mu?
  • Termik röle motorun anma akımına doğru ayarlandı mı?
  • Sargıda PTC termistör veya PT100 koruması var mı?
  • Klemens bağlantıları sıkı ve oksitlenmemiş mi (periyodik kontrol)?
  • Sigortalar ve kontaktör kontakları sağlam mı?
  • Besleme kablolarında ezilme/kopma riski denetlendi mi?
  • Faz sırası ve dönüş yönü doğrulandı mı?
  • Motorun uğultu, titreşim ve ısınma belirtileri izleniyor mu?
  • Jeneratör/dalgalı şebekede ek koruma önlemi alındı mı?
  • Koruma elemanları periyodik bakımda test ediliyor mu?
