Yeraltı madenlerinde ve uzun tünellerde havalandırma, üretimin değil can güvenliğinin temelidir. Ocak içine temiz hava basan veya kirli havayı, tozu ve patlayıcı gazları dışarı çeken ana havalandırma fanları, çoğu zaman tesisin en kritik ve en sürekli çalışan ekipmanlarıdır. Bu fanları tahrik eden elektrik motorunun seçimi; yüksek debi, kesintisiz çalışma (S1), zorlu ortam koruması ve gerektiğinde patlamaya karşı korumalı (exproof/ATEX) yapı gibi birbirinden ağır şartların aynı anda karşılanmasını gerektirir. Bu yazıda maden havalandırma (ventilasyon) fanı motoru seçimini; aksiyal ana fan tahriki, yüksek güç, sürekli görev, yol verme ve yedeklilik açısından mühendislik bakışıyla ele alıyoruz.

Maden ocağı ana havalandırma aksiyal fanı ve tahrik motoru

Maden Havalandırmasının Temel Gereksinimleri

Yeraltı havalandırması iki temel görevi yerine getirir: yeterli oksijeni ocağa ulaştırmak ve metan (CH4), karbonmonoksit, dizel egzozu, toz gibi tehlikeli bileşenleri uzaklaştırmak. Ana havalandırma fanı genellikle ocak ağzında konumlanır ve ya basma (forcing) ya da emme (exhausting) düzeninde çalışır. Bu fanların debisi çok yüksektir; metreküp/saniye mertebesinde hava hareket ettirilir ve buna karşılık basınç (statik basınç) galeri uzunluğu ve direncine göre belirlenir. Motor, bu debi-basınç noktasındaki fan gücünü emniyetli bir güç payıyla karşılamalıdır.

Maden uygulamasında motor seçiminin klasik fan motoru seçiminden farkı; kesintisizlik, ortam zorluğu ve gaz riski boyutlarının çok daha baskın olmasıdır. Genel fan motoru seçim mantığı için santrifüj ve aksiyal fan motoru seçimi ve kanal tipi uygulamalar için kanal tipi aksiyal fan motoru seçimi yazılarımız temel oluşturur.

Aksiyal Ana Fan ve Motor Eşleşmesi

Maden ana havalandırmasında en yaygın tip aksiyal (eksenel) fandır, çünkü aksiyal fanlar düşük-orta basınçta çok yüksek debi sağlar ve bu maden galerilerinin tipik direnç profiline uygundur. Bazı derin veya yüksek dirençli ocaklarda santrifüj (radyal) fanlar tercih edilebilir; bunlar daha yüksek basınç üretir ama aynı debi için daha büyük yer kaplar.

Aksiyal fan tahrikinde motor; doğrudan akuple (fan göbeğine bağlı), kayış-kasnaklı veya redüktörlü olabilir. Doğrudan tahrik en yaygın çözümdür ve motorun fan devrine uygun kutup sayısıyla seçilmesini gerektirir. 4 kutuplu (1500 d/d) ve 6 kutuplu (1000 d/d) motorlar büyük çaplı aksiyal fanlarda yaygındır; daha sessiz ve dengeli çalışma için düşük devir tercih edilir. Devir-tork uyumu için asenkron motorda devir-tork eğrisi ve kutup seçimi için 2/4/6 kutup seçimi yazılarımıza bakabilirsiniz.

Yüksek Debi ve Güç İhtiyacı

Maden ana fanları büyük güç gerektirir; uygulama büyüklüğüne göre 30 kW'tan başlayıp 355 kW'a kadar pik döküm gövdeli motorlar kullanılır. Fan gücü, debi (Q) ile basıncın (p) çarpımının fan verimine bölünmesiyle hesaplanır; motor bu güce uygun bir güç payıyla (genellikle %10-20) seçilir. Aşırı boyutlandırmadan kaçınmak gerekir; çünkü gereğinden büyük motor düşük yükte düşük güç faktörü ve verimle çalışır. Doğru güç hesabı için pompa, fan ve konveyörde gerekli kW hesabı ve büyük güç tedariki için 90 kW üzeri büyük güç motor tedariki yazılarımız yol göstericidir.

Sürekli Çalışma: S1 Görev Tipi

Maden havalandırma fanı pratikte hiç durmaz; vardiya boyunca, çoğu zaman 7/24 çalışır. Bu nedenle motor S1 (sürekli) görev tipi için seçilmelidir. S1 görev, motorun anma yükünde termal dengeye ulaşana kadar süresiz çalışabilmesini ifade eder. Kataloglarımızdaki sanayi tipi motorlar S1 sürekli çalışmaya uygundur. Görev tipleri arasındaki fark için görev tipi (S1-S6) seçimi yazımız açıklayıcıdır.

Sürekli çalışma, soğutma ve izolasyon açısından da dikkat ister. F sınıfı izolasyon ve B sınıfı sıcaklık artışıyla tasarlanmış motorlar daha uzun ömür sunar. Isınma ile ömür ilişkisi için ısınma sınıfı ve sıcaklık artışı (80K) yazımıza bakabilirsiniz. Sürekli yükte sargı sıcaklığını izlemek için PT100/PTC sensörleri önerilir; bkz. PT100 ve PTC ile sıcaklık izleme.

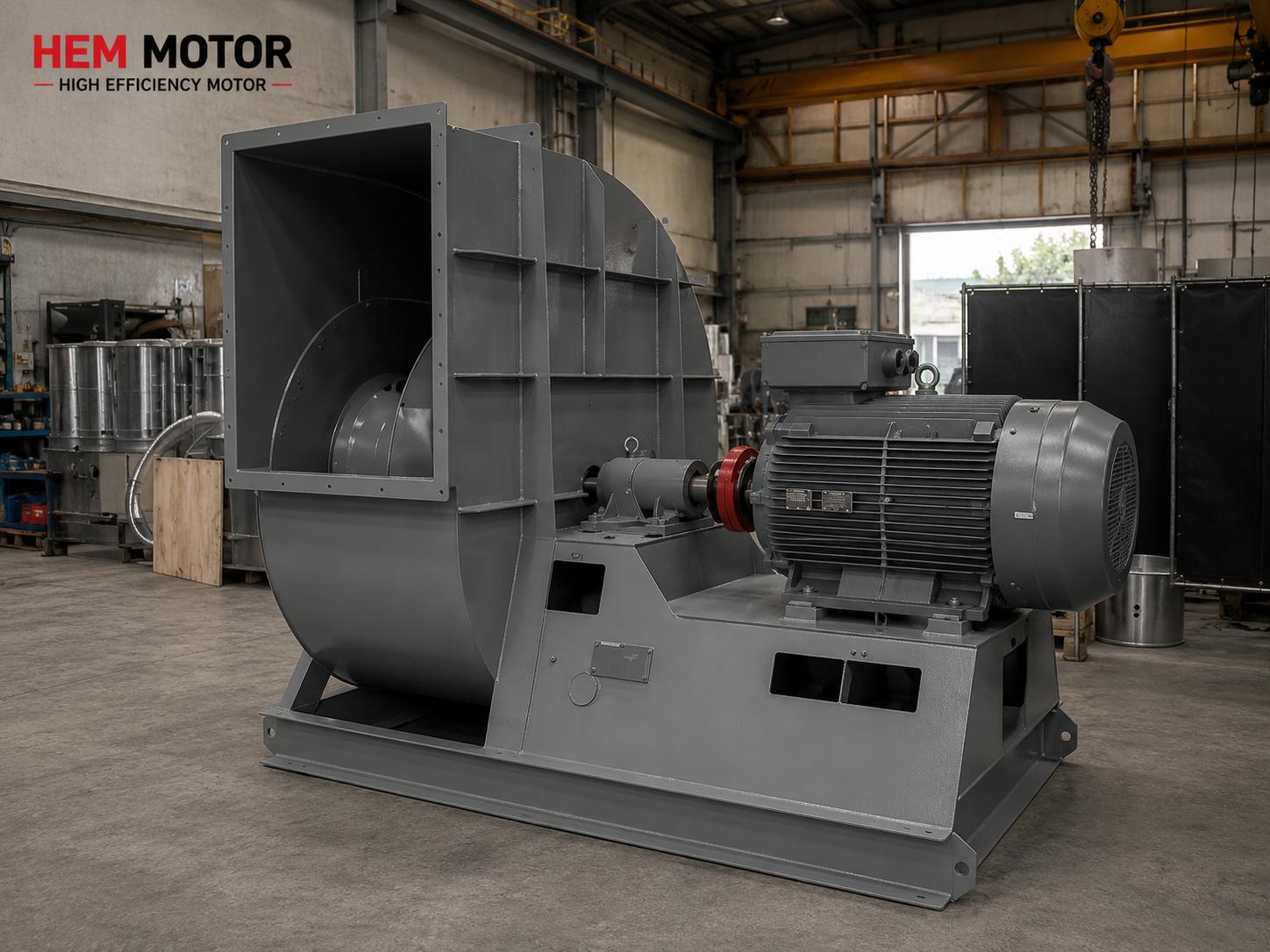

Sürekli S1 görevde çalışan yüksek güçlü pik döküm gövdeli havalandırma fanı motoru

Patlayıcı Ortam: Exproof (ATEX) Gereksinimi

Kömür madenleri başta olmak üzere metan (grizu) riski taşıyan ocaklarda fan motoru patlamaya karşı korumalı (exproof / ATEX) olmalıdır. ATEX direktifi, patlayıcı gaz veya toz bulunabilen bölgeleri (Zone) sınıflandırır ve bu bölgelere uygun koruma tipinde (örneğin alev sızdırmaz "Ex d") ekipman kullanılmasını zorunlu kılar. Kömür madenleri için Grup I (metan/kömür tozu) ekipmanı söz konusudur; gaz riski olan diğer endüstriyel ortamlar Grup II kapsamındadır.

Önemli bir nokta: motorun ocak ağzında, temiz hava tarafında konumlanması bazı düzenlerde patlayıcı ortam dışında kalmasını sağlayabilir; ancak emme (exhausting) düzeninde kirli ve gazlı hava fandan geçtiği için exproof gereksinimi belirginleşir. Risk değerlendirmesi ve bölge sınıflandırması mutlaka yetkili mühendislik tarafından yapılmalıdır. Exproof motor ne zaman zorunlu olduğu konusunda exproof (ATEX) motor ne zaman şart ve exproof mu standart motor mu yazılarımız karar verme sürecini netleştirir.

Ortam Koruması: IP55 / IP65 ve Toz-Nem

Maden ortamı toz, nem ve bazen su sızıntısı bakımından çok zorludur. Motor en az IP55, tozun yoğun olduğu ya da yıkama yapılan noktalarda IP65/IP66 koruma sınıfında olmalıdır. Pik döküm gövde, mekanik darbelere ve titreşime karşı çelik konstrüksiyona göre daha dayanıklıdır ve maden sahasında tercih edilir. IP koruma seçimi için IP koruma sınıfı seçimi (IP55, IP65, IP66), tozlu saha için toz sızdırmazlığı ve IP65/66 koruma yazılarımız ayrıntı sunar. Nemli ortamda yoğuşmaya karşı kondens tahliye deliği ve gerekirse sargı ısıtıcısı (anti-condensation heater) önerilir; bkz. kondens tahliye deliği.

Maden ve taş ocağı sahasında genel motor koruma yaklaşımı için taş ocağı ve maden sahasında motor koruma yazımız tamamlayıcıdır.

Yol Verme ve Yüksek Atalet

Büyük çaplı bir havalandırma fanı yüksek atalet momentine (GD²) sahiptir; bu da kalkışın uzun sürmesine ve yol alma akımının uzun süre yüksek kalmasına yol açar. Doğrudan yol verme (DOL) küçük güçlerde mümkünse de, büyük fanlarda yıldız-üçgen veya yumuşak yol verici (softstarter) tercih edilir; çok büyük ve yüksek atalet sistemlerinde bilezikli motor ve sıvı dirençli yol verici (LRS) gündeme gelir. Yol verme akımının şebekeyi ve jeneratörü zorlamaması için doğru yöntem seçilmelidir. Konuyu derinleştirmek için yıldız-üçgen mi softstarter mı, kalkış akımı (LRA) düşürme ve yüksek atalette yumuşak kalkış için sıvı dirençli yol verici ve bilezikli motor yazılarımıza bakabilirsiniz.

Fan devrini ihtiyaca göre değiştirmek ve havalandırma debisini ayarlamak için frekans sürücüsü (VFD) kullanımı enerji tasarrufu sağlar; afinite yasası gereği debi düşürüldüğünde güç küpsel oranda azalır. Bkz. VFD ile asenkron motor ve afinite yasasıyla VFD tasarrufu.

Yedeklilik ve Kritik Stok

Havalandırma fanı durduğunda ocak kısa sürede çalışılamaz hale gelir; bu nedenle maden tesislerinde havalandırma motoru için yedek motor bulundurmak hayati önemdedir. Birçok tesis ana fanı iki motorlu (biri yedek) ya da iki fanlı yedekli düzende kurar. Kritik yedek motor planlaması için kritik yedek motor listesi ve madencilikte tedarik güvencesi için madencilikte motor tedarik sözleşmeleri yazılarımız stok stratejisi sunar. Madencilik sektörü motor gereksinimleri için maden bant konveyör motorları ve maden susuzlaştırma slurry pompa motoru yazılarımız ilgili uygulamaları kapsar.

Ürün ailesini incelemek için konkasör ve taş kırma / maden motorları kategorimize, fan motorları için pompa, fan ve aspiratör motorları kategorimize, genel başlangıç için elektrik motorları bölümüne göz atabilirsiniz.

Basma (Forcing) ve Emme (Exhausting) Düzeninin Motora Etkisi

Maden ana havalandırması iki temel düzende kurulabilir ve bu düzen motor seçimini doğrudan etkiler. Basma (forcing) düzeninde fan, ocak ağzındaki temiz havayı galerilere doğru iter; motor temiz hava tarafında kalır ve havanın gaz/toz içeriğiyle doğrudan temas etmez. Emme (exhausting) düzeninde ise fan, ocaktaki kirli, nemli ve gazlı havayı dışarı çeker; bu havanın fandan ve bazı düzenlerde motorun yakınından geçmesi nedeniyle exproof gereksinimi ve korozyon riski belirgin biçimde artar.

Emme düzeninde havanın nemli ve aşındırıcı olması, motor gövdesinin korozyon korumasını (kataforez kaplama, ek boya) ve sızdırmazlığını önemli kılar. Korozyon koruması için kataforez kaplama ve korozyon koruması ve açık saha kullanımı için korozyon koruması ve açık saha kullanımı yazılarımıza bakabilirsiniz. Bazı tesisler her iki düzeni de (push-pull) birlikte kullanır; bu durumda hem basan hem emen fan için ayrı motor seçimi yapılır ve her birinin maruz kaldığı ortam ayrı değerlendirilir.

Yardımcı (İkincil) Havalandırma ve Tünel Fanları

Ana havalandırma fanının yanı sıra, ocağın çalışma alınlarına ve kör galerilere hava ulaştırmak için yardımcı (ikincil) havalandırma fanları kullanılır. Bunlar genellikle daha küçük güçlü, kanal (duct) bağlantılı aksiyal fanlardır ve esnek hava kanalıyla (lutte) çalışma alanına hava taşır. Bu fanların motorları da sürekli çalışır ve gaz riski olan bölgelerde exproof olmalıdır. Tünel ve metro projelerinde ise yüksek sıcaklık dayanımlı jet fan motorları söz konusudur; yangın senaryosunda belirli süre yüksek sıcaklıkta çalışabilen (F300/F400 sınıfı) motorlar gerekir. Bu konuda tünel, metro ve otoyol jet fan motorları yazımız ayrıntı sunar. Baca gazı ve yüksek sıcaklık aspirasyonu için ID fan (aspiratör) motoru seçimi yazımıza bakabilirsiniz.

Devir, Kutup Seçimi ve Gürültü Dengesi

Büyük çaplı aksiyal havalandırma fanları genellikle düşük devirde daha verimli ve daha sessiz çalışır. Bu nedenle 4 kutuplu (1500 d/d) yerine 6 kutuplu (1000 d/d) ya da gerektiğinde 8 kutuplu (750 d/d) motorlar tercih edilebilir. Düşük devir aynı debiyi daha büyük çaplı bir fanla sağlar; bu, kanat uç hızını düşürerek aerodinamik gürültüyü azaltır. Maden ortamında gürültü, hem iş sağlığı hem de iletişim açısından önemli bir kriterdir. Düşük devirli, yüksek kutuplu motor seçimi için 6 ve 8 kutuplu düşük devirli motor seçimi ve gürültü yönetimi için gürültü ve titreşim: düşük sesli motor seçimi yazılarımıza bakabilirsiniz.

Frekans sürücüsüyle (VFD) fan devrini değiştirmek, ocağın ihtiyacına göre havalandırmayı ölçeklemeye ve enerji tasarrufuna olanak verir. Vardiya dışı veya düşük üretim dönemlerinde fan devrini düşürmek, afinite yasası gereği güç tüketimini küpsel oranda azaltır. Düşük devirde sürekli çalışmada motorun kendi soğutması yetersiz kalırsa harici cebri soğutma gerekebilir; bkz. harici cebri soğutma fanı (VFD düşük devir).

Enerji Verimliliği ve İşletme Maliyeti

Maden havalandırma fanları 7/24 ve yüksek güçte çalıştığından, tesisin en büyük elektrik tüketicilerinden biridir. Bu nedenle motor verimliliği doğrudan işletme maliyetini etkiler. Yüksek verimli (IE3/IE4) bir motor, sürekli çalışan bir fanda yıl boyunca kayda değer enerji tasarrufu sağlar; çünkü küçük bir verim farkı bile binlerce saatlik çalışmada büyük bir enerji farkına dönüşür. Verim sınıfının sürekli yükteki kazancı için verim sınıfı ve doğru boyutlandırma ve toplam sahip olma maliyeti için toplam sahip olma maliyeti (TCO) yazılarımıza bakabilirsiniz.

Verimliliği yalnızca motor değil, sistemin tamamı belirler: fan verimi, kanal kayıpları, çalışma noktası ve devir kontrolü hep birlikte değerlendirilmelidir. Fanı her zaman tam devirde çalıştırmak yerine, ihtiyaca göre VFD ile devir ayarlamak afinite yasası gereği büyük tasarruf getirir. Madencilik sektöründe motor seçimi ve filo yönetimi için tek motordan filoya tasarruf ve genel sektör uygulaması için ürün açıklamamızı tamamlayan görev tipi seçimi yazımız faydalıdır. Doğru verimli motor, hem enerji faturasını düşürür hem de ısınmayı azaltarak motor ömrünü uzatır.

Titreşim, Balans ve Mekanik Dayanım

Sürekli ve yüksek güçte çalışan bir havalandırma fanı motorunda titreşim, hem fan hem motor ömrü için kritik bir göstergedir. Dengesiz bir fan kanadı veya yatak aşınması, titreşimi artırarak rulman ömrünü kısaltır ve gövdede yorulma çatlaklarına yol açabilir. Bu nedenle motorun balans kalitesi ve titreşim seviyesi ISO 10816/20816 kabul değerleri içinde olmalıdır. Titreşim ve balans için titreşim ve balans (ISO 10816/20816) yazımız ölçüt sunar. Pik döküm gövdenin yüksek rijitliği, darbe ve titreşim altında çelik konstrüksiyona göre avantaj sağlar; bkz. pik döküm gövdede darbe dayanımı ve rijitlik. Rulman gresleme ve bakım takvimi de uzun ömür için ihmal edilmemelidir; bkz. rulman gresleme (gres tipi, NLGI, aralık).

Sıkça Sorulan Sorular

Maden havalandırma fanı motoru exproof olmak zorunda mı?

Bu, ocaktaki gaz/toz riskine ve motorun konumlandığı bölgenin sınıflandırmasına bağlıdır. Metan (grizu) riski taşıyan kömür madenlerinde ve patlayıcı ortam içinde kalan fanlarda exproof (ATEX) zorunludur. Temiz hava tarafında, patlayıcı bölge dışında kalan bazı düzenlerde standart motor yeterli olabilir; karar yetkili risk değerlendirmesiyle verilmelidir.

Maden fanı motoru için hangi görev tipi seçilmeli?

Ana havalandırma fanı 7/24 sürekli çalıştığından S1 (sürekli) görev tipi seçilmelidir. F sınıfı izolasyon ve düşük sıcaklık artışı uzun ömür için önemlidir.

Havalandırma motorunda yedek bulundurmak şart mı?

Evet. Havalandırmanın durması ocakta çalışmayı imkânsız ve tehlikeli hale getirir. Yedek motor veya yedekli fan düzeni, duruş süresini en aza indirmek için kritik öneme sahiptir.

Teklif Alın

Maden ve tünel havalandırma fanınız için yüksek debiye, sürekli S1 çalışmaya ve sahanıza uygun koruma sınıfına uygun motor seçiminde size destek oluyoruz. Yedek motor planlaması ve hızlı tedarik için +90 (532) 345 49 86 numaralı hattımızdan veya iletişim sayfamız üzerinden teklif isteyebilirsiniz.

Maden Havalandırma Fanı Motoru Seçim Kontrol Listesi

  • Fan tipi (aksiyal/santrifüj), debi (m³/s) ve statik basınç değerlerini belirleyin.
  • Fan gücünü hesaplayıp güç payıyla motor kW'ını seçin (aşırı boyutlandırmadan kaçının).
  • Devir/kutup seçimini fanın çalışma noktasına ve gürültü hedefine göre yapın.
  • S1 sürekli görev, F izolasyon ve düşük sıcaklık artışı isteyin.
  • Ortama göre IP55/IP65 koruma ve pik döküm gövde seçin.
  • Gaz/toz riski varsa exproof (ATEX) bölge sınıflandırmasını teyit ettirin.
  • Yüksek atalete uygun yol verme yöntemini (yıldız-üçgen, softstarter, LRS) planlayın.
  • Yedek motoru ve kritik stok stratejisini önceden belirleyin.
