Bir elektrik motoru satın alırken güç ve devir kadar önemli, ama çoğu zaman gözden kaçan bir parametre vardır: koruma sınıfı, yani IP kodu. Yanlış IP sınıfı seçmek, motorun tozdan veya sudan zarar görmesine, garanti dışı arızalara ve erken motor değişimine yol açar. IP55, IP65, IP66 ve IP69K gibi kodların ne anlama geldiğini ve ortamınıza hangisinin uygun olduğunu bilmek, doğru motoru ilk seferde sipariş etmenizi sağlar. Bu rehber, bir alıcı gözüyle IP kodunun iki rakamını çözmenize, ortamınıza göre doğru koruma sınıfını belirlemenize ve teklif aşamasında doğru talebi iletmenize yardımcı olur. HEM Motor olarak üretici ve satıcı kimliğimizle, IP55 standart üretimden istek üzerine daha yüksek koruma sınıflarına kadar projenize uygun motoru eşleştiriyoruz.

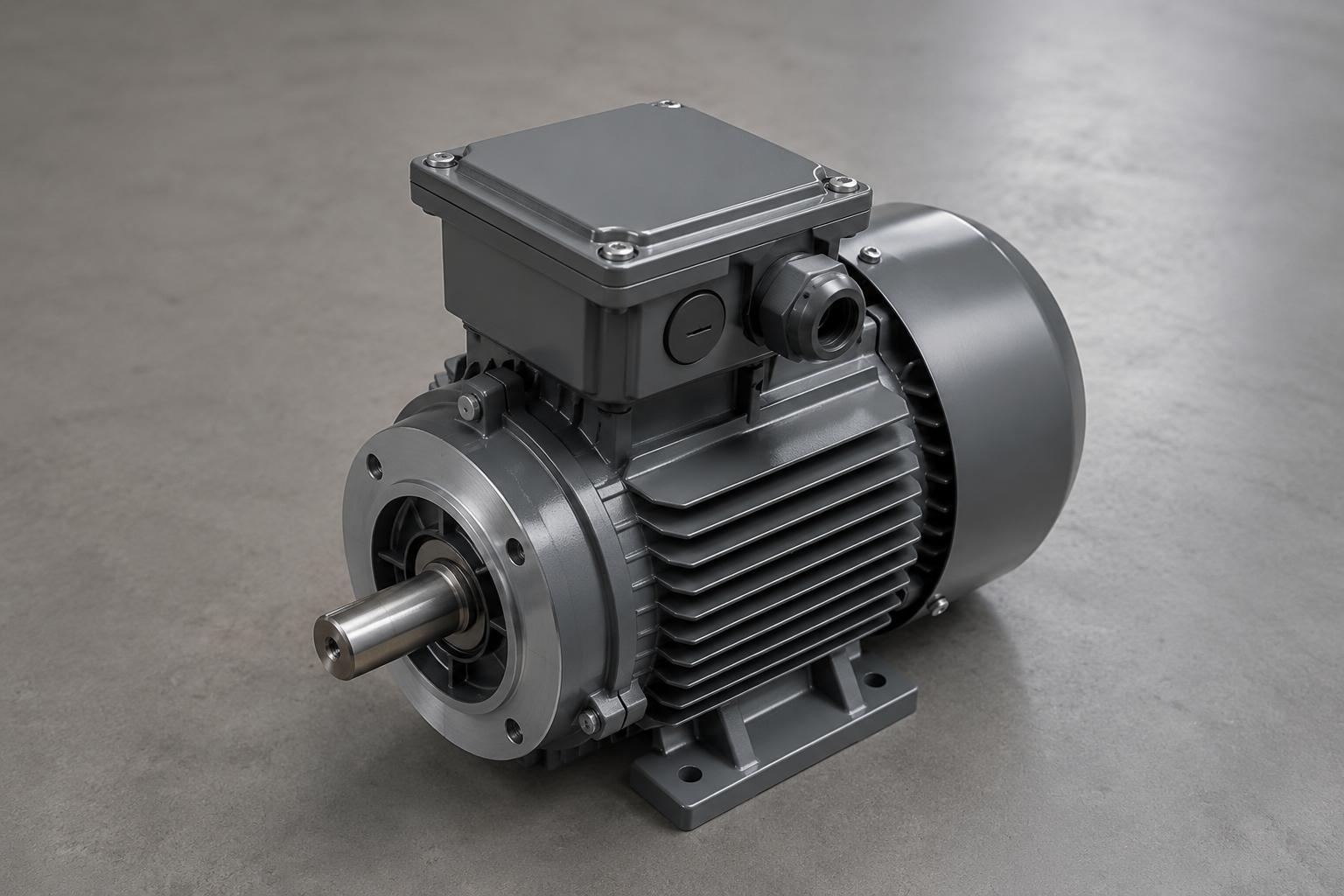

Elektrik motoru IP koruma sınıfı seçimi IP55 IP65 IP66

IP Kodu Nedir ve İki Rakam Ne Anlatır?

IP, Ingress Protection (Girişe Karşı Koruma) anlamına gelir ve IEC 60529 standardına göre tanımlanır. Kodun yanındaki iki rakamdan birincisi katı cisimlere ve toza karşı korumayı, ikincisi suya karşı korumayı belirtir. Yani IP55 yazan bir motorda ilk 5 toza karşı, ikinci 5 suya karşı koruma seviyesini gösterir. Bu iki rakamı ayrı ayrı okumak, satın alma kararınızı netleştirir.

Birinci Rakam: Toz ve Katı Cisim Koruması

Birinci rakam 0 ile 6 arasında değişir. 5 seviyesi toza karşı korumalı anlamına gelir; toz girişi tamamen engellenmez ama motorun çalışmasını bozacak miktarda toz içeri giremez. 6 seviyesi ise toza tam sızdırmazlık demektir; hiç toz girmez. Tozlu sahalarda, örneğin taş kırma ve konkasör tesislerinde ilk rakamın 6 olması (toz geçirmez) ciddi bir avantajdır.

İkinci Rakam: Su Koruması

İkinci rakam 0 ile 9K arasında değişir. 5 her yönden gelen düşük basınçlı su jetine, 6 güçlü su jetlerine, 7 geçici suya batmaya, 9K ise yüksek basınçlı ve yüksek sıcaklıkta su jetine (örneğin basınçlı yıkama) karşı korumayı belirtir. Yıkanan ortamlarda veya açık sahada ikinci rakam belirleyici olur.

IP Sınıflarını Tek Tek Tanıyalım

IP55: Standart Endüstriyel Koruma

IP55, endüstriyel motorlarda en yaygın standart koruma sınıfıdır ve HEM Motor üretiminde temel seviyedir. Toza karşı korumalı, her yönden gelen düşük basınçlı su jetine dayanıklıdır. Genel sanayi, kapalı tesis, normal nem ve toz seviyeleri için fazlasıyla yeterlidir. IE3 ve IE4 trifaze motorlarımız standart olarak IP55 koruma ve F sınıfı izolasyonla sunulur.

IP65: Toz Geçirmez ve Su Jetine Dayanıklı

IP65 te ilk rakam 6 olduğu için motor toza tam sızdırmazdır; ikinci rakam 5 olduğundan düşük basınçlı su jetine dayanır. Aşırı tozlu ortamlarda, un değirmeni, çimento, yem fabrikası gibi ince toz yoğunluğunun yüksek olduğu tesislerde IP65 tercih edilir. Toz, IP55 motorda zamanla içeri sızıp rulman ve sargı ömrünü kısaltabilirken IP65 bu riski büyük ölçüde kapatır.

IP66: Toz Geçirmez ve Güçlü Su Jetine Dayanıklı

IP66, hem toza tam sızdırmaz hem de güçlü su jetlerine dayanıklıdır. Açık sahada yağmura maruz kalan, basınçlı su ile yıkanan veya deniz/nem yükü yüksek ortamlarda çalışan motorlar için uygundur. Gıda tesisleri, açık alan pompa istasyonları ve yıkama içeren proseslerde IP66 sıkça istenir.

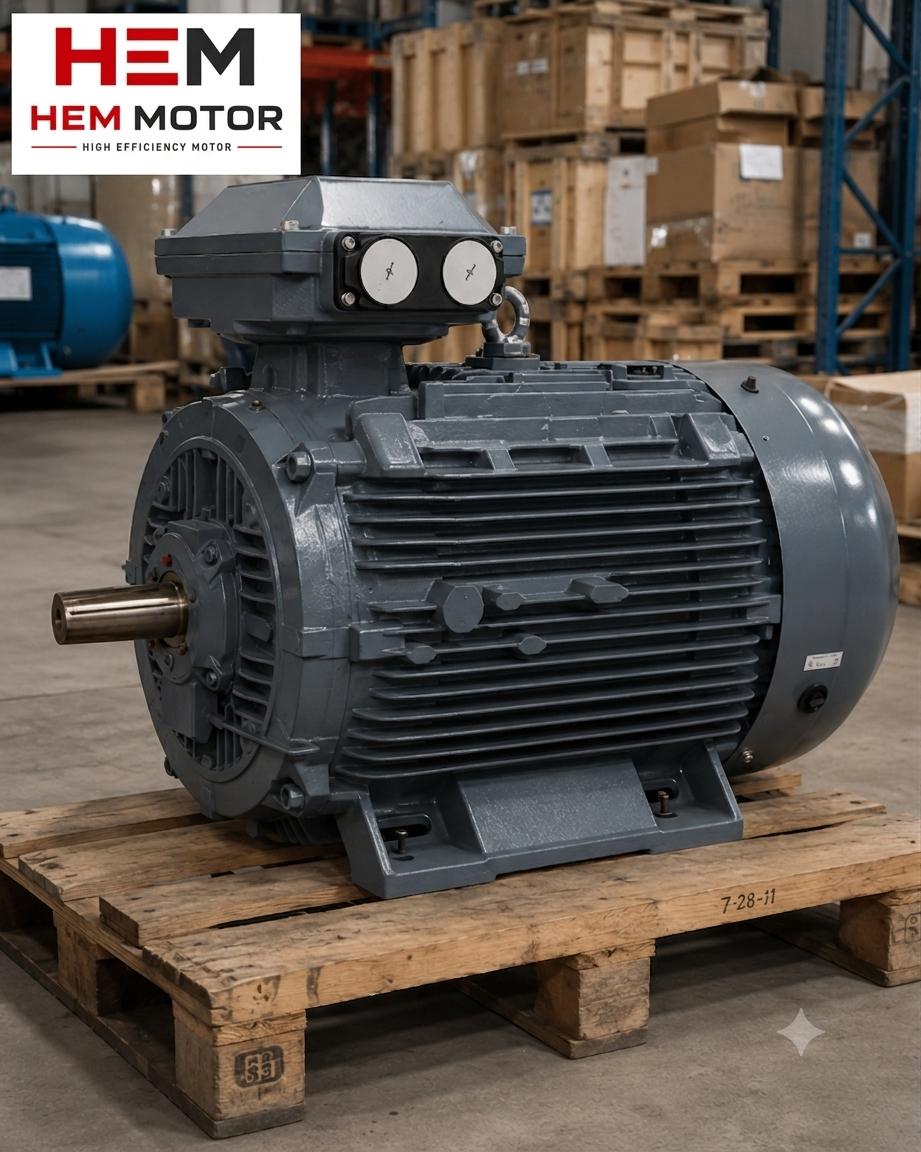

Ortama göre motor IP koruma sınıfı ve klemens rakor seçimi

IP69K: Yüksek Basınçlı Yıkamaya Karşı En Üst Seviye

IP69K, yüksek basınçlı ve yüksek sıcaklıkta su jetiyle yıkamaya karşı korumanın en üst seviyesidir. Hijyen kurallarının sert olduğu, motorun düzenli olarak basınçlı sıcak su ile yıkandığı et, süt ve gıda işleme hatlarında gerekebilir. Bu sınıf özel sızdırmazlık ve gövde tasarımı gerektirir; projeniz bu seviyeyi gerektiriyorsa teklif aşamasında mutlaka belirtin.

Ortamınıza Göre Doğru IP Sınıfını Seçme

Pratik bir yaklaşım için ortamınızı iki eksende değerlendirin: ne kadar toz, ne kadar su. Kapalı, temiz, kuru bir tesiste IP55 yeterlidir. Toz yoğunluğu yüksek ama su teması yoksa IP65 doğru tercihtir. Hem toz hem su (yağmur, yıkama, açık saha) varsa IP66 ya çıkın. Hijyenik yıkama içeren gıda hatlarında IP69K değerlendirilir. Ortam koşullarına göre sadece IP değil, gövde malzemesi de önemlidir; pik döküm mü alüminyum gövde mi yazımız ortam koşullarına göre gövde kararını ele alıyor. Korozyon ve açık saha kullanımı için pik döküm gövdeli motorlarda korozyon koruması yazımız da ek koruma önlemlerini açıklıyor.

IP Korumayı Klemens Kutusu ve Rakor Belirler

Motorun IP koruması sadece gövdeyle değil, klemens kutusu ve kablo girişiyle de sağlanır. Yanlış rakor (kablo bezi) seçimi veya gevşek montaj, IP66 bir motoru bile suya açık hale getirir. Bu nedenle motorun IP sınıfı kadar, uygun IP korumalı rakor ve doğru bağlantı da kritiktir. Klemens ve rakor seçimini derinlemesine incelemek için motor klemens kutusu ve kablo bağlantısı yazımız doğru rakor seçimini ve IP korumayı ayrıntılandırıyor. Ayrıca sıcak ve tozlu ortamda izolasyon sınıfı kararı için sıcak ve tozlu ortamda motor seçimi yazımıza bakabilirsiniz.

Yanlış IP Seçiminin Maliyeti

Çok düşük IP sınıfı seçmek motorun erken arızalanmasına; gereğinden yüksek IP istemek ise bütçenizi gereksiz yere yormaya yol açar. Doğru denge, ortamınızı doğru tanımlamaktan geçer. Bir IE4 süper premium motor gibi yüksek verimli bir yatırımı yanlış IP sınıfıyla riske atmak mantıksızdır. Ortamınızı bize tarif edin, doğru koruma sınıfını sizin için belirleyelim.

IP Korumayı Zamanla Kaybetmemek: Bakım ve Montaj

Bir motorun etiketinde IP66 yazması, o korumanın ömür boyu kendiliğinden süreceği anlamına gelmez. IP koruma, klemens kutusu kapağının doğru sıkılması, contaların sağlam olması ve kablo rakorlarının uygun takılmasıyla korunur. Bakım sırasında klemens kapağı açıldığında contanın yerine doğru oturmaması, ya da kullanılmayan rakor deliklerinin kör tapayla kapatılmaması, IP66 bir motoru pratikte korumasız hale getirebilir. Bu nedenle satın alma kadar montaj ve bakım disiplini de IP korumanın sürekliliğinde belirleyicidir. Özellikle açık sahada veya yıkanan ortamlarda, periyodik kontrollerde conta ve rakor durumunu gözden geçirmek gerekir.

Bir başka kritik nokta, motorun montaj pozisyonudur. Dikey monte edilen, mili yukarı bakan motorlarda klemens kutusu ve fan kapağı üzerinde su birikme riski artar; bu konumda ek su atma deliği (drenaj) ya da koruyucu şapka gerekebilir. Yatay montajda ise drenaj deliklerinin en alt noktada açık olması, yoğuşma suyunun motor içinde birikmesini önler. Doğru montaj pozisyonu ve IP koruma birlikte planlandığında, motor ömrü boyunca etiketteki koruma seviyesini korur. Montaj tipi seçiminizi elektrik motoru bağlantı şekilleri sayfamızdan inceleyebilir, ortama göre gövde kararı için pik döküm seçeneklerini değerlendirebilirsiniz.

IP Kodunun Yanındaki Ek Harfler Ne Anlama Gelir?

Bazı motor etiketlerinde IP kodunun ardından ek harfler görürsünüz. Bu harfler, standart iki rakamın anlatmadığı ek koruma bilgilerini verir. Örneğin koruma seviyesini test ederken kullanılan koşulları ya da ek dayanım özelliklerini belirtebilirler. Alıcı açısından önemli olan, etikette gördüğünüz tam kodu sipariş notunuza birebir aktarmanızdır; çünkü IP55 ile IP55W gibi varyantlar farklı ortam dayanımı anlamına gelebilir. Tereddüt ettiğiniz her durumda motorun çalışacağı ortamı tarif etmeniz, doğru varyantı sizin için seçmemizi sağlar. Etiket bilgilerini doğru okumak, yalnızca IP için değil; güç, devir ve montaj tipi için de yanlış sipariş riskini ortadan kaldırır.

IP koruma, motorun verim sınıfından (IE3, IE4) ve izolasyon sınıfından (F, H) bağımsız bir özelliktir. Yani aynı motoru hem IE4 verimli hem IP66 korumalı olarak tedarik edebilirsiniz. Bu üç parametreyi (verim sınıfı, IP koruma, izolasyon sınıfı) birbirinden ayrı düşünmek, sipariş ederken kafa karışıklığını önler. Çoğu alıcı IP ile izolasyon sınıfını karıştırır; oysa IP dış etkenlere (toz, su) karşı korumayı, izolasyon sınıfı ise sargının dayanabileceği sıcaklığı belirtir. İkisi farklı amaçlara hizmet eder.

IP66 ile IP67 Farkı: Su Jeti mi, Suya Batma mı?

Alıcıların sık karıştırdığı bir nokta da ikinci rakamın 6 ile 7 arasındaki farkıdır. IP66 güçlü su jetlerine karşı korur ama suya batmaya karşı garanti vermez; IP67 ise belirli bir derinlikte ve sürede geçici suya batmaya dayanır, fakat güçlü su jeti senaryosu farklı test edilir. Yani daha yüksek rakam her zaman her senaryoda daha iyi anlamına gelmez; ortamınızdaki gerçek riske göre seçim yapmak gerekir. Su jetiyle yıkanan ama batmayan bir motor için IP66, geçici olarak su altında kalabilecek bir uygulama için IP67 daha doğru olabilir. Bu ayrımı netleştirmek için motorun karşılaşacağı en kötü su senaryosunu bize tarif etmeniz yeterlidir; doğru ikinci rakamı sizin için belirleriz.

IP Sınıfı Sipariş Notunuzda Neden Açıkça Belirtilmeli?

Elektrik motoru siparişlerinde en sık yaşanan sorunlardan biri, IP koruma sınıfının sipariş notunda hiç belirtilmemesidir. Alıcı çoğu zaman güç, devir ve montaj tipini yazar ama IP sınıfını atlar; bu durumda standart IP55 gönderilir. Eğer motor aslında tozlu veya ıslak bir ortama gidecekse, bu eksik bilgi erken arızaya ve garanti dışı bir duruma yol açar. Bu nedenle teklif isterken motorun çalışacağı ortamı net tarif etmek, ya da doğrudan istediğiniz IP sınıfını yazmak en güvenli yoldur. Trifaze motor siparişinde IP, güç ve devir kadar temel bir parametredir.

Mevcut bir motoru değiştiriyorsanız, eski motorun etiketindeki IP kodunu okumak ve aynı veya daha yüksek bir sınıf istemek en pratik yöntemdir. Çünkü o motor, yıllarca o ortamda çalışmış ve uygunluğu sahada kanıtlanmıştır. Etiket okunmuyorsa ya da silinmişse, ortamı bize tarif etmeniz yeterlidir; toz seviyesi, su/yıkama teması, açık-kapalı saha ve nem bilgisiyle doğru IP sınıfını sizin için belirleriz. Bu küçük ama kritik adım, yanlış motor gelmesini ve buna bağlı zaman kaybını önler. Doğru IP sınıfı bir kez belirlendiğinde, aynı uygulamadaki sonraki siparişleriniz için de standart bir referansınız olur.

Ortam Bazlı IP Seçimi: Sektörel Örnekler

Soyut rakamları somutlaştırmak için tipik ortamları ele alalım. Kapalı bir makine atölyesinde, nem ve toz seviyesi normalse IP55 fazlasıyla yeterlidir; bu, sanayinin büyük çoğunluğunun standart tercihidir. Bir un değirmeni veya yem fabrikasında ise havadaki ince toz yoğunluğu yüksektir ve bu toz IP55 motorda zamanla içeri sızarak rulman ve sargı ömrünü kısaltabilir; bu tür tesislerde IP65 (toz geçirmez) ciddi bir avantaj sağlar. Açık sahada, yağmura ve basınçlı yıkamaya maruz kalan bir pompa istasyonunda IP66 doğru tercihtir. Hijyen kurallarının sert olduğu, motorun düzenli sıcak su ile yıkandığı gıda işleme hatlarında ise IP69K değerlendirilir.

Tozlu ve zorlu ortamlarda IP koruma kadar gövde malzemesi de belirleyicidir; bu tür sahalarda pik döküm gövdeli IE4 motorlar mekanik dayanım ve ısı dağıtımı açısından öne çıkar. Tozun yoğun olduğu konkasör ve taş kırma tesislerinde, korozyonun yüksek olduğu deniz kenarı sahalarda ve sürekli nemli ortamlarda, IP sınıfını gövde ve izolasyon kararıyla birlikte vermek gerekir. Ortamınızı doğru tarif ettiğinizde, bu üç kalemi (IP, gövde, izolasyon) sizin için tek bir bütün olarak optimize edebiliriz. Böylece ne gereğinden düşük koruma alıp erken arıza riski taşırsınız, ne de gereksiz yüksek koruma için bütçe ayırırsınız.

Sıkça Sorulan Sorular

IP55 ile IP65 arasındaki fark nedir, hangisini almalıyım?

IP55 toza karşı korumalıdır; az miktarda toz girebilir ama çalışmayı bozmaz. IP65 ise toza tam sızdırmazdır, hiç toz girmez. İkisi de düşük basınçlı su jetine dayanır. Çok tozlu ortamlarda (değirmen, çimento, yem) IP65 i, normal sanayi ortamlarında IP55 i tercih edin.

Açık sahada yağmur altında çalışacak motor için hangi IP gerekir?

Açık sahada hem toz hem yağmur/su söz konusu olduğu için en az IP66 öneririz. IP66 toza tam sızdırmaz ve güçlü su jetlerine dayanıklıdır. Korozyon riskine karşı ek koruma ve uygun gövde malzemesi de değerlendirilmelidir.

Yüksek IP sınıfı motorun verimi düşer mi?

Hayır. IP koruma sınıfı, motorun verim sınıfından (IE3, IE4) bağımsızdır. Daha yüksek IP almak verimi düşürmez; sadece motorun toza ve suya karşı dayanımını artırır. IE4 bir motoru IP66 olarak da tedarik edebilirsiniz.

Teklif Alın

Tesisinizdeki toz ve su koşullarını bize anlatın; doğru IP koruma sınıfını, gövde malzemesini ve rakor seçimini sizin için belirleyelim. HEM Motor olarak IP55 standart üretimden istek üzerine daha yüksek koruma sınıflarına kadar projenize uygun trifaze motoru eşleştirip hızlı teklif sunuyoruz. Bizi +90 (532) 345 49 86 numaradan arayabilir veya iletişim sayfamız üzerinden ulaşabilirsiniz.
