Elektrik motorunun klemens kutusu ve kablo giriş tarafı

Klemens Kutusu Nedir, Neden Konumu Önemlidir?

Klemens kutusu, motor sargılarının uçlarının dışarı çıktığı ve besleme kablosunun bağlandığı koruyucu kutudur. İçinde klemens (terminal) bağlantı bloğu bulunur; burada motor uçları köprülenir ve şebeke kablosu bağlanır. Yıldız ya da üçgen bağlantı köprülemesi de bu kutuda yapılır; klemens köprüleme ve gerilim seçimini klemens bağlantısı ve gerilim seçimi yazımızda detaylı ele aldık.

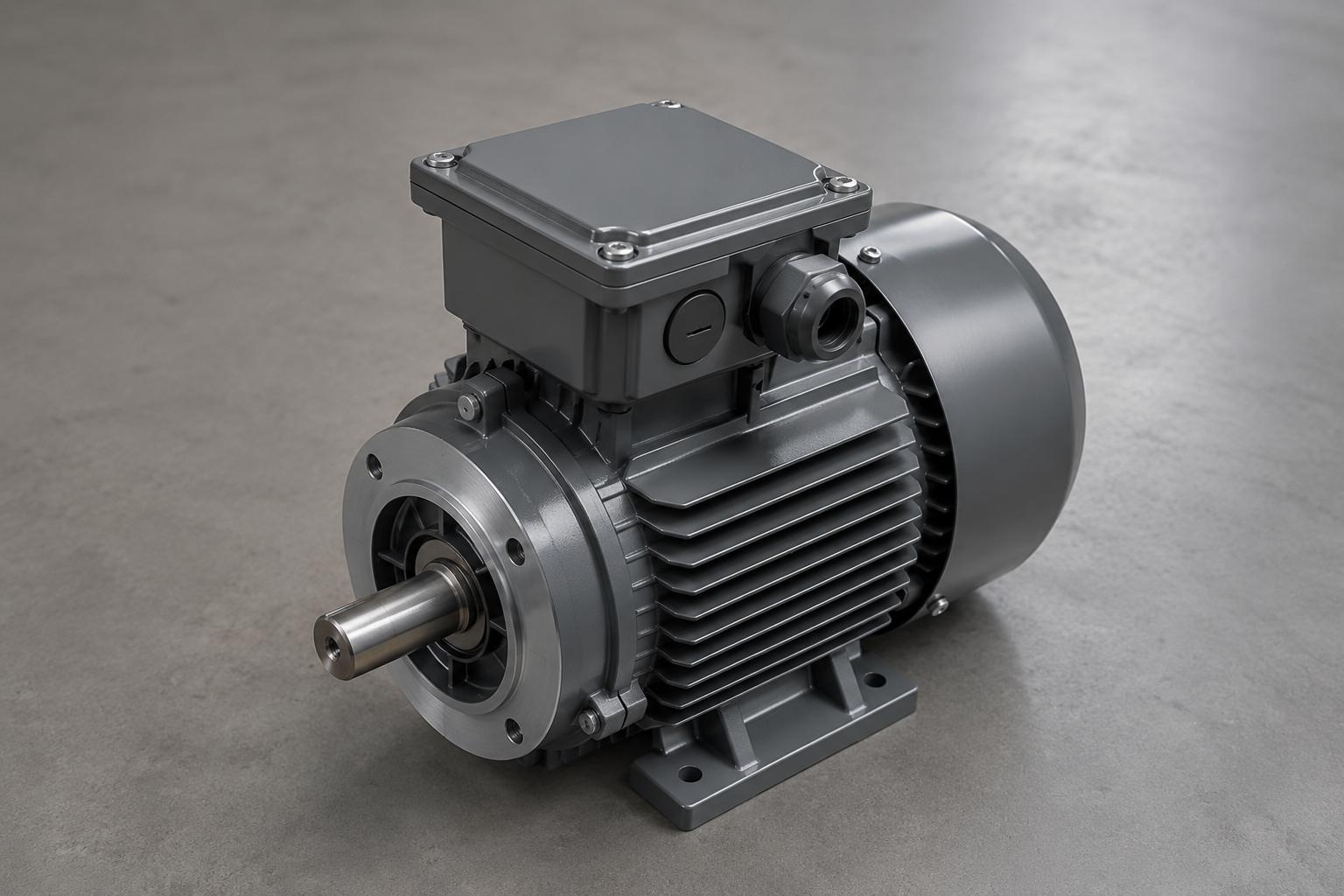

Klemens kutusunun konumu standart olarak motorun üstündedir; bu, çoğu yatay (ayaklı B3) montajda kabloyu üstten almayı sağlar. Ancak sahada pano ve kablo kanalı her zaman motorun üstünde olmayabilir. Pano motorun solundaysa, klemens kutusunu sola döndürerek kabloyu en kısa ve düzgün güzergahtan almak mümkündür. Bu detay, özellikle dar yerleşimli tesislerde ve seri makine imalatında montaj kolaylığı ve düzenli kablolama açısından büyük fark yaratır. Klemens kutusu ve kablo bağlantısının IP koruma ve rakor seçimiyle ilişkisini motor klemens kutusu ve kablo bağlantısı yazımızda ele aldık.

Üst, Sağ ve Sol Konum (Saat Yönü Gösterimi)

Klemens kutusunun yönü genellikle motora mil tarafından bakıldığında saat yönü konumuyla ifade edilir. Standart konumlar şunlardır:

  • Üst konum (standart): Klemens kutusu motorun üstünde, mil yatayken yukarı bakar. Fabrika çıkışı varsayılan konumdur ve kablo üstten alınır.
  • Sağ konum: Mil tarafından bakıldığında klemens kutusu sağ taraftadır. Pano motorun sağındaysa tercih edilir.
  • Sol konum: Mil tarafından bakıldığında klemens kutusu sol taraftadır. Pano motorun solundaysa tercih edilir.

Bu konum gösterimi standartlaşmış olsa da, sipariş ederken hangi referansa (mil tarafından mı, fan tarafından mı bakış) göre belirtildiğinin netleştirilmesi karışıklığı önler. En güvenli yöntem, klemens kutusunun hangi yöne bakmasını istediğinizi açık biçimde (örneğin mil tarafından bakıldığında sol) belirtmektir. Yanlış anlaşılmaları önlemek için yanlış motor gelmesini önleyin yazımızdaki etiket ve sipariş eşleştirme yöntemi burada da geçerlidir.

Kablo Giriş Yönü ve Rakor Tarafı

Klemens kutusunun yönü kadar, kablonun kutuya hangi taraftan girdiği de önemlidir. Klemens kutusunun üzerinde, kablonun geçtiği rakor (kablo bağlantı elemanı) için delik bulunur. Bu rakor deliği genellikle kutunun bir yan yüzeyindedir ve kutunun döndürülmesiyle ya da kapağın çevrilmesiyle farklı yönlere getirilebilir. Kablo giriş yönü, kablonun tesisteki güzergahına göre seçilir: kablo aşağıdan geliyorsa rakor aşağı, yandan geliyorsa yana bakmalıdır.

Rakor tarafının doğru seçilmesi, kablonun keskin dönüşler yapmadan, düzgün ve gerilimsiz biçimde bağlanmasını sağlar. Yanlış yönde bir rakor, kablonun zorlanmasına, kablo izolasyonunun yıpranmasına ve rakor sızdırmazlığının bozulmasına yol açabilir. Özellikle dış ortamda ve nemli tesislerde rakorun aşağı bakması, suyun kablo boyunca kutuya girmesini önler; yukarı bakan bir rakorda yağmur ya da yıkama suyu kablo üzerinden kutuya sızabilir ve klemens bloğunda kısa devre riski oluşturabilir. Bazı motorlarda klemens kutusunda birden fazla rakor deliği bulunur; bu, kablonun hem soldan hem sağdan girebilmesine imkan verir ve kullanılmayan delik kör tapayla kapatılır. Çok kablolu bağlantılarda (örneğin termistör, ısıtıcı ya da fren beslemesi ayrı kablolarla geliyorsa) rakor sayısı ve yönü buna göre planlanmalıdır. Rakor ve IP koruma ilişkisini birazdan ele alıyoruz. Kablo kesiti, sigorta ve bağlantı boyutlandırmasını ise anma akımı, kablo, sigorta ve kontaktör seçimi yazımızda ele aldık.

Döndürülebilir klemens kutusu ve rakor giriş yönü ayarı

Döndürülebilir Klemens Kutusu

Birçok standart motorda klemens kutusu 4 farklı yöne (üst, sağ, alt, sol) döndürülebilir biçimde tasarlanmıştır. Bu, kutunun gövdeye 90 derecelik adımlarla farklı konumlarda bağlanabilmesi anlamına gelir. Döndürülebilir kutu, sahada montaj sırasında klemens kutusunu pano ve kablo güzergahına göre uygun yöne çevirme esnekliği sağlar. Bu özellik özellikle motorun montaj konumu değiştiğinde (örneğin B3'ten B5'e ya da dikey montaja geçişte) klemens kutusunu yeniden konumlandırmayı mümkün kılar.

Ancak her motorda kutu döndürülebilir olmayabilir ya da döndürme yalnızca belirli adımlarla sınırlı olabilir. Bu nedenle istenen klemens kutusu yönünün siparişte belirtilmesi, sahada döndürmeye güvenmekten daha güvenlidir. Kutu döndürüldüğünde içerideki klemens bağlantı düzeni ve köprüleme de kontrol edilmeli, dönüş yönü ve faz sırası doğrulanmalıdır; dönüş yönü ve faz sırasını motorun dönüş yönü ve faz sırası yazımızda ele aldık.

IP Koruma ve Rakor Uyumu

Klemens kutusu, motorun elektriksel bağlantısının dış etkenlere karşı korunduğu yerdir; bu nedenle kutunun ve rakorun IP koruma sınıfı motorun geneliyle uyumlu olmalıdır. Tozlu ya da nemli bir ortamda IP55 koruma sınıfındaki bir motorun klemens kutusu da en az IP55 sızdırmazlık sağlamalıdır. Rakor (kablo bağlantı elemanı), kablonun kutuya girdiği noktada sızdırmazlığı sağlar; yanlış ölçüde ya da düzgün sıkılmamış bir rakor, koruma sınıfını boşa çıkarır ve içeri toz ya da su girmesine yol açar.

Rakor seçiminde kablo çapına uygun ölçü seçilmeli ve kullanılmayan delikler kör tapayla kapatılmalıdır. Metal rakorlar mekanik dayanım ve EMC ekranlaması açısından, plastik rakorlar ise korozif ortamlar açısından tercih edilebilir; seçim ortama ve kablo tipine göre yapılır. Rakorun motora montajında contanın doğru oturması ve rakorun yeterince sıkılması, sızdırmazlığın korunması için şarttır. Klemens kutusu kapağının contası da düzenli kontrol edilmeli, yıpranmış conta değiştirilmelidir; aksi halde tozlu ve nemli ortamda koruma sınıfı zamanla bozulur. IP koruma sınıfı seçimini IP koruma sınıfı seçimi (IP55, IP65, IP66) yazımızda, yüksek basınçlı yıkama gereken hijyenik ve dış ortamlarda ileri koruma ihtiyacını IP69K yıkama ve hijyenik tesis yazımızda ele aldık. Tozlu konkasör ve maden sahalarında klemens kutusunun toz sızdırmazlığını konkasör motorunda toz sızdırmazlığı yazımızda inceledik. Motorun topraklama bağlantısı da klemens kutusunda yapılır; topraklama ve elektriksel güvenliği topraklama ve elektriksel güvenlik yazımızda ele aldık.

Pano Tarafına Göre Doğru Sipariş

Klemens kutusu yönü ve kablo giriş tarafı seçiminin temel mantığı, motorun tesisteki konumuna ve pano güzergahına göre en kısa, en düzenli ve en güvenli kablolama yolunu seçmektir. Sipariş aşamasında şu soruların yanıtlanması gerekir: Motor makineye hangi montaj konumunda (B3/B5/V1) bağlanacak? Pano ve kablo kanalı motorun hangi tarafında? Kablo motora aşağıdan mı, yandan mı, üstten mi gelecek? Bu yanıtlar, klemens kutusunun hangi yöne bakacağını ve rakorun hangi tarafta olacağını belirler. Doğru planlama, kablonun en kısa yoldan, gerilimsiz ve düzenli biçimde bağlanmasını sağlar; bu da hem montaj süresini kısaltır hem de uzun vadede kablo ve rakor ömrünü uzatır. Dar yerleşimli tesislerde, motorlar yan yana ya da duvara yakın konumlandığında klemens kutusu yönü daha da önem kazanır; yanlış yön, kabloyu komşu motorun ya da makinenin üzerinden dolaştırmak zorunda bırakabilir.

Montaj konumu (IM kodu) ile klemens kutusu yönü birlikte düşünülmelidir; çünkü motor döndürüldüğünde klemens kutusunun yönü de değişir. Montaj konumu kodlarını motor IM montaj kodu okuma yazımızda ayrıntılı ele aldık. Teklif isterken verilmesi gereken bilgileri teklif isterken verilecek 8 bilgi yazımızda topladık; klemens kutusu yönü de bu bilgilere eklenmelidir. Devreye almada bağlantı ve ilk çalıştırma kontrollerini devreye alma ve ilk çalıştırma kontrol listesi yazımızda bulabilirsiniz. Ürün gamımızı sanayi tipi motorlar kategorisinden inceleyebilirsiniz.

Seri Makine İmalatında Klemens Kutusu Yönü

Klemens kutusu yönü, özellikle seri makine üreten OEM firmaları için kritik bir standardizasyon konusudur. Aynı makineyi çok sayıda üreten bir imalatçı, her makinede motorun aynı konumda ve klemens kutusunun aynı yönde olmasını ister; çünkü bu, kablolama şemasının, pano tasarımının ve montaj sürecinin standartlaşmasını sağlar. Klemens kutusu yönünün makineden makineye değişmesi, montaj hattında karışıklık ve hata riski yaratır. Bu nedenle OEM siparişlerinde klemens kutusu yönü, montaj konumu ve mil yönü gibi parametreler tedarik anlaşmasında net biçimde tanımlanmalıdır.

OEM makine üreticileri için motor tedarik anlaşmalarında sürekliliği OEM makine üreticileri için motor tedarik anlaşmaları yazımızda ele aldık. Standart bir konfigürasyonun belirlenmesi, hem üretimde hem de sahada zaman kazandırır ve hata oranını düşürür. B5 ve B14 flanşlı motorlarda klemens kutusu yönü, flanş bağlantısının yönüyle birlikte düşünülmelidir; makine imalatçıları için bağlantı tipi seçimini B5 mi B14 mü bağlantı tipi seçimi yazımızda detaylandırdık. Seri imalatta motorun birebir eşdeğeriyle değiştirilmesi gerektiğinde de klemens kutusu yönü dahil tüm mekanik özellikler eşleştirilmelidir.

Dikey Montaj ve Klemens Kutusu Yönü

Klemens kutusu yönü, dikey montajlı (V1/V5) motorlarda ayrı bir önem taşır. Motor dikey konumlandığında, klemens kutusunun yatay montajdaki üst konumu artık yana ya da farklı bir yöne bakar. Bu nedenle dikey montajda klemens kutusunun istenen yöne (örneğin kablo kanalına bakacak şekilde) konumlandırılması ayrıca planlanmalıdır. Dikey mil aşağı (V1) uygulamalarda kablo giriş yönünün ve rakorun konumu, suyun kutuya girmesini önleyecek şekilde seçilmelidir.

Dikey montajlı motor seçiminin ayrıntılarını ve mil aşağı konumda yağ keçesi ile doğru siparişi dikey montajlı motor seçimi (V1/V5) yazımızda ele aldık. Montaj konumu değiştiğinde klemens kutusunun da yeniden konumlandırılması gerektiğinden, montaj konumu ve klemens kutusu yönü birlikte sipariş edilmelidir. Dikey pompa, karıştırıcı ve özel makine düzenlerinde bu iki parametrenin uyumu, montaj kolaylığı ve güvenli kablolama açısından belirleyicidir. Motorun teslim alınıp devreye alınması sürecinde klemens bağlantısı, dönüş yönü ve izolasyon kontrolünü teslim ve kabul muayenesi yazımızda topladık.

Sıkça Sorulan Sorular

Klemens kutusunu sahada kendim döndürebilir miyim?

Birçok standart motorda klemens kutusu 90 derecelik adımlarla 4 yöne (üst, sağ, alt, sol) döndürülebilir; bu durumda sahada uygun yöne çevirebilirsiniz. Ancak her motorda bu mümkün olmayabilir ve döndürme sırasında içerideki klemens bağlantı düzeninin, köprülemenin ve sızdırmazlığın doğru kalması gerekir. Kutu döndürüldükten sonra rakorun sızdırmazlığı ve IP koruması kontrol edilmeli, dönüş yönü doğrulanmalıdır. En güvenli yöntem, istenen yönü siparişte belirtmek ve sahada döndürmeye güvenmemektir.

Klemens kutusu yönü motorun çalışmasını etkiler mi?

Klemens kutusunun yönü motorun elektriksel ya da mekanik performansını doğrudan etkilemez; etkilediği şey montaj kolaylığı, kablolama düzeni ve sızdırmazlıktır. Yanlış yöndeki bir kutu kabloyu zorlar, gereksiz kablo uzunluğu ve keskin dönüşlere yol açar; bu da uzun vadede kablo izolasyonu ve rakor sızdırmazlığı için risk oluşturur. Ayrıca rakorun yanlış yönde (örneğin yukarı) bakması, dış ortamda suyun kablo boyunca kutuya girmesine neden olabilir. Bu yüzden yön, performanstan çok güvenlik ve montaj açısından önemlidir.

Siparişte klemens kutusu yönünü nasıl belirtmeliyim?

En net yöntem, referans noktasını ve istenen yönü birlikte belirtmektir: örneğin mil tarafından bakıldığında klemens kutusu sol konumda, rakor aşağı bakacak şekilde. Ayrıca motorun montaj konumunu (IM kodu) ve panonun motora göre hangi tarafta olduğunu da bildirmek, doğru konumun belirlenmesini kolaylaştırır. Kablo giriş yönünü (aşağı/yan/üst) eklemek de rakor tarafının doğru seçilmesini sağlar. Bu bilgiler güç, devir ve gövde boyuyla birlikte verilmelidir.

Teklif Alın

Tesisinizdeki pano ve kablo güzergahına uygun klemens kutusu yönü ve kablo giriş tarafıyla motorunuzu doğru sipariş etmek için uzman ekibimiz size yol gösterir. Montaj konumu, klemens kutusu yönü, rakor tarafı ve IP koruma konularında destek almak için iletişim sayfamızdan ya da +90 (532) 345 49 86 numaralı telefondan bize ulaşın. Daha fazla teknik içerik için ana sayfamızı ve sanayi tipi motorlar kategorimizi ziyaret edebilirsiniz.

Sipariş Kontrol Listesi

  • Motorun montaj konumunu (IM B3/B5/V1) belirleyin; klemens kutusu yönü bununla birlikte değişir.
  • Pano ve kablo kanalının motora göre hangi tarafta olduğunu saptayın.
  • İstenen klemens kutusu yönünü referansla belirtin (ör. mil tarafından bakıldığında sol).
  • Kablonun motora hangi yönden geleceğini (aşağı/yan/üst) belirleyin.
  • Rakor (kablo giriş) tarafını kablo güzergahına göre seçin; dış ortamda rakor aşağı baksın.
  • Klemens kutusu ve rakorun IP koruma sınıfının motorla uyumlu olduğunu doğrulayın.
  • Rakor ölçüsünü kablo çapına uygun seçin; kullanılmayan delikleri kör tapayla kapatın.
  • Kutunun döndürülebilir olup olmadığını ve döndürme adımlarını öğrenin.
  • Topraklama bağlantısının klemens kutusunda doğru yapıldığını kontrol edin.
  • Bu bilgileri güç, devir, gövde boyu ve montaj koduyla birlikte siparişe ekleyin.
