Bir elektrik motoru satın alırken çoğu işletme yalnızca gücüne (kW) ve devrine (d/dk) bakar; oysa motorun ne kadar süreyle, hangi ritimde ve hangi yük altında çalışacağını tanımlayan görev tipi (duty type / çalışma sınıfı) en az güç kadar belirleyicidir. Yanlış görev tipi seçilmiş bir motor ya sürekli aşırı ısınarak ömrünü kısaltır ya da gereğinden büyük seçilerek bütçenizi şişirir. Bu rehber; satın alma, bakım ve proje sorumluları için S1'den S6'ya kadar IEC 60034-1 görev tiplerini, hangi uygulamanın hangi sınıfı gerektirdiğini ve doğru motoru hangi bilgilerle sipariş edeceğinizi net biçimde açıklıyor. Amaç teorik bir ders vermek değil; size doğru motoru ilk seferde tedarik ettirmektir.

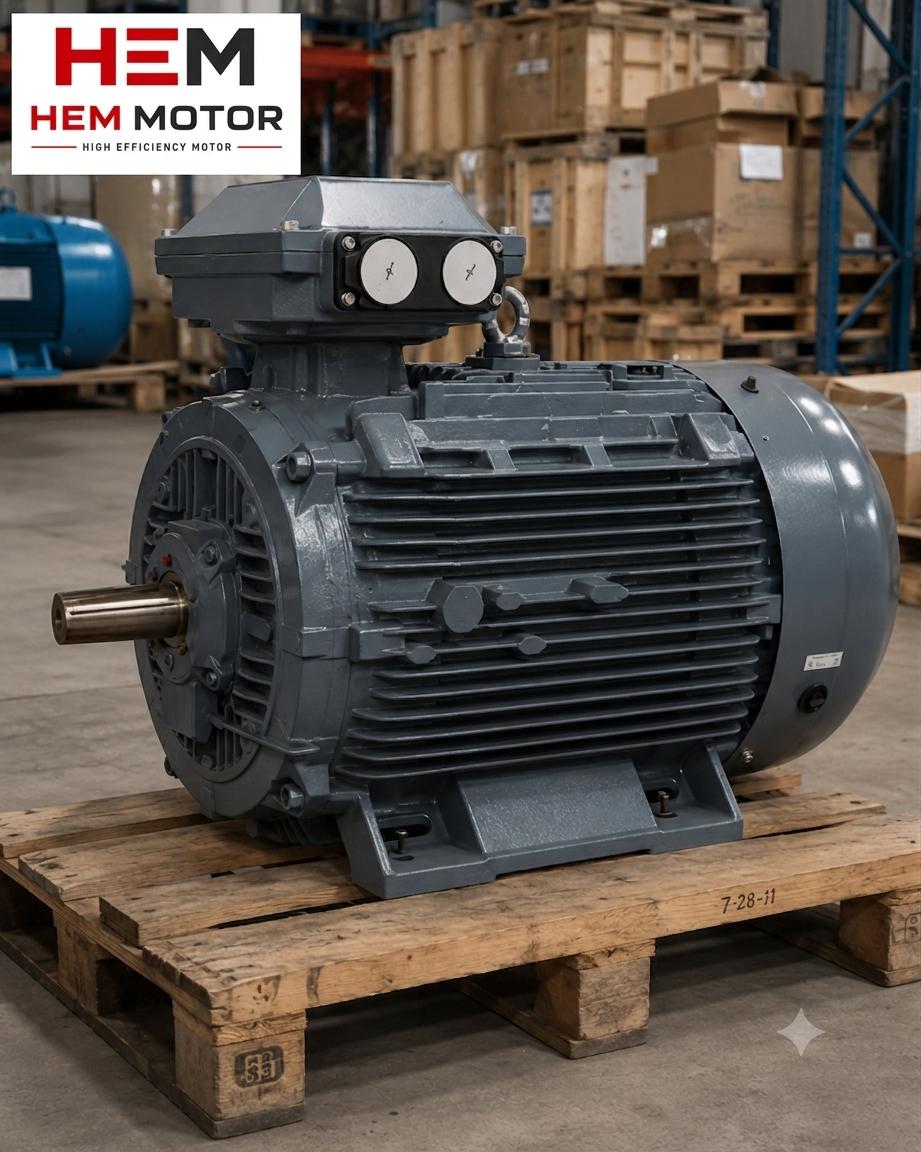

Elektrik motoru görev tipi S1-S6 seçimi ve sürekli çalışma

Görev Tipi Nedir ve Neden Satın Almada Kritiktir?

Görev tipi, bir motorun çalışma süresi, durma süresi ve yük profili kombinasyonunu tanımlayan standart bir sınıflandırmadır. Motorun etiketinde S1, S2, S3 gibi bir kodla belirtilir. Bir motorun ısınması, yük altında geçen süreyle doğrudan ilişkilidir: motor çalıştıkça ısınır, durduğunda soğur. Görev tipi tam olarak bu ısınma-soğuma dengesini tarif eder. Etikette görev tipi belirtilmemişse motor varsayılan olarak S1 (sürekli çalışma) kabul edilir.

Satın alma açısından kritik olan nokta şudur: aynı 5,5 kW güç değeri, S1'de sürekli verebilen bir motorla, yalnızca S3 aralıklı rejimde verebilen daha küçük gövdeli bir motor arasında ciddi fark yaratır. Yanlış sınıf seçimi, ya sahada erken arızaya ya da gereksiz maliyete yol açar. Doğru motoru seçmenin temel adımlarını elektrik motoru çeşitleri ve satın alma haritası yazımızda da ele alıyoruz.

S1 – Sürekli Çalışma (Continuous Duty)

S1, motorun sabit bir yükte, ısıl dengeye ulaşacak kadar uzun süre (saatlerce, vardiya boyunca veya sürekli) çalıştığı rejimdir. Bu en yaygın ve katalogların temel aldığı görev tipidir. Pompa, fan, kompresör, konveyör ve genel sanayi tahrik uygulamalarının büyük çoğunluğu S1 sınıfındadır. Katalog gücümüzdeki verimli elektrik motorları ve genel maksat motorları, S1 sürekli çalışmaya göre tasarlanır ve etiket gücünü kesintisiz verebilir.

Eğer makineniz günde 8 saat veya daha fazla, kesintisiz veya uzun periyotlarla çalışıyorsa görev tipiniz büyük olasılıkla S1'dir. Bu durumda motorun anma gücü, yük gücüne eşit veya biraz üzerinde seçilir. Sürekli çalışan tesisler için doğru güç ve devir kombinasyonunu motor yük oranı ve doğru boyutlandırma yazımızda detaylandırıyoruz.

S1 İçin Tipik Uygulamalar

Hidrofor ve su pompaları, havalandırma fanları, vidalı kompresörler, sürekli hatta çalışan konveyörler, değirmen ve aspiratör tahrikleri S1 görev tipinin tipik örnekleridir. Bu uygulamalarda motor, sürekli tam yük altında ısıl dengeye ulaşır ve bu denge sıcaklığında güvenle çalışmaya devam eder. Pompa uygulamaları için ek seçim kriterlerini santrifüj pompa motoru seçimi yazımızda bulabilirsiniz.

S2 – Kısa Süreli Çalışma (Short-Time Duty)

S2, motorun belirli bir süre (örneğin 10, 30 veya 60 dakika) çalışıp, ardından tamamen soğuyana kadar (ortam sıcaklığına dönene kadar) durduğu rejimdir. Etikette genellikle "S2 30 dk" gibi süreyle birlikte yazılır. Bu görev tipinde motor kısa süre çalıştığı için, aynı gövdeden S1'e göre daha yüksek güç alınabilir; çünkü motor ısıl dengeye ulaşmadan durur.

Vana aktüatörleri, baraj kapağı tahrikleri, bazı kaldırma ve konumlandırma sistemleri S2 sınıfına örnektir. S2 motoru S1 gibi sürekli çalıştırmak kesin aşırı ısınma ve sargı yanması demektir; bu yüzden etiketteki süre değeri siparişte mutlaka belirtilmelidir.

S3 – Aralıklı Periyodik Çalışma (%ED / Intermittent Duty)

S3, motorun belirli aralıklarla çalışıp durduğu, çalışma ve durma sürelerinin periyodik biçimde tekrar ettiği rejimdir. Burada anahtar kavram çalışma oranı (%ED – yüzde çalışma süresi)'dır. Örneğin "S3 %40 ED", motorun her periyodun %40'ında yük altında, %60'ında durur halde olduğunu gösterir. Kalkış akımı, periyodun ısınmasını etkileyecek kadar yük getirmez (S3'te ihmal edilir).

Vinç ve caraskal hareketleri, asansör tahrikleri, pres ve damga makineleri, bazı karıştırıcılar S3 görev tipine tipik örneklerdir. Bu uygulamalarda motor sık sık durup kalktığı için, doğru %ED değeri seçilmezse motor ya boşuna büyük ya da yetersiz olur. Sık kalkış-duruş içeren uygulamalarda asenkron motor moment sınıfları ve kalkış momenti da seçim için belirleyicidir.

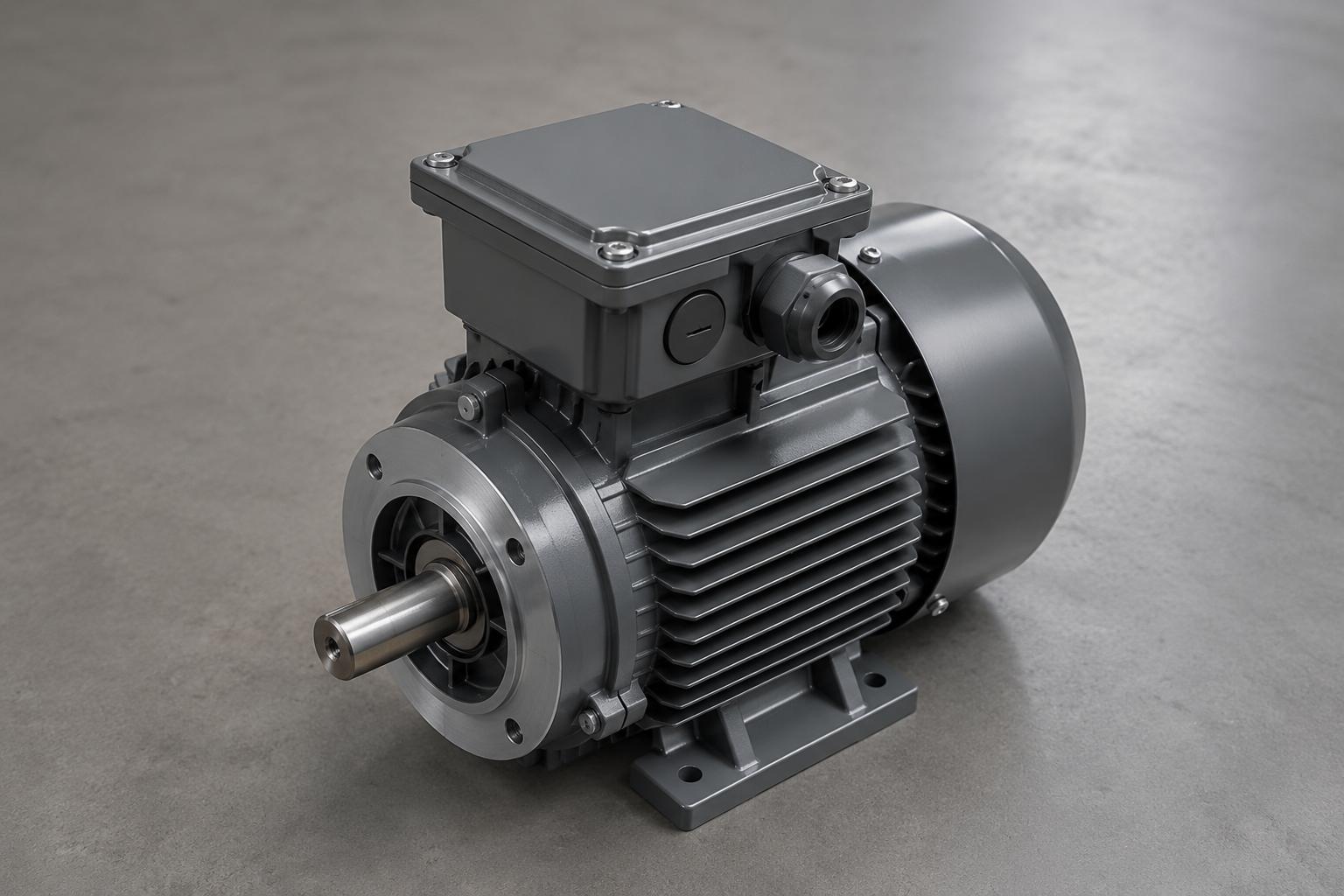

S3 aralıklı periyodik çalışma ED yüzdesi ve görev tipi seçimi

%ED Değerinin Siparişe Etkisi

%ED ne kadar düşükse (motor o kadar çok dururken soğuyor demektir), aynı gövdeden o kadar yüksek güç çekilebilir. Standart %ED kademeleri genellikle %15, %25, %40 ve %60'tır. Sipariş verirken yalnızca "S3 motor istiyorum" demek yeterli değildir; çalışma oranını (%ED) ve saatteki çalışma çevrim sayısını da bildirmeniz gerekir. Bu bilgiler eksikse, doğru teklif vermek için teklif isterken verilmesi gereken bilgiler listesini öneririz.

S4, S5 ve S6 – Yüksek Çevrimli ve Karma Rejimler

S4, kalkış akımının ısınmaya etkisinin dikkate alındığı, sık başlatmalı aralıklı çalışmadır; saatte yüzlerce kez kalkıp duran konveyör ve besleme sistemlerinde görülür. S5, S4'e ek olarak elektriksel frenlemenin de ısınmaya katkısının hesaba katıldığı rejimdir; frenli motor uygulamalarında önemlidir. S6 ise aralıklı periyodik yüklü çalışma olup, motor hiç tamamen durmaz; yük altında çalışma ile yüksüz (boşta) çalışma periyotları birbirini izler. Takım tezgâhları, bazı testereler ve dalgalı yüklü makineler S6'ya örnektir.

Bu rejimlerde kalkış sayısı, frenleme ve yük dalgalanması motorun ısınmasını doğrudan etkilediği için, gövde seçimi yalnızca güce göre değil çevrim profiline göre yapılır. Frenli motor gerektiren konveyör ve vinç uygulamaları için IE4 frenli motor tedariki yazımız tamamlayıcı niteliktedir.

Yanlış Görev Tipi Seçiminin İki Yönlü Riski

Görev tipi hatası iki yönlü maliyet yaratır. Birincisi (yetersiz seçim): S3 veya S6 için tasarlanmış bir motoru S1 sürekli çalışmada kullanmak, motorun sürekli ısıl sınırın üzerinde kalmasına, izolasyonun bozulmasına ve erken sargı arızasına yol açar. Bu, plansız duruş ve tekrar tedarik maliyeti demektir. Aşırı ısınma nedenlerini elektrik motoru arızaları yazımızda ele alıyoruz.

İkincisi (aşırı seçim): aslında S3 %25 yeterliyken S1 sürekli çalışma için büyük bir motor almak, hem yatırım maliyetini hem de gereksiz enerji tüketimini artırır. Motor düşük yükte çalıştığında verimi ve güç faktörü düşer. Doğru sınıfı seçmek, hem güvenilirlik hem de toplam maliyet açısından kazandırır. Verimli motor seçeneklerimiz için IE3 elektrik motoru ve IE4 elektrik motoru gamımızı inceleyebilirsiniz.

Görev Tipi Seçiminde Sık Karşılaşılan Yanlış Anlamalar

Sahada en sık karşılaştığımız yanlış anlama, görev tipinin yalnızca büyük ve özel makinelerle ilgili olduğunun sanılmasıdır. Oysa küçük güçlü bir kapı tahriği, otomasyon aktüatörü veya konumlandırma motoru da yanlış görev tipinde seçilirse aynı şekilde yanar. İkinci yaygın hata, mevcut arızalı motorun yerine birebir aynı kW değerinde motor istenmesi, ancak görev tipinin göz ardı edilmesidir. Eğer eski motor zaten yanlış görev tipinde çalışıp arızalandıysa, birebir aynısını almak sorunu tekrarlar. Bu yüzden ikame motor seçiminde yalnızca etiketin gücüne değil, çalışma rejimine de bakılmalıdır. Doğru ikame için eski marka motoru birebir değiştirme yazımız yol gösterir.

Üçüncü bir yanlış anlama ise, frekans sürücüsü (VFD) ile çalışan motorlarda görev tipinin önemsiz olduğunun düşünülmesidir. Sürücü, devri ayarlasa da motorun ısınması yine yük ve çalışma süresine bağlıdır; düşük devirde çalışan bir motorun kendi fanı daha az soğuttuğu için ısıl davranışı değişir. Bu nedenle sürücülü uygulamalarda görev tipi ve soğutma birlikte değerlendirilmelidir. Sürücü-motor uyumunu VFD ile asenkron motor yazımızda ele alıyoruz.

Görev Tipi ile Görev Tipi Arasındaki Güç Farkı

Aynı gövde ve sargıya sahip bir motor, farklı görev tiplerinde farklı güç değerleri verebilir. Bunun nedeni, motorun sınırlayıcı faktörünün ısınma olmasıdır. S1'de motor sürekli çalıştığı için ısıl dengeye ulaşana kadar üretebileceği güç sınırlıdır. Aynı motor S2'de kısa süre çalıştığında ya da S3'te düşük %ED ile aralıklı çalıştığında, durma anlarında soğuduğu için daha yüksek bir güç değerini güvenle verebilir. Pratikte bu, "S1'de 4 kW veren bir gövdenin S3 %25'te 5,5 kW verebilmesi" gibi bir esnekliğe dönüşür.

Bu nokta satın alma açısından kritiktir: sürekli çalışan bir uygulamada motorun S1 gücüne göre seçilmesi şarttır; aksi halde kısa süreli rejim için verilmiş yüksek güç değerini sürekli çalışmada kullanmak motoru yakar. Bu yüzden teklif aşamasında hangi görev tipinin esas alındığı mutlaka netleştirilmelidir. Doğru gövde-güç eşleşmesi için pik döküm motorlarda gövde boyu ve güç eşleşmesi yazımız tamamlayıcıdır.

Görev Tipi Soğutma ve İzolasyon Sınıfıyla Birlikte Değerlendirilir

Görev tipi tek başına yeterli bir parametre değildir; motorun ısıl davranışını belirleyen soğutma yöntemi ve izolasyon sınıfı ile birlikte değerlendirilmelidir. Sık kalkış-duruşlu (S3, S4, S5) uygulamalarda standart fan soğutması bazı durumlarda yetersiz kalabilir; bu durumda zorlanmış (cebri) soğutma veya daha yüksek izolasyon sınıfı (F yerine H) tercih edilir. Katalog gamımızdaki motorlar F sınıfı izolasyon ile üretilir ve yüksek sıcaklık dayanımı sunar.

Özellikle sıcak ortamda veya yüksek çevrimli uygulamalarda izolasyon sınıfı, motorun aynı görev tipinde daha güvenli çalışmasını sağlar. Bu ilişkiyi sıcak ve tozlu ortamda izolasyon sınıfı seçimi yazımızda detaylandırıyoruz. Soğutma yönteminin görev tipiyle ilişkisi için ise satın alma öncesi tedarikçinizle mutlaka konuşmanızı öneririz.

Görev Tipinin Stok ve Teslim Süresine Etkisi

Satın alma sürecinde görev tipinin pratik bir sonucu da tedarik süresidir. Standart sanayi uygulamalarının büyük çoğunluğu S1 sürekli çalışma olduğundan, en çok aranan güç ve devirlerdeki S1 motorlar genellikle stoktan hızlı teslim edilebilir. Buna karşılık özel %ED değerli S3 motorlar, frenli S5 motorlar veya yüksek çevrimli S4 uygulamalar için motor, çoğu zaman uygulamaya özel boyutlandırma gerektirir ve termin planlaması önem kazanır. Bu nedenle aralıklı çalışma gerektiren bir proje planlarken, motor tedarik süresini erken aşamada netleştirmek duruş riskini azaltır.

Kritik üretim hatlarında, sık arızalanan veya özel görev tipinde çalışan motorlar için yedek bulundurmak akıllıca bir stok stratejisidir. Hangi güçlerin yedekte bekletilmesi gerektiğini kritik yedek motor listesi yazımızda ele alıyoruz. Stoktan teslim ile üretim siparişi arasındaki farkı ise stoktan teslim mi üretim siparişi mi yazımızda inceleyebilirsiniz.

Redüktörlü Uygulamalarda Görev Tipi

Redüktörle çalışan tahriklerde görev tipi yalnızca motoru değil, redüktör seçimini de etkiler. Sık kalkış-duruşlu (S3, S4) bir sistemde redüktöre gelen darbe ve termik yük artar; bu nedenle redüktör de uygulama servis faktörüne göre seçilmelidir. Asansör, vinç ve konveyör gibi aralıklı çalışan sistemlerde motor-redüktör kombinasyonu birlikte boyutlandırılır. Sonsuz dişli redüktörler ve helisel sonsuz dişli redüktörler gamımız, farklı görev tiplerine uygun motorlarla eşleştirilebilir.

Motoru ve redüktörü ayrı mı yoksa monoblok mu almanız gerektiği de görev tipiyle ilişkilidir. Bu kararı redüktörlü motor mu ayrı motor + redüktör mü yazımızda ayrıntılı ele alıyoruz.

Doğru Görev Tipini Belirlemek İçin 4 Soru

Sipariş öncesi şu dört soruyu yanıtlamak, doğru görev tipini netleştirir: (1) Motor günde kaç saat ve hangi periyotlarla çalışıyor? (2) Saatte kaç kez kalkıp duruyor? (3) Elektriksel frenleme var mı? (4) Yük sürekli mi, dalgalı mı? Bu yanıtlar, etiketteki görev tipini doğru tanımlamamızı ve gövdeyi buna göre boyutlandırmamızı sağlar. Bağlantı tipini de doğru belirlemek için elektrik motoru bağlantı şekilleri sayfamız yardımcı olur. Tüm elektrik motorları rehber yazılarımıza ve ürün gamımıza ana sayfamızdan da ulaşabilirsiniz.

Sıkça Sorulan Sorular

Motor etiketinde görev tipi yazmıyorsa ne anlama gelir?

Görev tipi belirtilmemiş motorlar IEC 60034-1'e göre varsayılan olarak S1 (sürekli çalışma) kabul edilir. Bu, motorun sabit yükte kesintisiz çalışmaya uygun olduğu anlamına gelir. Ancak makineniz sık kalkış-duruş içeriyorsa, etikette S1 yazsa bile uygulamanıza uygun gövde seçimi için bizimle iletişime geçmeniz daha güvenlidir.

S3 motor S1 gibi sürekli çalıştırılabilir mi?

Hayır. S3, motorun periyodik olarak durup soğumasına dayalı bir rejimdir. S3 sınıfı bir motoru sürekli (S1) çalıştırmak, motorun ısıl dengeyi aşmasına ve aşırı ısınmayla sargının yanmasına yol açar. Sürekli çalışma için mutlaka S1 sınıfı bir motor tedarik edilmelidir.

Doğru görev tipini bilmiyorsam nasıl sipariş veririm?

Makinenizin günlük çalışma saatini, saatteki kalkış sayısını ve yük profilini bize iletmeniz yeterlidir. Bu bilgilerle doğru görev tipini ve gövde boyutunu sizin adınıza belirleriz. Mevcut motorun etiket fotoğrafı da süreci hızlandırır. Detaylı teklif için iletişim sayfamızdan bize ulaşabilirsiniz.
