Konveyör durduğunda yük geri kaymamalı; vinç askıdaki yükü güvenle tutmalı; acil durdurmada hareket anında kesilmelidir. Bu üç ihtiyaç, standart bir motorla değil, üzerinde elektromanyetik fren bulunan bir frenli (fren) motor ile karşılanır. IE4 verim sınıfının enerji avantajını fren motorunun mekanik güvenliğiyle birleştirmek, hem işletme maliyetini düşüren hem de güvenliği artıran bir tedarik kararıdır. Konveyör, vinç, asansör veya pozisyon tutma gerektiren bir uygulama için doğru fren motorunu temin etmek üzere bizimle iletişime geçebilir, ürün ailesini IE4 elektrik motorları sayfamızdan inceleyebilirsiniz.

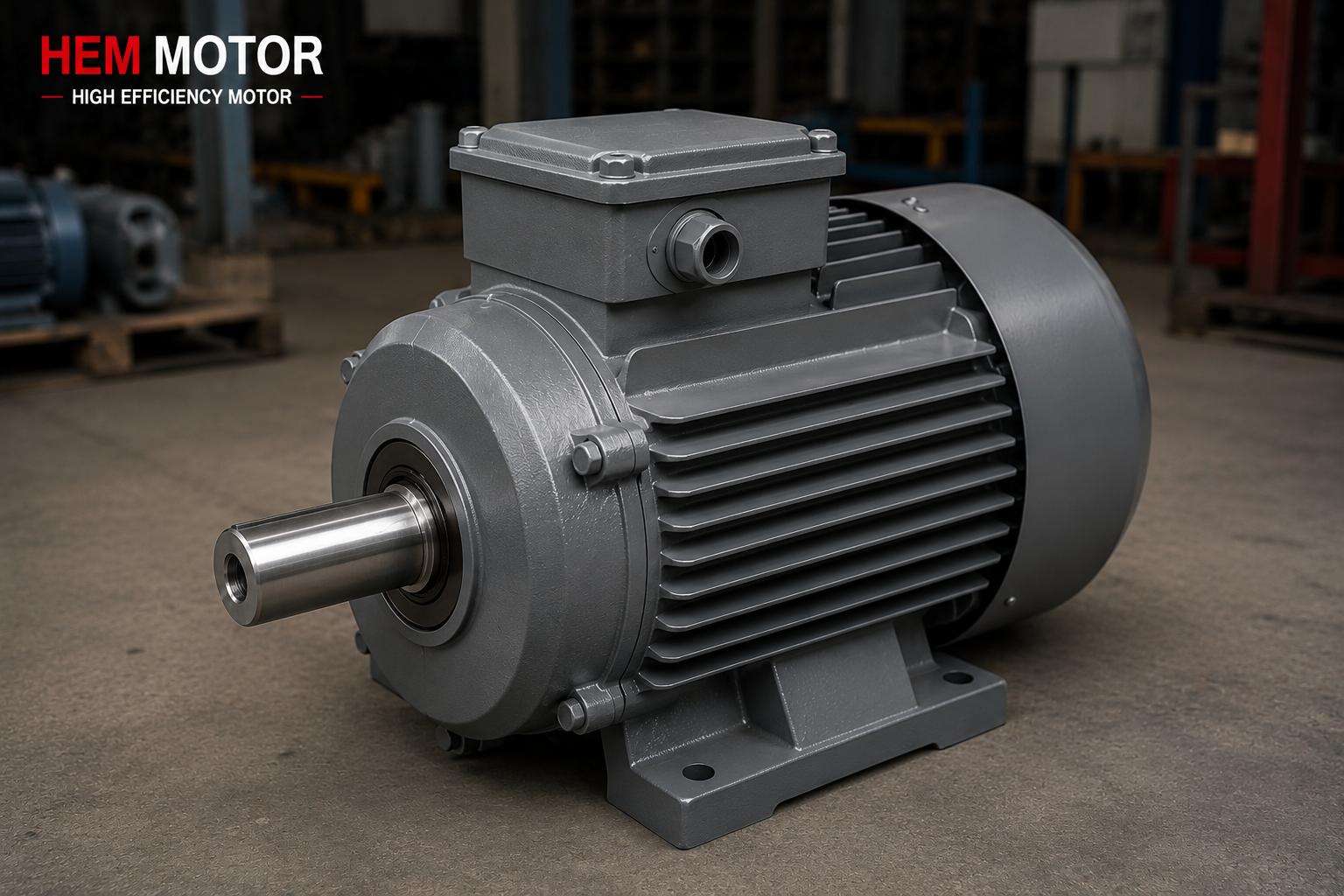

IE4 frenli motor konveyör ve vinç uygulaması

Fren Motoru Nedir ve Standart Motordan Farkı Nerede?

Fren motoru, gövdesinin arka tarafına entegre edilmiş bir elektromanyetik fren ünitesi taşıyan elektrik motorudur. Motor enerjilendiğinde fren açılır ve mil serbest döner; enerji kesildiğinde ise fren yay kuvvetiyle kapanır ve mili anında kilitler. Bu mantığa "kapalı tip fren" (fail-safe) denir; çünkü elektrik kesilse bile fren güvenli tarafa, yani kapalı konuma geçer. Standart bir motorda enerji kesildiğinde mil serbest döner ve yük ataletle hareketine devam edebilir ya da geri kayabilir. İşte fren motorunu standart motordan ayıran temel fark budur. Bu nedenle bir uygulamada durdurma ve tutma kritikse, standart bir motora sonradan harici fren eklemeye çalışmak yerine, baştan fabrikada entegre frenli bir motor tedarik etmek hem daha güvenli hem de daha kompakt bir çözümdür ve uzun vadede daha az bakım gerektiren, güvenilir bir endüstriyel çözümdür.

Bu özellik, motorun durma davranışını öngörülebilir kılar. Gürültü, titreşim ve düşük sesli motor ihtiyacı olan uygulamalarda doğru seçim için elektrik motorunda gürültü ve titreşim yazımız da değerlendirilebilir; fren motorlarında fren mekanizmasının sessiz çalışması ayrı bir konfor unsurudur.

Neden IE4 Verim Sınıfıyla Birlikte?

Konveyör ve kaldırma sistemleri çoğu tesiste uzun saatler çalışır. Bu uzun çalışma süresi, motor verimini doğrudan enerji faturasına yansıtır. IE4 süper premium verim sınıfı, aynı işi daha az enerjiyle yaparak yıllar içinde önemli tasarruf sağlar. Fren motorunu IE4 sınıfında temin etmek, güvenlik ile verimi tek üründe birleştirir. Verim sınıfının uygulamaya getirdiği kazancı IE4 motorda verim kayıpları yazımızda ayrıntılı ele aldık.

DC ve AC Elektromanyetik Fren: Hangisi Ne Zaman?

Fren motorlarında iki temel fren besleme tipi vardır: doğru akım (DC) beslemeli fren ve alternatif akım (AC) beslemeli fren. İkisi de yay kuvvetiyle kapanan ve elektromıknatısla açılan aynı temel prensibe dayanır; fark, frenin nasıl beslendiği ve tepki süresindedir.

DC Frenler: Hassas ve Yumuşak Devreye Girme

DC beslemeli frenler bir redresör (doğrultucu) üzerinden çalışır ve genellikle daha sessiz, daha yumuşak ve daha kontrollü devreye girer. Hassas pozisyonlama, sık dur-kalk yapan ve düşük gürültü istenen uygulamalarda tercih edilir. Tepki süresi redresör tipine göre ayarlanabilir; hızlı frenleme istendiğinde özel doğrultucular kullanılır.

AC Frenler: Hızlı Tepki ve Basit Tesisat

AC beslemeli frenler doğrudan motor şebekesinden beslenebildiği için tesisatı basittir ve fren tepkisi çok hızlıdır. Yüke ani müdahale gereken, hızlı durdurma istenen uygulamalarda avantaj sağlar. Buna karşılık çalışma sesi DC frene göre daha belirgin olabilir. Hangi fren tipinin uygulamanıza uygun olduğu; durdurma hızı, gürültü hassasiyeti ve pozisyonlama ihtiyacına göre belirlenir.

Fren Momenti: Doğru Seçimin Anahtarı

Bir fren motorunun en kritik teknik parametresi fren momentidir. Fren momenti, frenin mili tutarken uygulayabildiği tork kapasitesidir ve uygulamaya göre doğru seçilmelidir. Yetersiz fren momenti yükü tutamaz; aşırı fren momenti ise sert durdurma, mekanik zorlanma ve gereksiz aşınma yaratır.

Konveyörde Fren Momenti Nasıl Belirlenir?

Yatay konveyörde fren, hattı belirli bir mesafede ve sürede durdurabilecek momente sahip olmalıdır. Eğimli (meyilli) konveyörde ise fren, yalnızca durdurmakla kalmamalı, durduktan sonra yükün eğimden geri kaymasını da engellemelidir; bu yüzden eğimli hatlarda fren momenti daha yüksek seçilir. Konveyör motorunun ani değişimde nasıl yedeklenmesi gerektiğine dair konveyör bant motoru acil ikame yazımız, fren motorlu sistemlerde de kritik stok planlamasına ışık tutar.

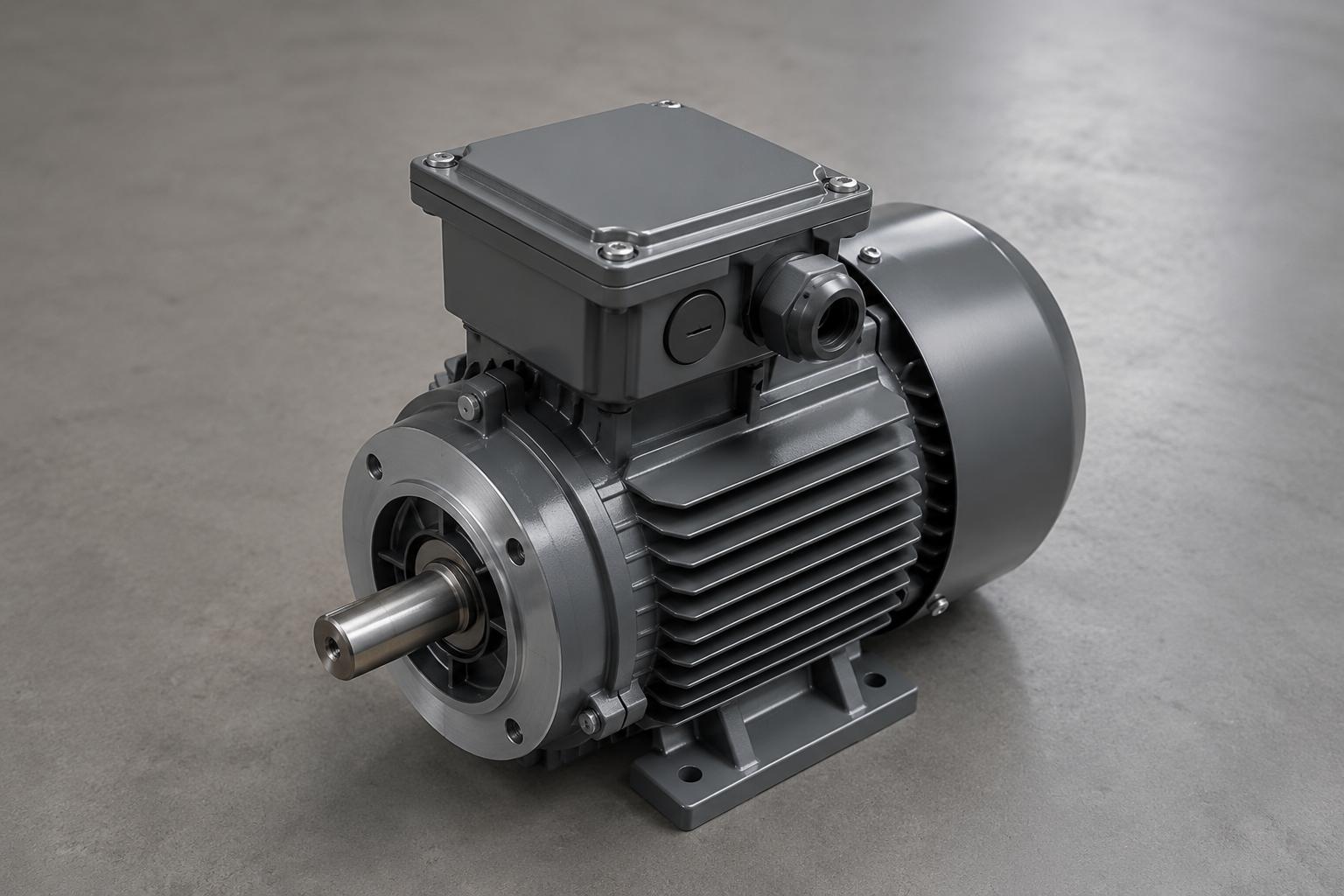

IE4 fren motoru pozisyon tutma ve acil durdurma

Vinç ve Kaldırmada Fren Momenti

Vinç, caraskal ve kaldırma sistemlerinde fren momenti, kaldırılacak en ağır yükün güvenle askıda tutulabilmesi için belirli bir güvenlik katsayısıyla seçilir. Kaldırma uygulamalarında fren, yalnızca bir durdurma elemanı değil, doğrudan bir can ve mal güvenliği elemanıdır; bu yüzden fren momenti hiçbir zaman yetersiz seçilmemelidir. Çoğu kaldırma standardı, fren momentinin yük momentinin belirli bir katı olmasını ister. Ayrıca kaldırma uygulamalarında genellikle çift fren ya da yedekli fren çözümleri tercih edilir; tek bir frenin arızalanması durumunda ikinci fren devreye girerek yükü tutar. Bu yedeklilik, askıdaki yükün hiçbir koşulda kontrolsüz düşmemesini garanti altına alır ve kritik kaldırma sistemlerinde standart bir gereksinimdir.

Pozisyon Tutma ve Acil Durdurma Uygulamaları

Fren motorunun en değerli olduğu üç senaryo, pozisyon tutma, geri kaçmayı önleme ve acil durdurmadır. Otomasyon hatlarında bir eksenin enerji kesildiğinde olduğu yerde kalması gerekir; fren motoru bunu yay kuvvetiyle, ek bir komut beklemeden sağlar. Asansör ve platform uygulamalarında kabin ya da platform, enerji kesilse dahi olduğu kotta kalmalıdır; bu, doğrudan güvenlikle ilgilidir.

Acil Durdurmada Frenin Rolü

Acil durdurma butonuna basıldığında ya da bir güvenlik rölesi devreye girdiğinde motorun enerjisi kesilir. Standart motorda mil ataletle dönmeye devam ederken, fren motorunda fren anında kapanarak hareketi en kısa mesafede durdurur. Bu, hem operatör güvenliği hem de ürün/ekipman koruması açısından kritiktir. Koruma donanımlarının motorla birlikte planlanması gerektiğini elektrik motoru koruma donanımları yazımızda ele aldık.

El ile Fren Açma (Manuel Kurtarma)

Birçok fren motoru, elektrik olmadığında freni elle açmaya yarayan bir manuel kurtarma koluyla tedarik edilebilir. Bu, bir arıza durumunda asansör kabinini ya da sıkışan bir konveyörü güvenle hareket ettirmek için gereklidir. Tedarik aşamasında bu özelliğin gerekip gerekmediği baştan netleştirilmelidir. Manuel kurtarma kolu, özellikle insan taşıyan ya da değerli ürün taşıyan sistemlerde olmazsa olmaz bir güvenlik donanımıdır; çünkü bir enerji kesintisinde sistemi güvenli bir konuma getirmenin tek yolu olabilir. Bu kolun kolay erişilebilir ve doğru etiketlenmiş olması da işletme güvenliği açısından önemlidir.

IE4 Fren Motoru Tedarikinde Nelere Dikkat Etmeli?

Doğru fren motorunu sipariş etmek için birkaç bilgi netleştirilmelidir: motor gücü (kW) ve devir (kutup sayısı), gerekli fren momenti (Nm), fren besleme tipi (DC/AC), montaj tipi (B3 ayaklı, B5 flanşlı, B35 kombine), koruma sınıfı (IP) ve manuel kurtarma kolu ihtiyacı. Bu bilgiler birleştiğinde uygulamaya tam oturan bir motor seçilebilir. Montaj tipi seçimi için elektrik motoru bağlantı şekilleri sayfamız ve B5 mi B14 mü bağlantı tipi seçimi yazımız yol gösterir.

Fren motoru çoğunlukla bir redüktörle birlikte çalışır; konveyör ve kaldırmada motor-redüktör kombinasyonu yaygındır. Verimli motor ile redüktör birleşiminin kazancını IE4 motoru redüktörle kullanmak yazımızda inceledik. Tüm IE4 başlıklarımıza IE4 elektrik motorları kategorisinden, ürün gamımızın tamamına ise ana sayfamızdan ulaşabilirsiniz. Eşdeğer ürün ve teslim süresi için IE4 premium motor tedariki yazımız da faydalı olacaktır.

Dur-Kalk Sıklığı ve Frekans Sürücüsüyle Çalışma

Fren motorunun seçiminde sıklıkla atlanan ama kritik olan parametre, saatte yapılacak devreye girme (dur-kalk) sayısıdır. Otomasyon hatlarında bir fren motoru saatte yüzlerce kez devreye girebilir; bu yüksek frekans hem motorun hem de frenin ısınmasına ve aşınmasına yol açar. Yüksek dur-kalk sıklığına sahip uygulamalarda, bu yükü kaldıracak şekilde tasarlanmış ve gerekirse daha büyük gövdeli bir motor seçilmelidir. Sipariş aşamasında saatlik devreye girme sayısının bildirilmesi, doğru motorun seçilmesini sağlar.

Birçok modern konveyör ve kaldırma sistemi, hız kontrolü için frekans sürücüsüyle (VFD) çalışır. Sürücü, yumuşak kalkış ve duruş sağlayarak mekanik zorlanmayı azaltır; fren ise yalnızca tam durmada ve pozisyon tutmada devreye girer. Bu kombinasyonda sürücünün freni doğru zamanda kumanda etmesi için kontrol bağlantısının doğru kurulması gerekir. Frekans sürücüsü ile motor çalışmasının inceliklerini frekans sürücüsü (VFD) ile asenkron motor yazımızda ele aldık. Sürücüyle çalışan IE4 fren motorları, hem verim hem güvenlik açısından en gelişmiş çözümü sunar.

Fren Balatası Aşınması ve Hava Aralığı Ayarı

Elektromanyetik frenler mekanik bir balata (sürtünme diski) üzerinden çalışır ve her sürtünmeli sistem gibi zamanla aşınır. Balata aşındıkça frenin açılması için gereken hava aralığı (air gap) büyür; bu aralık belirli bir sınırı aştığında fren ya geç açılır ya da tutma momenti düşer. Bu yüzden sık dur-kalk yapan konveyör ve vinç uygulamalarında fren hava aralığı periyodik olarak kontrol edilmeli, gerekirse ayarlanmalı veya balata değiştirilmelidir.

Aşınma hızı, frenin saatte kaç kez devreye girdiğine ve durdurduğu yükün ataletine bağlıdır. Sürekli ağır yük durduran bir vinç freni, hafif yük taşıyan bir konveyör freninden çok daha hızlı aşınır. Bu nedenle fren motoru tedarik edilirken sadece motorun değil, frenin de bakım periyodu planlanmalıdır. Genel bir bakım çerçevesi için elektrik motoru bakımı ve periyodik kontrol takvimi yazımız hazır bir başlangıç sunar.

Yedek Balata ve Kritik Stok

Kaldırma ve sürekli üretim hatlarında fren motoru kritik bir bileşendir; arızalandığında hat durur. Bu yüzden kritik fren motorlarının ya komple yedeği ya da en azından fren balatası ve bobin gibi aşınma parçalarının stokta bulundurulması, duruş süresini kısaltan akıllı bir tedarik stratejisidir. Hangi motorların stokta bekletilmesi gerektiğini kritik yedek motor listesi yazımızda ele aldık.

Fren Motorunun Devir ve Güç Seçimi

Fren motorunda da temel motor seçimi standart bir motordaki gibi yapılır: uygulamanın gerektirdiği güç (kW) ve devir (kutup sayısı) belirlenir. Konveyör ve kaldırmada genellikle 4 kutuplu (1500 d/dk) ve 6 kutuplu (1000 d/dk) motorlar tercih edilir; çünkü bu uygulamalar yüksek hızdan çok tork ve kontrol ister. Redüktörle birlikte kullanıldığında çıkış devri uygulamaya göre düşürülür ve tork artırılır.

Doğru güç seçimi, motorun ne aşırı yüklenmesine ne de gereğinden büyük olmasına izin vermelidir. Aşırı büyük seçilen bir motor sürekli kısmi yükte çalışır ve hem verim hem maliyet açısından dezavantaj yaratır. Motoru doğru yükte çalıştırmanın verime etkisini motoru kaç yükte çalıştırmalı yazımızda ayrıntılandırdık. IE4 sınıfının sunduğu verim avantajı, ancak doğru boyutlandırma ile tam anlamıyla elde edilir.

Koruma Sınıfı ve Ortam Koşulu

Fren motoru açık sahada, tozlu bir kırma tesisinde ya da nemli bir ortamda çalışacaksa, hem motorun hem de fren ünitesinin koruma sınıfı (IP) ortama uygun seçilmelidir. Toz ve nem, fren balatasının ve bobininin ömrünü doğrudan etkiler. Dış ortamda çalışan fren motorlarında ek koruma kapakları ya da yüksek IP korumalı çözümler tercih edilir. Koruma sınıfı seçiminde elektrik motorunda IP koruma sınıfı seçimi yazımız yol gösterir.

Sıkça Sorulan Sorular

Fren motoru elektrik kesildiğinde yükü tutar mı?

Evet. Fren motorlarında fren yay kuvvetiyle kapanır; motor enerjilendiğinde açılır, enerji kesildiğinde ise kapanır. Bu "fail-safe" mantık sayesinde elektrik kesintisinde fren güvenli tarafa, yani kapalı konuma geçer ve mili kilitleyerek yükü tutar. Bu, özellikle vinç, asansör ve eğimli konveyör uygulamalarında temel güvenlik gereksinimidir.

Konveyörüm eğimli; fren momentini nasıl belirlemeliyim?

Eğimli konveyörde fren yalnızca durdurma değil, durduktan sonra yükün geri kaymasını da önleme görevi görür; bu yüzden fren momenti yatay hatta göre daha yüksek seçilmelidir. Doğru moment, taşınan yük, eğim açısı, hat hızı ve istenen durma mesafesine bağlıdır. Bu bilgileri bizimle paylaşırsanız, uygulamanıza uygun fren momentli IE4 motoru belirlemenize yardımcı olalım.

DC fren mi AC fren mi seçmeliyim?

DC frenler genellikle daha sessiz, daha yumuşak ve daha kontrollü devreye girer; hassas pozisyonlama ve düşük gürültü isteyen uygulamalarda tercih edilir. AC frenler tesisatı basittir ve tepkisi çok hızlıdır; ani durdurma gereken uygulamalarda avantajlıdır. Seçim; durdurma hızı, gürültü hassasiyeti ve pozisyonlama ihtiyacınıza göre yapılır.
