IE4 Motorda Verim Kayıpları: Demir, Bakır ve Sürtünme Kaybı Nerede Azalır?

Bir IE4 süper premium motor satın alırken etikette gördüğünüz yüksek verim değeri, aslında motorun içinde gerçekleşen bir kayıp savaşının sonucudur. Her elektrik motoru, şebekeden çektiği enerjinin bir kısmını mekanik güce çeviremez; bu enerji büyük ölçüde ısı olarak ve kısmen ses ile titreşim olarak kaybolur. IE4 motorun IE3'e göre daha verimli olmasının temel nedeni, bu kayıpları tek tek azaltacak şekilde tasarlanmış olmasıdır. Alıcı olarak bu kayıpların nerede oluştuğunu ve IE4'ün bunları nasıl düşürdüğünü anlamak, neden daha yüksek bir verim sınıfına yatırım yaptığınızı somut biçimde görmenizi sağlar. Bu yazıda, HEM Motor olarak hem üretici hem de satıcı kimliğimizle, bir IE4 motor içindeki verim kayıplarını sırasıyla demir, bakır, sürtünme ve yük kaybı başlıkları altında ele alıyor ve elde edilen bu teknik bilginin satın alma kararınıza nasıl yansıdığını gösteriyoruz.

Bir Motorda Verim Kaybı Nerede Oluşur?

Bir asenkron motorda toplam kayıp, başlıca dört grupta toplanır: demir (nüve) kayıpları, bakır (sargı) kayıpları, mekanik kayıplar (sürtünme ve vantilasyon) ve yük kayıpları (ek/dağınık kayıplar). Bu dört kalemin toplamı, motorun çektiği gücün ne kadarının ısıya dönüştüğünü; dolayısıyla verimini belirler. IE4 süper premium sınıf, bu dört kalemin her birinde iyileştirme yaparak toplam kaybı düşürür. Verim sınıflarının yasal zorunluluk açısından hangi güçlerde geçerli olduğunu IE3 ve IE4 verimlilik zorunluluğu yazımızda ele aldık; burada ise bu verimin teknik olarak nereden geldiğini inceliyoruz.

Verim, motor etiketinde genellikle yüzde olarak ya da IE sınıfı olarak belirtilir. Etiket üzerindeki verim değerini ve diğer anma değerlerini doğru okumak, iki motoru gerçekçi biçimde karşılaştırmanın temelidir. Etiket okumayı satın alma açısından IE3 motor etiketini okuma: kW, devir, cosφ ve verim yazımızda anlattık; aynı disiplin IE4 motorlar için de geçerlidir.

Demir (Nüve) Kayıpları: Sac Kalitesi ve İncelik

Demir kayıpları, motorun manyetik nüvesinde (stator ve rotor saclarında) oluşur ve iki bileşeni vardır: histerezis kaybı ve girdap (eddy) akımı kaybı. Manyetik alanın her saniye yüzlerce kez yön değiştirmesi, sacın içinde sürekli bir manyetik çevrim ve istenmeyen girdap akımları yaratır; bunlar ısıya dönüşür. IE4 motorlarda demir kaybını azaltmanın yolu, daha düşük kayıplı (yüksek kaliteli silisli) elektrik sacı kullanmak ve sacları daha ince yaprakar halinde, birbirinden yalıtılmış biçimde paketlemekten geçer. İnce ve kaliteli sac, girdap akımı yollarını kısaltarak kaybı düşürür. Demir kaybı, motor enerjili olduğu sürece neredeyse sabittir; yani motor boşta dönerken bile oluşur. Bu yüzden çok çalışan motorlarda demir kaybındaki küçük bir iyileşme bile yıllık tüketimde belirgin fark yaratır. Demir kaybı aynı zamanda manyetik nüvenin tasarımıyla, yani oluk sayısı ve hava aralığı geometrisiyle de yakından ilişkilidir; IE4 tasarımı, bu parametreleri manyetik akıyı en verimli taşıyacak biçimde optimize ederek nüvedeki kaybı en aza indirir.

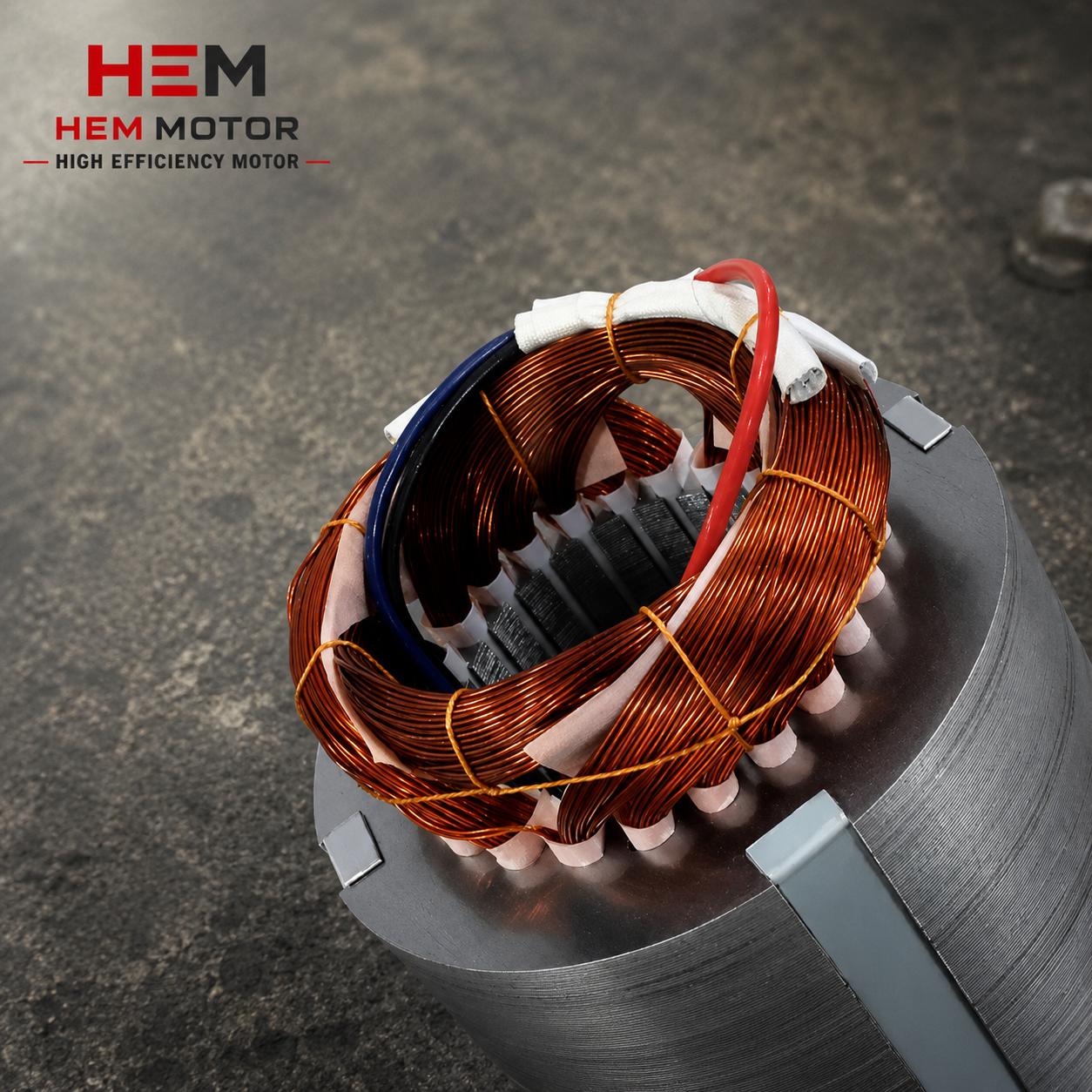

Bakır (Sargı) Kayıpları: I²R Kaybı ve Sargı Kesiti

Bakır kayıpları, sargıdan akan akımın sargının direncinde ısıya dönüşmesiyle oluşur; fizikteki adıyla I²R kaybıdır. Akımın karesiyle arttığı için, yük arttıkça bakır kaybı hızla büyür; bu nedenle bakır kaybı, yüke en duyarlı kayıp kalemidir. IE4 motorlarda bu kaybı azaltmanın temel yolu, sargı direncini düşürmektir. Bunun için daha fazla ve daha kaliteli iletken kullanılır; oluk dolum oranı artırılır ve %100 bakır sargı tercih edilir. Bakır, alüminyuma göre daha düşük özdirence sahip olduğundan, aynı akımda daha az ısı üretir. Bakır ve alüminyum sargı arasındaki bu farkı motorda bakır sargı ile alüminyum sargı farkı yazımızda ayrıntılı ele aldık; IE4'ün yüksek verimi, büyük ölçüde sargı tarafındaki bu iyileştirmeye dayanır.

HEM Motor gamındaki tüm IE4 motorlar %100 bakır sargı ile üretilir. Bu, hem bakır kaybını düşürür hem de motorun daha düşük çalışma sıcaklığında çalışmasını sağlayarak yalıtım ömrünü uzatır. Düşük çalışma sıcaklığının ömre etkisini IE3 motorlarda sargı ve izolasyon sınıfı (F/H) yazımızda inceleyebilirsiniz; verim ve ömür, sargı tarafında birbirini besleyen iki kazanımdır.

Sürtünme ve Vantilasyon Kayıpları: Rulman ve Fan Tasarımı

Mekanik kayıplar iki kaynaktan gelir: rulman sürtünmesi ve soğutma fanının havayı hareket ettirmek için harcadığı güç (vantilasyon kaybı). Bunlar motor döndüğü sürece oluşur ve devirle birlikte artar. IE4 motorlarda bu kaybı azaltmak için düşük sürtünmeli kaliteli rulmanlar, optimize edilmiş yağlama ve aerodinamik olarak iyileştirilmiş fan tasarımı kullanılır. İlginç bir denge vardır: fan, motoru soğutmak için gereklidir; ancak fazla büyük bir fan, gereksiz vantilasyon kaybı yaratır. IE4 tasarımı, soğutma ile vantilasyon kaybı arasındaki bu dengeyi optimize eder. Fan ve soğutma tasarımının verime etkisini IE4 motorlarda soğutma ve fan tasarımının verime etkisi yazımızda ayrıntılı ele aldık.

Aynı tasarım iyileştirmeleri, motorun daha sessiz ve daha düşük titreşimle çalışmasına da katkı sağlar; çünkü iyi dengelenmiş bir rotor ve optimize fan, hem kaybı hem de gürültüyü azaltır. Sessiz ve düşük titreşimli çalışmanın IE4 motorlardaki yansımasını IE4 süper premium motorlarda sessiz ve düşük titreşimli çalışma yazımızda inceleyebilirsiniz.

Pik Döküm Gövdenin Verim ve Isı Yönetimine Katkısı

Verim kayıplarının tamamı ısıya dönüştüğü için, motorun bu ısıyı ne kadar iyi dışarı atabildiği verimin sürdürülebilirliği açısından önemlidir. Pik döküm (cast iron) gövde, yüksek mekanik dayanımının yanı sıra ısıyı yüzeyden verimli biçimde dağıtarak motorun çalışma sıcaklığını dengede tutar. Daha düşük çalışma sıcaklığı, sargı direncinin daha düşük kalması anlamına gelir; çünkü iletkenin direnci sıcaklıkla artar. Yani iyi bir ısı yönetimi, dolaylı olarak bakır kaybını da sınırlar. HEM Motor gamındaki yüksek verimli motorlar pik döküm gövdeyle üretilir; bu seçim, hem mekanik dayanımı hem de verimin korunmasını birlikte sağlar.

Gövde malzemesinin bu rolü, özellikle ağır hizmet ve zorlu ortam uygulamalarında öne çıkar. Tozlu, sıcak veya darbeli koşullarda çalışan bir motorda, pik döküm gövde hem yapısal dayanım hem de ısı dağılımı sağlayarak verimin sahada korunmasına katkı sunar. Pik döküm gövdeli verimli motor seçeneklerini verimli elektrik motorları sayfamızda inceleyebilir; mekanik dayanım ve montaj uyumu detayları için ise elektrik motoru bağlantı şekilleri sayfamıza göz atabilirsiniz.

Yük (Ek) Kayıpları: Tasarım ve İşçilik

Yük kayıpları (dağınık ya da ek kayıplar olarak da bilinir), yukarıdaki üç ana kalemin dışında kalan, manyetik akı dağılımındaki düzensizlikler ve yüksek frekanslı kayıplardan oluşan kalemdir. Görece küçük görünse de, yük kayıpları motorun tasarım kalitesini ve işçiliğini doğrudan yansıtır. IE4 motorlarda oluk geometrisinin optimize edilmesi, hava aralığının hassas tutulması ve kaliteli üretim, bu kayıpları düşürür. Yük kaybı, yük arttıkça büyür; bu yüzden ağır hizmet uygulamalarında bu kalemin azaltılması önemli bir kazanım sağlar.

Dört kayıp kalemini birlikte düşünmek, IE4 motorun neden daha pahalı ama uzun vadede daha ekonomik olduğunu açıklar: IE4, her bir kayıp kaleminde yaptığı küçük iyileştirmelerin toplamıyla, yıllar boyunca daha düşük elektrik tüketimi sunar. Eski bir motoru IE4 ile değiştirmenin gerçek tüketim hesabını ve geri ödeme süresini eski motorunuzu IE4 ile değiştirmek ne kazandırır yazımızda; IE4 ile IE3 arasında nasıl karar vereceğinizi ise IE3'te kalmak mı IE4'e geçmek mi yazımızda inceleyebilirsiniz.

Kayıplar ve Verim: Yük Noktasının Önemi

Bir motorun verimi, yalnızca tasarımına değil, çalıştığı yük noktasına da bağlıdır. Verim eğrisi, motorun anma yükünün yaklaşık dörtte üçü ile tam yükü arasında tepe yapar; çok düşük yükte ya da aşırı yükte verim düşer. Bunun nedeni kayıpların yapısıdır: demir kaybı yükten bağımsız sabit kaldığı için düşük yükte bu sabit kayıp toplam içinde büyük bir pay tutar; çok yüksek yükte ise bakır kaybı (I²R) hızla büyüyerek verimi aşağı çeker. Bu yüzden IE4 motorun yüksek verimini sahada gerçekten almak, motoru doğru yük noktasında çalıştırmakla mümkündür.

Bu bilgi, satın alma kararını doğrudan etkiler. Aşırı büyük seçilmiş bir motor, sürekli düşük yükte çalışır ve verim eğrisinin tepe noktasından uzaklaşır; yani fazladan ödediğiniz IE4 yatırımının verimini tam olarak kullanamazsınız. Aşırı küçük seçilmiş bir motor ise sürekli yüksek bakır kaybıyla çalışır ve hem verimi düşer hem de erken arıza riski artar. Doğru boyutlandırma, IE4 motorun verim avantajını sahaya taşımanın ön koşuludur. Motor boyutlandırmasında yapılan hataları elektrik motoru alırken en sık yapılan 7 hata yazımızda ele aldık.

IE4 ile IE5 Arasında Kayıplar Nasıl Farklılaşır?

Verim sınıfı yükseldikçe, her bir kayıp kalemini azaltmak giderek zorlaşır; çünkü kolay kazanımlar daha düşük sınıflarda elde edilmiştir. IE5 ultra premium motorlar, çoğu zaman senkron relüktans teknolojisiyle, özellikle rotor tarafındaki kayıpları IE4'ün de altına indirir; ancak bu motorlar genellikle bir sürücüyle çalışır. IE4 ile IE5 arasındaki verim farkının yatırımı haklı çıkarıp çıkarmadığını IE5 mi IE4 mü? Verim farkı yatırımı haklı çıkarır mı? yazımızda ele aldık. Çoğu genel amaçlı sanayi uygulaması için IE4 süper premium, kayıpları yeterince düşüren ve sürücü gerektirmeden doğrudan şebekeden çalışabilen dengeli bir tercihtir.

Bu karşılaştırma, alıcının hangi verim sınıfına yatırım yapacağını net belirlemesine yardımcı olur. Her uygulama için en yüksek sınıf en doğru tercih olmayabilir; önemli olan, uygulamanın çalışma saati, yük profili ve geri ödeme beklentisiyle uyumlu sınıfı seçmektir. Bu değerlendirmeyi birlikte yaparak, kayıpları en uygun maliyetle azaltan motoru belirleyebiliriz.

Kayıpları Azaltmak Satın Alma Kararına Nasıl Yansır?

Verim kayıplarını anlamak, soyut bir mühendislik bilgisi değil, somut bir satın alma avantajıdır. Çünkü her kayıp kalemi, doğrudan elektrik faturasına ve motorun çalışma sıcaklığına yansır. Düşük kayıplı bir motor, hem daha az enerji tüketir hem de daha az ısınarak daha uzun yaşar. IE4'e geçmenin hangi uygulamada öncelikli olduğunu IE4 süper premium motora önce hangi tesiste geçilmeli yazımızda; pompa, fan ve kompresörde IE4 eşiğini ise pompa, fan ve kompresörde IE4 eşiği yazımızda ele aldık. HEM Motor gamındaki IE4 motor ve verimli elektrik motorları, bu dört kayıp kaleminde optimize edilmiş tasarımla, alıcıya hem enerji hem de ömür kazandırır.

Tüm ürün gamımıza ve kurumsal bilgilerimize ana sayfamızdan ulaşabilirsiniz. Doğru verim sınıfını seçmek, motorun toplam sahip olma maliyetini yıllar boyunca düşüren stratejik bir karardır. Demir, bakır, sürtünme ve yük kayıplarının her birinde yapılan iyileştirme, tek tek küçük görünse de, motorun ömrü boyunca biriken büyük bir tasarrufa dönüşür; işte IE4 yatırımının gerçek değeri burada gizlidir.

Sıkça Sorulan Sorular

IE4 motorda hangi kayıp en çok azalır?

IE4 süper premium tasarım, dört kayıp kaleminin her birinde iyileştirme yapar; ancak en belirgin kazanım çoğu zaman bakır (sargı) ve demir (nüve) kayıplarında elde edilir. Daha fazla ve daha kaliteli bakır iletken sargı direncini, daha düşük kayıplı ve daha ince silisli sac ise nüve kaybını düşürür. Sürtünme ve yük kayıplarındaki iyileştirmeler de toplam verime katkı sağlar. Bu kalemlerin toplam etkisi, IE4 motorun IE3'e göre daha düşük enerji tüketmesini sağlar.

Demir kaybı ile bakır kaybı arasındaki fark nedir?

Demir (nüve) kaybı, motor enerjili olduğu sürece neredeyse sabittir ve yükten bağımsız olarak oluşur; motor boşta dönerken bile vardır. Bakır (sargı) kaybı ise akımın karesiyle arttığı için yüke çok duyarlıdır; yük arttıkça hızla büyür. Bu nedenle çok çalışan ama değişken yüklü uygulamalarda her iki kalem de önemlidir. IE4 motor, ikisini birden azaltacak şekilde tasarlanır; böylece hem boşta hem yük altında verim yüksek kalır.

Verim kaybındaki azalma elektrik faturama nasıl yansır?

Her kayıp kalemi, motorun çektiği gücün bir kısmının ısıya dönüşmesi, yani boşa harcanması demektir. IE4 motorun düşük kayıpları, aynı işi daha az elektrikle yapması anlamına gelir; bu fark, motor çok saat çalıştıkça yıllık tüketimde belirgin bir tasarrufa dönüşür. Gerçek tasarruf miktarı motorun gücüne, çalışma saatine ve yük profiline bağlıdır; uygulamanızın detaylarını paylaşırsanız geri ödeme süresini birlikte değerlendirebiliriz.
