Patlayıcı gaz, buhar veya toz bulunan ortamlarda standart bir elektrik motoru kullanmak yalnızca bir uygunsuzluk değil, doğrudan can ve mal güvenliği riskidir. Bu tür ortamlarda exproof (patlamaya karşı korumalı / ATEX sertifikalı) motor kullanımı çoğu zaman yasal bir zorunluluktur. Ancak "her tehlikeli ortama exproof motor" yaklaşımı da doğru değildir; gereksiz yere yüksek koruma sınıfı seçmek bütçeyi şişirir, yetersiz koruma ise hayati risk yaratır. Bu rehber; tesis sorumluları, satın alma ve proje mühendisleri için exproof motorun ne zaman şart olduğunu, bölge (zone) sınıflandırmasını, koruma tiplerini ve doğru tedarik için gereken bilgileri net biçimde açıklıyor. Amaç, ortamınıza tam uygun motoru doğru sertifikayla tedarik etmektir.

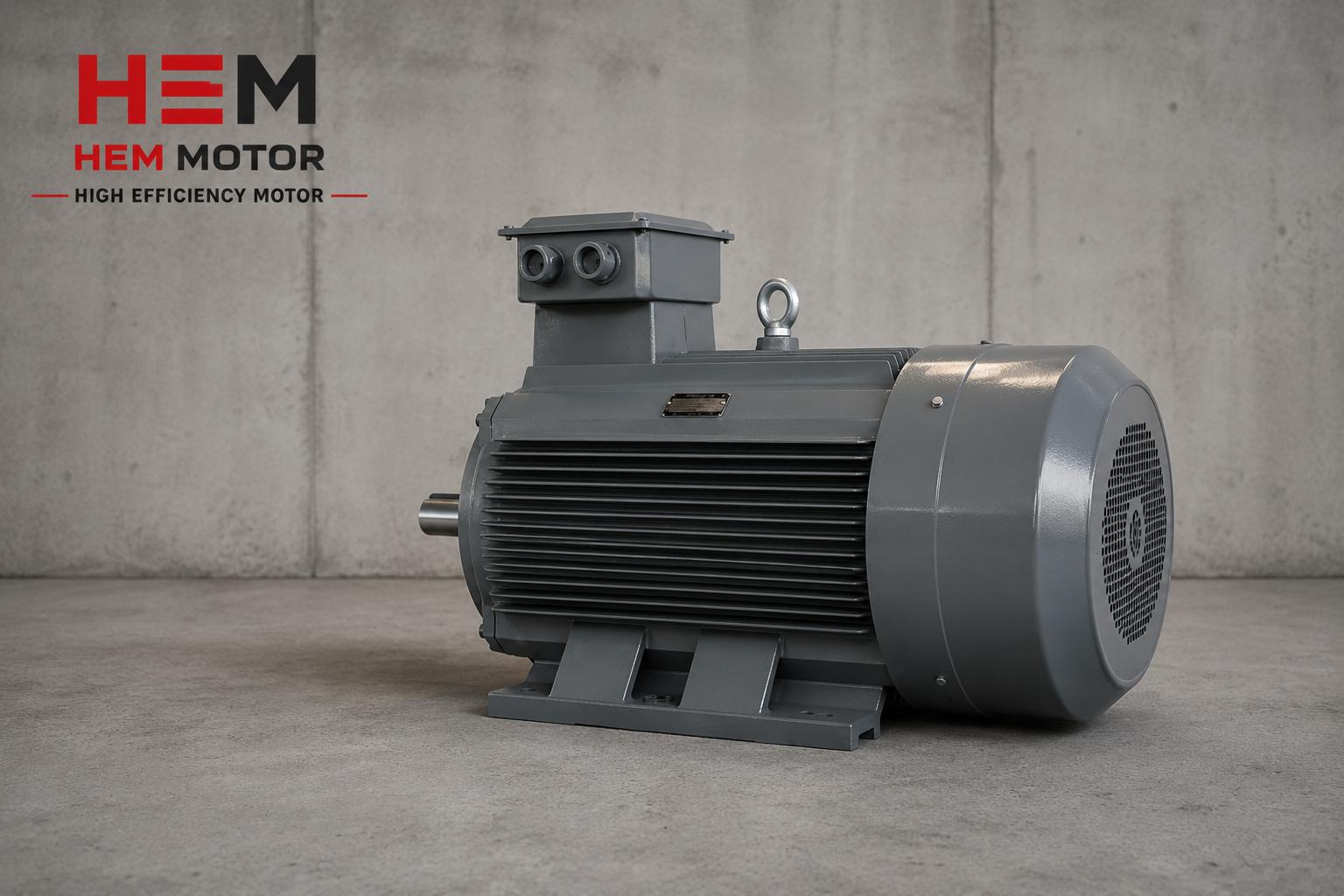

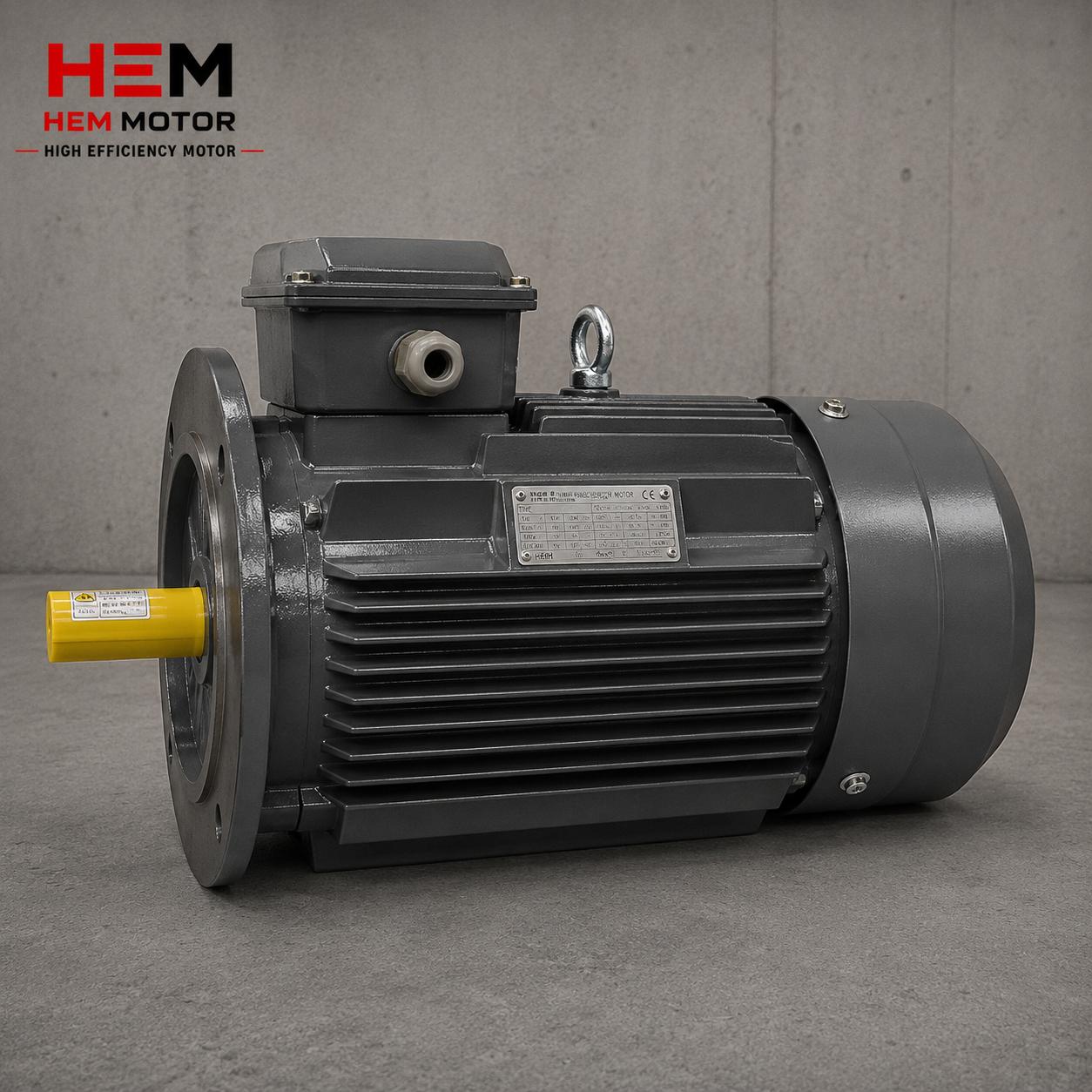

Exproof ATEX motor ne zaman şart patlayıcı ortamda motor tedariki

Exproof (ATEX) Motor Ne Demektir?

Exproof motor, çevresindeki patlayıcı atmosferi tutuşturmayacak şekilde tasarlanmış, sertifikalı bir elektrik motorudur. ATEX, Avrupa Birliği'nin patlayıcı ortamlarda kullanılan ekipmanlar için belirlediği direktifin adıdır; "Atmosphères Explosibles" ifadesinin kısaltmasıdır. Bir motorun exproof olabilmesi için ya kıvılcımı tamamen kapalı bir gövde içinde hapsetmesi (alev sızdırmaz yapı) ya da hiçbir şekilde ateşleme kaynağı oluşturmaması (artırılmış güvenlik) gerekir.

Standart bir IP55 motor, toza ve suya karşı korumalıdır ama içindeki klemens kıvılcımı, sargı ısınması veya rulman sürtünmesi patlayıcı bir atmosferi tutuşturabilir. Bu yüzden patlayıcı ortamda IP koruma sınıfı tek başına yeterli değildir. IP koruma ile exproof arasındaki farkı netleştirmek için IP koruma sınıfı seçimi yazımızı inceleyebilirsiniz.

Standart Motor Neden Patlayıcı Ortamda Risk Yaratır?

Standart bir asenkron motor, normal çalışmasında bile birkaç potansiyel ateşleme kaynağı barındırır. Bunlardan birincisi klemens bağlantısında veya kontaklarda oluşabilen elektriksel kıvılcımdır; gevşek bir bağlantı ark oluşturarak çevredeki gazı tutuşturabilir. İkincisi, sargının aşırı yüklenmesi veya arıza durumunda ulaşacağı yüksek sıcaklıktır; bu sıcaklık ortamdaki maddenin tutuşma noktasını aşabilir. Üçüncüsü, hasarlı bir rulmanın sürtünmesiyle oluşan mekanik kıvılcım ve sıcak yüzeydir.

Exproof motorlar tam olarak bu üç riski ortadan kaldıracak şekilde tasarlanır: alev sızdırmaz gövde olası bir iç patlamayı hapseder, sıcaklık sınıfı yüzey sıcaklığını sınırlar, özel klemens kutusu ise dış kıvılcım riskini engeller. Standart motorun arıza belirtilerini ve aşırı ısınma nedenlerini elektrik motoru arızaları yazımızda ele alıyoruz; patlayıcı ortamda bu arızaların sonucu çok daha ağır olabilir.

Patlayıcı Ortam Bölgeleri (Zone) Nasıl Sınıflandırılır?

Exproof motor seçiminin temeli, çalışacağı ortamın bölge sınıflandırmasıdır. ATEX, patlayıcı atmosferin oluşma sıklığına göre ortamı bölgelere ayırır. Gazlar ve buharlar için Zone 0, 1 ve 2; tozlar için Zone 20, 21 ve 22 tanımlanır.

Gaz ve Buhar Bölgeleri (Zone 0, 1, 2)

Zone 0: Patlayıcı atmosfer sürekli veya uzun süre mevcuttur (örneğin tank içleri). Bu bölgeye genellikle motor konulmaz. Zone 1: Patlayıcı atmosfer normal çalışmada zaman zaman oluşur (pompa istasyonları, dolum hatları). Zone 2: Patlayıcı atmosfer normal çalışmada oluşmaz, oluşursa kısa süre kalır (arıza veya kaçak durumu). Zone 1 ve Zone 2 için farklı koruma tipleri ve dolayısıyla farklı motor maliyetleri söz konusudur.

Toz Bölgeleri (Zone 20, 21, 22)

Zone 20: Yanıcı toz bulutu sürekli mevcuttur. Zone 21: Toz bulutu normal çalışmada zaman zaman oluşur. Zone 22: Toz bulutu normal çalışmada oluşmaz, nadiren ve kısa süre oluşur. Un değirmenleri, yem fabrikaları, şeker ve nişasta tesisleri tipik toz patlaması riski taşıyan ortamlardır. Tozlu ortamlarda motor seçimi için yem fabrikası ve değirmen motorları seçimi yazımız tamamlayıcı bilgi sunar.

Koruma Tipleri: Ex d, Ex e ve Diğerleri

Exproof motorlar farklı koruma prensiplerine göre üretilir. En yaygın iki tip şudur: Ex d (alev sızdırmaz / flameproof): motor içinde bir patlama olsa bile, alev sızdırmaz gövde bu alevi dışarı geçirmez ve patlayıcı atmosferi tutuşturmaz. Ağır gövdeli ve dayanıklıdır. Ex e (artırılmış güvenlik / increased safety): motor, normal çalışmada kıvılcım veya tehlikeli sıcaklık oluşturmayacak şekilde, ek güvenlik önlemleriyle tasarlanmıştır.

Pratikte Zone 1 için genellikle Ex d veya Ex de kombinasyonu, Zone 2 için ise Ex e veya Ex nA (kıvılcımsız) çözümler tercih edilir. Doğru koruma tipi, hem güvenliği sağlamak hem de gereksiz maliyetten kaçınmak için bölge sınıflandırmasıyla birlikte belirlenmelidir. Standart asenkron motorla exproof motor arasındaki seçim kararını ayrıntılı olarak exproof mu standart asenkron motor mu yazımızda ele alıyoruz.

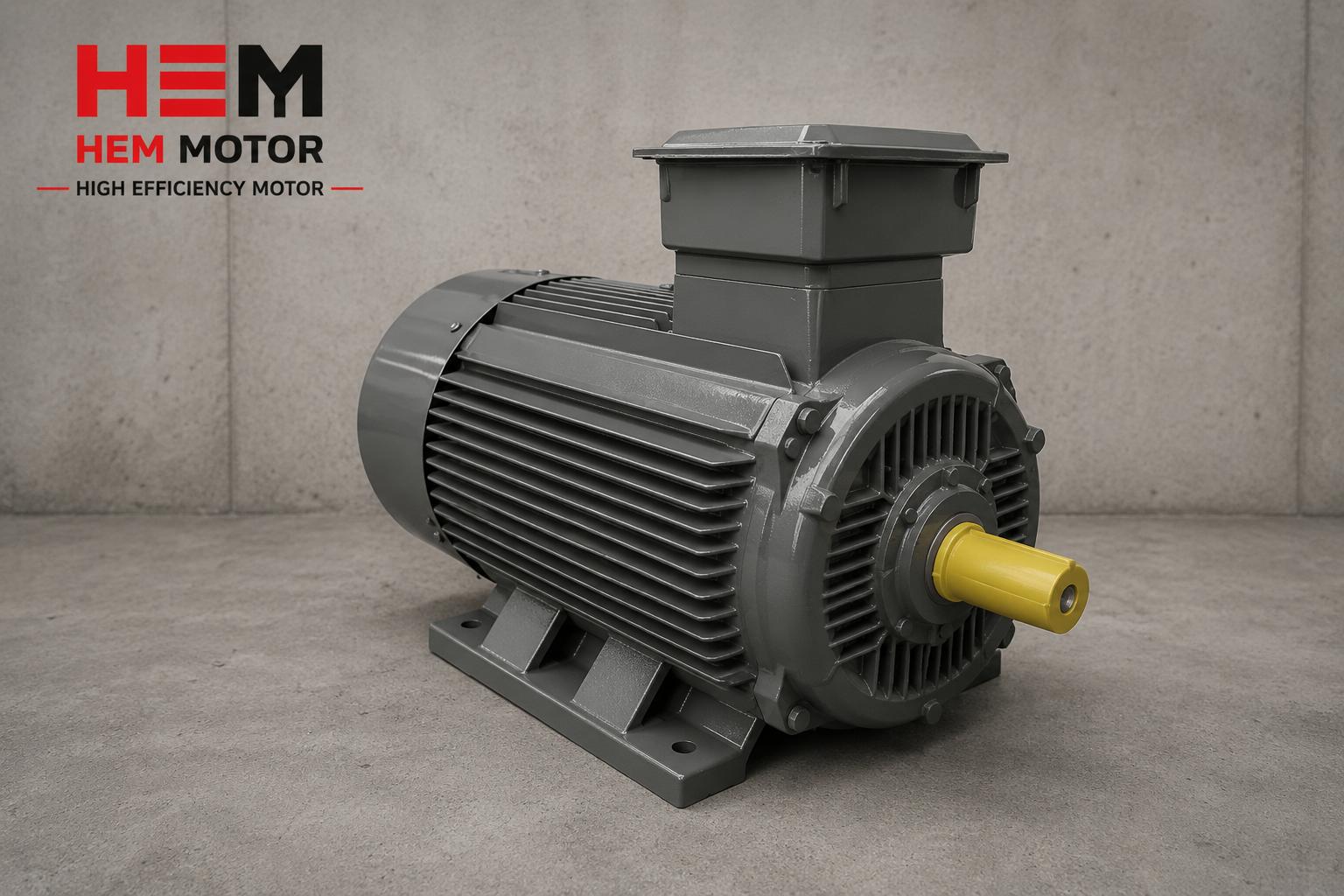

Exproof motor koruma tipleri Ex d Ex e sıcaklık sınıfı ve sertifika

Gaz Grubu ve Sıcaklık Sınıfı (T1-T6)

Exproof motor seçiminde bölge kadar önemli iki parametre daha vardır: gaz grubu ve sıcaklık sınıfı. Gaz grubu, ortamdaki patlayıcı maddenin tutuşma kolaylığını gösterir. Yüzey üstü uygulamalar için IIA (propan), IIB (etilen) ve IIC (hidrojen, asetilen) grupları tanımlanır; IIC en zor koşulu temsil eder ve en yüksek korumayı gerektirir.

Sıcaklık sınıfı (T1-T6), motorun dış yüzeyinin ulaşabileceği maksimum sıcaklığı sınırlar. T1 (450°C) en yüksek izin verilen yüzey sıcaklığı iken, T6 (85°C) en düşüğüdür; ortamdaki patlayıcı maddenin tutuşma sıcaklığı motorun yüzey sıcaklığından yüksek olmalıdır. Örneğin tutuşma sıcaklığı düşük bir çözücü buharı varsa, motorun T sınıfı buna uygun (örneğin T4 veya T5) seçilmelidir. Bu değerler tedarik aşamasında mutlaka belirtilmelidir.

Exproof Motor Ne Zaman Zorunludur?

Exproof motor; petrol ve gaz tesisleri, akaryakıt dolum ve depolama, boya ve solvent üretimi, kimya ve petrokimya tesisleri, un ve yem fabrikaları, şeker ve nişasta tesisleri, ahşap tozu üreten atölyeler ve metan riski taşıyan maden ve atık tesisleri gibi ortamlarda zorunludur. Eğer çalışma ortamınızda gaz, buhar veya yanıcı toz bulutunun oluşma ihtimali varsa ve ortam bir tehlikeli bölge (zone) olarak sınıflandırılmışsa, o bölgeye standart motor konulması mevzuata aykırıdır.

Burada belirleyici olan, tesisin patlamadan korunma dokümanı (PKD) ve bölge haritasıdır. Bu sınıflandırma yoksa, motor tedarikine başlamadan önce ortamın değerlendirilmesi gerekir. Yanlış yapılan motor seçiminin getirdiği riskleri elektrik motoru alırken yapılan hatalar yazımızda da ele alıyoruz.

Sektöre Göre Exproof Motor İhtiyacı

Hangi sektörde hangi koruma seviyesinin gerektiği, ortamdaki patlayıcı maddeye göre değişir. Akaryakıt istasyonları ve dolum tesislerinde benzin buharı (genellikle IIA-IIB grubu) baskındır ve dolum noktaları çoğunlukla Zone 1 olarak sınıflandırılır. Kimya ve petrokimya tesislerinde çözücü ve solvent buharları bulunur; bazı uygulamalarda IIC grubu (hidrojen) söz konusu olabilir ve en yüksek koruma gerekir. Un, yem, şeker ve nişasta tesislerinde ise gaz değil yanıcı toz bulutu riski vardır; bu nedenle Zone 21 veya 22 toz korumalı motorlar tercih edilir.

Bu farklılık, "exproof motor" talebinin tek başına yeterli olmadığını gösterir; sektör, madde ve bölge birlikte değerlendirilmelidir. Toz patlaması riski taşıyan değirmen ve yem tesisleri için motor seçimini yem fabrikası ve değirmen motorları yazımızda, tozlu ortamlarda gövde ve koruma seçimini ise sıcak ve tozlu ortamda izolasyon sınıfı yazımızda ayrıntılı ele alıyoruz.

Ekipman Kategorisi ve Koruma Seviyesi (Gb, Db)

ATEX işaretlemesinde bölge ve koruma tipinin yanında ekipman koruma seviyesi (EPL) de yer alır. Gaz ortamları için Ga, Gb, Gc; toz ortamları için Da, Db, Dc seviyeleri kullanılır. Bu harfler, motorun hangi bölgeye uygun olduğunu özetler: Gb seviyesi Zone 1'e, Gc seviyesi Zone 2'ye, Db seviyesi Zone 21'e, Dc seviyesi Zone 22'ye karşılık gelir. Dolayısıyla bir motorun etiketindeki "Gb" ifadesi, o motorun Zone 1 ve Zone 2'de kullanılabileceğini gösterir.

Sipariş verirken bu eşleşmenin doğru kurulması, hem güvenlik denetimlerinden sorunsuz geçmek hem de yanlış motor tedariki nedeniyle oluşacak gecikmeleri önlemek açısından kritiktir. Yanlış motor gelmesini önlemenin yollarını yanlış motor gelmesini önleyin yazımızda ayrıntılı ele alıyoruz. Ortamınızın gaz veya toz grubunu netleştirmek için tesisinizin patlamadan korunma dokümanına başvurmanız gerekir.

Sertifika ve İşaretleme: Siparişte Nelere Bakılmalı?

Exproof bir motorun gerçekten sertifikalı olduğunu, etiketindeki Ex işareti ve sertifika numarasından anlarsınız. Tipik bir işaretleme şöyle okunur: "Ex d IIB T4 Gb" — burada Ex d koruma tipini, IIB gaz grubunu, T4 sıcaklık sınıfını, Gb ise ekipman koruma seviyesini gösterir. Bu işaretlemenin, tesisinizin bölge sınıflandırmasıyla birebir uyumlu olması gerekir.

Satın alırken sertifikanın geçerliliğini, ürünün üzerindeki etiketle belge arasındaki uyumu ve gerekli ekleri kontrol etmek önemlidir. Eksik veya uyumsuz bir sertifika, hem güvenlik hem de denetim açısından sorun yaratır. Doğru ve eksiksiz teklif almak için teklif isterken verilmesi gereken bilgiler listesini öneririz.

Exproof Motorda Bakım, Devreye Alma ve Periyodik Kontrol

Exproof motorların güvenliği yalnızca doğru seçilmesine değil, doğru montaj ve düzenli bakımına da bağlıdır. Alev sızdırmaz gövdenin koruma özelliği, gövde kapaklarının doğru tork değeriyle ve eksiksiz cıvatayla kapatılmasına bağlıdır; tek bir gevşek veya eksik cıvata, alev sızdırmazlık özelliğini bozar. Aynı şekilde kablo rakorları (kablo bağlantı elemanları) exproof sertifikalı olmalı ve doğru sızdırmazlıkla monte edilmelidir. Klemens kutusu açıldığında ve tekrar kapatıldığında contaların durumu kontrol edilmelidir.

Periyodik kontrolde gövde yüzeyinin temizliği de önemlidir; özellikle toz ortamında biriken tabaka, motorun yüzey sıcaklığını yükselterek sıcaklık sınıfı güvenliğini tehlikeye atabilir. Bu nedenle exproof motorların bakım takvimi standart motorlardan daha titiz uygulanmalıdır. Genel bakım ilkelerini elektrik motoru bakım ve periyodik kontrol takvimi yazımızda, devreye alma adımlarını ise motor devreye alma kontrol listesi yazımızda bulabilirsiniz.

Exproof Motor ile Standart Motor Arasındaki Maliyet Farkı

Exproof motorlar, alev sızdırmaz gövde, özel klemens kutusu, sertifikasyon ve sıkı imalat toleransları nedeniyle aynı güçteki standart bir motora göre belirgin biçimde daha maliyetlidir. Bu maliyet farkı, koruma tipine ve gaz grubuna göre değişir; Zone 1 için Ex d motor, Zone 2 için Ex e veya Ex nA motora göre daha pahalıdır. Bu yüzden satın alma kararında temel soru "ortamım gerçekten hangi bölgeye giriyor?" olmalıdır. Tüm tesisi tek bir yüksek koruma sınıfına göre donatmak yerine, bölge bölge sınıflandırma yapmak ciddi tasarruf sağlar.

Örneğin bir tesiste yalnızca dolum noktası Zone 1, geri kalan alan ise tehlikesiz bölge olabilir. Bu durumda tüm motorların exproof olması gerekmez; yalnızca tehlikeli bölgedeki motorlar sertifikalı olur, diğerleri standart kalır. Bu yaklaşım hem güvenliği korur hem de gereksiz maliyeti önler. Motor fiyatlarını belirleyen genel faktörleri elektrik motoru fiyatlarını etkileyen faktörler yazımızda inceleyebilirsiniz. Sabit fiyat yerine, ortamınıza özel doğru teklif için bizimle iletişime geçmenizi öneririz.

Exproof Motor Tedarikinde Dikkat Edilecekler

Exproof motorlar standart motorlara göre daha uzun teslim süreleri gerektirebilir; çünkü çoğu zaman bölge, gaz grubu ve sıcaklık sınıfına özel olarak tedarik edilir. Bu nedenle projenizi planlarken termin süresini erken aşamada netleştirmek, duruş riskini azaltır. Ayrıca exproof motorun bağlantı ve montajı da özel kurallara tabidir; klemens bağlantısı, kablo rakorları ve topraklama exproof standardına uygun yapılmalıdır.

Mevcut bir exproof motoru değiştirirken, yeni motorun yalnızca güç ve devir değil, koruma tipi, gaz grubu ve sıcaklık sınıfı açısından da birebir veya daha yüksek korumalı olması şarttır. Standart motor gamımız ve ürün kategorilerimiz için ürün sayfamızı, verimli motor seçenekleri için verimli elektrik motorları ile IE3 elektrik motoru gamımızı inceleyebilirsiniz. Tüm elektrik motorları rehberlerimize blog sayfamızdan ulaşabilirsiniz.

Sıkça Sorulan Sorular

Standart IP55 motor patlayıcı ortamda kullanılabilir mi?

Hayır. IP55, toza ve suya karşı koruma sağlar ama patlayıcı atmosferi tutuşturmayı engellemez. Tehlikeli bölge (zone) olarak sınıflandırılmış bir ortamda yalnızca ATEX sertifikalı exproof motor kullanılabilir. Standart motor konulması hem güvenlik riski hem de mevzuata aykırılıktır.

Exproof motor seçerken hangi bilgileri vermeliyim?

Doğru exproof motor için ortamın bölge sınıfını (Zone 1/2/21/22), gaz veya toz grubunu, gerekli sıcaklık sınıfını (T1-T6), motorun gücünü, devrini ve montaj tipini bildirmeniz gerekir. Mevcut motorun etiket fotoğrafı ve tesisin patlamadan korunma dokümanı varsa süreci hızlandırır.

Zone 2 için Zone 1 motoru kullanabilir miyim?

Evet, daha yüksek koruma seviyeli bir motor (Zone 1 için sertifikalı) daha düşük riskli bir bölgede (Zone 2) kullanılabilir; bunun tersi geçerli değildir. Ancak Zone 2 için Zone 1 motoru almak gereksiz maliyet doğurabilir; doğru bölgeye doğru koruma seçmek hem güvenli hem ekonomiktir.
