Konkasör ve maden tesislerinde besleme bandı üzerinden taşınan cevherin içinde sık sık tramp metal denilen başıboş demir parçaları bulunur: kopmuş kazıcı dişleri, kova tırnakları, cıvata, somun, takım uçları, kaynak çubuğu artıkları. Bu metaller çeneli kırıcıya, darbeli kırıcıya ya da değirmene ulaştığında astar plakalarını, çeneleri, çekiçleri ve manto-konkavı ciddi biçimde hasara uğratır; arıza duruşu, üretim kaybı ve yüksek bakım maliyeti getirir. Bant üstü (over-band) manyetik separatör, tam da bu metal parçaları bant akışından ayırıp tesisi korumak için kullanılır. Bu yazıda manyetin kendi besleme devresini değil, kendinden temizlemeli ayırıcı bandını döndüren tahrik motorunun seçimini ele alıyoruz: hangi güç, hangi kutup sayısı, hangi redüktör, hangi koruma sınıfı ve hangi montaj tipi tozlu, darbeli konkasör sahasında doğru tercih olur.

Doğru tahrik motoru seçimi, separatörün 7/24 güvenilir çalışmasının temelidir. Yanlış seçilen bir motor tozda tıkanır, aşırı ısınır ya da redüktörle uyumsuz kalır; bu da ayrılan metalin bant üzerinde birikip tekrar akışa karışmasına yol açar. HEM Motor olarak konkasör ve madencilik uygulamaları için pik döküm gövdeli, IE3/IE4 verimli, istek üzerine IP65/IP66 korumalı ve HEM redüktörlerle eşleştirilmiş tahrik çözümleri sunuyoruz. Aşağıda separatör tahrik motoru seçim parametrelerini adım adım inceliyor, örnek bir güç hesabı veriyor ve sahada işinize yarayacak bir konkasör motoru seçimi çerçevesi sunuyoruz.

Konkasör tesisinde bant üstü manyetik separatör tahrik motoru ve kendinden temizlemeli demir ayırıcı bandı

Bant Üstü Manyetik Separatör Nasıl Çalışır ve Tahrik Motoru Ne İş Yapar?

Bant üstü manyetik separatör, ana taşıma bandının üzerine dik ya da paralel olarak askıya alınan güçlü bir manyetten ve bu manyetin etrafında dönen ince bir taşıma bandından oluşur. Manyet, akış içindeki demir parçalarını yukarı doğru çeker; kendinden temizlemeli (self-cleaning) tipte ise manyetin çevresinde dönen ayırıcı bant, yapışan metali sürekli olarak yana taşıyarak bir toplama oluğuna boşaltır. İşte bu ayırıcı bandı döndüren eleman, bizim seçtiğimiz tahrik motorudur. Manyetin kendisi (elektromanyet ise) ayrı bir doğru akım besleme devresinden enerji alır; daimi manyetli tiplerde ise manyet beslemesi yoktur. Yani motor seçimi yalnızca bandın mekanik tahrikiyle ilgilidir.

Tahrik bandı düşük hızda, sabit ve sürekli dönmelidir. Hız tipik olarak 1–2,5 m/s tahrik bandı yüzey hızı aralığındadır; bu da motorun doğrudan değil, mutlaka bir redüktör üzerinden çıkış vermesini gerektirir. Sürekli S1 görevde çalışan, düşük devirli ve yüksek başlangıç torkuna sahip bir tahrik gerekir. Bu nedenle motor seçiminde kutup sayısı, redüktör oranı ve görev tipi birlikte değerlendirilir. Tesisteki diğer ekipmanlarla bütünlük için elek ve besleyici motorları ile aynı koruma ve verim standardının korunması önerilir.

Güç Aralığı: Neden Küçük-Orta Güç Yeterlidir?

Ayırıcı bant, ana taşıma bandına göre çok daha kısa ve hafif bir banttır; üzerinde taşınan yük sadece ayrılan metal parçalarının ağırlığıdır, tüm cevher akışı değil. Bu nedenle tahrik motorunun gücü genellikle küçük-orta aralıktadır: tipik olarak 0,55 kW ile 4 kW arası. Bant genişliği, ayırıcı bant uzunluğu, manyet ağırlığı ve istenen bant hızı arttıkça güç ihtiyacı bu aralığın üst sınırına doğru çıkar. Geniş besleme bantları (1000–1400 mm) üzerinde çalışan büyük separatörlerde 2,2–4 kW; dar bantlarda (500–800 mm) ise 0,55–1,5 kW yaygındır.

HEM Motor sektörel serisi 0,55 kW alt sınırından başlar ve bu uygulama için fazlasıyla yeterli güç çözünürlüğü sunar. Güç seçiminde her zaman bir emniyet payı bırakmak gerekir; ayırıcı bandın altında biriken kaba metal parçaları, bant sıyırıcı sürtünmesi ve soğuk havada redüktör yağının kıvamlaşması gibi etkenler başlangıç torkunu artırır. Bu yüzden hesaplanan gücün bir üst standart kW kademesine yuvarlanması doğru bir yaklaşımdır. Güç ve verim sınıfı arasındaki ilişki için IE4 motor ve redüktör kombinasyonu değerlendirmesini incelemenizi öneririz.

Kutup Sayısı ve Devir: Düşük Devirli Tahrik Mantığı

Ayırıcı bandın istenen yüzey hızı düşük olduğundan, motorun da düşük devirde çalışması redüktör oranını makul tutar. İki yaygın yaklaşım vardır:

  • 4 kutuplu motor (≈1500 d/dk, yükte 1460): Daha küçük gövde, daha düşük maliyet; ancak istenen düşük çıkış hızına ulaşmak için redüktör oranının yüksek olması gerekir.
  • 6 kutuplu motor (≈1000 d/dk, yükte 960): Daha düşük giriş devri sayesinde redüktör oranı düşer, çıkış torku daha yumuşak oturur ve sürekli düşük hız uygulamasında ısınma açısından avantajlıdır.

Sürekli düşük hız ve sabit tork gereken bu uygulamada 6 kutuplu (bazı durumlarda 8 kutuplu) motorlar tercih edilebilir. Düşük devirli motor seçiminin getirdiği avantaj ve kısıtları derinlemesine anlamak için asenkron 6-8 kutuplu düşük devirli motor seçimi yazımız iyi bir başlangıçtır. Çoğu separatörde 4 kutuplu motor + uygun oranlı redüktör kombinasyonu da pratik ve ekonomik bir çözümdür; karar, redüktör oranı ve mevcut stok gövdelere göre verilir.

Redüktör Seçimi: Sonsuz Dişli mi, Konik Helisel mi?

Bant üstü separatör tahrikinde motor neredeyse her zaman bir redüktörle birlikte kullanılır çünkü çıkış devri 1500 veya 1000 d/dk değil, onlarca d/dk mertebesindedir. İki temel redüktör ailesi öne çıkar:

HEM Sonsuz Dişli (Worm) Redüktör

Kompakt yapısı, 90 derece çıkış mili ve yüksek redüksiyon oranlarını tek kademede sağlaması nedeniyle separatör tahriki için çok yaygın bir çözümdür. HEM sonsuz dişli redüktör oranları 1/7,5 ile 1/100 arasında değişir; bu da tek kademede çok düşük çıkış hızlarına inmeyi mümkün kılar. Gövde-güç eşleşmesi şöyledir: HEM50 (0,18–0,75 kW), HEM63 (0,37–1,5 kW), HEM75 (0,75–3 kW), HEM110 (2,2–7,5 kW). Separatör güçleri çoğunlukla bu HEM50–HEM110 aralığına denk gelir. Sonsuz dişli redüktör ayrıca kendi kendini frenleme (self-locking) özelliğiyle, durduğunda bandın geri kaymasını engelleyerek toplanan metalin akışa dökülmesini önler.

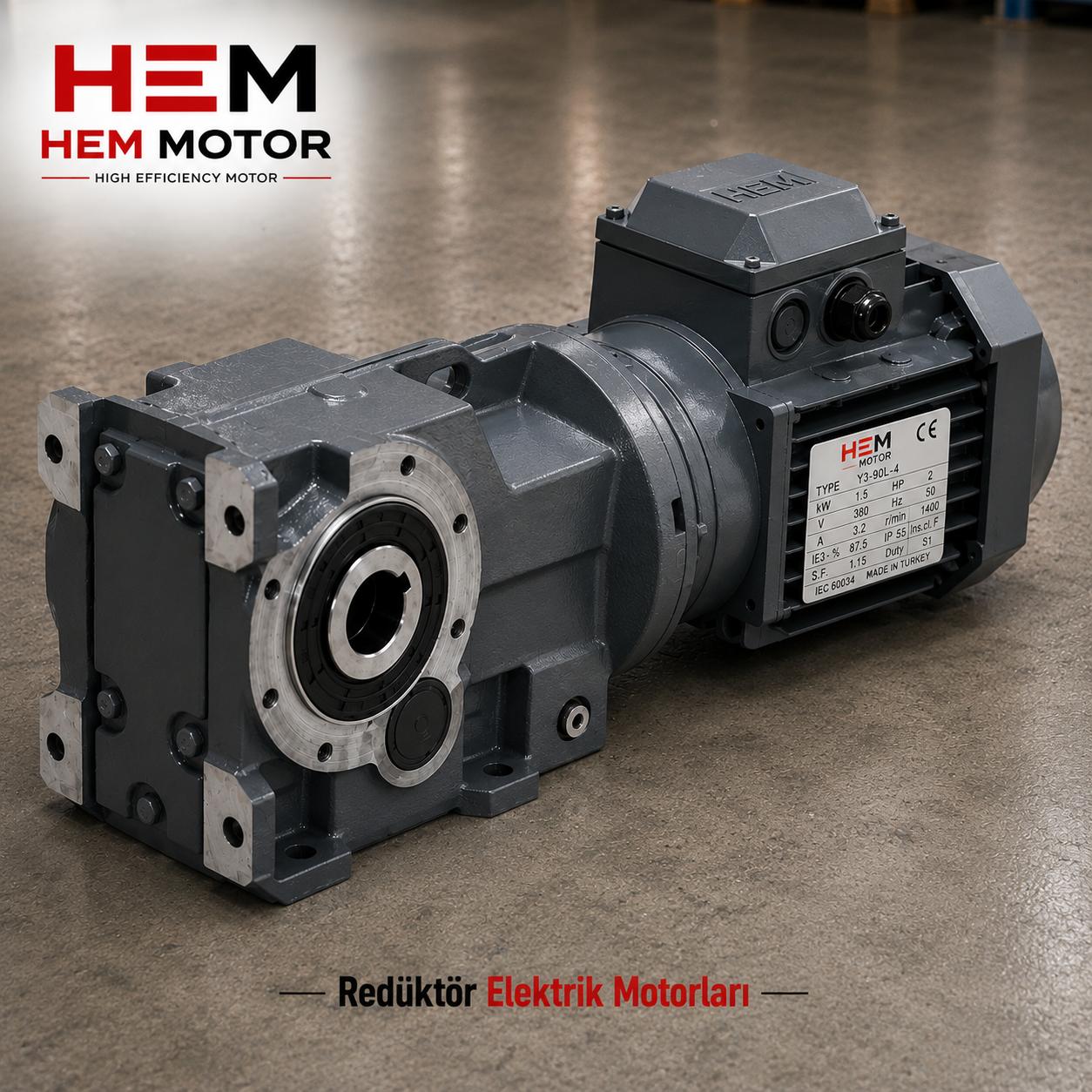

K Serisi Konik Helisel Redüktör

Daha yüksek verim ve daha yüksek tork aktarımı gereken, daha büyük separatörlerde K serisi konik helisel redüktör tercih edilir. Sonsuz dişliye göre verimi daha yüksek olduğundan sürekli çalışmada enerji tüketimi açısından avantajlıdır. Hangi redüktör tipinin seçileceği bant boyutu, istenen hız ve görev süresine bağlıdır. Redüktör ile motor arasındaki mekanik bağlantının doğru kurulması, mil hizalaması ve kaplin seçimi konusunda esnek/rijit kaplin seçimi ve mil hizalama rehberimiz montaj hatalarını önlemenize yardımcı olur. Redüktörlü tahrikin verim ve seçim detayları için elektrik motorları ürün ailemizi inceleyebilirsiniz.

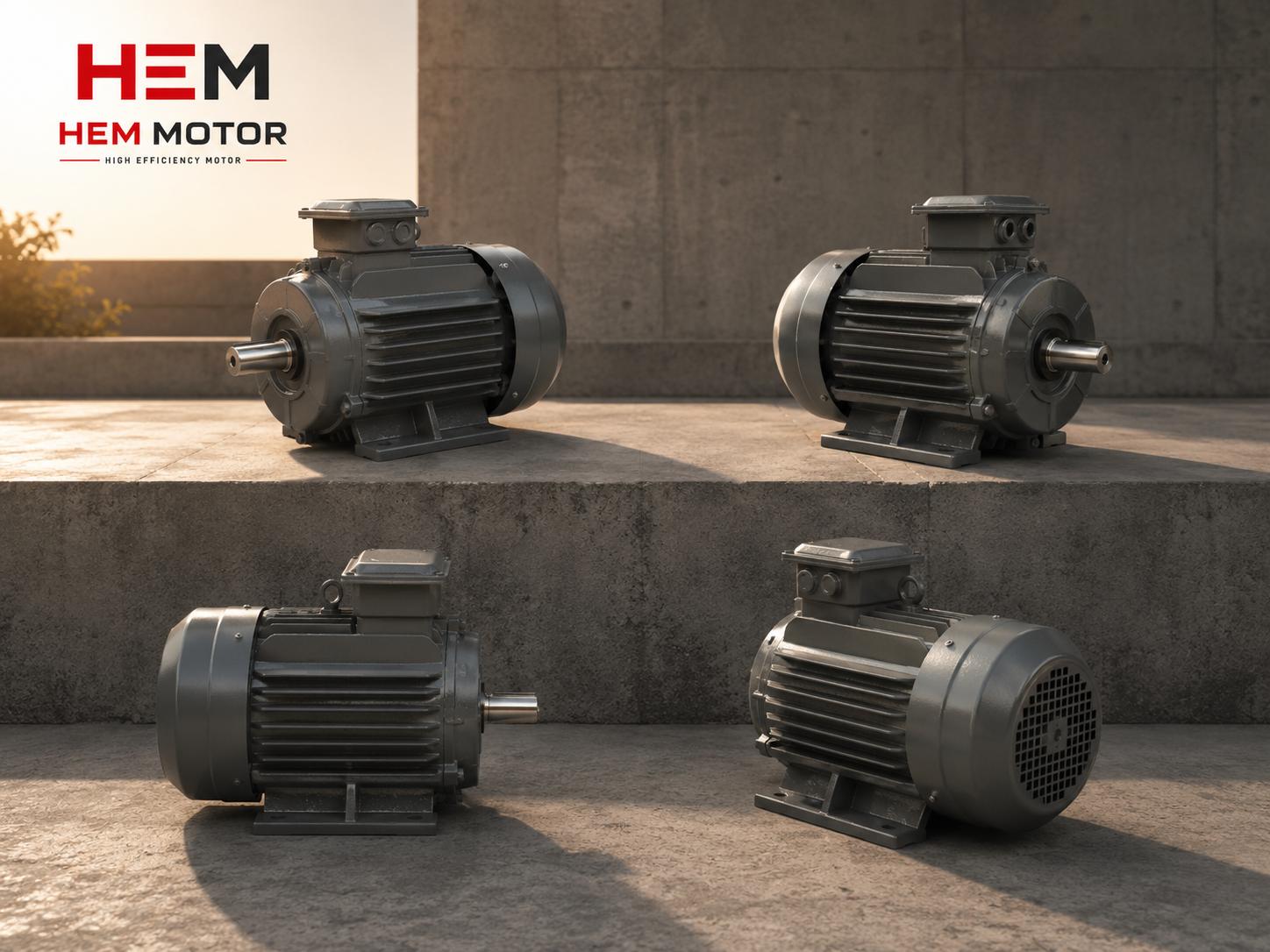

Tozlu maden ortamında IP66 korumalı pik döküm gövdeli redüktörlü separatör tahrik motoru

Koruma Sınıfı: Tozlu Ortamda IP65/IP66 Şart

Konkasör ve maden tesisi, elektrik motoru için en zorlu ortamlardan biridir: yoğun toz, taş kırıntısı, metal sıçraması, su yıkaması ve titreşim bir aradadır. Standart IP55 koruma birçok genel uygulama için yeterliyken, separatör tahrik motoru sürekli toz bulutu altında çalıştığı için istek üzerine IP65 veya IP66 koruma sınıfı önerilir. IP65 tam toz sızdırmazlığı ve düşük basınçlı su jetine dayanım; IP66 ise güçlü su jetlerine karşı koruma sağlar. Toz içeri girerse sargı sıcaklığı yükselir, rulman ömrü kısalır ve yalıtım bozulur.

HEM Motor sektörel serisi standart olarak IP55 sunar, talep üzerine IP65/IP66 imal edilir. Konkasör sahasında toz sızdırmazlığının neden kritik olduğunu ve saha uygulamalarını konkasör motoru toz sızdırmazlığı IP65/66 saha yazımızda ayrıntılı ele aldık. Doğru koruma sınıfını seçme mantığını genel olarak elektrik motoru IP koruma sınıfı seçimi ve IP sınıfı seçimi rehberinden öğrenebilirsiniz.

Gövde Malzemesi ve İzolasyon Sınıfı

Separatör tahrik motoru, manyetin yakınında ve sürekli darbe-toz ortamında çalıştığı için mekanik olarak dayanıklı bir gövde gerektirir. Pik döküm (dökme demir) gövde, alüminyuma göre daha yüksek darbe dayanımı, daha iyi titreşim sönümleme ve daha uzun ömür sunar; bu nedenle ağır hizmet konkasör uygulamalarında pik döküm tercih edilir. HEM Motor pik döküm gövdeli motorları F sınıfı izolasyon ve %100 bakır sargı ile imal eder.

Sıcak ve tozlu ortamda izolasyon sınıfının doğru seçilmesi, sargının ısıl ömrünü doğrudan etkiler. F sınıfı izolasyon (155 °C) standarttır; çok yüksek ortam sıcaklığı ya da ağır toz birikimi olan noktalarda H sınıfına yükseltme değerlendirilebilir. Bu konuyu sıcak ve tozlu ortamda motor izolasyon sınıfı (pik döküm) yazımızda detaylandırdık. Pik döküm gövdeli motor ailemizin tamamına konkasör ve taş kırma motorları blog kategorisinden ulaşabilirsiniz.

Montaj Tipi Seçimi

Separatör tahrik motoru, redüktörle birlikte separatör şasisine sabitlenir. Redüktör tipine ve bağlantı şekline göre montaj seçilir:

  • B5 (büyük flanş): Redüktöre doğrudan flanşlı bağlantı için en yaygın tercih; motor ve redüktör tek eksende kompakt birleşir.
  • B14 (küçük flanş): Sadece 56–160L gövde aralığında bulunur; küçük güçlü separatör tahriklerinde redüktöre kompakt bağlantı sağlar.
  • B35 (ayak + büyük flanş): Hem flanş bağlantısı hem ayakla ek destek gereken, titreşimli sahalarda ekstra güvenlik isteyen montajlarda kullanılır.
  • B3 (ayaklı): Ayrı redüktörle kayış-kasnak ya da kaplinli bağlantı kurulacaksa tercih edilir.

Çoğu motorlu redüktör (motoredüktör) çözümünde B5 ya da B14 flanşlı motor, redüktör girişine doğrudan oturtulur ve böylece kaplin ihtiyacı ortadan kalkar; bu da hizalama hatası riskini azaltır.

Örnek Güç ve Redüktör Hesabı

1000 mm besleme bandı üzerine yerleştirilmiş, kendinden temizlemeli bir separatör düşünelim. Ayırıcı bant yüzey hızı 1,5 m/s, tahrik tamburu çapı yaklaşık 0,2 m olsun. Tambur çevresi π × 0,2 ≈ 0,628 m; istenen tambur devri = 1,5 / 0,628 ≈ 2,39 dev/s ≈ 143 d/dk. Eğer 6 kutuplu motor (yükte ≈960 d/dk) kullanırsak gerekli redüktör oranı ≈ 960 / 143 ≈ 1/6,7; pratikte 1/7,5 standart oran seçilir ve hız hafif düşürülür. 4 kutuplu motor (≈1460 d/dk) kullanılırsa oran ≈ 1460 / 143 ≈ 1/10,2 olur; HEM sonsuz dişli redüktörün 1/10 standart oranı bu ihtiyaca oturur.

Güç tarafında: ayırıcı bant üzerindeki yük az olduğundan mekanik güç ihtiyacı genelde 0,5–1,5 kW mertebesindedir. Başlangıç torku, sıyırıcı sürtünmesi ve emniyet payı eklenince 1,1 veya 1,5 kW gibi bir standart kademe seçmek güvenlidir. Bu güç HEM63 (0,37–1,5 kW) ya da HEM75 (0,75–3 kW) redüktör gövdesiyle eşleşir. Daha büyük separatörlerde 2,2–4 kW ve HEM110 gövdesi gündeme gelir. Yüksek tork gereken maden tahriklerinin tedarik mantığını maden cevher değirmeni motor yüksek tork tedarik yazımızda, ağır besleyici tahriklerini ise maden apron zincirli besleyici tahrik motoru seçimi yazımızda bulabilirsiniz.

Sürekli Görev (S1), Soğutma ve Rulman Ömrü

Separatör genellikle tesis çalıştığı sürece kesintisiz döner; bu nedenle motor S1 sürekli görev için boyutlandırılmalıdır. Düşük devirli 6/8 kutuplu motorlarda dahili fan soğutması yüksek devirlilere göre daha zayıftır; tam yükte ve yüksek ortam sıcaklığında ısınmaya dikkat edilmelidir. Toz birikimi gövde kanatçıkları arasında soğutmayı engellerse sıcaklık hızla yükselir; bu yüzden periyodik temizlik şarttır. Motor ısınması ve tam yük davranışını konkasör motoru soğutma ve aşırı ısınma yazımızda ele aldık.

Darbe, titreşim ve toz, rulman ömrünü doğrudan kısaltır. Separatör tahrikinde sürekli düşük hız ve metal parçalarının düşme darbeleri rulmanı zorlar; bu nedenle uygun rulman boşluğu, kaliteli gres ve toz keçeleri önemlidir. Rulman ömrünü etkileyen faktörleri konkasör ve değirmen motoru rulman ömrü (darbe ve toz) yazımızda detaylandırdık. Motorun genel korunması ve saha bakımı için taş ocağı ve maden motor koruma yazımız tamamlayıcıdır.

Verimlilik ve Mevzuat

Sürekli çalışan bir tahrik için verim sınıfı doğrudan enerji maliyetidir. Ecodesign 2019/1781 düzenlemesine göre Temmuz 2021'den beri 0,75–1000 kW arası DOL trifaze motorlarda en az IE3 zorunludur; 0,12–0,75 kW arası motorlarda IE2 şartı vardır. Separatör tahrik motorları çoğunlukla 0,55–4 kW aralığında olduğundan, 0,75 kW ve üzeri seçeneklerde IE3 alt sınırı sağlanmalı, mümkünse IE4 Süper Premium tercih edilmelidir. Sürekli çalışan ekipmanda IE4'e geçmek, yıllık çalışma saati yüksek olduğundan enerji tasarrufunu kısa sürede geri döndürür.

HEM Motor IE4 serisi 0,25 kW'tan başlar ve pik döküm gövde, IP55 (talep üzerine IP65/IP66), F sınıfı izolasyon ile bu uygulamaya uygundur. Verimli ve sektörel motor seçenekleri için IE4 motorlar ürün sayfamızı ve HEM Motor ana sayfamızı ziyaret edebilirsiniz. Tozlu ortamda çalışan aspiratör ve toz toplama fanı tahrikleri için de aspiratör ve toz toplama fan motoru seçimi yazımıza göz atın. Tesis genelinde çimento ve maden ekipmanı motorları için çimento fabrikası elektrik motorları içeriğimiz de yol göstericidir.

Islak ve Yarı Islak Ortam Notu

Bazı tesislerde separatör, agrega yıkama hattının yakınında ya da nemli cevher akışının üzerinde çalışır. Su sıçraması olan noktalarda IP66 koruma ve gerekirse paslanmaz bağlantı elemanları önerilir. Islak ortam tahrik motoru seçim mantığını agrega yıkama kum vidası (sand screw) motoru seçimi yazımızda paylaştık.

Sıkça Sorulan Sorular

Manyetik separatör tahrik motoru kaç kW olmalı?

Ayırıcı bandın taşıdığı yük yalnızca ayrılan metal olduğu için güç ihtiyacı küçük-orta seviyededir; tipik aralık 0,55–4 kW'tır. Dar bantlarda 0,55–1,5 kW, geniş bantlarda 2,2–4 kW yaygındır. Kesin değer için bant genişliği, ayırıcı bant hızı ve manyet boyutu paylaşılarak teklif alınması en doğrusudur.

Neden mutlaka redüktörlü motor kullanılıyor?

Ayırıcı bant yüzey hızı 1–2,5 m/s gibi düşük bir değerdir ve bu da tambur devrini yüzlerce d/dk seviyesine indirir. Motorun 1500 veya 1000 d/dk'lık devrini bu seviyeye düşürmek için redüktör şarttır. HEM sonsuz dişli (1/7,5–1/100) ya da K serisi konik helisel redüktör bu iş için kullanılır; sonsuz dişlinin self-locking özelliği bandın geri kaymasını da önler.

Tozlu konkasör ortamında hangi IP sınıfı gerekir?

Standart IP55 birçok uygulama için yeterli olsa da, separatör sürekli toz bulutu altında çalıştığından IP65 veya IP66 önerilir. IP65 tam toz sızdırmazlığı ve düşük basınçlı su jetine, IP66 ise güçlü su jetlerine dayanım sağlar. HEM Motor bu sınıfları talep üzerine üretir.
