Çatı tipi aspiratör fan motoru, binanın en üst noktasında, doğrudan açık havaya maruz kalan bir konumda sürekli çalışmak zorundadır. Mutfak egzozu, genel havalandırma ya da nemli hacimlerin tahliyesinde kullanılan bu fanlarda motorun seçimi; sadece güce değil, dış ortam korumasına, dikey hava atışına, debi-basınç eğrisine ve görev tipine de bağlıdır. Yanlış seçilmiş bir motor ya kısa sürede nem ve UV etkisiyle bozulur ya da yetersiz debiyle havalandırmayı karşılayamaz. Bu rehberde çatı tipi (roof exhaust) aspiratör fanı için doğru motoru hangi kriterlere göre tedarik edeceğinizi adım adım açıklıyoruz.
Çatı Tipi Aspiratör Fanı Nedir, Hangi Motoru Gerektirir?

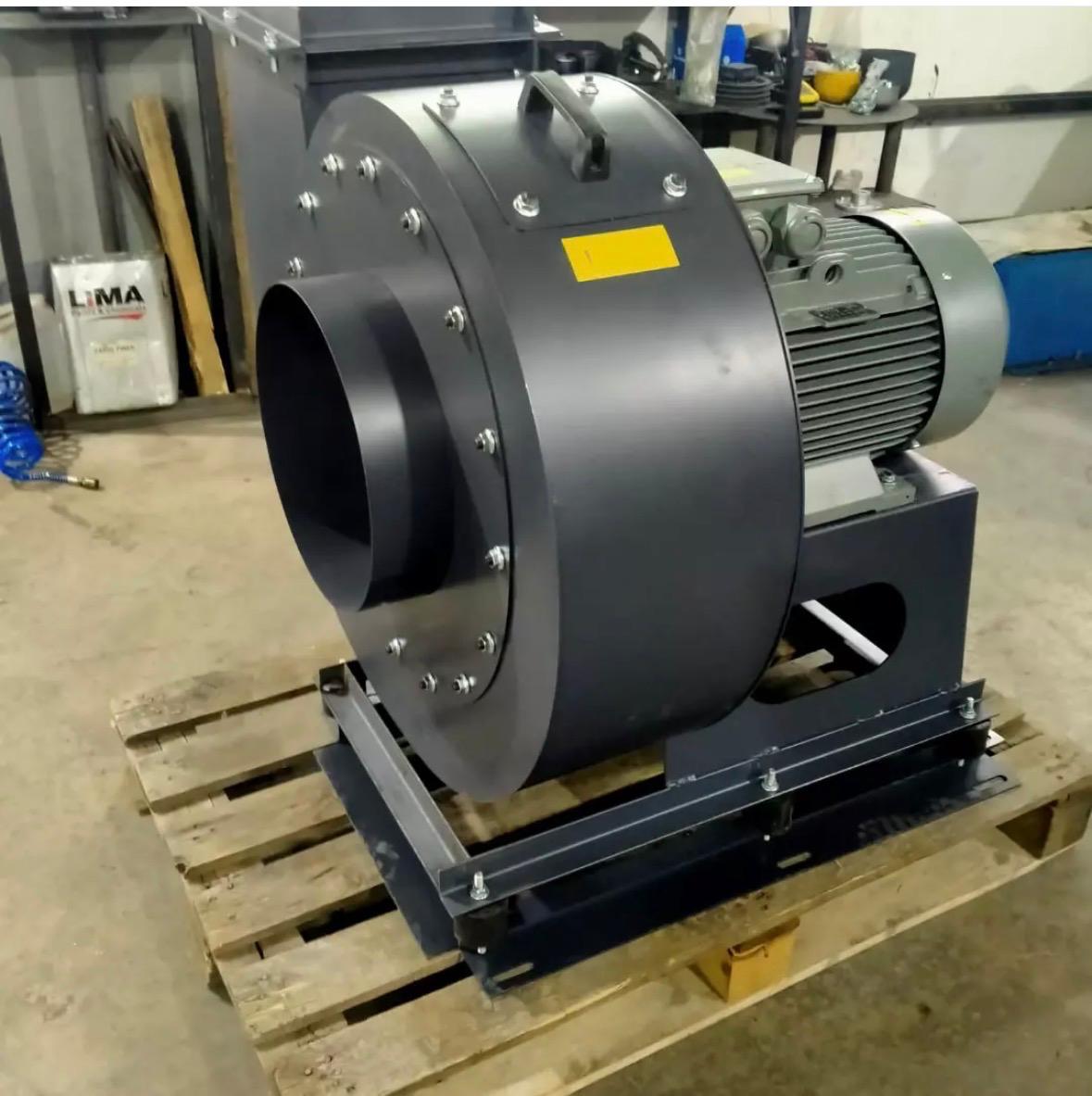

Çatı tipi aspiratör, çatı düzlemine monte edilen ve havayı binadan alıp yukarı, açık atmosfere atan bir fandır. Genellikle santrifüj çark ile çalışır; hava aşağıdan emilir, çark tarafından hızlandırılır ve dikey ya da radyal bir damper kapağı üzerinden dışarı verilir. Burada motorun konumu kritiktir: motor çoğu zaman fan gövdesinin içinde, hava akışının dışında kalacak şekilde yerleştirilir ki egzoz havasının nemi, yağı veya sıcaklığı motora doğrudan temas etmesin.
Bu yapı, kanal tipi (in-line) aksiyal fandan tamamen farklıdır. Kanal tipinde motor genellikle hava akışının tam içindedir ve bina içindeki bir kanala bağlanır; çatı tipinde ise motor dışarıda, dikey atış konumundadır. Eğer kanal içi bir uygulama düşünüyorsanız kanal tipi aksiyal fan motoru seçimi yazımız daha uygundur. Çatı tipinde temel zorluk, motorun açık havada güvenle çalışmasıdır.
Dikey Atış ve Montaj Konumunun Motora Etkisi
Çatı fanlarında hava genellikle yukarı, dikey olarak atılır. Motor mili çoğunlukla düşeydir; bu da motorun montaj konumunu (IM V1 ya da benzeri mil aşağı/yukarı düzen) doğrudan ilgilendirir. Dikey montajda yağmur suyunun mil yatağına ulaşmaması, drenaj deliklerinin doğru konumda olması ve keçe tipinin uygun seçilmesi gerekir. Bu konuda dikey montajlı motor seçimi ayrıntılarını ayrı yazımızda bulabilirsiniz. Yanlış montaj konumu, çatı gibi erişimi zor bir noktada erken rulman arızasına yol açar.
Dış Ortam Koruması: IP55 mi IP65 mi?
Çatı tipi aspiratör motorunda en kritik karar koruma sınıfıdır. Standart endüstriyel motorlar IP55 koruma ile gelir; bu, toza karşı tam koruma ve her yönden gelen su püskürtmesine karşı dayanım anlamına gelir. Çatı gibi yağmura, kara ve UV'ye doğrudan maruz kalan konumlarda IP55 çoğu genel havalandırma için yeterlidir; ancak yoğun yağış, kar birikmesi ya da deniz kıyısı gibi agresif ortamlarda IP65 koruma tercih edilmelidir. IP65, toza karşı tam korumanın yanı sıra düşük basınçlı su jetlerine karşı da dayanım sağlar.
Koruma sınıfının nasıl seçileceğini ve IP55/IP65/IP66 farklarını IP koruma sınıfı seçimi yazımızda derinlemesine ele aldık. Tozlu ve ıslak ortamda standart IP55'ten yükseltme yapmak isterseniz IP65/IP66 koruma yükseltmesi içeriğimiz pratik bir yol haritası sunar. Katalog motorlarımız standart olarak IP55 ve F sınıfı izolasyonla üretilir; talep üzerine daha yüksek koruma sağlanabilir.
UV, Nem ve Yoğuşmaya Karşı Ek Önlemler
Açık havadaki motor, gündüz ısınıp gece soğudukça gövde içinde yoğuşma (kondansasyon) oluşturur. Bu nem zamanla sargı izolasyonunu zayıflatır. Sürekli çalışmayan, gün içinde dönüşümlü duran çatı fanlarında yoğuşma riski daha yüksektir. Bu durumda gövde içi ısıtıcı rezistans (space heater) ya da tropikalizasyonlu sargı önerilir. Detaylar için tropikalizasyon ve nem koruması yazımıza bakabilirsiniz. F sınıfı izolasyon yüksek sıcaklık dayanımı sağlar ve dış ortamın termal dalgalanmasına karşı pay bırakır.
Debi, Basınç ve Doğru Güç Eşleştirmesi
Bir fan motorunu boyutlandırmanın temeli, fanın çalışma noktasıdır: gerekli debi (m³/h) ve bu debiyi karşılarken oluşan toplam basınç (Pa). Fanın güç ihtiyacı, debi ile basıncın çarpımının fan verimine bölünmesiyle yaklaşık olarak bulunur. Çatı tipi aspiratörlerde genel havalandırma uygulamaları düşük basınçlı, yüksek debili çalışır; bu nedenle çoğu zaman 4 kutup (1500 d/d) ya da daha düşük devirli motorlar tercih edilir. Mutfak egzozu gibi yağlı ve sıcak hava taşıyan uygulamalarda ise hem güç payı hem de sıcaklık dayanımı artırılır.
Pompa, fan ve konveyörde gerekli kW hesabını adım adım görmek için motor gücü hesabı yazımız iyi bir başlangıçtır. Fanlar değişken tork yükü oluşturduğundan, devir ile güç ihtiyacı kübik olarak değişir; yani devri biraz düşürmek gücü ciddi biçimde azaltır. Bu ilişkiyi yük tipine göre motor gücü seçimi yazısında ele aldık.
Kutup ve Devir Seçimi: Sessizlik ve Verim Dengesi
Çatı fanlarında devir seçimi hem gürültüyü hem de debiyi belirler. Yüksek devir (2 kutup, 3000 d/d) küçük çaplı fanlarda yüksek basınç sağlar ama daha gürültülüdür ve aerodinamik ses artar. Genel havalandırmada 4 kutup (1500 d/d) ya da 6 kutup (1000 d/d) daha sessiz ve uzun ömürlüdür. Büyük çaplı, düşük basınçlı fanlarda düşük devir tercih edilir. Kutup sayısının verim ve torka etkisini kutup sayısı ve verim yazısında karşılaştırdık. Doğru kutup seçimi için 2/4/6 kutup seçim rehberi de yararlıdır.
Sürekli mi Aralıklı mı Çalışma? Görev Tipi (S1/S3)
Çatı tipi aspiratör bazı binalarda 7/24 sürekli (S1) çalışır; bazılarında ise gün içinde dönüşümlü, aralıklı (S3) devreye girer. Görev tipi, motorun ısınma davranışını ve dolayısıyla güç payını belirler. Sürekli çalışan bir fanda S1 görev tipine uygun, tam yükte ısı dengesine ulaşabilen bir motor gerekir. Sık dur-kalk yapan fanlarda ise her kalkışta çekilen yüksek akım motoru ısıtır; bu durumda görev tipini ve saatlik yol verme sayısını dikkate almak gerekir.
Görev tiplerinin ne anlama geldiğini S1-S6 görev tipi seçimi yazımızda anlattık. Aralıklı görevde ısınma sınırını aşmamak için S3/S4 aralıklı görev içeriğimiz yol gösterir. Sürekli çalışan bir aspiratörde verim doğrudan enerji maliyetine yansır; bu yüzden IE3 ve üzeri verim sınıfı motor tercih edilmelidir.
Mutfak Egzozu ve Genel Havalandırma Arasındaki Farklar
Mutfak egzozunda hava yağ buharı ve yüksek sıcaklık taşır. Motor hava akışının dışında kalsa bile çevresel sıcaklık yüksektir; bu nedenle daha yüksek izolasyon sınıfı ve sıcaklık dayanımı önemlidir. Genel havalandırmada (ofis, otopark girişi, depo) hava nispeten temizdir ve sıcaklık ılımlıdır. Her iki durumda da dış hava korumasının ihmal edilmemesi gerekir. Yangın ve duman tahliyesi söz konusuysa, yüksek sıcaklık dayanımlı özel fan motorları gerekir; bu konuda yangın egzoz ve basınçlandırma fan motoru yazımız ayrıntılıdır.
Yol Verme ve Kalkış: Çatı Fanında Akım ve Korumalar
Küçük ve orta güçlü çatı fanları çoğunlukla doğrudan yol verme (DOL) ile çalıştırılır; yani motor şebekeye doğrudan bağlanır ve kalkışta anma akımının birkaç katı çekilir. Tek başına çalışan bir aspiratör fanında bu genellikle sorun olmaz. Ancak fan çapı büyük ve atalet yüksekse, kalkış süresi uzar ve motor ısınır; bu durumda yumuşak yol verici (softstarter) ya da frekans sürücüsü (VFD) düşünülmelidir. VFD aynı zamanda debiyi ihtiyaca göre ayarlayarak enerji tasarrufu sağlar; düşük talep olduğunda fan devrini düşürmek, kübik güç ilişkisi nedeniyle önemli kazanç getirir.
Yol verme yöntemlerinin karşılaştırması için yıldız-üçgen ve softstarter yazımıza, sürücü gerektiren uygulamalar için VFD ile asenkron motor içeriğimize bakabilirsiniz. Motoru aşırı yüke, faz kaybına ve aşırı ısınmaya karşı korumak için doğru termik röle ve şalter seçimi şarttır; bu konuda koruma: termik, röle ve sigorta seçimi yazımız yol gösterir. Çatı gibi erişimi zor bir noktada koruma cihazlarının doğru ayarlanması, arıza anında motorun yanmasını önler.
Çatı Fanında Ses ve Titreşim: Komşu Şikayetini Önleme
Çatı tipi aspiratör fanları çoğunlukla yaşam alanlarının üzerinde ya da yakınında çalışır; bu nedenle ses seviyesi seçimde göz ardı edilmemesi gereken bir kriterdir. Fan gürültüsü iki ana kaynaktan gelir: aerodinamik (çark ve hava akışı) ve mekanik (motor rulmanı, dengesizlik). Yüksek devirli motorlar daha fazla aerodinamik ses üretir; bu yüzden gece de çalışan binalarda mümkün olduğunca düşük devir tercih edilir. Motorun kendi titreşim seviyesi de önemlidir; iyi dengelenmiş bir rotor, çatı strüktürüne titreşim aktarmaz ve uzun vadede gevşeme ile yorulma çatlaklarını önler.
Düşük sesli motor seçiminin tüm boyutlarını gürültü ve titreşim yazımızda topladık. Motorun titreşim sınıfının nasıl belirlendiğini ve kabul değerlerini titreşim ve balans (ISO 10816/20816) içeriğimizde ele aldık. Çatı gibi rezonansa açık hafif strüktürlerde, motorun titreşim değerinin düşük olması fanın da sessiz çalışmasını sağlar.
Devreye Alma ve Bakım: Çatıda Erişim Zorluğunu Hesaba Katın
Çatı, bakım için en zor erişilen noktalardan biridir. Bu nedenle motorun ilk seçiminde uzun bakım aralığı ve dayanıklılık öne çıkmalıdır. Yağmur, kar ve termal döngünün etkisiyle rulman gresinin ömrü kısalabilir; bu yüzden yeniden gresleme imkânı olan (gres nipelli) motorlar büyük güçlerde tercih edilir. Devreye almadan önce dönüş yönü, izolasyon direnci (megger) ve titreşim kontrol edilmelidir. Stok girişinde ve montaj öncesi bu kontrolleri teslim ve kabul muayenesi yazımızdaki adımlarla yapabilirsiniz.
Rulman gresleme aralığı ve gres tipini doğru belirlemek, çatı motorunun ömrünü ciddi biçimde uzatır; ayrıntılar için rulman gresleme içeriğimize bakabilirsiniz. Dış ortamda çalışan motorlarda fan kapağı ve koruma kafesinin de toza ve yabancı cisme karşı sağlam olması gerekir; bu konuda fan kapağı ve koruma kafesi seçimi yazımız faydalıdır.
Mekanik Uyum ve Sipariş Detayları
Mevcut bir çatı fanının motorunu değiştiriyorsanız, yeni motorun gövde boyu, mil çapı, montaj tipi ve flanş ölçüleri eskisiyle birebir uyumlu olmalıdır. Aksi halde fan çarkı doğru oturmaz. Etiketteki tüm bilgileri doğru okumak için anma plakası ve etiket okuma rehberimiz siparişte hata yapmanızı önler. Montaj kodunu (IM B3, IM V1 vb.) doğru belirlemek için IM montaj kodu okuma yazımız kullanışlıdır.
Çatı tipi aspiratör fanları çoğunlukla santrifüj ve aksiyal çark tipleriyle çalışır. Fan tipine göre güç ve devir eşleştirmesi için santrifüj ve aksiyal fan motoru seçimi içeriğimiz tamamlayıcıdır. Soğutma kulesi ve chiller fanları gibi diğer dış ortam fan uygulamaları için soğutma kulesi ve chiller fan motorları yazısı da dış ortam IP korumasını detaylandırır.
Çatı Tipi Aspiratör Fan Motoru Seçim Kriterleri Özeti
Doğru seçim için şu sırayı izleyin: önce gerekli debi ve basıncı belirleyin, ardından bu çalışma noktasına uygun kW ve devri seçin. Sonra dış ortam koşullarına göre koruma sınıfını (IP55 ya da IP65) belirleyin. Görev tipini (sürekli/aralıklı) netleştirin ve yoğuşma riski varsa ek koruma ekleyin. Son olarak mevcut fanla mekanik uyumu doğrulayın. Bu yaklaşım, hem havalandırma performansını hem de motorun çatıdaki uzun ömrünü güvence altına alır. Çatı tipi aspiratörde yapılan en yaygın hata, motoru yalnızca güce göre seçip dış ortam korumasını ve görev tipini göz ardı etmektir; doğru tedarik, bu kriterlerin tamamını birlikte değerlendirmeyi gerektirir.
Verim sınıfı konusunda, sürekli çalışan fanlarda IE3 ya da IE4 motor enerji maliyetini ciddi biçimde düşürür. Hangi verim sınıfının ne zaman zorunlu olduğunu IE3 ve IE4 verimlilik zorunluluğu yazımızda bulabilirsiniz. Aspirasyon ve toz toplama uygulamaları için aspiratör ve toz toplama fan motoru seçimi içeriğimiz de ilgili bir kaynaktır.
Sıkça Sorulan Sorular
Çatı tipi aspiratör motorunda IP55 yeterli mi, IP65 şart mı?
Çoğu genel havalandırma uygulamasında IP55 koruma yeterlidir; bu sınıf toza karşı tam koruma ve her yönden su püskürtmesine dayanım sağlar. Ancak yoğun yağış, kar birikmesi, deniz kıyısı ya da agresif kimyasal ortam söz konusuysa IP65 koruma tercih edilmelidir. Karar, fanın bulunduğu çatının iklim ve maruziyet koşullarına göre verilir.
Çatı fanı motorunda hangi devir daha uygun?
Genel havalandırmada düşük basınç, yüksek debi gerektiğinden 4 kutup (1500 d/d) ya da 6 kutup (1000 d/d) motorlar hem sessiz hem verimli çalışır. Yüksek basınç gereken küçük çaplı fanlarda 2 kutup (3000 d/d) kullanılır ancak gürültü artar. Fanın çalışma noktası (debi-basınç) devir seçimini belirler.
Mevcut çatı fanımın motorunu değiştirirken nelere dikkat etmeliyim?
Yeni motorun gövde boyu, mil çapı, montaj tipi ve flanş ölçüleri eski motorla birebir uyumlu olmalıdır; aksi halde fan çarkı doğru oturmaz. Eski motorun etiketindeki kW, devir, montaj kodu ve gövde bilgisini doğru okuyup aynısını sipariş edin. Dikey montaj konumunu ve koruma sınıfını da koruyun.
Teklif Alın
Çatı tipi aspiratör fanınız için doğru güç, devir ve koruma sınıfında motoru stoktan tedarik etmek üzere bizimle iletişime geçin. Debi, basınç ve montaj bilgilerinizi iletin; uygulamanıza uygun motoru birlikte belirleyelim. Telefon: +90 (532) 345 49 86. Detaylı teklif için iletişim sayfamızı kullanabilirsiniz.
Satın Alma Öncesi Kontrol Listesi
- Gerekli debi (m³/h) ve toplam basınç (Pa) belirlendi mi?
- Çalışma noktasına uygun kW ve devir (kutup) seçildi mi?
- Dış ortam koşullarına göre koruma sınıfı (IP55/IP65) netleştirildi mi?
- Görev tipi (sürekli S1 / aralıklı S3) tanımlandı mı?
- Yoğuşma riski için ısıtıcı rezistans ya da tropikalizasyon gerekli mi?
- Dikey montaj konumu ve mil yönü doğru belirlendi mi?
- Mevcut fanla gövde, mil ve flanş uyumu doğrulandı mı?
- Sürekli çalışmada verim sınıfı (IE3/IE4) değerlendirildi mi?
