Buhar kazanı tesisinde besleme suyu pompasının motorunu seçmek, sıradan bir santrifüj pompa motoru seçiminden çok daha kritik bir mühendislik kararıdır. Çünkü kazan besleme suyu pompası, degazör veya besi tankından 90–105°C sıcaklıktaki suyu alır ve kazan çalışma basıncının üzerine basacak şekilde çok kademeli (multistage) yüksek basınçlı bir pompa olarak çalışır. Burada motorun karşılaştığı yük, yüksek basma yüksekliği, sürekli S1 görev, yüksek ortam sıcaklığı ve kritik proses güvenilirliğinin birleşimidir. Yanlış seçilmiş bir motor; aşırı ısınma, izolasyon ömrü kısalması, kavitasyon kaynaklı titreşim ve en kötüsü kazanın susuz kalması anlamına gelebilir. Bu rehberde, satın alma ve seçim odaklı bir bakışla, kazan besleme suyu pompası motorunuzu doğru güç, doğru kutup sayısı ve doğru koruma sınıfında nasıl belirleyeceğinizi adım adım ele alıyoruz.

Bu yazı tamamen ticari bir karar rehberidir: hangi güç, hangi devir, hangi izolasyon sınıfı ve hangi yedeklilik mimarisi sizin tesisinize uygun, onu netleştirmeyi hedefler. Bizim önerdiğimiz IE4 elektrik motorları ve sektörel pompa serileri 0,55–355 kW aralığında, pik döküm gövdeli ve IP55 korumalı olarak bu uygulamaya doğrudan hitap eder. Genel pompa motoru seçim mantığını santrifüj pompa motoru seçimi: debi ve basma yazımızda ele almıştık; burada odağımız özellikle yüksek basınçlı, sıcak besleme suyu uygulamasıdır.

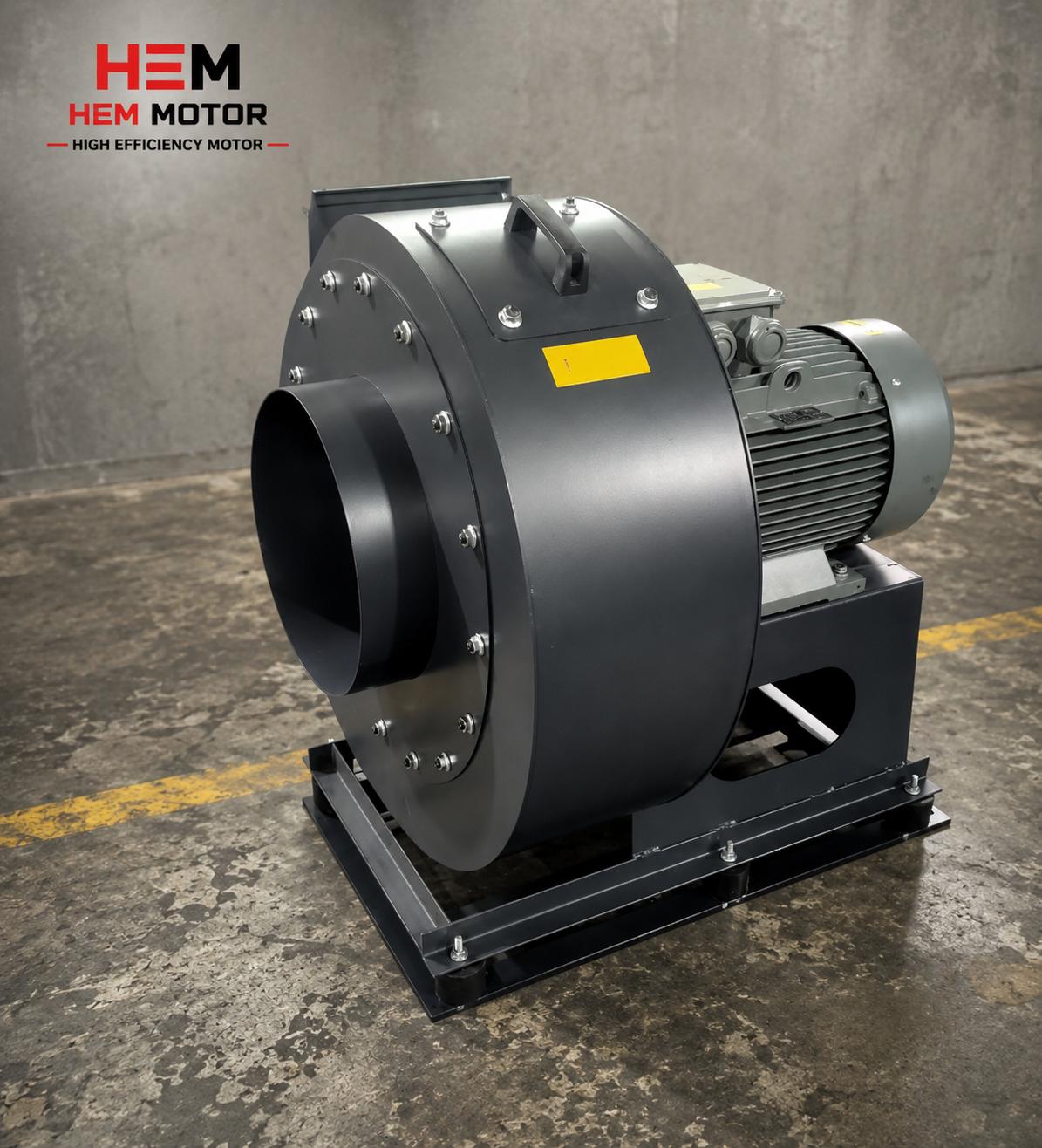

Buhar kazanı besleme suyu pompası için çok kademeli yüksek basınçlı pompayı tahrik eden pik döküm gövdeli IE4 elektrik motoru

Kazan Besleme Suyu Pompası Neden Özel Bir Motor İster?

Bir buhar kazanı, ürettiği buhar kadar suyu sürekli olarak geri ister. Bu suyu kazanın çalışma basıncının üzerine basabilmek için besleme pompası, tek kademeli bir santrifüj pompadan çok daha yüksek basma yüksekliğine (genellikle 100–250 mss ve üzeri) ulaşmak zorundadır. Bu yüksek basıncı tek bir çark üretemez; bu yüzden besleme pompaları çok kademeli (multistage) yapıdadır ve seri bağlı çarklarla basıncı kademe kademe yükseltir. Çok kademeli dik milli pompalarda motor tahrik mantığını çok kademeli dik milli pompa motoru: yüksek basınç yazımızda detaylandırdık.

İkinci kritik fark sıcaklıktır. Besleme suyu, degazör (besi tankı) çıkışında 90–105°C civarındadır. Bu sıcak su pompanın gövdesini, salmastra/mekanik salmastra bölgesini ve dolaylı olarak motorun çalıştığı kazan dairesi ortamını ısıtır. Yüksek ortam sıcaklığı, motorun soğutma kabiliyetini düşürür ve sargı izolasyonunu zorlar. Bu nedenle motor seçiminde izolasyon sınıfı ve ortam sıcaklığına bağlı derating (güç düşürme) doğrudan devreye girer. Pik döküm gövdeli motorların yüksek ortam sıcaklığında nasıl deratinge tabi tutulduğunu pik döküm yüksek ortam sıcaklığı derating seçimi yazımızda ele aldık.

Üçüncü fark görev tipidir. Buhar kazanı genellikle 7/24 üretim yapar; besleme pompası da pratikte sürekli ya da çok sık devreye giren bir cihazdır. Bu, motorun S1 sürekli görev için boyutlandırılması gerektiği anlamına gelir. Aralıklı görev (S2, S3) için tasarlanmış ya da sınırda seçilmiş bir motor, bu uygulamada uzun ömür vermez.

Kazan Dairesi Sirkülasyon Pompasından Farkı

Burada sık yapılan bir karışıklığı netleştirelim. Kazan dairesinde iki tip pompa motoru gündeme gelir ve bunlar birbirinden çok farklıdır. Birincisi, ısıtma devresindeki sıcak su sirkülasyon pompasıdır: düşük basma yüksekliği, yüksek debi, çoğu zaman in-line tip. Bunu kazan dairesi sirkülasyon pompası motorları ve in-line sirkülasyon pompa motoru seçimi yazılarımızda işledik.

İkincisi, bu yazının konusu olan buhar kazanı besleme suyu pompasıdır: yüksek basınç, görece düşük/orta debi, çok kademeli pompa, sıcak besleme suyu. Sirkülasyon pompası ısıyı taşır; besleme pompası ise kazana basınçlı su basar. Motor açısından bu fark; sirkülasyonda çoğunlukla 4 kutup orta devir yeterken, besleme suyunda yüksek basınç için 2 kutup yüksek devir tercih edilmesinde kendini gösterir. Karıştırmamak, doğru pompa-motor eşleşmesinin ilk adımıdır.

Doğru Kutup Sayısı ve Devir: Neden 2 Kutup?

Santrifüj pompada bir kademenin ürettiği basma yüksekliği, çark çapının ve dönme hızının karesiyle artar. Yüksek basınç istendiğinde, çarkı büyütmek yerine devri yükseltmek daha verimli ve kompakt bir çözümdür. Bu yüzden kazan besleme suyu pompaları tipik olarak 2 kutuplu motorlarla, yani 3000 d/dk senkron hız (yük altında 2900–2960 d/dk) ile çalışır. Yüksek devir, daha az kademeyle aynı basıncı üretmeyi sağlar.

2 kutup–3000 devir uygulamalarında pompa ve fan için güç seçimini IE4 2 kutup 3000 devir pompa fan güç seçimi yazımızda detaylı ele aldık. Katalog tarafında 2 kutup motor yük devri tipik olarak 2960 d/dk, 4 kutup 1460 d/dk, 6 kutup 960 d/dk şeklindedir. Besleme suyu pompasında 2 kutup neredeyse standarttır; ancak çok büyük debili veya NPSH açısından sıkışık bir uygulamada üretici 4 kutup düşük devirli bir pompa-motor kombinasyonu önerebilir. Devir tercihi pompa eğrisiyle birlikte değerlendirilmelidir.

Motor Gücü Hesabı: Adım Adım

Kazan besleme suyu pompası motorunun gücü, pompanın hidrolik gücünden ve verimlerinden hesaplanır. Pratik mühendislik formülü şudur:

P (kW) = (Q × H × ρ) / (367 × ηpompa)

Burada Q debi (m³/h), H toplam basma yüksekliği (mss), ρ suyun yoğunluğu (yaklaşık 1,0 kg/L; sıcak suda biraz düşer) ve ηpompa pompa verimidir. 367 sabiti birim dönüşümünü içerir. Daha temel haliyle hidrolik güç Phid = (ρ × g × Q × H) / (3600 × 1000) bağıntısından gelir. Bu hesabın genel pompa-fan-konveyör uygulamalarına uyarlanmış halini motor gücü hesabı: pompa, fan, konveyör (kW) yazımızda örneklerle gösterdik.

Örnek: 20 m³/h besleme debisi, 180 mss toplam basma yüksekliği ve %70 pompa verimi varsayalım. P = (20 × 180 × 1,0) / (367 × 0,70) = 3600 / 256,9 ≈ 14,0 kW hidrolik+pompa kayıplı mil gücü çıkar. Buna emniyet payı ve motor verimini de katarak, kataloğun bir üst standart kademesi olan 15 kW IE4 motor seçilir. Mil gücünün üzerine motor seçiminde tipik olarak %10–20 emniyet payı bırakmak, debinin pompa eğrisi üzerinde sağ tarafa kaymasına ve özgül ağırlık değişimlerine karşı koruma sağlar.

Pompa verimi tek başına yeterli değildir; gerçek sistem verimi pompa, motor ve boru hattı kayıplarının çarpımıdır. Bu bütünsel bakışı pompa sistem verimi: motor, pompa, boru kaybı yazımızda açıkladık. Doğru güç seçimi için pompa eğrisindeki çalışma noktasının (debi-basma) doğru tespiti şarttır.

Kazan besleme suyu pompası motoru için debi, basma yüksekliği ve verim ile güç hesabı tablosu ve seçim parametreleri

NPSH, Sıcak Su ve Kavitasyon: Emme Tarafının Önemi

Kazan besleme suyu pompasında en sık göz ardı edilen ama en kritik konu NPSH (net pozitif emme yükü) dengesidir. Su 90–105°C sıcaklıkta olduğundan buhar basıncına çok yakındır; emme tarafındaki basıncın bir miktar düşmesi suyun pompa girişinde kaynamasına, yani kavitasyona yol açar. Kavitasyon; gürültü, titreşim, çark erozyonu ve verim kaybı demektir ve uzun vadede hem pompayı hem motoru zorlar.

Bu nedenle besi tankı (degazör), pompanın yeterince üzerine yerleştirilir; mevcut NPSH (NPSHa) her zaman gerekli NPSH (NPSHr) değerinin emniyetli bir miktar üzerinde tutulur. Motor seçimini bu doğrudan ilgilendirir: kavitasyonlu çalışma motorda dengesiz yük ve titreşim oluşturur, rulman ömrünü kısaltır. Doğru NPSH ile motor da ideal noktasında, kararlı yükle çalışır. Yüksek basınçlı çok kademeli pompa uygulamalarında emme tarafı kurgusunu çok kademeli dik milli pompa motoru içeriğiyle birlikte değerlendirmenizi öneririz.

Ortam Sıcaklığı ve Derating: Motoru Korumak

Standart elektrik motorları genellikle 40°C ortam sıcaklığı ve 1000 m rakım için anma gücünde verilir. Kazan dairesi ise sıcak bir ortamdır; yaz aylarında 45–55°C ortam sıcaklığı sık görülür. Ortam sıcaklığı 40°C üzerine çıktıkça motorun verebileceği güç düşer (derating). Örneğin 50°C ortamda yaklaşık %5–6, 55°C ortamda %8–10 civarında güç düşürme gerekir; bu değerler üretici eğrisine göre teyit edilmelidir.

İki çözüm yolu vardır. Birincisi, motoru bir boy büyük seçerek derating payını baştan bırakmak. İkincisi, daha yüksek sıcaklık dayanımlı izolasyon ve sınırlı sıcaklık artışı sınıfı tercih etmek. Katalog motorlarımız F sınıfı izolasyon ile gelir; bu, B sınıfı sıcaklık artışına göre kullanıldığında değerli bir termal pay sağlar. İzolasyon sınıfı, sıcaklık artışı ve 80K seçim mantığını asenkron motorda ısınma sınıfı ve sıcaklık artışı (80K) seçimi yazımızda ayrıntılı işledik. Yüksek ortam sıcaklığında pik döküm gövdenin termal kütlesi ve dayanımı da avantaj sağlar.

Koruma Sınıfı, Gövde ve Mekanik Yapı

Kazan dairesi nemli, sıcak ve zaman zaman tozlu bir ortamdır. Bu nedenle kazan besleme suyu pompası motorunda IP55 koruma sınıfı standart olarak önerilir; daha ağır koşullarda istek üzerine IP65/IP66 sağlanabilir. Gövde tarafında pik döküm tercih edilir: pik döküm gövde, hem mekanik dayanım hem titreşim sönümleme hem de yüksek sıcaklıkta boyutsal kararlılık açısından alüminyuma göre üstündür. Yüksek basınçlı pompada oluşabilecek hidrolik darbeler ve sürekli yüke karşı pik döküm gövdeli motor daha güvenlidir.

Montaj tipi pompa konstrüksiyonuna göre belirlenir. Yatay çok kademeli pompalarda genellikle ayaklı (B3) veya ayak+flanş (B35) montaj; dik milli pompalarda büyük flanşlı (B5) montaj kullanılır. Gövde aralığı IEC 56–355L olup 355 gövdede Ø100 mm mil yaygındır; yüksek güçlü besleme pompalarında bu büyük gövdeler devreye girer. Verimlilik tarafında ise, Ecodesign 2019/1781 kapsamında 0,75–1000 kW DOL trifaze motorlarda en az IE3, 75–200 kW bandında Temmuz 2023'ten beri en az IE4 zorunludur; bu yüzden yeni tesislerde pompa, fan, kompresörde IE4 eşiği doğrudan ilgilendiren bir konudur.

VFD ile Debi Kontrolü ve Enerji Tasarrufu

Kazan besleme suyu çoğu tesiste modülasyonlu beslemeyle yönetilir: kazan su seviyesine göre besleme debisi sürekli ayarlanır. Bu kontrolü kısma vanasıyla yapmak enerji israfıdır; çünkü pompa tam debide çalışıp fazlası boğulur. Bunun yerine frekans sürücüsü (VFD) ile motor devrini değiştirerek debiyi ayarlamak, afinite yasaları sayesinde büyük enerji tasarrufu sağlar: debi devirle doğru orantılı, basma devrin karesiyle, güç ise devrin küresiyle değişir. Yani devri %20 düşürmek, teorik olarak gücü yaklaşık yarıya indirebilir.

Bu afinite mantığını ve gerçek tasarruf hesabını VFD ile pompa-fan enerji tasarrufu: afinite yasası yazımızda örneklerle gösterdik. VFD'li uygulamada motor seçiminde sürücü uyumlu, yüksek verimli bir motor (tercihen IE4 2 kutup motor) seçmek önemlidir. Dikkat edilecek nokta: VFD ile düşük devirde çalışırken NPSHr azalsa da, kazan basıncını karşılayacak minimum basma yüksekliğinin altına inilmemelidir; aksi halde kazan besleme yapılamaz. Modülasyon aralığı pompa eğrisiyle birlikte belirlenmelidir.

Yedeklilik ve Kritik Stok: Tesisi Durdurmamak

Buhar kazanı besleme pompası, tesisin durmasına neden olabilecek en kritik ekipmanlardan biridir. Pompa veya motor arızalanır ve yedek yoksa, kazan susuz kalır ve güvenlik sistemleri kazanı durdurur. Bu yüzden besleme pompası uygulamalarında yedeklilik mimarisi standarttır: 2x100% (biri çalışır, biri bekler) ya da büyük tesislerde 3x50% konfigürasyonu. Bekleyen pompa, çalışan arızalandığında otomatik devreye girer.

Motor tarafında ise kritik stok yönetimi şarttır: aynı güç ve gövdede yedek bir motorun veya en azından kritik yedek parçaların (rulman, mekanik salmastra) elde bulundurulması, arıza durumunda saatler yerine dakikalar içinde devreye alma sağlar. Standart IEC gövde ve montaj boyutlarına sahip pompa, fan ve aspiratör motorları tercih etmek, yedek temininde ve değişimde büyük kolaylık sağlar. Tedarik sürekliliği, yüksek basınç performansından sonra ikinci en önemli satın alma kriteridir.

Diğer Kazan Dairesi Motorlarıyla Birlikte Planlama

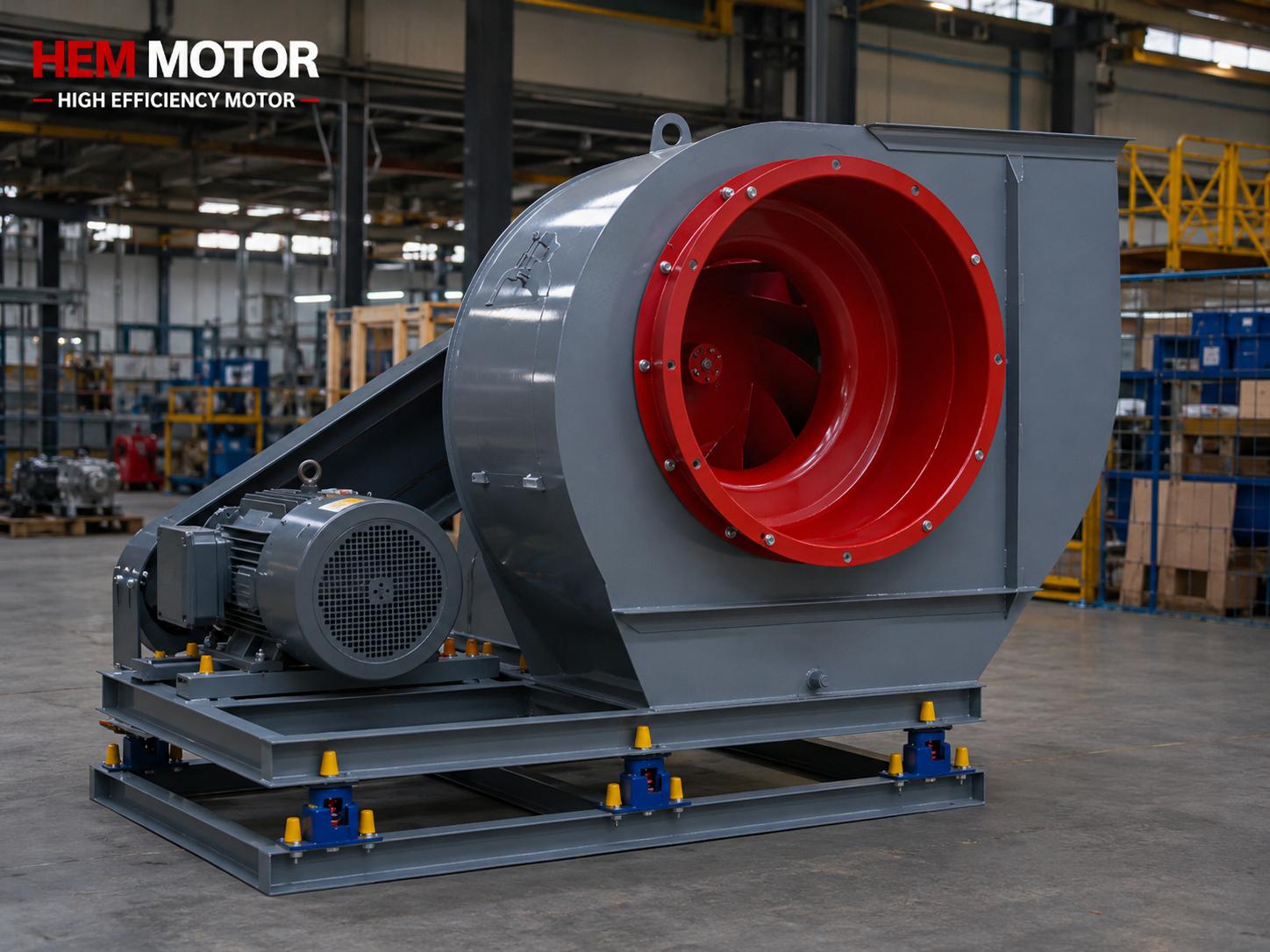

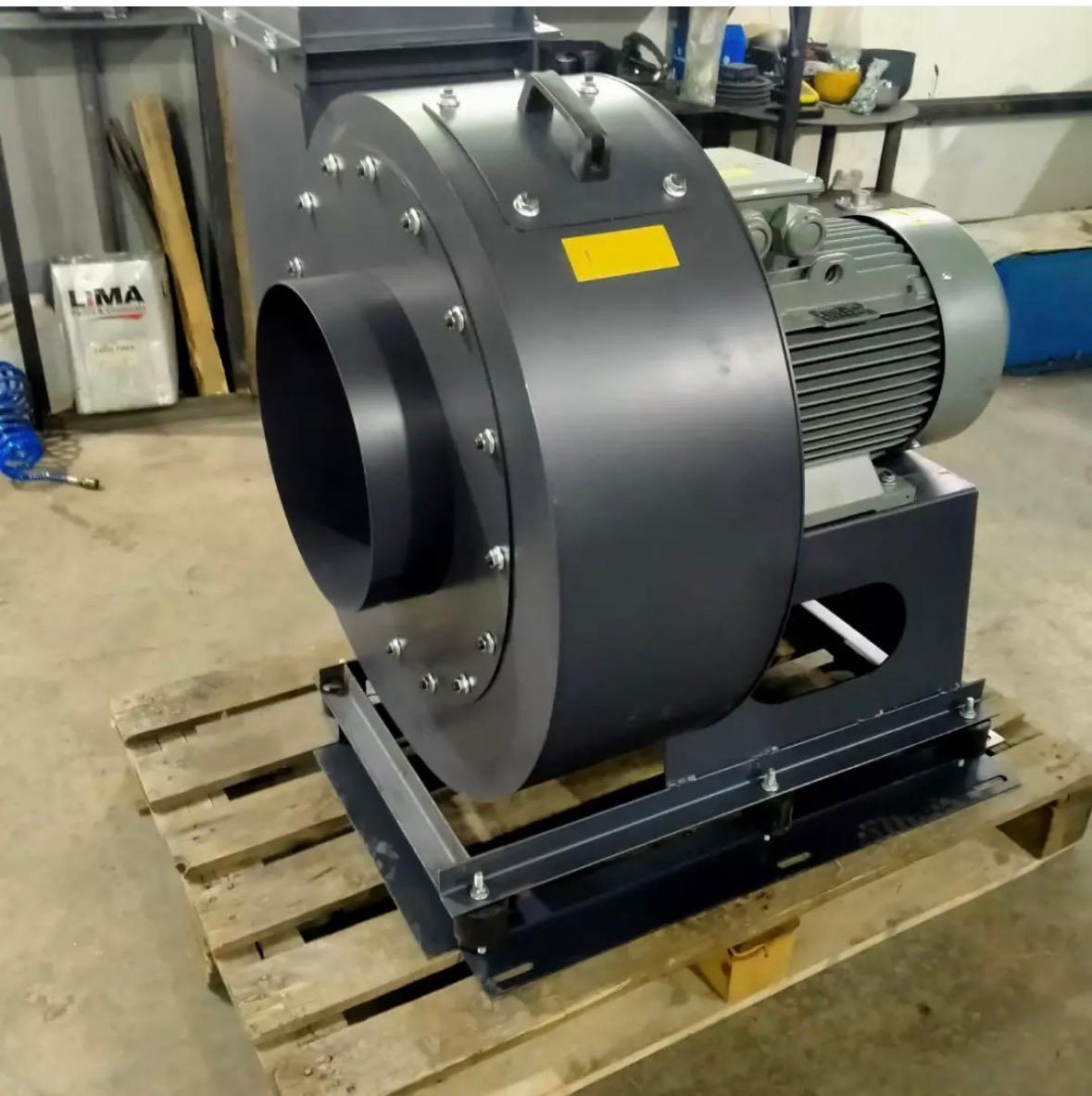

Bir buhar kazanı tesisi yalnızca besleme pompasından ibaret değildir. Baca gazı tarafında ID fan (cebri çekiş aspiratörü) motorları yüksek sıcaklığa maruz kalır; bunların seçimini baca gazı ID fan aspiratör motoru seçimi: yüksek sıcaklık yazımızda ele aldık. Yakıt ve kimyasal dozaj tarafında pozitif deplasmanlı pompalar bulunabilir; bunların sabit tork karakteristiğini pozitif deplasmanlı vidalı/loblu pompa motoru seçimi içeriğinde işledik. Yangın güvenliği için ayrı bir yangın pompası gerekiyorsa, yangın pompası motoru alırken 10 soru yazımız işinizi kolaylaştırır.

Tüm bu motorları aynı verim ve gövde felsefesiyle, tek bir tedarikçiden, standart yedek mantığıyla planlamak hem ilk yatırımı hem de işletme maliyetini düşürür. Tesisinizin tüm pompa ve fan ihtiyaçlarını HEM Motor ürün gamıyla birlikte değerlendirebilir, elektrik motorları kataloğumuzdan uygun seriyi seçebilirsiniz.

Sıkça Sorulan Sorular

Kazan besleme suyu pompasında 2 kutup mu 4 kutup motor mu seçmeliyim?

Çoğu buhar kazanı besleme pompası yüksek basınç gerektirir ve bunu en kompakt şekilde 2 kutuplu (3000 d/dk, yük altında 2900–2960 d/dk) motor sağlar. Yüksek devir, daha az pompa kademesiyle aynı basıncı üretir. Ancak çok yüksek debili veya NPSH açısından sıkışık uygulamalarda üretici 4 kutuplu düşük devirli bir kombinasyon önerebilir. Karar mutlaka pompa eğrisi ve NPSH dengesiyle birlikte verilmelidir.

Sıcak besleme suyu motorun gücünü etkiler mi?

Su sıcaklığı 90–105°C olsa da motor suyla doğrudan temas etmez; motoru asıl etkileyen kazan dairesinin ortam sıcaklığıdır. Ortam 40°C'yi aştıkça motor deratinge tabi tutulur; örneğin 50°C'de yaklaşık %5–6 güç düşürme gerekir. Bunu karşılamak için motoru bir boy büyük seçmek veya F sınıfı izolasyonu B sınıfı sıcaklık artışıyla kullanmak doğru yaklaşımdır.

Tek pompa yeterli mi, yoksa yedek motor şart mı?

Buhar kazanı besleme pompası kritik bir ekipmandır; arızası kazanın susuz kalmasına ve durmasına yol açabilir. Bu yüzden 2x100% (biri yedek) veya büyük tesislerde 3x50% yedeklilik standarttır. Ayrıca aynı güç ve gövdede kritik yedek motor ya da kritik yedek parça stoğu tutulması, arızada hızlı devreye alma için şiddetle önerilir.

Teklif Alın

Kazan besleme suyu pompanız için doğru güç, devir ve izolasyon sınıfında pik döküm gövdeli, IP55 korumalı IE4 motor seçimini birlikte netleştirelim. Pompa eğriniz, debi-basma değerleriniz ve kazan dairesi ortam sıcaklığınızla bize ulaşın; uygun gücü ve yedeklilik mimarisini önerelim. Telefon: +90 (532) 345 49 86. Detaylı teklif için iletişim sayfamızdan bize yazabilirsiniz.

Satın Alma ve Seçim Kontrol Listesi

  • Pompa eğrisinden çalışma noktası (debi Q [m³/h] ve toplam basma yüksekliği H [mss]) netleştirildi mi?
  • Güç hesabı P = (Q × H × ρ) / (367 × η) ile yapıldı ve %10–20 emniyet payı eklendi mi?
  • Kutup sayısı ve devir (genellikle 2 kutup, 2900–2960 d/dk) pompa basıncına göre teyit edildi mi?
  • Kazan dairesi ortam sıcaklığı ölçüldü ve derating payı motora yansıtıldı mı?
  • İzolasyon sınıfı F, koruma sınıfı IP55 (gerekirse IP65/IP66) sağlandı mı?
  • Gövde malzemesi pik döküm ve montaj tipi (B3/B5/B35) pompa konstrüksiyonuna uygun mu?
  • NPSHa > NPSHr emniyet payıyla sağlanıyor mu; kavitasyon riski elendi mi?
  • S1 sürekli görev için boyutlandırma yapıldı mı?
  • VFD ile debi kontrolü ve afinite yasası tasarrufu değerlendirildi mi?
  • Yedeklilik mimarisi (2x100% veya 3x50%) ve kritik yedek motor/parça stoğu planlandı mı?
  • Ecodesign verim sınıfı (IE3/IE4) ilgili güç bandı için karşılanıyor mu?
