Bir elektrik motoru satın alıp tesisinize getirdiğinizde, onu doğrudan makineye bağlayıp çalıştırmak yapabileceğiniz en pahalı hatalardan biri olabilir. Taşıma sırasında darbe almış, depoda nem çekmiş, hatalı sevk edilmiş ya da etiketi siparişinizle uyuşmayan bir motor, devreye alındığı anda hem kendisine hem de bağlı olduğu makineye zarar verebilir. Bu nedenle profesyonel tesisler, motoru stoğa veya hatta almadan önce bir teslim kabul muayenesi yapar. Teslim kabul muayenesi; motorun teslim alınması sırasında ve devreye almadan önce, motorun sağlam olduğunu, siparişe uyduğunu ve devreye alınmaya elverişli durumda bulunduğunu kısa bir kontrol listesiyle doğrulayan bir kalite kontrol (QC) sürecidir. Bu rehberde, yalıtım direnci (megger) ölçümünden rotorun serbest dönüşüne, dönüş yönünden yüksüz titreşim ve gürültüye, etiket-sipariş eşleşmesinden mil ve keçe kontrollerine kadar alıcının ve depo sorumlusunun bilmesi gereken her adımı sıralıyoruz. Amaç, sorunlu bir motoru tam kapıda yakalamak ve sahaya yalnızca sağlam bir motor göndermektir.

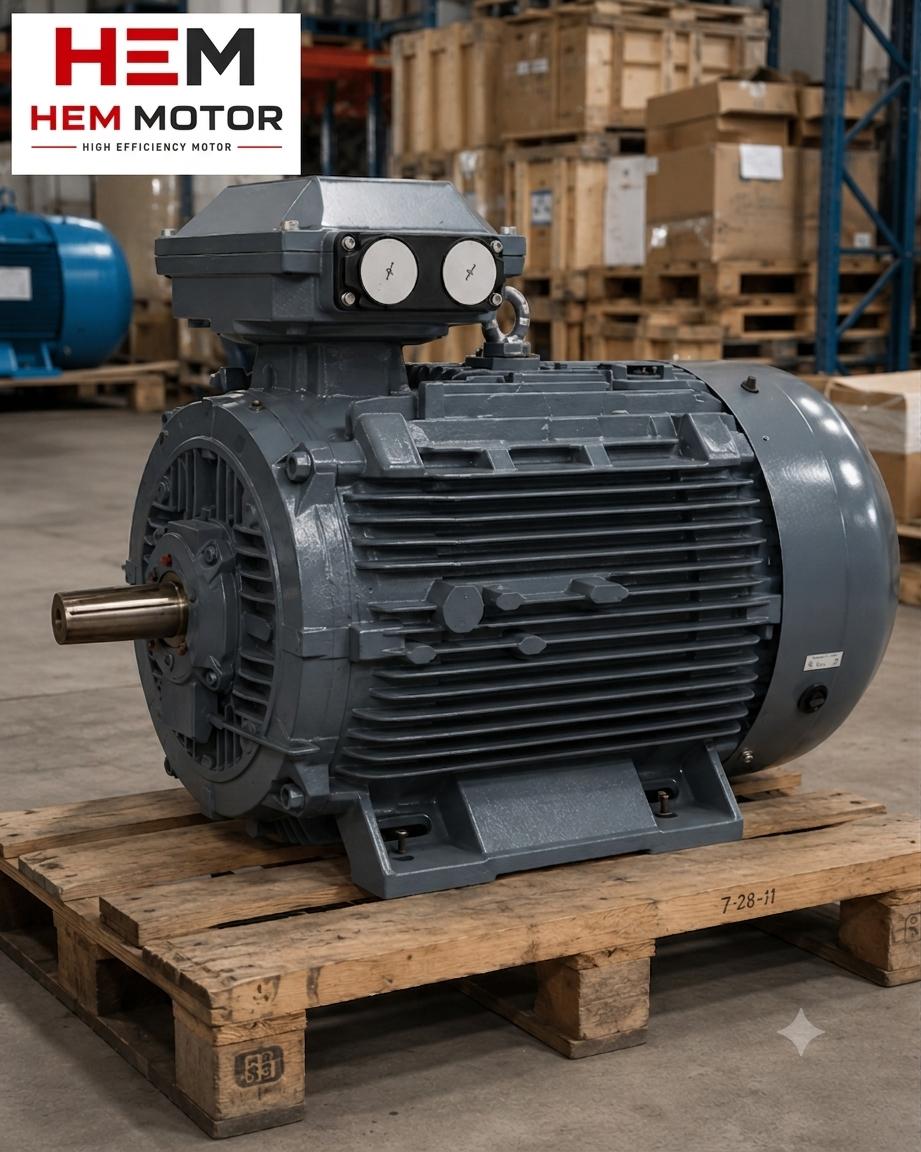

Elektrik motoru teslim alınırken megger ile yalıtım direnci ölçümü ve etiket kontrolü

Teslim Kabul Muayenesi Neden Gereklidir?

Motor satın almak tek bir işlem değil, bir tedarik sürecidir. Bu sürecin son halkası, motorun tesise ulaştığı andır. Taşımada mil darbesi, rulman brinelling'i (yatak yüzeyinde izler), çatlamış bir klemens kutusu veya nem girişi gibi sorunlar ilk bakışta görünmeyebilir. Teslim kabul muayenesi, bu gizli sorunları motor çalıştırılmadan önce ortaya çıkarır. Aynı zamanda doğru ürünün geldiğini de teyit eder; yanlış güçte, yanlış devirde ya da yanlış montaj tipinde gelen bir motoru hatta bağlamak, üretimi durduran bir hatadır. Sevk hasarı kontrollerini sevkiyat hasar riskleri yazımızda, yanlış motorun önlenmesini ise sipariş öncesi etiket eşleştirme içeriğimizde ele aldık.

Devreye Almadan Önceki Son Kontrol

Teslim kabul muayenesi ve devreye alma birbirini tamamlar. Teslim kabul muayenesi motorun sağlamlığını ve uygunluğunu kapsar; devreye alma ise ilk çalıştırmanın güvenli biçimde yapılmasını kapsar. İlk çalıştırma kontrol listesini devreye alma ve ilk çalıştırma kontrol listesi yazımızda ayrıntılandırdık. Satın alırken yapılan en yaygın hataları elektrik motoru alırken yapılan 7 yaygın hata içeriğimizde bulabilirsiniz.

Hangi Motorlarda Muayene Daha Kritiktir?

Teslim kabul muayenesi her motor için faydalıdır, ancak bazı durumlarda atlanması doğrudan üretim kaybına yol açar. Yüksek güçlü ve kritik proses motorları, depoda uzun süre bekleyen motorlar, ithal ve uzun mesafeli sevkiyatlar, nemli veya tozlu ortamlarda taşınan motorlar ve acil değişim için getirilen yedek motorlar bu grubun başında gelir. 90 kW üzeri yüksek güçlü motorların tedarik ve devreye alma planını 90 kW üzeri yüksek güçlü motor tedariki yazımızda, acil değişim motoru bulmayı ise konveyör bant motoru acil değişim içeriğimizde ele aldık. İkinci el bir motorda teslim kabul muayenesinin önemini ikinci el mi yoksa yeni stok motor mu yazımızda bulabilirsiniz.

1. Etiket ve Sipariş Eşleşmesi

Muayenenin ilk adımı, motor etiketini siparişle karşılaştırmaktır. Güç (kW), devir (rpm), gerilim ve bağlantı (Δ/Y), frekans, verim sınıfı (IE3/IE4), koruma sınıfı (IP), montaj tipi (B3/B5/B35) ve gövde büyüklüğü (IEC) sipariş belgesiyle bire bir uyuşmalıdır. Tek bir uyuşmazlık bile motorun makineye uymaması anlamına gelebilir. Etiket okumayı IE3 motor etiketini okuma yazımızda, katalog okumayı ise elektrik motoru kataloğu nasıl okunur içeriğimizde ele aldık.

Montaj Tipi ve Gövde Doğrulaması

Etiket doğru olsa bile, montaj tipi ve gövde büyüklüğü makineye uymuyorsa motor kurulamaz. B5 yerine B14 ya da B3 yerine B35 gibi bir karışıklık montajı imkânsız hâle getirir. Montaj tiplerini B5 mi B14 mü montaj tipi seçimi yazımızda, gövde ve mil tablosunu ise mil çapı ve gövde tablosu (IEC 56-355) içeriğimizde ele aldık. Eski bir motoru değiştiriyorsanız, eski marka motorun birebir muadili yazımız eşdeğer seçimde size yol gösterir.

2. Yalıtım Direnci (Megger) Ölçümü

Teslim kabul muayenesinin en kritik elektriksel adımı, yalıtım direnci ölçümüdür. Bir megger (yalıtım direnci test cihazı) ile sargı ile gövde arasındaki direnç ölçülür. Düşük yalıtım direnci, sargının nem çektiğini veya yalıtımın zayıfladığını gösterir; böyle bir motoru çalıştırmak sargı yanmasına yol açabilir. Bu ölçüm, özellikle depoda uzun süre bekleyen ya da nemli ortamda taşınan motorlar için zorunludur. Megger testini ve stok motorlardaki kontrolü yalıtım direnci ve megger testi yazımızda ayrıntılı olarak ele aldık.

Düşük Yalıtımda Ne Yapılmalı?

Yalıtım direnci beklenenin altındaysa motor hemen çalıştırılmamalıdır. Çoğunlukla sebep sargıdaki nemdir; kontrollü kurutmayla direnç toparlanabilir. Kurutma yöntemi olarak motoru sıcak, kuru bir ortamda tutmak veya varsa yoğuşma önleyici ısıtıcıyı enerjilendirmek tercih edilir. Depolamayı ve nemin yalıtıma etkisini depolama ve uzun süreli bekletme: nem ve rulmanlar yazımızda ele aldık; uzun süre bekletilmiş bir motorun devreye alınmasını da burada bulabilirsiniz. Düşük yalıtım kalıcıysa motor garantisi devreye girer; garantiyi elektrik motoru garantisi neyi kapsar yazımızda ele aldık. Ölçüm sırasında ortam sıcaklığını ve nemini not etmek de önemlidir; yalıtım direnci sıcaklıkla değişir ve farklı koşullarda yapılan ölçümler ancak düzeltme sonrası karşılaştırılabilir.

Erken Arıza ve Kalite Belirtileri

Teslim kabul muayenesi, motorun kalite seviyesi hakkında da ipuçları verir. Yüksek yalıtım direnci, dengeli faz dirençleri, düşük yüksüz titreşim ve sessiz çalışma, iyi yapılmış bir motorun göstergeleridir. Motor ömrünü kısaltan erken arıza nedenlerini motor ömrü ve erken arızanın 7 nedeni yazımızda ele aldık; satın alma anında kaliteyi anlamak da burada işlenir. Kırık rotor çubuğu gibi imalat kaynaklı sorunların belirtilerini kırık rotor çubuğu içeriğimizde bulabilirsiniz.

Sargı Direnci ve Faz Dengesi

Yalıtım direncinin yanı sıra, üç fazın sargı dirençlerinin birbirine yakın olduğu da kontrol edilir. Fazlar arasındaki belirgin bir fark, bir sargı sorununun veya bağlantı hatasının işareti olabilir. Klemens bağlantısının doğruluğunu ve gerilim seçimini klemens bağlantısı: yıldız ve üçgen köprüleme yazımızda, yıldız-üçgen bağlantı şemasını ise yıldız-üçgen bağlantı şeması içeriğimizde ayrıntılandırdık.

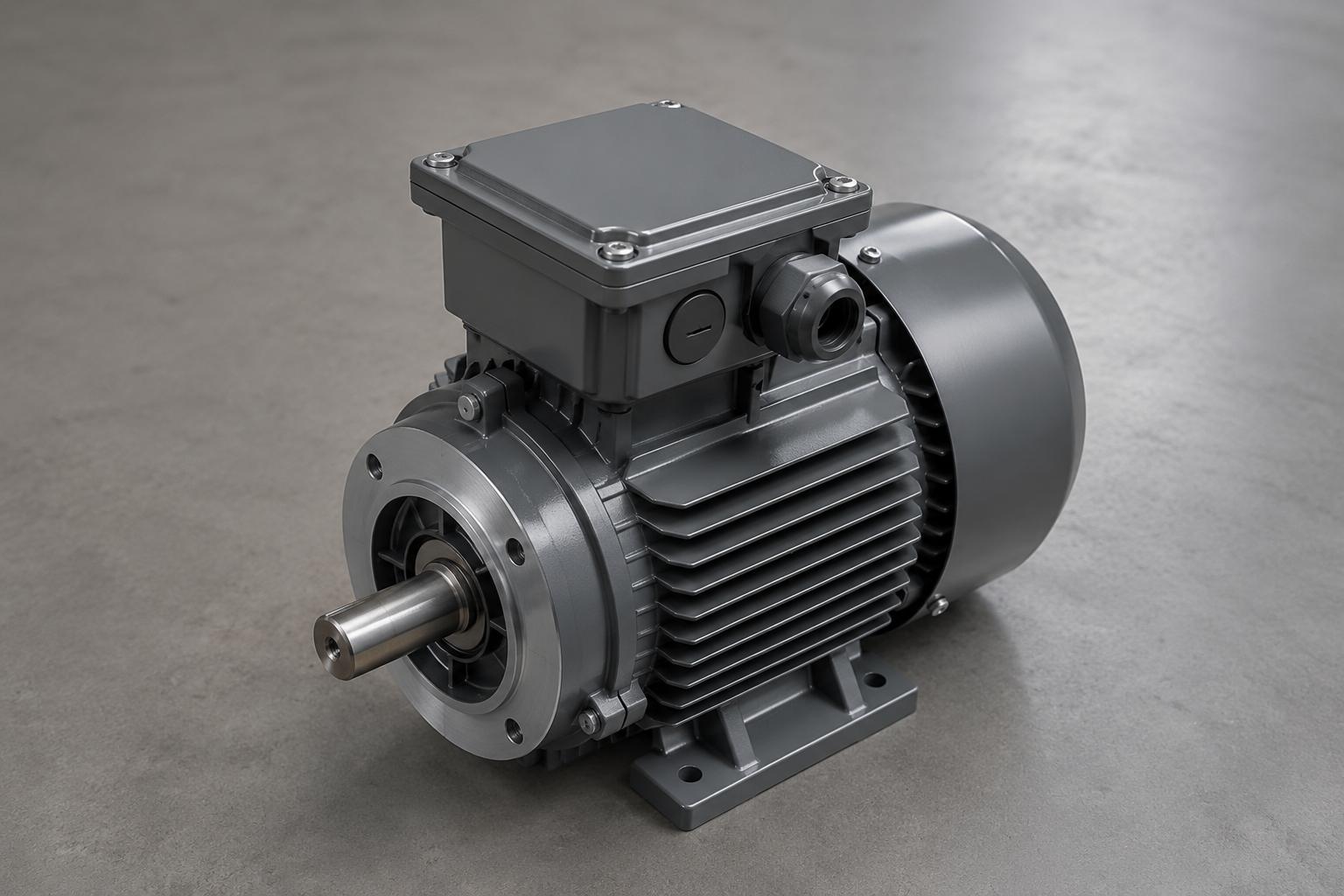

Rulman ve mekanik kontrolleri yapmak için motor milinin elle çevrilmesi

3. Rotorun Serbest Dönüşü ve Mekanik Kontrol

Motor enerjilendirilmeden önce mil elle çevrilerek rotorun serbestçe dönüp dönmediği kontrol edilir. Mil takılıyor, sürtünme sesi çıkarıyor veya pürüzlü hissettiriyorsa rulman hasarı ya da yabancı bir cisim olabilir. Taşıma sırasında hareketsiz kalan rulmanlarda brinelling (yatak yüzeyinde izler) oluşmuş olabilir; bu durum ilerleyen dönemde gürültü ve erken arıza demektir. Rulman tipini ve ömrünü rulman tipi ve ömrü yazımızda, arıza belirtilerini ise motor arızaları: belirtiler ve nedenler içeriğimizde ele aldık.

Mil, Kama ve Keçe Kontrolü

Mil çapı, kama kanalı ve mil ucu, takılacak kaplin veya kasnakla uyumlu olmalıdır. Doğru konumunda sağlam bir yağ keçesi, toz ve nemin motora girmesini önler. Mil ve kama ölçülerini mil çapı ve kama ölçüleri yazımızda, keçe ve sızdırmazlığı ise yağ keçesi ve sızdırmazlık içeriğimizde ele aldık. Kaplin seçimini esnek mi rijit kaplin mi yazımızda ele aldık.

4. Dönüş Yönü ve Faz Sırası

Motor, dönüş yönünü kontrol etmek için kısa süre yüksüz çalıştırılır. Yanlış yön; bir pompada, fanda veya konveyörde ters çalışmaya ve hasara yol açabilir. Dönüş yönü, faz sırasıyla belirlenir ve iki faz yer değiştirilerek tersine çevrilebilir. Bu konuyu motor dönüş yönü ve faz sırası yazımızda ayrıntılı olarak ele aldık. Özellikle fan ve pompa uygulamalarında yön, devreye almadan önce her zaman kontrol edilmelidir.

Yüksüz Akım ve Davranış

Motorun yüksüz çektiği akım ve davranışı, sargı ve mekanik durum hakkında ipuçları verir. Anormal derecede yüksek bir yüksüz akım, bir bağlantı veya manyetik devre sorununu işaret edebilir. Yüksüz akım genellikle anma akımının belirli bir kesridir; bu orandan belirgin bir sapma araştırılmalıdır. Anma akımına göre koruma seçimini anma akımı: kablo, sigorta ve kontaktör seçimi yazımızda, motor koruma şalteri ayarını ise motor koruma şalteri (MPCB) seçimi ve ayarı içeriğimizde ele aldık. Koruma cihazları arasında motorla birlikte istenmesi gereken parçaları koruma cihazları satın alma yazımızda bulabilirsiniz.

Gerilim ve Bağlantı Doğrulaması

Dönüş yönünü kontrol etmeden önce, motorun şebeke gerilimine uygun bağlandığı doğrulanmalıdır. 230/400V bir motorda yanlış köprüleme (üçgen yerine yıldız ya da tam tersi) motoru ya zayıf çalıştırır ya da yakar. Etiketteki bağlantı verisi her zaman klemens köprülemesiyle uyuşmalıdır. Gerilim toleransını ve şebeke dalgalanmasını gerilim toleransı ve şebeke dalgalanması yazımızda, termik koruma ve sigorta seçimini ise koruma: termik, röle ve sigorta seçimi içeriğimizde ele aldık.

5. Yüksüz Titreşim ve Gürültü

Yüksüz çalışan motorun titreşimi ve gürültüsü dinlenir. Sağlam bir motor sessiz ve dengeli döner; bir takırtı, uğultu veya yüksek titreşim bir rulman, balans ya da montaj sorununa işaret eder. Titreşim seviyesi, kabul değerleriyle karşılaştırılarak değerlendirilir. Kabul değerlerini titreşim ve balans ISO 10816/20816 kabul değerleri yazımızda, gürültü ve düşük gürültülü motor seçimini ise gürültü ve titreşim: düşük gürültülü motor seçimi içeriğimizde ayrıntılandırdık. Gürültü kaynaklarını gürültü kaynakları: manyetik, mekanik ve aerodinamik yazımızda ele aldık.

6. Stok Girişi, Depolama ve Kayıtlar

Teslim kabul muayenesinden geçen bir motor stoğa alınırken, ölçüm sonuçları (yalıtım direnci, yüksüz akım, titreşim, etiket verileri) kaydedilmelidir. Bu kayıt, ileride devreye alma ve garanti süreçlerinde referans olur. Doğru depolama koşulları, motoru stoğa girdikten sonra da sağlam tutar. Depolamayı ve nemi depolama ve uzun süreli bekletme yazımızda, üç vardiyalı tesislerde filo yönetimini ise motor filo yönetimi içeriğimizde ele aldık. Kritik yedek motorların stok planlamasını kritik yedek motor listesi yazımızda bulabilirsiniz. Ürün yelpazemiz için elektrik motoru fiyatları sayfamızı ziyaret edebilirsiniz.

Uzun Süre Bekletilen Motorlar İçin Periyodik Kontrol

Stoğa giren bir motor uzun süre bekleyecekse, düzenli aralıklarla mili elle birkaç tur çevirmek, rulman yüzeyinde tek noktada yük birikmesini ve brinelling oluşumunu önler. Aynı şekilde, periyodik yalıtım ölçümü, zaman içinde nemin artıp artmadığını gösterir. Bu kontroller, aylar sonra hatta alındığında bile motorun devreye alınmaya elverişli olmasını sağlar. Periyodik bakım programını bakım ve periyodik kontrol programı yazımızda, sıcaklık izlemeyle erken uyarıyı ise PT100 ve PTC termistör ile koruma içeriğimizde ayrıntılandırdık. Devreye alma anında dönüş yönü ve titreşim kontrolleri her zaman tekrarlanmalıdır.

Teklif Aşamasında Doğru Bilgi Vermek

Teslim kabul muayenesinin başarısı, doğru motoru sipariş etmekle başlar. Teklif isterken güç, devir, gerilim, montaj tipi, koruma sınıfı ve uygulama hakkında eksiksiz bilgi vermek, en baştan yanlış motoru önler. Teklif isterken verilmesi gereken bilgileri teklif isterken verilmesi gereken 8 bilgi yazımızda, stok teslimi ile üretim siparişi arasındaki farkı ise stoktan teslim mi üretim siparişi mi içeriğimizde ele aldık.

Sıkça Sorulan Sorular

Yeni bir motora da megger (yalıtım) testi yapmalı mıyım?

Evet. Yeni bir motor fabrikadan sağlam çıkmış olsa bile, taşıma ve depolama sırasında nem çekebilir veya hasar görebilir. Devreye almadan önce yapılan kısa bir yalıtım direnci ölçümü, sargının kuru ve sağlam olduğunu teyit eder. Bu ölçüm, özellikle depoda uzun süre bekleyen ya da nemli ortamda taşınan motorlarda atlanmamalıdır; çünkü düşük yalıtımla çalıştırılan bir motor, ilk dakikalarda sargı yanmasıyla arızalanabilir.

Motoru elle çevirmek neden önemlidir?

Motor mili elle çevrildiğinde, rotorun serbestçe dönüp dönmediği ve rulmanda takılma, sürtünme ya da yabancı cisim olup olmadığı anlaşılır. Taşıma sırasında hareketsiz kalan motorlarda rulman yatağında brinelling izleri oluşabilir; bu durum erken arıza ve gürültü demektir. Mil zor dönüyor ya da pürüzlü hissettiriyorsa, motor enerjilendirilmeden önce sorun araştırılmalıdır. Bu basit kontrol, mekanik sorunların çoğunu devreye almadan önce ortaya çıkarır.

Teslim kabul muayenesi ne kadar sürer ve kim yapmalı?

Standart bir motor için teslim kabul muayenesi, deneyimli bir teknisyen tarafından birkaç dakika ile yarım saat arasında bir sürede tamamlanır. Etiket-sipariş karşılaştırması, megger ölçümü, mil dönüşü, dönüş yönü ve yüksüz titreşim kontrolleri temel adımlardır. Muayene, depo veya bakım sorumlusu ya da bir elektrikçi tarafından yapılabilir; önemli olan, sonuçların kayıt altına alınması ve uygun olmayan motorun hatta gönderilmeden önce bir kenara ayrılmasıdır.

Teklif Alın

Tesisiniz için doğru güçte, devirde, montaj tipinde ve koruma sınıfında, stoktan teslime ve teslim kabul muayenesine hazır motorları birlikte belirleyelim. Sipariş öncesi etiket verilerinizi ve uygulamanızı paylaşın; size hızla uygun bir çözüm sunalım. Teklif almak için iletişim sayfamız üzerinden bize ulaşın veya hemen arayın: +90 (532) 345 49 86.

Teslim Kabul Muayenesi Kontrol Listesi

  • Etiket verileri (kW, devir, gerilim, IP, montaj tipi, gövde) siparişle uyuşuyor mu?
  • Montaj tipi ve gövde büyüklüğü makineye uygun mu?
  • Yalıtım direnci (megger) ölçüldü mü ve beklenen sınırın üzerinde mi?
  • Üç fazın sargı dirençleri birbirine yakın mı?
  • Mil elle serbestçe dönüyor mu, takılma veya sürtünme var mı?
  • Mil, kama ve keçe sağlam ve doğru ölçüde mi?
  • Klemens kutusu, kablo girişi ve gövde hasarsız mı?
  • Dönüş yönü doğru mu ve faz sırası kontrol edildi mi?
  • Yüksüz titreşim ve gürültü normal ve kabul değerleri içinde mi?
  • Yüksüz akım beklenen aralıkta mı?
  • Ölçüm sonuçları kaydedildi mi ve motor doğru koşullarda depolandı mı?
