IE4 süper premium verimli bir elektrik motorunu sipariş ederken veya mevcut bir motoru ikame ederken, anma plakasını (etiket) eksiksiz okumak hatalı teslimatın önündeki en güçlü engeldir. IE4 motorun plakası; güç (kW), verim sınıfı (IE4) ve yüzde verim, koruma sınıfı (IP), görev tipi (S1), izolasyon sınıfı (F), gövde boyu (frame), kutup/devir, gerilim, anma akımı, güç faktörü (cosφ) ve ağırlık gibi onlarca alan içerir. Bu alanların her biri, motorun doğru tedarik edilmesi, panoya doğru bağlanması ve makineye sorunsuz takılması için ayrı ayrı önemlidir. Bu rehberde IE4 plakasındaki tüm alanları sırayla okuyor, sipariş ve ikame öncesi nasıl doğrulanması gerektiğini gösteriyoruz. IE4 asenkron motor doğrudan şebekeden çalışabildiği için plaka okuma mantığı, sürücü zorunlu olan IE5'ten farklıdır.

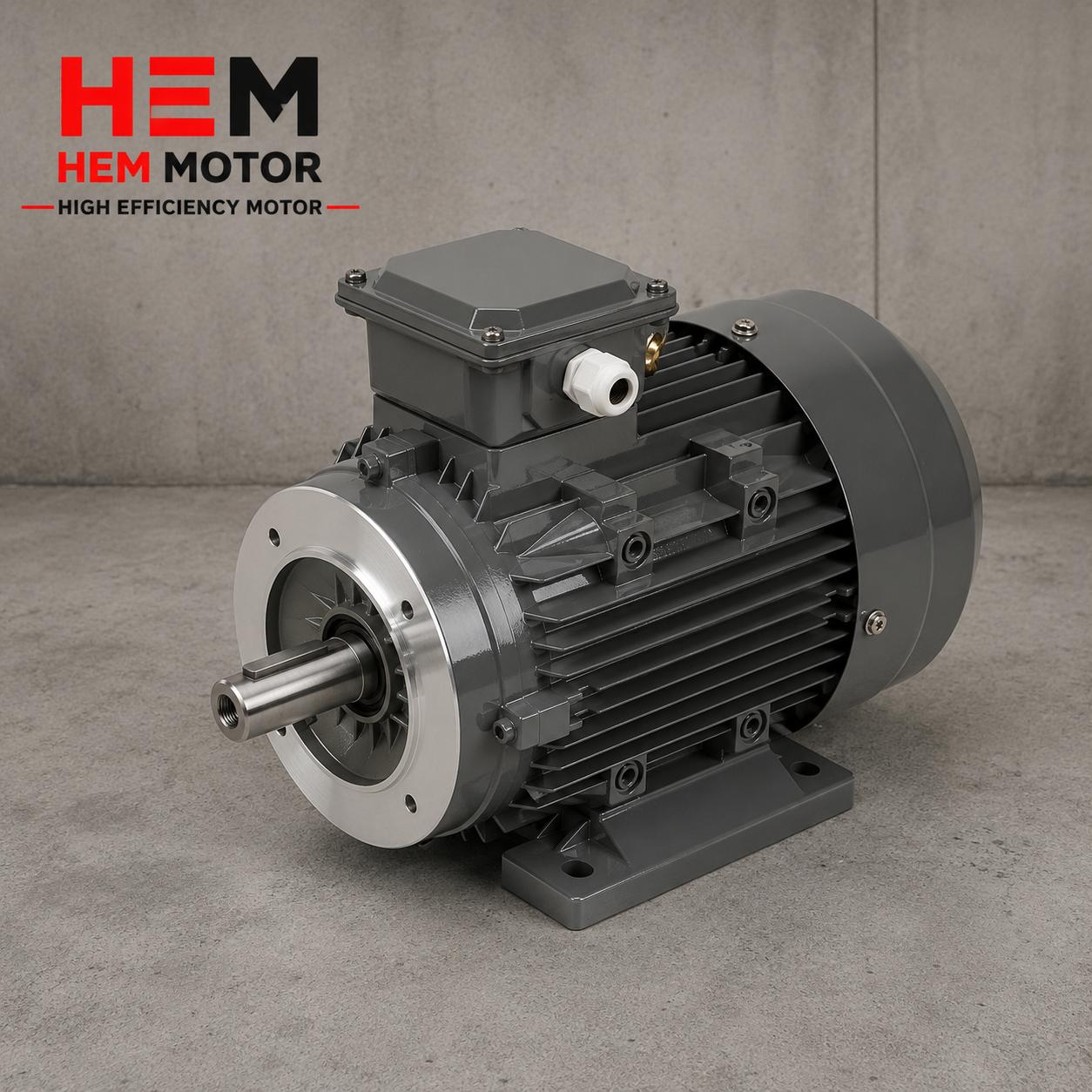

IE4 elektrik motoru anma plakası üzerinde kW, IE4 verim kodu, IP sınıfı, görev tipi ve gerilim alanlarının okunması

Anma Gücü (kW) ve Kutup/Devir

Plakanın en üstünde anma gücü kW olarak yazar; IE4 gamında bu değer 0,25 kW ile 355 kW arasında değişir. Hemen yanında kutup sayısı ve buna karşılık gelen devir (2 kutup 3000, 4 kutup 1500, 6 kutup 1000 d/d senkron) bulunur. Asenkron motorda gerçek devir kayma nedeniyle bunun biraz altındadır (örneğin 1450 d/d). Doğru güç ve devir kombinasyonunu seçmek, motorun yükle eşleşmesinin temelidir. Kutup-devir ilişkisini asenkron motor kutup seçimi ve kaymayı kayma ve gerçek devir yazılarımızda ele aldık. Güç seçiminde aşırı boyutlandırmadan kaçınmak için motor yük oranı ve doğru boyutlandırma içeriğine bakın.

IE4 Verim Kodu ve Yüzde Verim Değeri

Plakada verim sınıfı IE4 olarak ve yüzde verim değeri (örneğin %94,5) ile birlikte yer alır. IE4 süper premium, IE3 premiumdan daha düşük kayıp, daha az enerji tüketimi anlamına gelir. Bu fark, sürekli çalışan motorlarda yıllar içinde ciddi tasarruf yaratır. IE4'e geçişin ne kazandırdığını eski motoru IE4 ile değiştirmek ve IE4 mü IE3 mü kararını IE4'e mi IE3'te mi kalmalı yazılarımızda detaylandırdık. Verim değeri Türkçe metinde virgülle yazılır (94,5).

Koruma Sınıfı (IP)

IP koruma sınıfı (genellikle IP55), motorun toza ve suya karşı korumasını gösterir. İlk rakam toz, ikinci rakam su korumasını ifade eder. Tozlu, nemli veya yıkanan ortamlarda IP55 yeterli olmayabilir; IP65 veya IP66 gerekebilir. Doğru IP seçimini IP koruma sınıfı seçimi yazımızda; yüksek basınçlı yıkamada IP69K gerekliliğini ise IP69K yıkama koruması içeriğinde anlattık. Plakadaki IP değeri, ortamınıza uygun mu mutlaka kontrol edilmelidir.

Görev Tipi (S1) ve İzolasyon Sınıfı (F)

Görev tipi, motorun çalışma rejimini gösterir; IE4 standart motorlarda genellikle S1 (sürekli çalışma) yazar. Sık dur-kalk veya aralıklı çalışmada S3, S6 gibi farklı görev tipleri gerekebilir. İzolasyon sınıfı (F) ise sargının dayanabileceği maksimum sıcaklığı belirler ve motor ömrünü doğrudan etkiler. Görev tipi seçimini görev tipi S1-S6 seçimi; izolasyon sınıfının ömre etkisini sargı ve izolasyon sınıfı F/H; ısınma sınıfını ise ısınma sınıfı ve sıcaklık artışı yazılarımızda bulabilirsiniz.

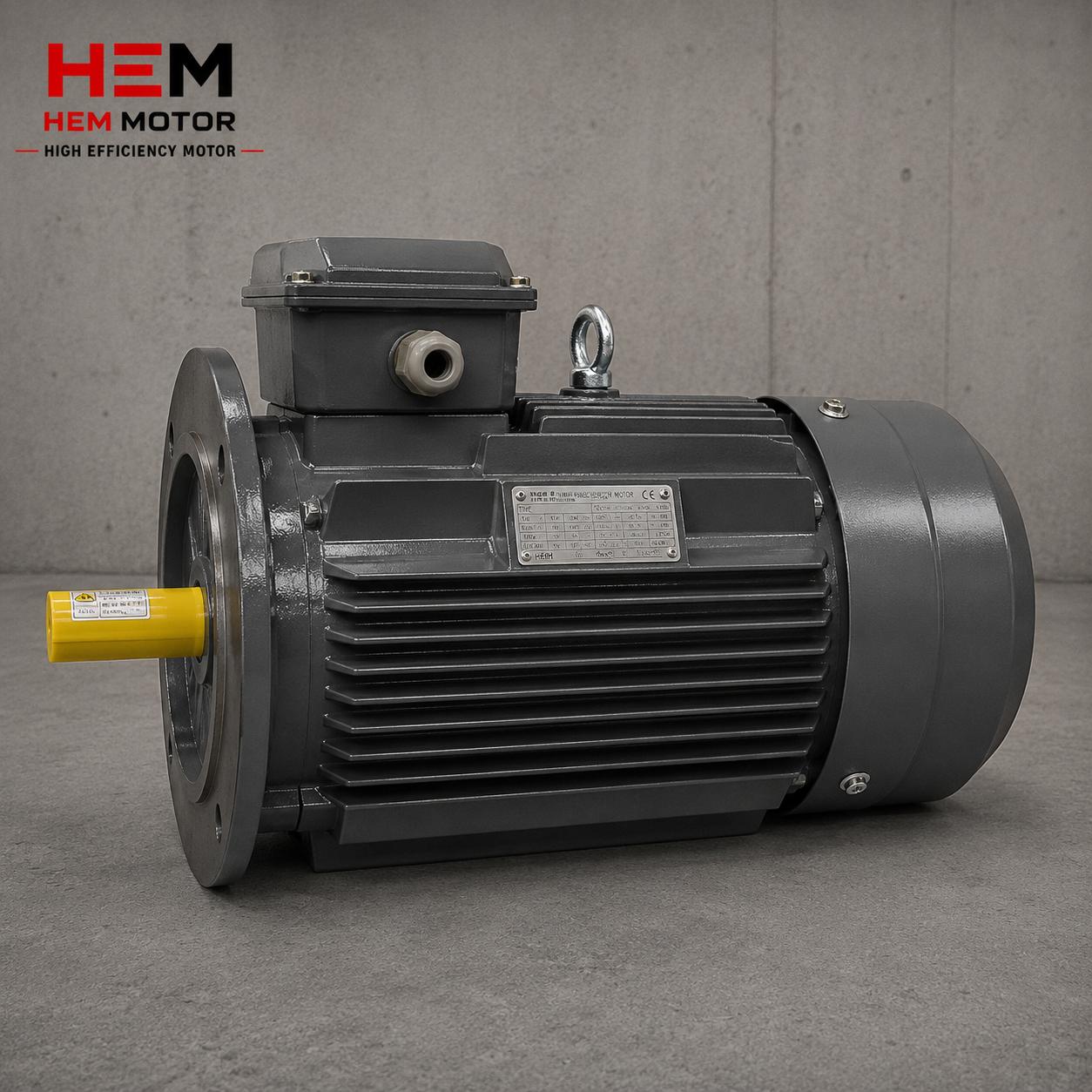

IE4 motor etiketinde gerilim, anma akımı, güç faktörü cosfi ve gövde boyu alanlarının sipariş öncesi doğrulanması

Gerilim, Anma Akımı ve Güç Faktörü (cosφ)

Plakada gerilim genellikle 230/400V veya 400/690V şeklinde, yıldız ve üçgen bağlantıya karşılık gelen iki değerle yazılır. Bu, motorun hangi şebeke gerilimine nasıl bağlanacağını belirler. Yıldız-üçgen bağlantı ve köprülemeyi klemens 230/400V yıldız-üçgen gerilim seçimi yazımızda anlattık. Anma akımı (A), kablo kesiti, sigorta ve kontaktör seçimini belirler; bu hesabı anma akımına göre kablo, sigorta, kontaktör seçimi ve kablo bağlantısını kablo bağlantısı ve pabuç seçimi yazılarımızda bulabilirsiniz. Güç faktörü (cosφ), motorun şebekeden çektiği reaktif gücü gösterir ve kompanzasyon planlamasında önemlidir; güç faktörü cosφ ve düzeltme içeriğine göz atın.

Gövde Boyu (Frame) ve Montaj Bilgisi

Gövde boyu (IEC 56-355 arası, örneğin 160L), motorun mekanik ölçülerini ve ikame edilebilirliğini belirler. İkamede gövde boyu, ayak yüksekliği (H), mil çapı ve flanş ölçüleri tutmalıdır. Montaj kodu (IM B3, B5, B35) motorun ayaklı mı flanşlı mı olduğunu gösterir. Montaj kodunu okumayı IM montaj kodu okuma; IE4'e geçişte mekanik uyumu gövde, ayak ve mil uyumu; muadil seçimini ise IE4 muadil eşdeğer seçim yazılarımızda detaylandırdık.

Ağırlık, Klemens Kutusu Yönü ve Diğer Alanlar

Plakada ağırlık bilgisi, vinçle kaldırma ve taşıma planlaması için gereklidir; kaldırma mapası ve güvenli taşıma yazımıza bakın. Bazı plakalarda klemens kutusu yönü, rulman numaraları ve seri numarası da yer alır. Klemens kutusu yönü, panoya göre kablo giriş tarafını belirler; bunu klemens kutusu yönü ve kablo giriş tarafı yazımızda anlattık. Rulman numarası, ileride değişim gerektiğinde doğru parçayı bulmayı kolaylaştırır; rulman değişimi ve numara seçimi içeriğine göz atın.

IE3 Etiketinden IE4 Etiketine: Temel Fark

IE3 ve IE4 plakalarının yapısı benzer olsa da, verim sınıfı ve yüzde verim alanı farklıdır; IE4 daha yüksek verim yüzdesi taşır. Aynı kW ve devirde IE4 motor genellikle biraz daha ağır ve bazen bir gövde daha büyük olabilir. İkamede bu mekanik farkı göz önünde bulundurmak gerekir. IE3 etiket okumayı IE3 motor etiketini okuma yazımızda; IE3-IE4 verimlilik zorunluluğunu ise IE3 ve IE4 verimlilik zorunluluğu içeriğinde bulabilirsiniz. 75-200 kW arası belirli motorlarda IE4 yasal olarak zorunlu hale gelmiştir.

Sipariş ve İkame Öncesi Doğrulama Akışı

Doğru sipariş için önce mevcut motorun plakasını fotoğraflayın, ardından kW, devir, gerilim, gövde boyu, IP, montaj kodu ve ağırlığı bir listeye geçirin. Bu bilgileri eksiksiz iletmek, yanlış motor gelmesini önler. Etiketle birebir eşleştirmeyi etiketle birebir eşleştirme ve teklif isterken verilecek bilgileri teklif isterken verilecek 8 bilgi yazılarımızda topladık. Eski markayı değiştirirken eşdeğer seçimini ise eski marka motoru birebir değiştirme içeriğinde bulabilirsiniz.

Servis Faktörü (SF) ve Aşırı Yük Dayanımı

Bazı IE4 plakalarında servis faktörü (SF) değeri de bulunur (örneğin 1,15). Servis faktörü, motorun anma gücünün üzerinde, belirli koşullarda sürekli olmayan biçimde ne kadar yük taşıyabileceğini gösterir. SF 1,15 olan bir motor, kısa süreli aşırı yüklerde anma gücünün %15 üzerine çıkabilir. Bu değer, dalgalı yük profili olan uygulamalarda emniyet payı sağlar. Servis faktörünü ve aşırı yük dayanımını servis faktörü ve aşırı yük dayanımı yazımızda; anma momenti ve kalkış momentini ise anma momenti ve kalkış momenti içeriğinde detaylandırdık. Plakadaki SF değeri, motorun yükle eşleşmesinde önemli bir güvenlik göstergesidir.

Anma Momentinin Plakadan Hesaplanması

Plaka doğrudan tork (Nm) yazmasa da, kW ve devir bilgisinden anma momenti hesaplanabilir. Bu, motorun yükün gerektirdiği torku karşılayıp karşılamayacağını anlamak için gereklidir. Düşük devirli (yüksek kutuplu) bir motor, aynı güçte daha yüksek tork üretir. Tork hesabını anma momenti hesabı: kW ve devirden tork yazımızda; kutup sayısının verim ve torka etkisini verim ve kutup sayısı içeriğinde anlattık. IE4 düşük devirli 6/8 kutup uygulamalarda verim ve tork dengesi için düşük devirli IE4 motor yazımıza bakabilirsiniz.

Yüksek Rakım ve Ortam Sıcaklığı Derating Notları

Plakada bazen referans ortam sıcaklığı (genellikle 40°C) ve maksimum rakım (1000 m) belirtilir. Motor bu değerlerin üzerinde bir ortamda çalışacaksa, anma gücünden derating (güç düşümü) yapılması gerekebilir; aksi halde motor aşırı ısınır. IE4 motorda yüksek rakımda deratingi yüksek rakımda derating yazımızda; yüksek ortam sıcaklığı ve sıcak-tozlu ortam için seçimi ise yüksek rakım ve sıcak ortam motor seçimi içeriğinde ele aldık. Plakadaki referans koşulları, motorun kurulacağı sahanın koşullarıyla karşılaştırılmalıdır.

IE4'ün Sektörel ve Yasal Önceliği

IE4 motorun bazı güç ve kutup aralıklarında yasal olarak zorunlu hale gelmesi, plaka okumayı yalnızca teknik değil mevzuat açısından da önemli kılar. Hangi tesiste önce IE4'e geçilmesi gerektiğini IE4 sektörel öncelik; pompa, fan ve kompresörde IE4 eşiğini pompa, fan ve kompresörde IE4 eşiği; verim sınıfı ve doğru boyutlandırmayı ise verim sınıfı ve doğru boyutlandırma yazılarımızda ele aldık. IE4 verim kayıplarının nerede azaldığını IE4 verim kayıpları içeriğinde bulabilirsiniz.

Gerilim Toleransı ve Şebeke Dalgalanması

IE4 motorun plakasındaki anma gerilimi, sabit bir nokta değil bir referanstır; motor belirli bir tolerans bandında (genellikle ±%5, bazı durumlarda ±%10) çalışabilir. Şebeke gerilimi bu bandın dışına çıkarsa, motor ısınması artar ve verim düşer. Türkiye şebekesinde 380/400/415V arasında dalgalanma görülebildiği için, plakadaki gerilimin sahadaki gerçek şebeke gerilimiyle uyumlu olması önemlidir. Gerilim toleransı ve şebeke dalgalanmasını gerilim toleransı ve şebeke dalgalanması yazımızda; anma gerilimi ve 50/60 Hz farkını ise anma gerilimi ve 50/60 Hz farkı içeriğinde ele aldık. Gerilim dengesizliğinde derating gerekebileceğini gerilim dengesizliğinde derating yazısında bulabilirsiniz. Plakadaki gerilimi sahadaki koşullarla karşılaştırmak, ısınma ve verim sorunlarını baştan önler.

Rulman Numarası ve Klemens Kutusu Yönü Alanları

Bazı IE4 plakaları, ön ve arka rulman numaralarını da içerir (örneğin 6309 / 6209). Bu bilgi, ileride rulman değişimi gerektiğinde doğru parçayı hızla bulmayı sağlar ve özellikle stoklanan motorlarda bakım planlamasını kolaylaştırır. Rulman değişimi ve numara seçimini rulman değişimi ve numara seçimi yazımızda; gresleme aralığını ise rulman gresleme ve aralık içeriğinde ele aldık. Klemens kutusu yönü, motorun panoya göre hangi yönden kablo alacağını belirler; yanlış yön, kablo güzergâhında zorluk yaratır. Bu konuyu klemens kutusu yönü ve kablo giriş tarafı yazımızda detaylandırdık. Sipariş verirken klemens yönünü belirtmek, montajda kablo düzenini kolaylaştırır.

Yıldız-Üçgen ve Yumuşak Yol Verme Açısından Plaka

IE4 motorun yol verme yöntemi (doğrudan yol verme, yıldız-üçgen veya yumuşak yol verici), plakadaki gerilim ve bağlantı bilgisiyle yakından ilgilidir. Yıldız-üçgen yol verme için motorun her iki bağlantıya da uygun olması ve klemens köprülerinin doğru ayarlanması gerekir. Yumuşak yol verici ise kalkış akımını düşürerek hem motoru hem şebekeyi korur. Yıldız-üçgen geçiş süresini ve ayarını yıldız-üçgen geçiş süresi; kalkış akımının düşürülmesini kalkış akımı ve yol verme yazılarımızda ele aldık. Yol verme yönteminin seçimi, plakadaki anma akımı ve güç bilgisiyle birlikte değerlendirilmelidir; yanlış yol verme, kalkışta hem motoru hem şebekeyi zorlar.

Plakadan VFD ile Çalışmaya Uygunluk

IE4 asenkron motoru bir frekans sürücüsü (VFD) ile süreceksiniz mi? O zaman plakadaki gerilim, frekans ve izolasyon bilgisi, VFD uyumluluğu açısından da değerlendirilmelidir. VFD ile çalışmada motor ek harmonik ısınmaya ve yatak akımına maruz kalabilir; bu yüzden izolasyon sınıfı ve gerekiyorsa yalıtımlı rulman önemlidir. VFD ile asenkron motor seçimini VFD ile asenkron motor; VFD kaynaklı ısınma ve yatak akımı riskini VFD ve harmonik kaynaklı ısınma; topraklama ve EMC önlemlerini ise topraklama ve EMC yazılarımızda ele aldık. Plaka, motorun doğrudan şebekeden mi yoksa sürücüden mi besleneceğine göre farklı değerlendirilmelidir.

Sıkça Sorulan Sorular

Plakadaki gerilim 230/400V yazıyor, şebekem 400V, nasıl bağlarım?

230/400V yazan bir motor, 400V şebekede yıldız bağlanır (her sargıya 230V düşer), 230V şebekede ise üçgen bağlanır. Yıldız-üçgen yol vermede ise motor üçgen çalışacak şekilde 400V'a uygun olmalıdır. Doğru köprülemeyi klemens yıldız-üçgen gerilim seçimi yazımızda adım adım anlattık.

Plaka silinmiş, kW değerini nasıl bulurum?

Plaka okunamıyorsa, gövde boyu, kutup sayısı ve fiziksel ölçülerden yaklaşık güç tahmin edilebilir, ancak en doğrusu motorun seri numarası veya makine bilgisiyle bize ulaşmanızdır. Anma akımından da kabaca güç hesaplanabilir. Bu durumda doğru motoru bulmak için elektrik motoru çeşitleri ve satın alma haritası yazımız yol gösterir.

IE4 motoru IE3'ün yerine birebir takabilir miyim?

Genellikle evet, çünkü IE4 asenkron motor da doğrudan şebekeden çalışır. Ancak aynı kW ve devirde IE4 bazen biraz daha ağır veya bir gövde büyük olabilir; ayak deliği, mil çapı ve H ölçüsünü kontrol edin. Mekanik uyumu IE4 motora geçişte mekanik uyum yazımızda detaylı ele aldık.
