Elektrik motorunda rulman, en çok yıpranan ve en sık arızalanan parçadır. Gresleme bakımı rulmanın ömrünü uzatsa da, bilyalar ya da bilezikler hasar gördüğünde tek çözüm rulmanı değiştirmektir. IE3 motorda rulman değişimi, doğru yapıldığında motorun ömrünü adeta sıfırlar; yanlış yapıldığında ise yeni rulman birkaç ay içinde yeniden bozulur. Bu yazıda gresleme değil, rulman değişimini ele alıyoruz: çektirme ile söküm, ısıtarak (indüksiyonla) takma, etiketten ya da gövdeden doğru rulman numarasını (6206, 6308 vb.) okuma, C3 boşluk seçimi, DE/NDE rulman farkı, yalıtımlı rulman gereği ve en sık yapılan montaj hataları. Amaç, değişimi servis kalitesinde yapmanıza yardımcı olmaktır.

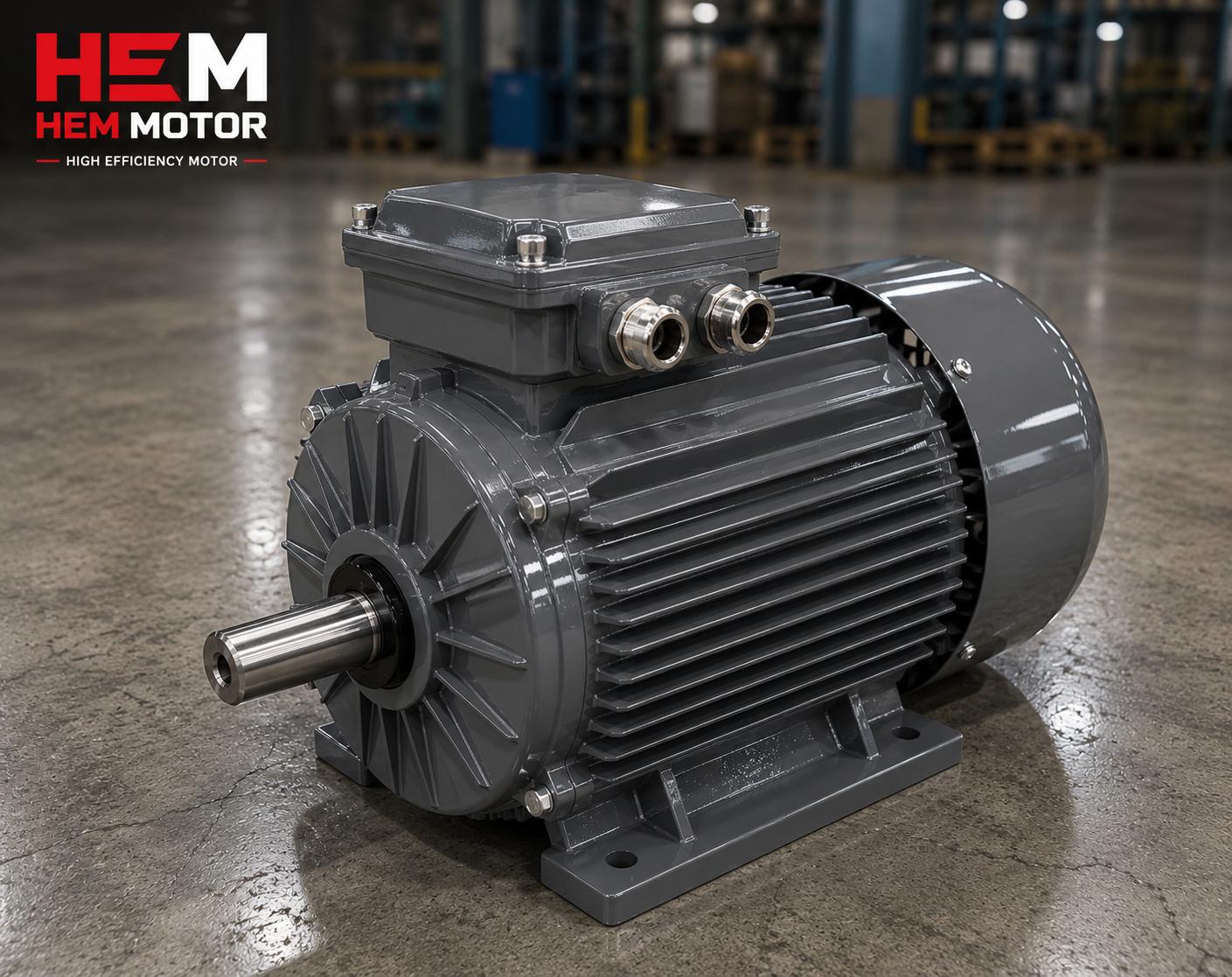

IE3 motorda rulman değişimi: çektirme ile söküm ve yeni rulman

Önce Karar: Değiştirmek mi, Yeni Motor mu?

Rulman değişimine girişmeden önce, motorun değişime değip değmediğine karar vermek gerekir. Küçük gövdeli motorlarda işçilik ve rulman maliyeti, yeni motor fiyatına yaklaşabilir. Bu kararı motor sardırmak mı yenisini almak mı yazımızda ele aldık. Motorun arıza belirtilerini ve ne zaman değişmesi gerektiğini ise elektrik motoru arızaları: belirtiler, nedenler yazımızda anlattık. Rulman arızası çoğu zaman gürültü ve titreşimle kendini belli eder; titreşim kabul değerlerini titreşim ve balans: ISO 10816 kabul değerleri yazımızda bulabilirsiniz.

Önemli bir ayrım: Bu yazı rulman değişimini anlatır. Rulmanın periyodik gresleme bakımı ayrı bir konudur ve onu IE3 motorda rulman gresleme ve yağlama yazımızda ayrı olarak ele aldık.

Doğru Rulman Numarasını Belirleme

Yanlış rulman takmak, en sık yapılan ve en pahalı hatadır. Doğru numarayı belirlemenin birkaç yolu vardır:

  • Eski rulmanın üzerinden: Sökülen rulmanın yan yüzünde numara yazar (örneğin 6206, 6308, 6310). Bu en güvenilir kaynaktır.
  • Motor etiketinden ya da gövdeden: Birçok IE3 motorda klemens kutusu ya da gövde üzerinde DE (tahrik tarafı) ve NDE (tahrik karşı tarafı) rulman numaraları yazılıdır.
  • Gövde-rulman tablosundan: Motorun gövde boyu (frame size) bilinerek standart rulman numarası tablodan bulunabilir. Gövde-mil ilişkisini IE3 motorda mil çapı ve gövde tablosu yazımızda görebilirsiniz.

Rulman Numarası Ne Anlatır?

Standart bir bilyalı rulman numarası, rulmanın serisini ve iç çapını kodlar. Örneğin 6206’da “62” seri, son iki hane (06) iç çapın 5 katını (30 mm) gösterir. 6308’de iç çap 40 mm’dir. Numaranın sonundaki harf/ekler ise boşluk sınıfını (örneğin C3) ve sızdırmazlık tipini (ZZ, 2RS) belirtir. Bu yüzden yalnızca “6206” demek yeterli olmayabilir; boşluk sınıfı da eşleşmelidir.

C3 Boşluk Neden Önemli?

Elektrik motorlarında genellikle C3 iç boşluklu rulman kullanılır. C3, standart boşluğa göre biraz daha açık bir iç boşluk demektir. Motor çalışırken iç bilezik mil ile birlikte ısınır ve genleşir; eğer rulman boşluğu yetersizse (standart C0/CN), ısınmayla birlikte boşluk kaybolur, rulman sıkışır ve aşırı ısınarak erken bozulur. C3 boşluk, bu termal genleşmeye pay bırakır. Bu nedenle motorda rulman değiştirirken, eski rulmanla aynı boşluk sınıfını (çoğunlukla C3) seçmek kritiktir. Yanlış boşluk sınıfı, yeni rulmanın ömrünü kısaltan en sinsi hatadır. Rulman tipi ve ömrü ilişkisini asenkron motorda rulman tipi ve ömrü yazımızda detaylandırdık.

Yeni rulmanın indüksiyon ısıtıcı ile ısıtılarak mile takılması

Söküm: Çektirme ile Doğru Çıkarma

Eski rulmanı sökerken en kritik kural, sökme kuvvetinin mil ya da yatak yuvasına zarar vermemesidir. Rulman, mile sıkı geçme (presli) oturduğu için elle çıkmaz; uygun bir çektirme (puller) kullanılır. Söküm sırasında dikkat edilecekler:

  • Çektirmenin tırnakları iç bileziğe oturmalı; kuvvet dış bilezikten uygulanırsa rulman dağılır ve mile zarar verebilir.
  • Sökme kuvveti milin merkezine, eksenel doğrultuda uygulanmalıdır.
  • Mil ucu ve yatak yuvası temiz tutulmalı; çapak, çentik ya da pas temizlenmelidir.
  • Sökülen rulman atılmadan önce arıza tipi incelenmeli (aşınma, yanma, çukurlaşma); bu, asıl arıza nedenini gösterir. Rotor çubuğu kırılması ya da hizalama hatası gibi başka bir sorun varsa, sadece rulman değiştirmek yetmez. Bu konuyu rotor çubuğu kırılması yazımızda ele aldık.

Takma: Isıtarak (İndüksiyonla) Montaj

Yeni rulmanı mile takmanın doğru yolu, rulmanı ısıtarak genleştirip mile geçirmektir. Rulman bir indüksiyon ısıtıcı (ya da uygun bir ısıtma yöntemi) ile kontrollü biçimde ısıtılır; iç çapı genleşince mile rahatça oturur ve soğuyunca sıkı tutar. Asla çekiçle ya da darbe ile takılmamalıdır; darbe, bilyalar üzerinden bileziklere iz bırakır (brinelling) ve rulman daha çalışmadan zarar görür.

  • Rulman, üreticinin önerdiği sıcaklığın üzerine ısıtılmamalıdır; aşırı ısı, rulman çeliğinin sertliğini bozar.
  • Isıtmadan önce mil ve yatak yuvası temiz ve hafif yağlı olmalıdır.
  • Rulman mile otururken eksenel olarak itilmeli, eğri oturmamalıdır.
  • Takma sonrası rulman boşluğu ve milin serbest dönüşü kontrol edilmelidir.

DE ve NDE Rulman: İki Taraf Aynı Değil

Motorun tahrik tarafındaki (DE – Drive End) rulman, genellikle tahrik karşı tarafındaki (NDE – Non-Drive End) rulmandan farklıdır. DE tarafı kaplin/kasnak yükünü taşıdığı için çoğu zaman daha büyük numaralıdır. Ayrıca bir taraf çoğunlukla sabit (fixed), diğer taraf eksenel kayabilen (floating) olarak tasarlanır; bu, milin termal uzamasına izin verir. Değişimde her iki tarafın doğru numarayla ve doğru konumda (sabit/serbest) takılması şarttır.

Rulman Arızasının Gerçek Nedenini Bulmak

Rulman değişiminde en sık yapılan stratejik hata, sadece rulmanı değiştirip asıl arıza nedenini araştırmamaktır. Rulman nadiren kendiliğinden bozulur; çoğu zaman bir alt nedenin sonucudur. Sökülen rulmanı incelemek, bu nedeni gösterir:

  • Bileziklerde çukurlaşma (pitting) ve buzlanma izi: Çoğu zaman VFD kaynaklı yatak akımına işaret eder; bu durumda yalıtımlı rulman gerekir.
  • Bir noktada izlenme (brinelling): Yanlış montaj (çekiçle takma) ya da uzun süre hareketsiz bekletme sonucudur.
  • Aşırı ısınma izi (mavi-kahve renk değişimi): Yetersiz boşluk, aşırı gres ya da yetersiz soğutmaya işaret eder.
  • Tek taraflı aşınma: Mil hizalama hatası ya da kaplin/kasnak kaynaklı yan yük göstergesidir.

Eğer asıl neden hizalama hatasıysa, yeni rulman da kısa sürede aynı şekilde bozulur. Bu yüzden değişim sonrası mil-makine hizalaması mutlaka kontrol edilmelidir. Kaplin seçimi ve mil hizalamayı esnek mi rijit mi kaplin? mil hizalama yazımızda, gürültü ve titreşim kaynaklarını ise asenkron motorda gürültü kaynakları yazımızda ele aldık. Rulman ömrünü etkileyen darbe ve toz gibi etkenleri konkasör ve değirmen motorunda rulman ömrü yazımızda bulabilirsiniz.

Sızdırmazlık ve Gres Seçimi

Yeni rulman takılırken sızdırmazlık tipi de göz ardı edilmemelidir. Açık rulman (örneğin 6206) ile kapalı rulman (6206 ZZ ya da 2RS) arasında fark vardır: açık rulman motorun kendi yağ keçesiyle korunur ve dışarıdan greslenebilir; kapalı rulman ise kendi içinde greslidir ve greslenmez. Tozlu ya da nemli ortamda çalışan motorlarda doğru sızdırmazlık seçimi rulman ömrünü doğrudan etkiler. Yağ keçesi ve sızdırmazlık konusunu pik döküm motorda yağ keçesi ve sızdırmazlık yazımızda detaylandırdık.

Açık (greslenebilir) rulman kullanılıyorsa, doğru gres tipi ve miktarı önemlidir. Yanlış gres ya da aşırı gres, rulmanın aşırı ısınmasına yol açar. Gresleme ve yağlama bakımını IE3 motorda rulman gresleme ve yağlama yazımızda ele aldık. Rulman tipinin ömre etkisini ve yalıtımlı rulman seçeneklerini asenkron motorda rulman tipi ve ömrü yazımızda bulabilirsiniz.

Değişim Sonrası İlk Çalıştırma

Rulman değişiminden sonra motoru hemen tam yükte çalıştırmak doğru değildir. Önce milin elle serbest döndüğü kontrol edilir, ardından motor yüksüz çalıştırılarak titreşim ve gürültü dinlenir. Yeni rulman ilk saatlerde hafifçe ısınabilir; bu normaldir, ancak aşırı ısınma bir montaj hatasına işaret eder. İlk çalıştırmada izolasyon direnci (megger), dönüş yönü ve titreşim ölçülmelidir. Megger testini ve stok motorda kontrolü asenkron motorda izolasyon direnci ve megger testi yazımızda anlattık. Sıcaklık izlemeyi (PT100/PTC) motor sargı sıcaklık izleme yazımızda bulabilirsiniz.

Yalıtımlı Rulman Ne Zaman Gerekir?

Motor bir frekans sürücüsü (VFD) ile çalışıyorsa, mil üzerinde oluşan yatak (bearing) akımları rulmanı zamanla aşındırabilir. Bu durumda NDE tarafına yalıtımlı (insulated) rulman ya da seramik bilyalı rulman takmak, akımın rulman üzerinden geçmesini engeller. VFD ile çalışan IE3 motorlarda rulman değişiminde bu noktayı atlamamak gerekir; aksi halde yeni rulman da aynı nedenle bozulur. VFD kaynaklı yatak akımı ve korumayı asenkron motorda VFD ve yatak akımı koruması yazımızda anlattık. Değişim sonrası devreye almada izolasyon, dönüş yönü ve titreşim kontrolünü teslim ve kabul muayenesi ve motor devreye alma kontrol listesi yazılarımızda bulabilirsiniz. Ürün yelpazemiz için ana sayfamızı ziyaret edebilirsiniz.

Gerekli Aletler ve Temizlik

Rulman değişimini servis kalitesinde yapmak için doğru aletler şarttır. Eksik aletle yapılan bir değişim, çoğu zaman mile ya da yeni rulmana zarar verir. Temel olarak şunlar gerekir: uygun boyutta bir çektirme (mekanik ya da hidrolik), rulmanı ısıtmak için indüksiyon ısıtıcı, mil ve yatak yuvasını ölçmek için kumpas/mikrometre, temizlik için tiner ya da uygun çözücü ve temiz bez. Mil ucundaki kama yuvası ve yatak yüzeyi, yeni rulman takılmadan önce mutlaka temizlenmeli; üzerinde eski gres, pas ya da çapak kalmamalıdır.

Mil çapı, yeni rulmanın doğru oturması için ölçülmelidir. Mil aşınmışsa ya da çapı küçülmüşse, rulman mile gevşek oturur ve dönerken iç bilezik mil üzerinde kayarak (creep) mili daha da aşındırır. Bu durumda sadece rulman değiştirmek yetmez; milin onarılması ya da motorun değiştirilmesi gerekebilir. Mil çapı ve kama ölçülerinin önemini motor mil çapı ve kama ölçüleri yazımızda anlattık.

Doğru Rulmanı Tedarik Etmek

Doğru numarayı belirledikten sonra, kaliteli bir rulman tedarik etmek de önemlidir. Piyasada aynı numaralı ama farklı kalitede rulmanlar bulunur; düşük kaliteli bir rulman, doğru takılsa bile kısa ömürlü olur. Rulman, tanınmış bir markadan ve doğru boşluk sınıfıyla (C3) temin edilmelidir. Ayrıca rulmanın üretim tarihi ve saklama koşulu da önemlidir; uzun süre nemli ortamda beklemiş bir rulmanın gresi bozulmuş olabilir. Motorda kaliteyi satın alırken anlamayı elektrik motoru ömrü ve erken arızanın nedenleri yazımızda, pik döküm motorlarda rulman kalite işaretlerini ise pik döküm motorlarda rulman ve yatak ömrü yazımızda ele aldık. Motorun tamamını değiştirmek daha mantıklıysa, birebir eşdeğer seçimini eski marka motoru birebir değiştirme yazımızda bulabilirsiniz.

Sıkça Sorulan Sorular

Rulman numarasını nereden öğrenebilirim?

En güvenilir kaynak, sökülen eski rulmanın yan yüzündeki yazıdır (örneğin 6206 C3). Ayrıca birçok IE3 motorda klemens kutusu ya da gövde üzerinde DE ve NDE rulman numaraları yazılıdır. Bu bilgiye ulaşamıyorsanız, motorun gövde boyundan standart rulman tablosu yardımıyla numarayı bulabilirsiniz. Numaranın yanı sıra boşluk sınıfını (genellikle C3) de eşleştirmeyi unutmayın.

Yeni rulmanı çekiçle takabilir miyim?

Hayır. Rulmanı çekiçle ya da darbe ile takmak, bilyalar üzerinden bileziklere kalıcı iz bırakır (brinelling) ve rulman daha çalışmadan hasar görür. Doğru yöntem, rulmanı indüksiyon ısıtıcı (ya da uygun bir ısıtma yöntemi) ile kontrollü biçimde ısıtıp genleştirerek mile geçirmektir. Isıtma sıcaklığı üreticinin önerdiği değeri aşmamalıdır.

C3 boşluk yerine standart rulman taksam ne olur?

Elektrik motorunda iç bilezik çalışırken ısınıp genleşir. C3 boşluk bu genleşmeye pay bırakır. Standart (C0/CN) boşluklu rulman takarsanız, ısınmayla birlikte iç boşluk kaybolur, rulman sıkışır, aşırı ısınır ve erken bozulur. Bu yüzden motorda rulman değiştirirken eski rulmanla aynı boşluk sınıfını (çoğunlukla C3) seçmek kritiktir.

Değişim mi, Yeni Motor mu? Maliyet Dengesi

Rulman değişimi tek başına ucuz görünse de, işçilik, motorun sökülüp taşınması, üretim duruşu ve test maliyetleri eklendiğinde toplam maliyet artar. Özellikle küçük gövdeli motorlarda bu toplam, yeni bir IE3 motorun fiyatına yaklaşabilir; üstelik yeni motor tam garantili ve sıfır kilometre gelir. Bu yüzden her rulman arızasında otomatik olarak değişime gitmek yerine, motorun yaşını, geçmiş arıza sayısını ve verim sınıfını da hesaba katmak gerekir. Eski bir IE1/IE2 motorda rulman değişimi yerine yeni bir IE3 motora geçmek, hem güvenilirlik hem enerji tasarrufu sağlar. Bu kararı IE3 motoru yeniden sardırmak: yeni alım kıyası yazımızda ele aldık.

Teklif Alın

Rulmanı değişen motorunuz onarılamayacak durumdaysa ya da yeni bir IE3 motor almak daha mantıklıysa, doğru güç, devir ve gövdede stoktan motor için bizimle iletişime geçin. Mevcut motorunuzun etiket bilgilerini paylaşın; birebir eşdeğer IE3 motoru hızla bulalım. Hemen teklif almak için +90 (532) 345 49 86 numaralı hattımızı arayabilir veya iletişim sayfamız üzerinden bize ulaşabilirsiniz.

Rulman Değişimi Kontrol Listesi

  • Doğru rulman numarası eski rulmandan/etiketten/gövdeden teyit edildi mi?
  • Boşluk sınıfı (genellikle C3) eski rulmanla eşleştirildi mi?
  • DE ve NDE rulmanların farklı numaraları ayrı ayrı doğrulandı mı?
  • Sabit (fixed) ve serbest (floating) taraf konumları korundu mu?
  • Söküm çektirme ile, kuvvet iç bilezikten uygulanarak yapıldı mı?
  • Yeni rulman çekiçle değil, ısıtılarak (indüksiyonla) takıldı mı?
  • Mil ucu ve yatak yuvası temizlendi, çapak/pas giderildi mi?
  • VFD ile çalışan motorda yalıtımlı/seramik rulman ihtiyacı değerlendirildi mi?
  • Değişim sonrası megger, dönüş yönü ve titreşim kontrolü yapıldı mı?
